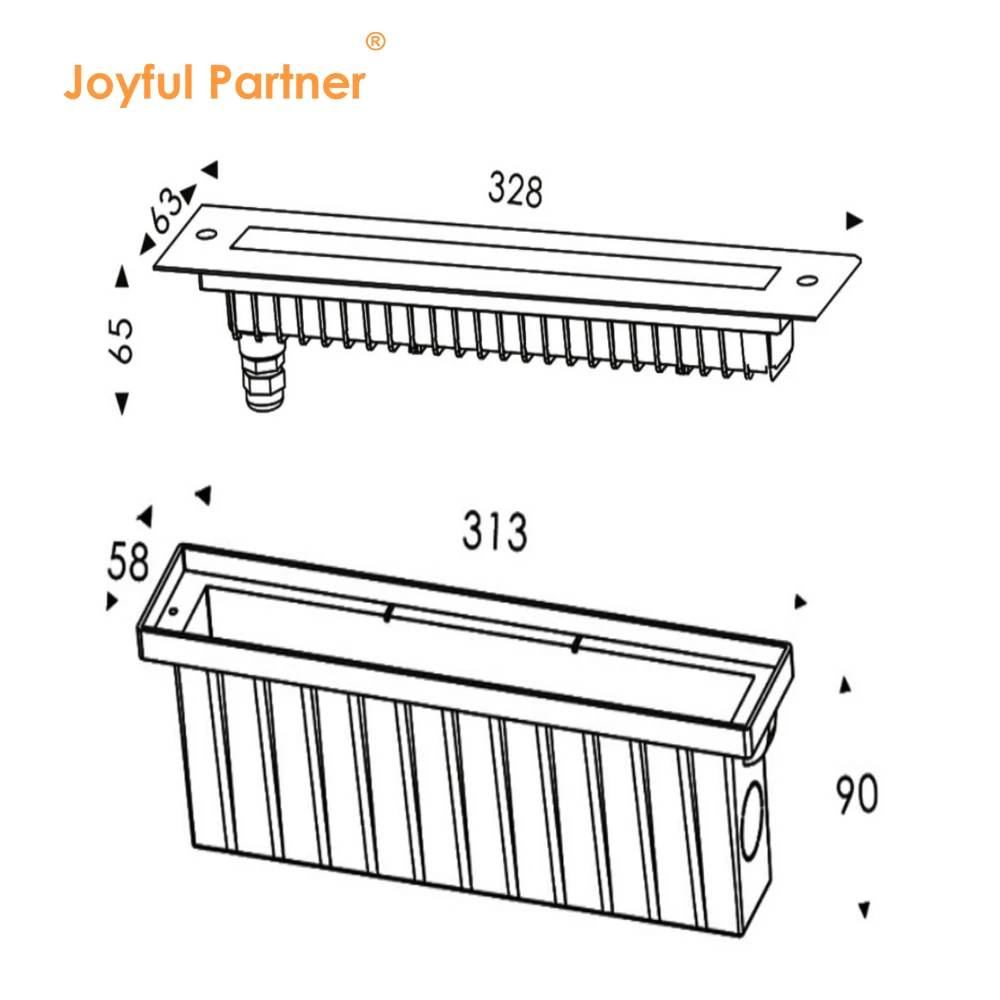

920461(L328*L63*H65mm)
Classification d’étanchéité : IP68
Matériau : Moulure en acier inoxydable 304 ou 316L
Modèle : Série 92046X
Certification : IP68, RoHS, CE

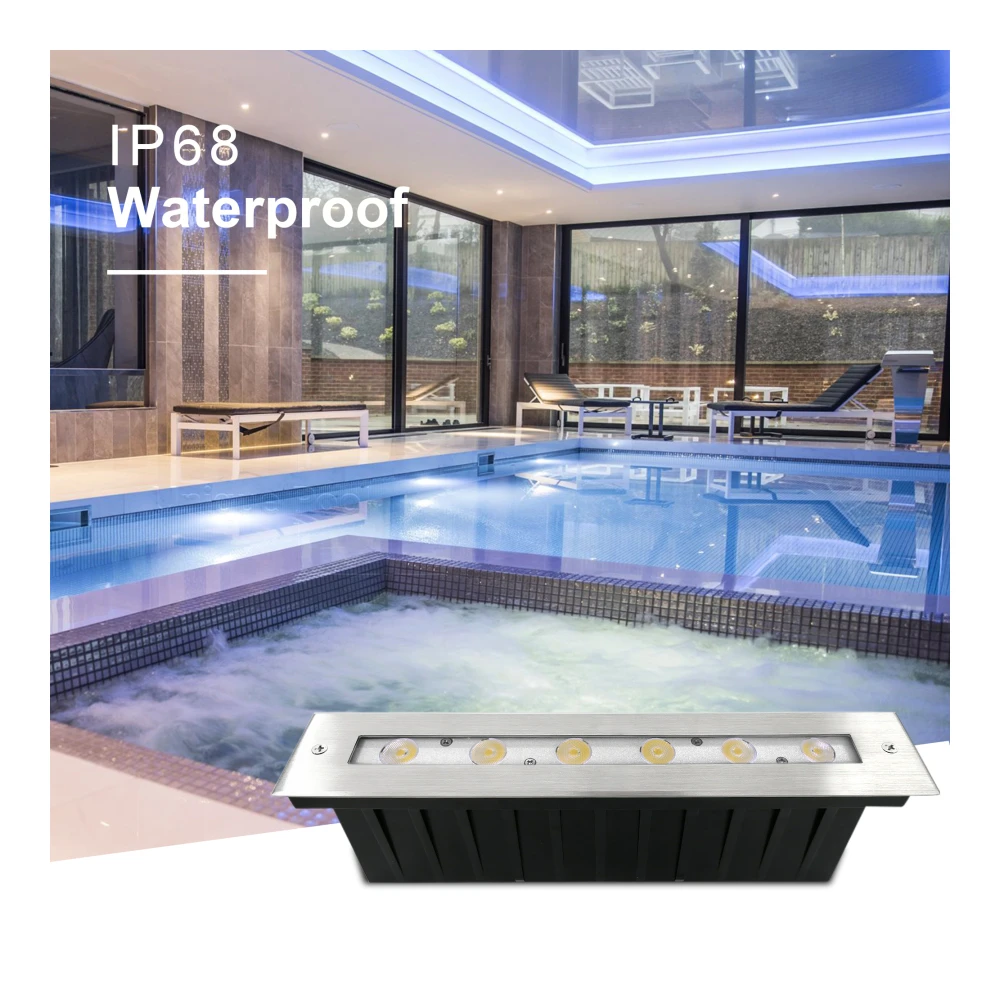

Éclairage sous-marin professionnel encastré sur le mur conçu pour l’éclairage architectural haut de gamme de piscines et de fontaines.
Construit avec un acier inoxydable supérieur de 304 ou 316L pour une protection maximale contre la corrosion en environnement submergé.
Présente un verre trempé à étapes de 8 mm d’épaisseur avec une grande capacité de charge allant jusqu’à 1840 kg pour la sécurité structurelle.
Offre un contrôle précis du faisceau avec des objectifs optiques haute efficacité (≥85 %), disponibles en versions symétriques et asymétriques.
Conçu avec une protection submersible IP68 et des joints en silicone durables pour un fonctionnement fiable jusqu’à 1,0 m de profondeur.
Puissance d’éclairage linéaire de 6W à 18W, supportant des effets d’éclairage RGB 3en1 monocouleur et dynamiques.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
920461(AS) |
LED 6*1W |
8°/15°/20°/30°/60° |
6,6W |
DC24V |
08 |
|
920462(AS) |
LED 6*2W |
8°/15°/20°/30°/45°/60° |
12,5W |
DC24V |
08 |
|
920466(AS) |
6*3W RGB3in1 |
25°/30°/45°/60° |
18,2W |
DC24V |
08 |

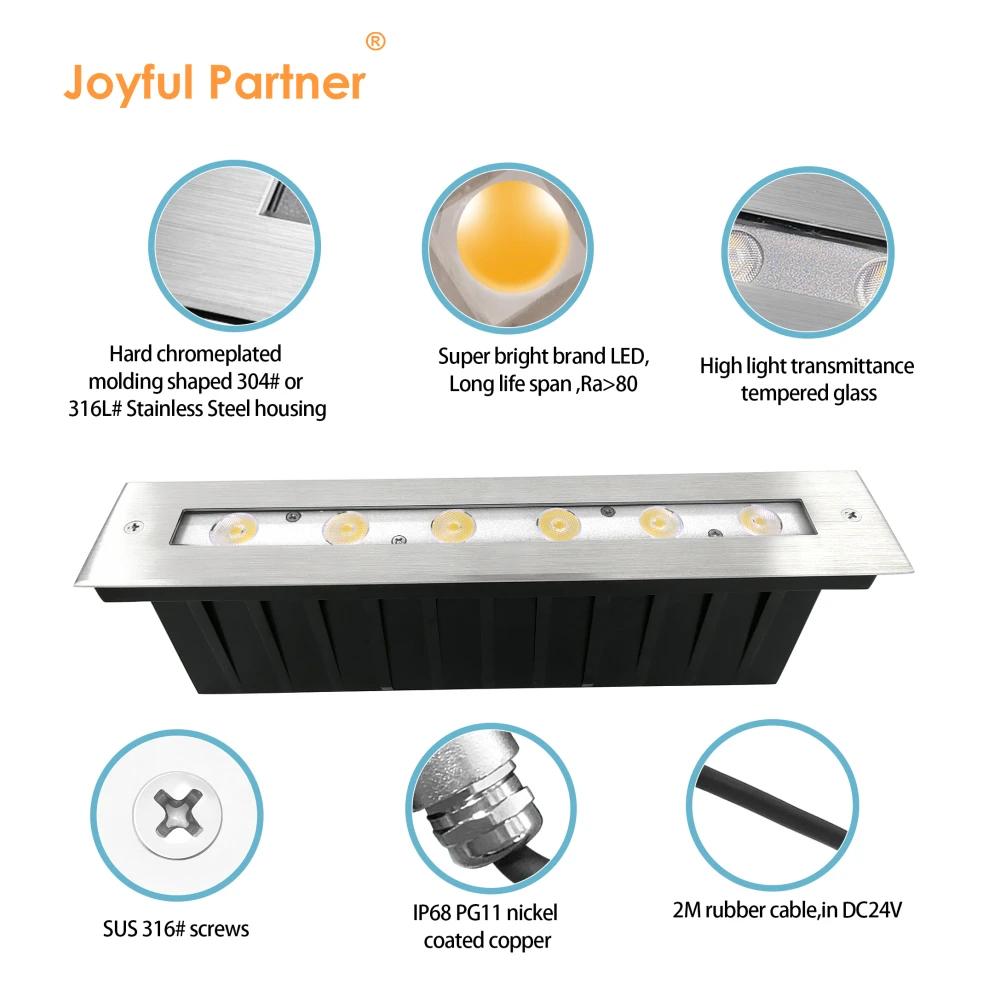

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Couverture avant et logement |
Acier inoxydable de forme moulure 304 ou 316L |
|
Verre |
Verre trempé par escaliers T = 8 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
IP-68 PG-11 revêtu de cuivre et de nickel |
|
MCPCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Capacité de chargement |
Surface de force d’exercice de ø10=660kgs, ø30=1840kgs |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB 3 en 1 = sortie 3 circuits. |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur. |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=2m (pour couleur unique) / H05RN-F 4x0,75mm² L=2m (pour RGB) |
|
Manchon de montage |
Plastique |
