JPL2806X(L328*W80*H60mm)
Classification d’étanchéité : IP68
Matériau : Moulure en acier inoxydable 304 ou 316L
Modèle : Série JPL2806X
Certification : IP68, RoHS, CE

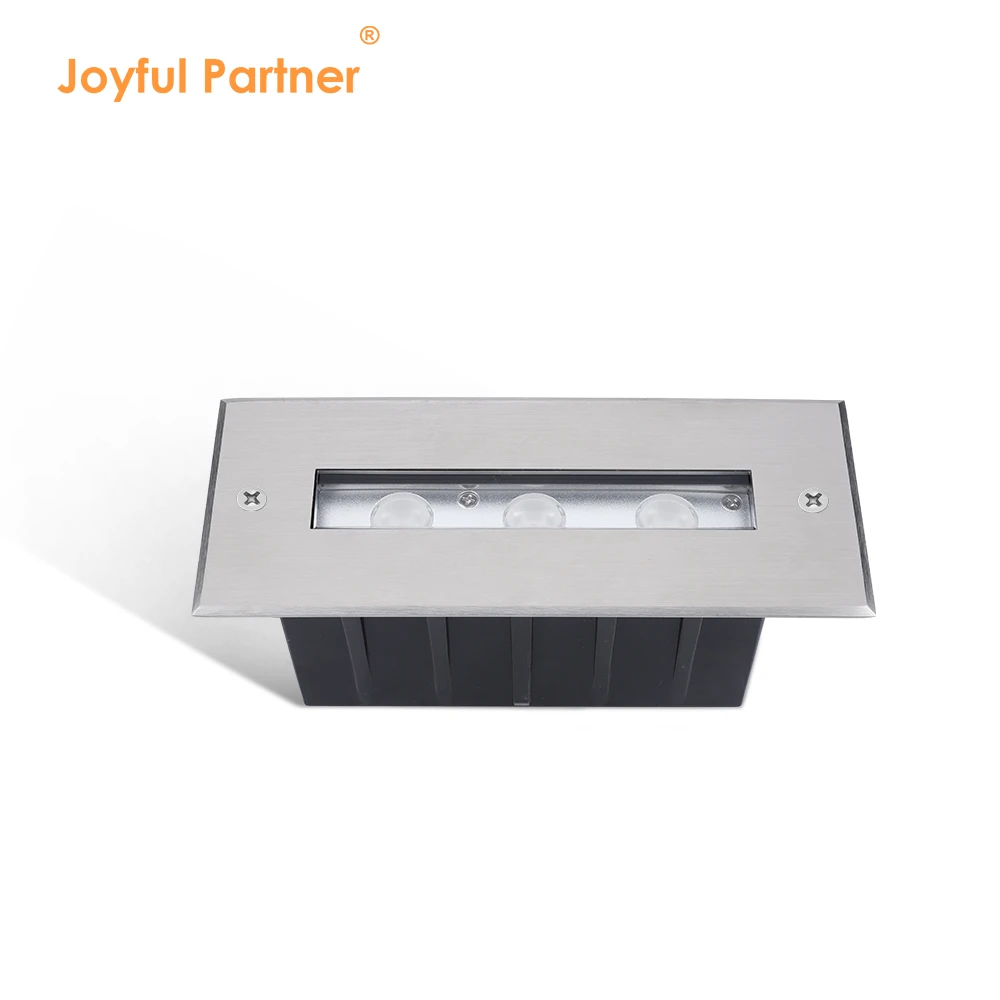

Éclairage sous-marin professionnel linéaire conçu pour des projets d’éclairage encastré sur murs de piscine haut de gamme et en cascade.
Construit avec un acier inoxydable supérieur 304 ou 316 pour une résistance à la corrosion dans l’eau salée ou chlorée.
Présente une vitrine trempée trempée de 8 mm d’épaisseur et une cote d’impact IK08 pour une intégrité structurelle maximale en milieu aquatique.
Objectifs optiques haute efficacité (≥85 %) offrant des angles de faisceau de 8° à 60°.
Performances étanches IP68 fiables assurées par le moulage de joints en silicone moulés et des câbles sous-marins spécialisés H05RN-F.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
JPL14531 |
LED 3X1W |
8°/12°/25°/40°/60° |
3.0 |
DC24V |
08 |
|
JPL14532 |
LED 3X2W |
8°/12°/25°/40°/60° |
6.1 |
DC24V |
08 |
|
JPL14536 |
LED RGB3en1 3x2W |
8°/12°/25°/40°/60° |
6.0 |
DC24V |
08 |
|
JPL28061 |
LED 6x1W |
8°/12°/25°/40°/60° |
6.0 |
DC24V |
08 |
|
JPL28062 |
LED 6x2W |
8°/12°/25°/40°/60° |
12.1 |
DC24V |
08 |
|
JPL28066 |
LED RGB3in1 6x2W |
8°/12°/25°/40°/60° |
12.0 |
DC24V |
08 |

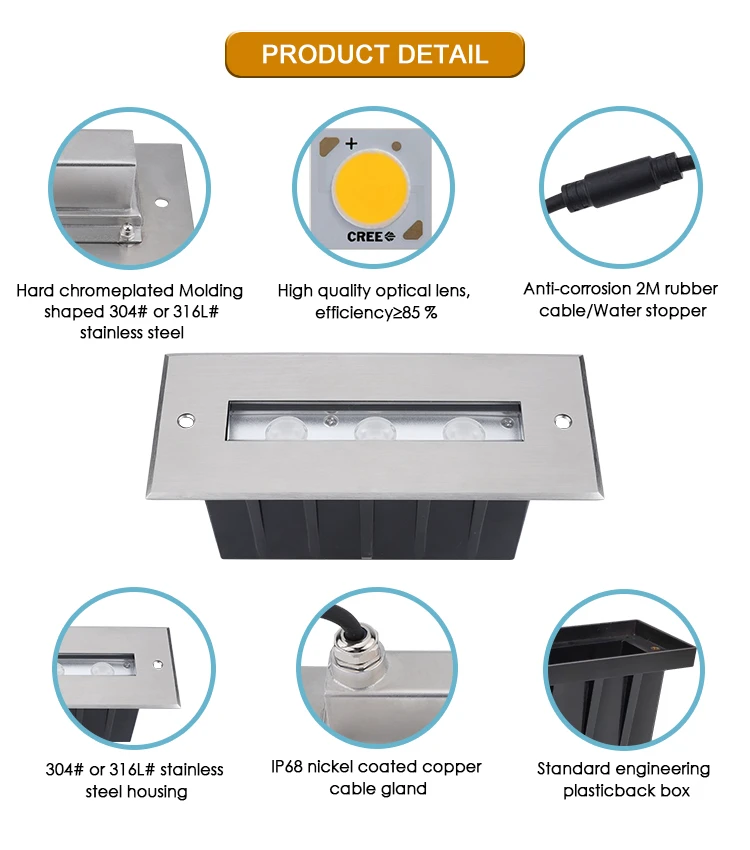

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Matériel |
Acier inoxydable en forme de moulure dur chromé SUS 316L# |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre trempé T = 8 mm |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=2m (pour une seule couleur) / H05RN-F 4x0,75mm² L=2m (pour RGB) / H05RN-F 5x0,75mm² L=2m (pour RGBW) |
|
Manchon de montage |
PVC ou acier inoxydable |
