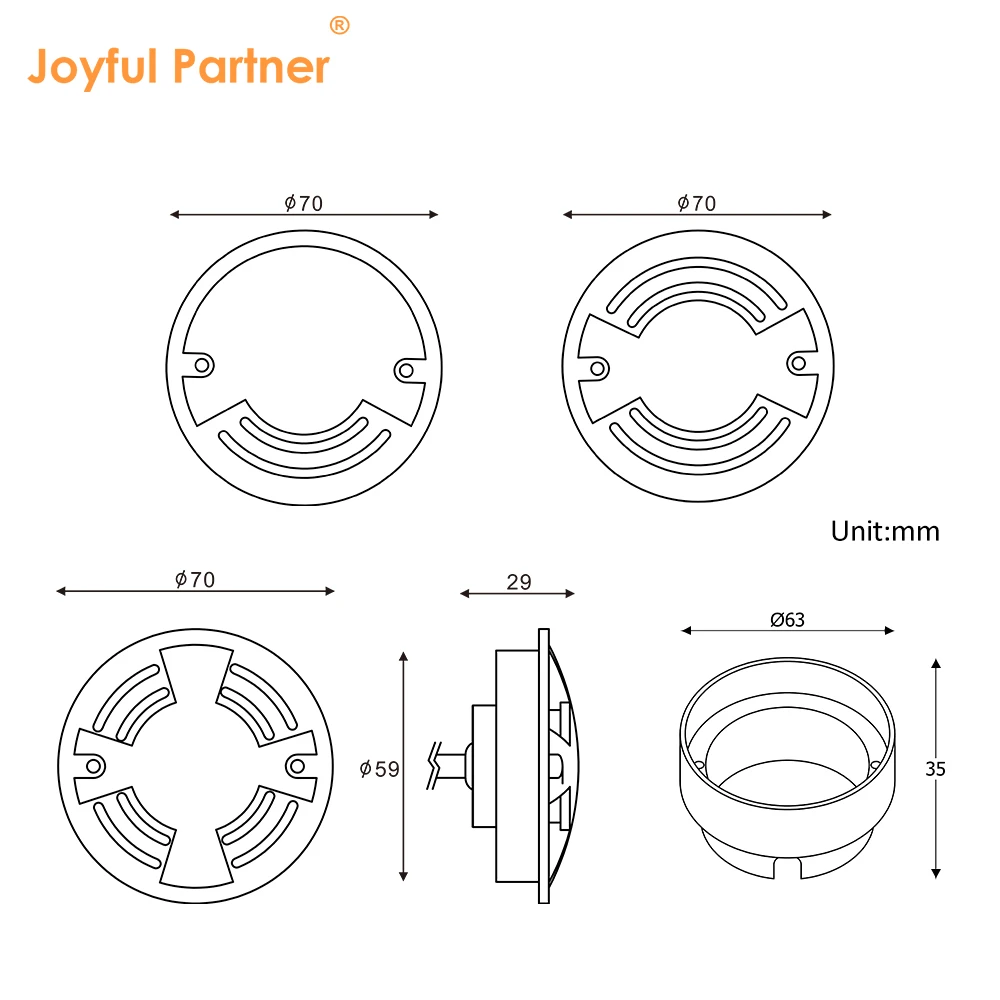

1E84367UM(Ø70)
Classification d’étanchéité : IP67
Matériau : Boîtier en aluminium pur 6063# avec garniture en acier inoxydable 304# ou 316#
Modèle : XE84367UM Series
Certification : IP67, RoHS, CE

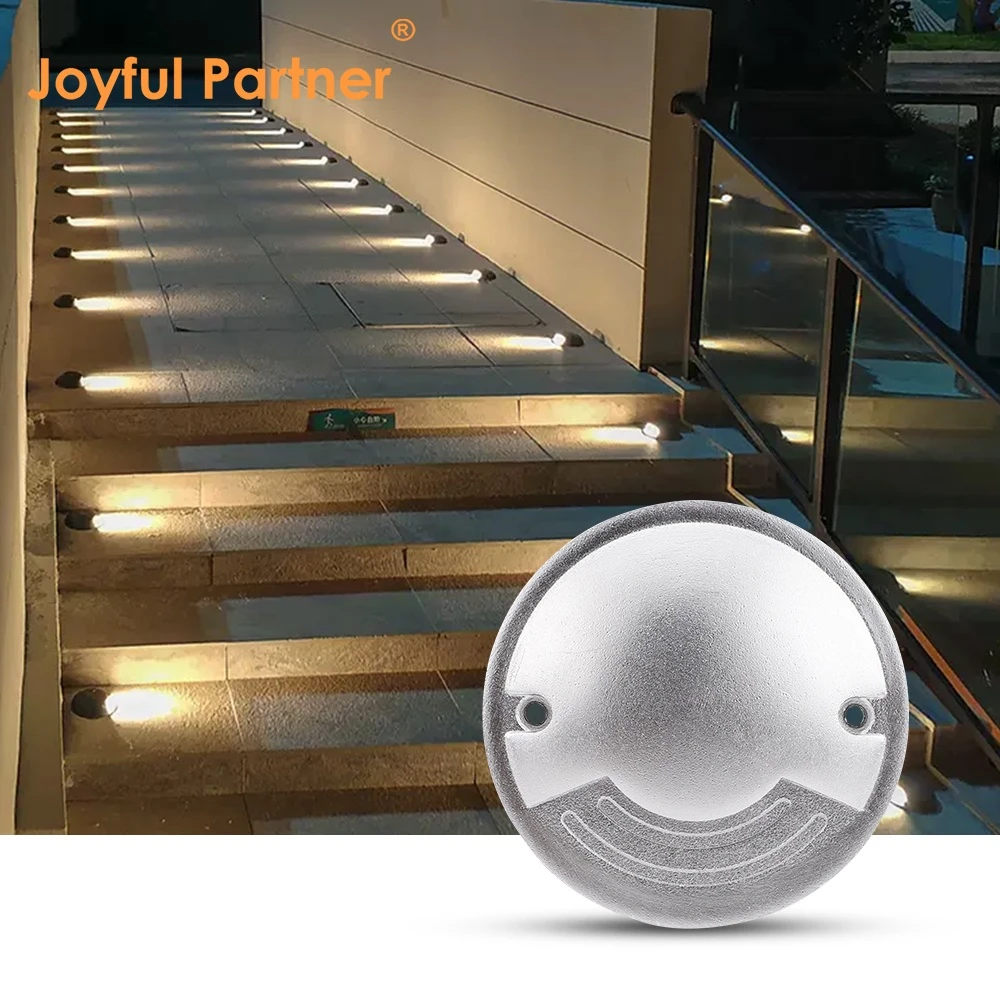

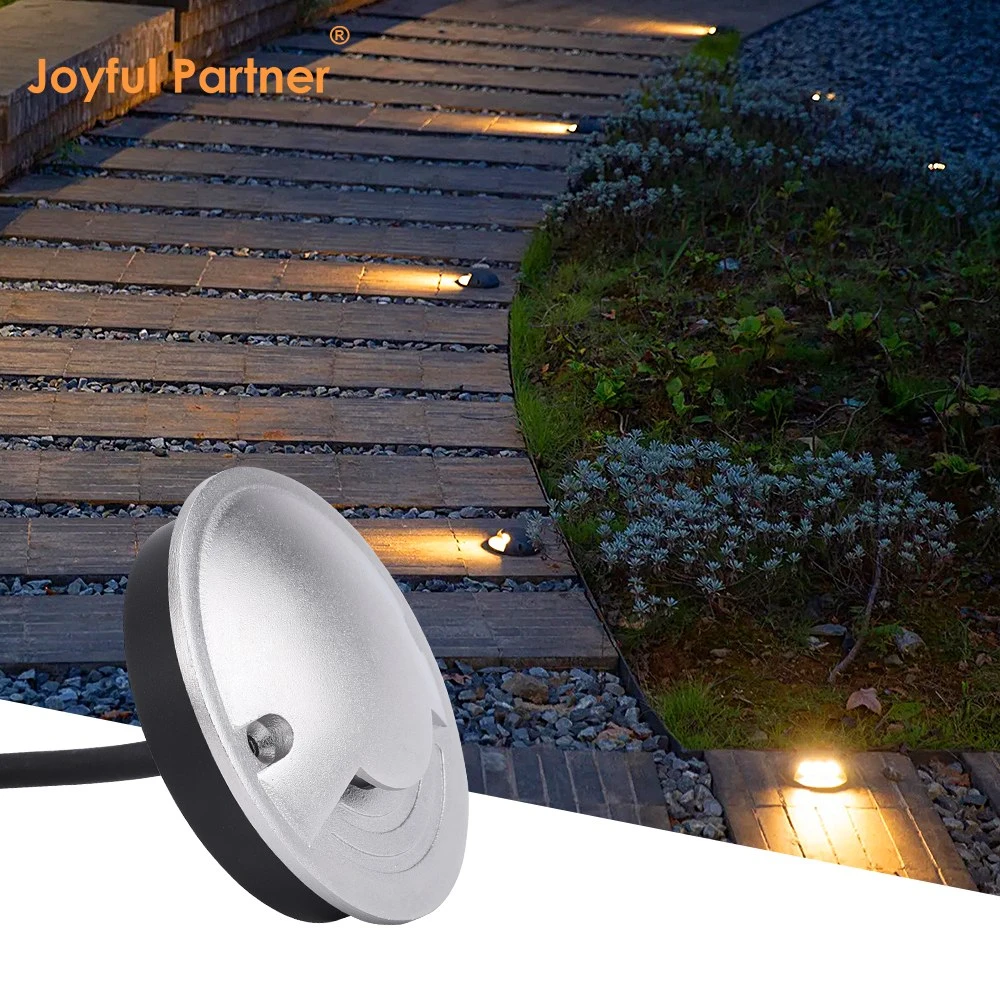

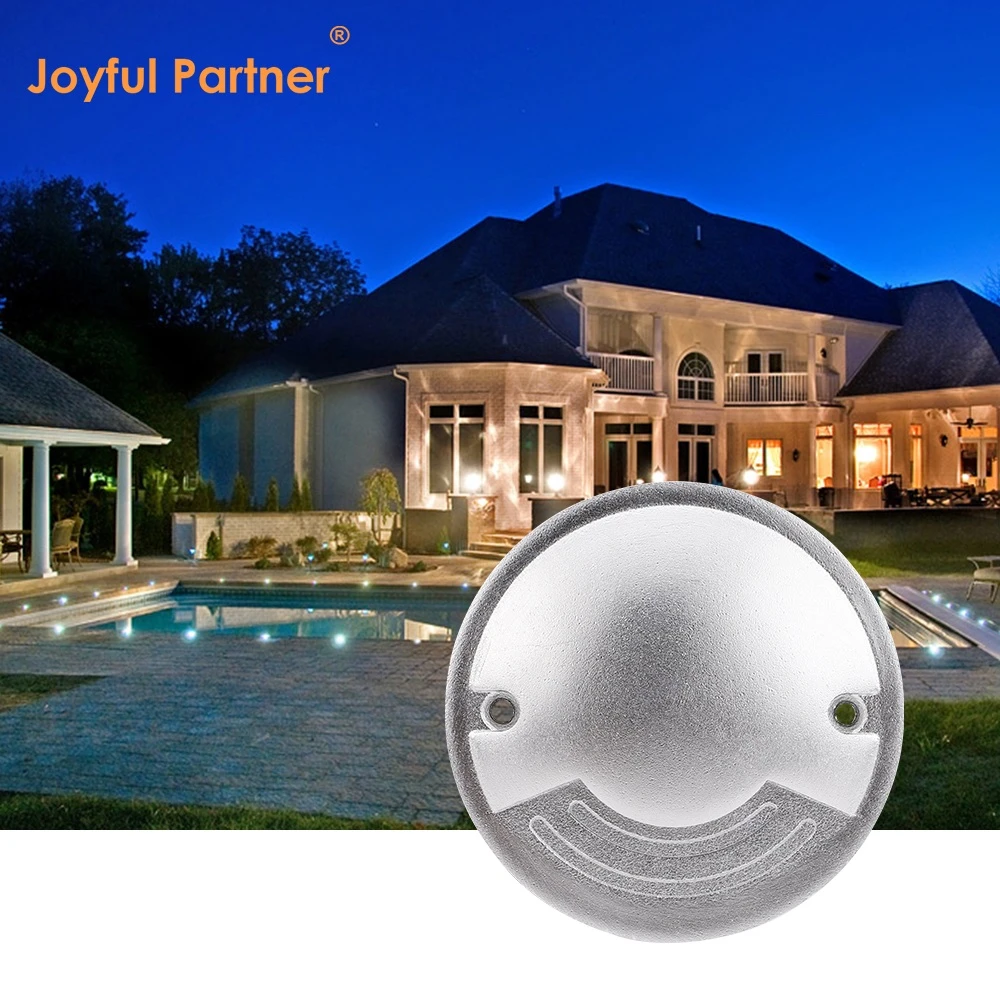

Lumière souterraine LED ultra-fine avancée, conçue pour l’éclairage architectural sophistiqué des allées et terrasses.

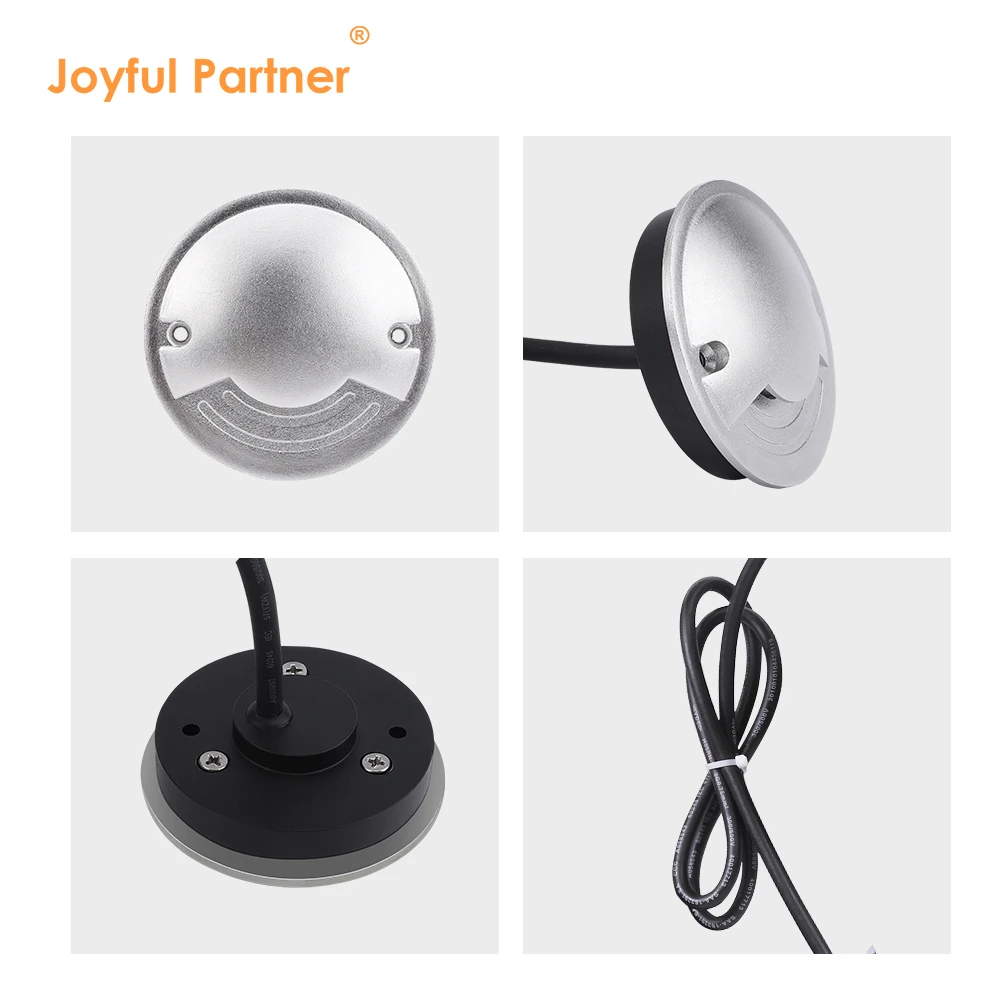

Présente un boîtier en aluminium pur haute résistance 6063# avec une garniture en acier inoxydable premium 304# ou 316#.
Équipée de LED OSRAM SMD haute performance pour une puissance efficace de 2,4W et une qualité d’éclairage constante.
Diffuseur PMMA spécialisé et options de fenêtres multiples (fenêtres 1/2/4) pour divers effets de distribution de la lumière.
Conçu pour la sécurité à haute circulation, avec une capacité de pression robuste de >1500 kg et une résistance aux impacts IK10.
Entièrement certifié IP67 étanche, avec joints en silicone moulés et manchons de montage en PVC durables pour une installation facile.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E84367UM |
OSRAM SMD A CONDUIT |
Une fenêtre |
2.4 |
DC24V |
10 |
|
2E84367UM |
OSRAM SMD A CONDUIT |
Deux fenêtres |
2.4 |
DC24V |
10 |
|
4E84367UM |
OSRAM SMD A CONDUIT |
Quatre fenêtres |
2.4 |
DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Boîtier en aluminium pur 6063#, peint en poudre d’extérieur ou anodisé anti-UV |
|
Couverture avant |
Plaque chromée dure 304# ou 316# Acier inoxydable |
|
Diffuseur |
PMMA |
|
Capacité de pression |
> 1500 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
PVC |
