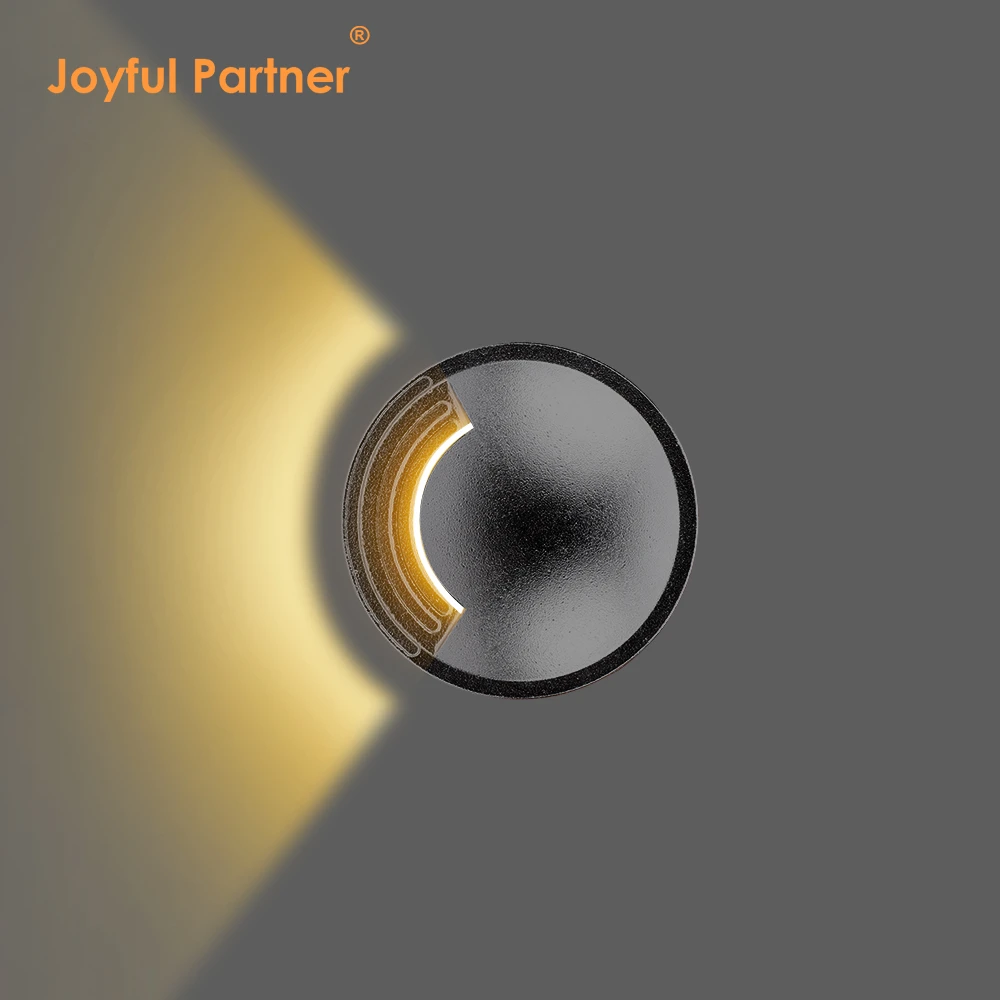

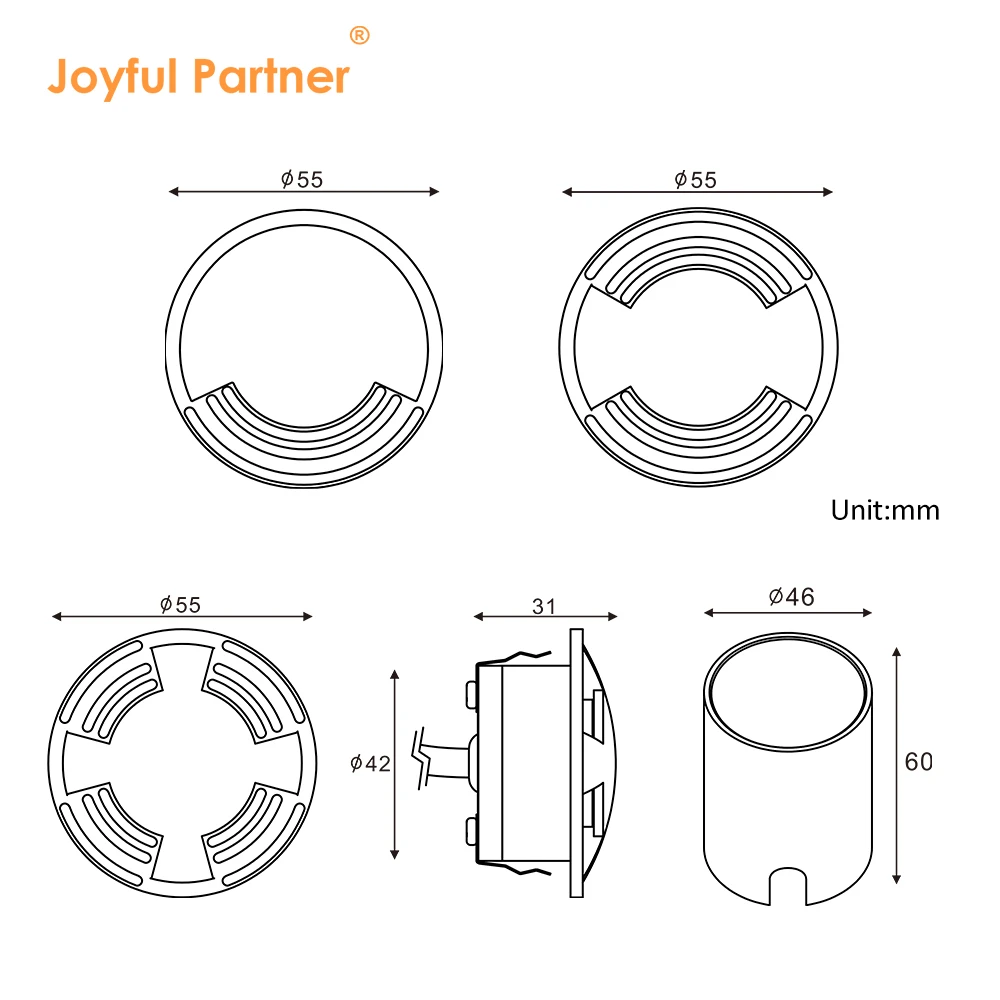

1E82512UM(Ø55)
Classification d’étanchéité : IP67
Matériau : Boîtier en aluminium pur 6063# avec garniture en acier inoxydable 304# ou 316#
Modèle : Série XE82512UM
Certification : IP67, RoHS, CE

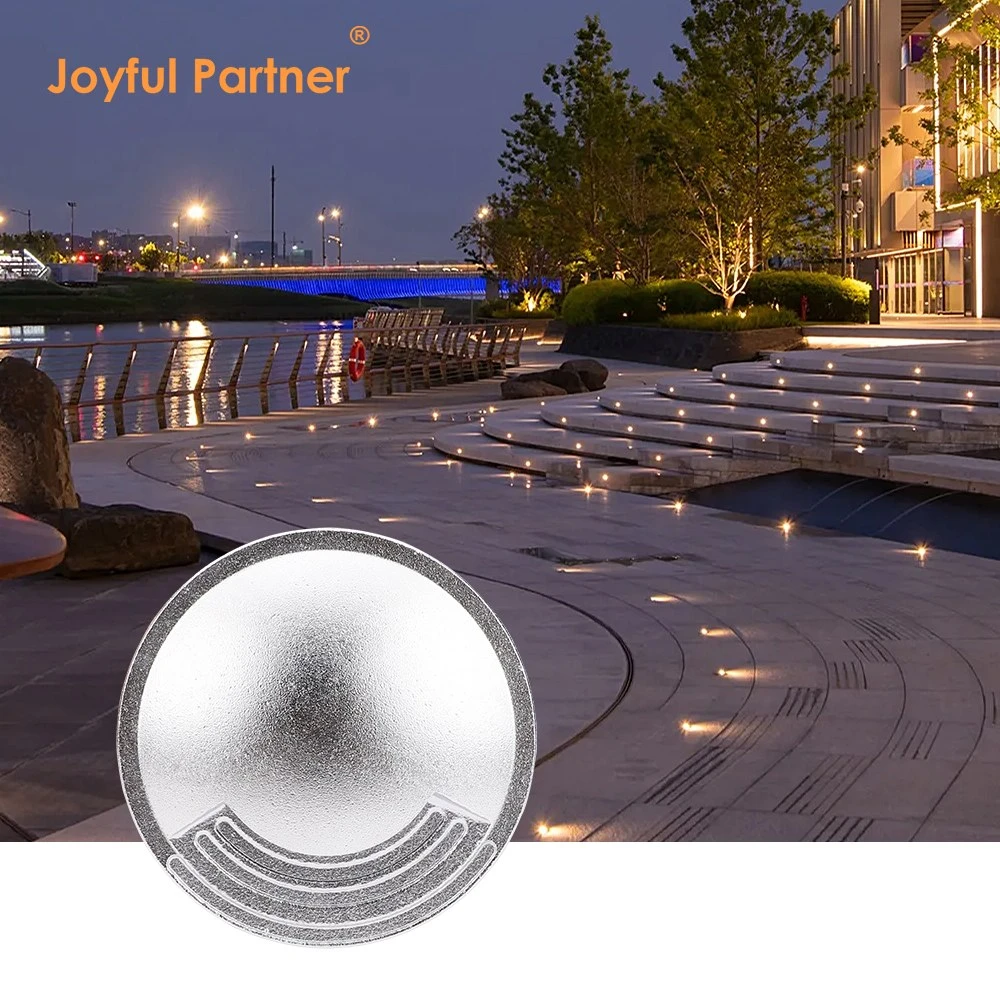

Éclairage sous-sol LED ultra fin professionnel conçu pour un éclairage encastré sur terrasse et marche, avec une esthétique élégante et à profil bas.

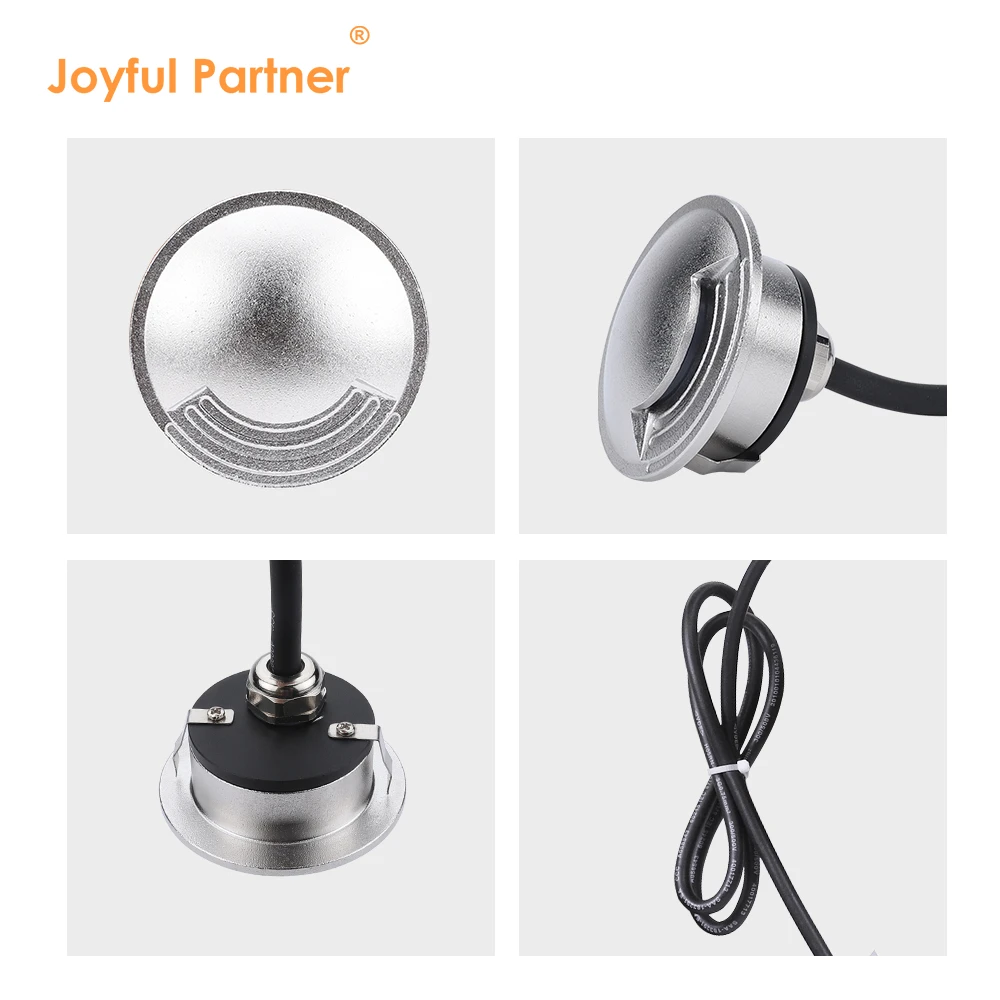

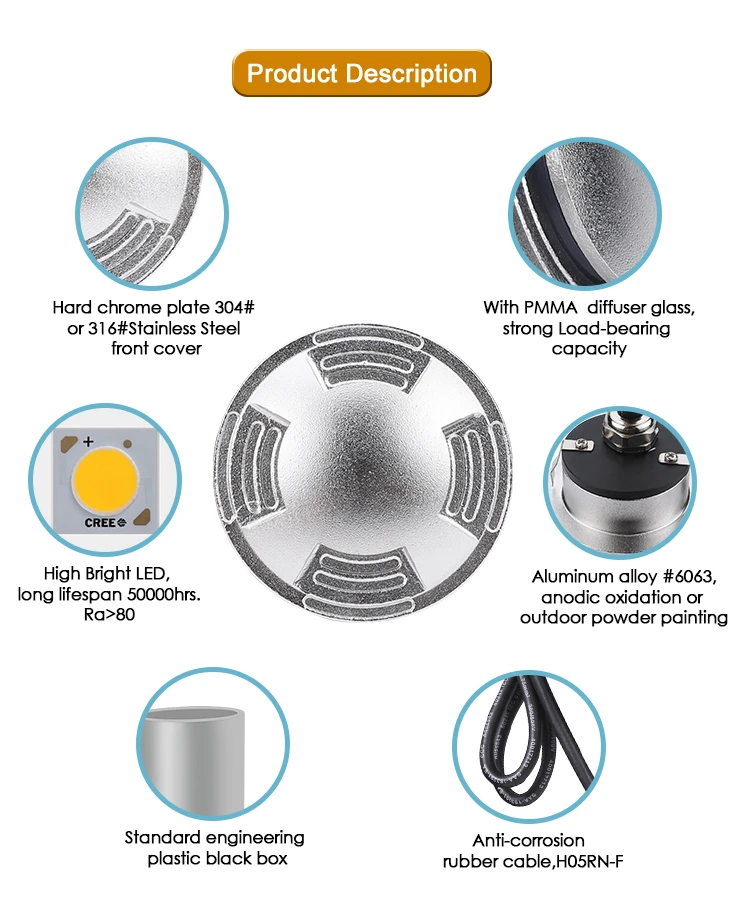

Construit avec un boîtier en aluminium pur 6063# et des garnitures en acier inoxydable premium 304#/316# pour une durabilité supérieure.
Équipé d’un diffuseur PMMA à fort impact offrant un éclairage uniforme et sans éblouissement dans plusieurs configurations de fenêtres.
Conçu avec une capacité de pression robuste de >1200 kg et une résistance aux impacts IK10 pour une utilisation sûre dans les zones piétonnes à fort trafic.

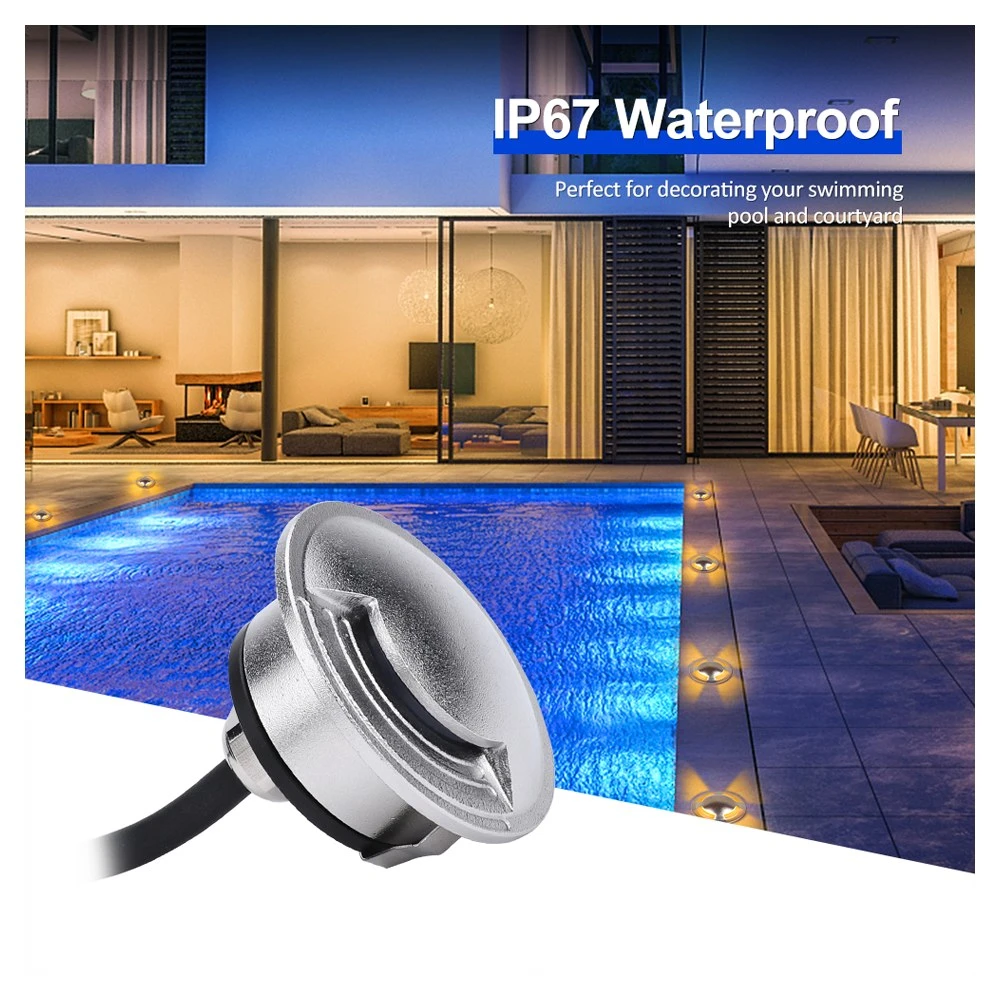

Entièrement certifié IP67 étanche, avec des joints en silicone moulés afin d’assurer une fiabilité à long terme dans des environnements extérieurs humides.
Comprend une boîte arrière spécialisée en aluminium pour une installation simplifiée dans des applications de béton ou de plancher en bois.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E82512UM |
LED 1x2W |
Une fenêtre |
2.0 |
DC12V/DC24V |
10 |
|
2E82512UM |
LED 1x2W |
Deux fenêtres |
2.0 |
DC12V/DC24V |
10 |
|
4E82512UM |
LED 1x2W |
Quatre fenêtres |
2.0 |
DC12V/DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Boîtier en aluminium pur 6063#, peint en poudre d’extérieur ou anodisé anti-UV |
|
Couverture avant |
Plaque chromée dure 304# ou 316# Acier inoxydable |
|
Diffuseur |
PMMA |
|
Capacité de pression |
> 1200 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
Boîte arrière en aluminium |
