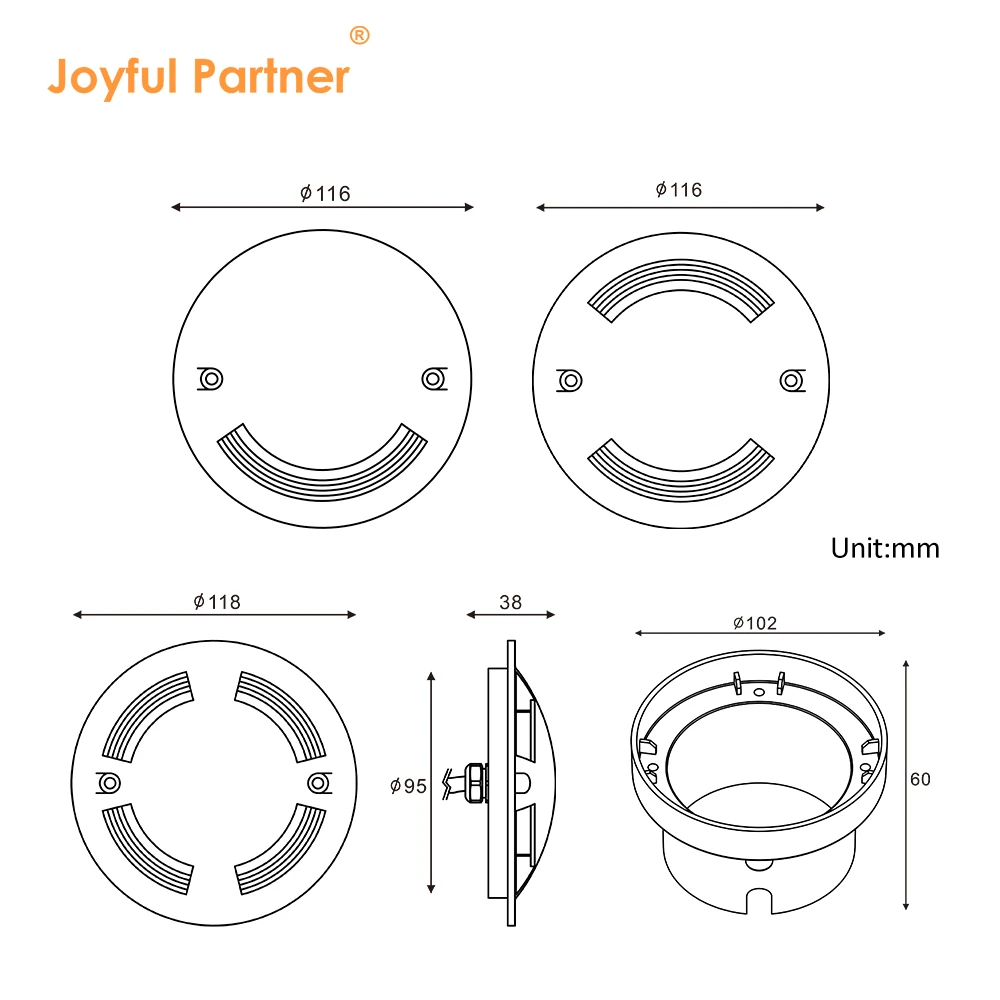

1E825187UM(Ø116)
Classification d’étanchéité : IP67
Matériau : Boîtier en aluminium pur 6063# avec garniture en acier inoxydable 304# ou 316#
Modèle : Série XE825187UM
Certification : IP67, RoHS, CE

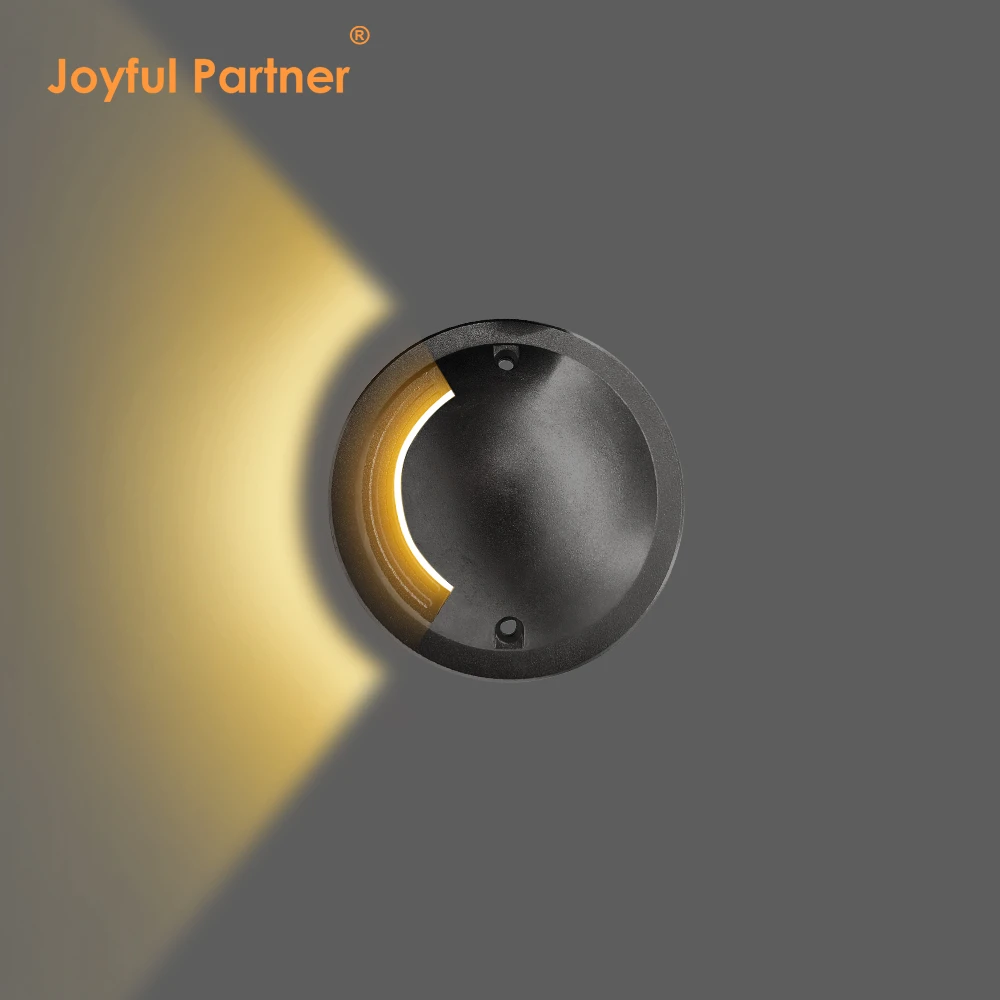

Lumière souterraine ultra-fine à haute performance et à émet latéral conçue pour les applications professionnelles de conduite et architecturales.
Doté d’une garniture en acier inoxydable premium de 304# ou 316# et d’un robuste boîtier en aluminium 6063# pour une durabilité extrême en extérieur.
Équipée de LED OSRAM SMD haute efficacité fournissant une puissance de 6W avec une distribution lumineuse latérale unique.
Conçu avec un diffuseur PMMA spécialisé et plusieurs options de fenêtres (fenêtres 1/2/4) pour des effets d’éclairage de chemin diversifiés.
Certifié avec une protection étanche IP67 et une cote d’impact IK10, capable de supporter une forte pression >1800 kg.

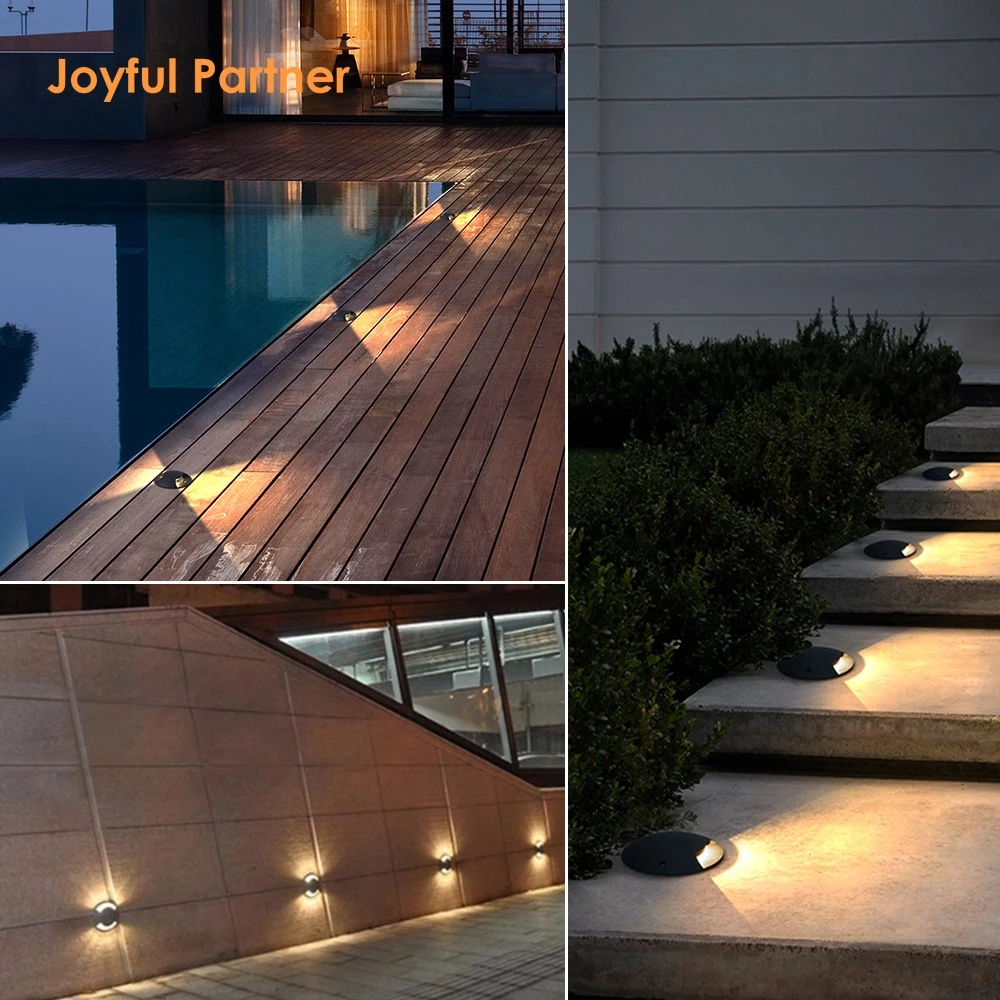

Installation simplifiée dans les environnements commerciaux à fort trafic avec un manchon de montage en PVC durable et un design intégré.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E825187UM |
OSRAM SMD A CONDUIT |
Une fenêtre |
6.0 |
DC24V |
10 |
|
2E825187UM |
OSRAM SMD A CONDUIT |
Deux fenêtres |
6.0 |
DC24V |
10 |
|
4E825187UM |
OSRAM SMD A CONDUIT |
Quatre fenêtres |
6.0 |
DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Boîtier en aluminium pur 6063#, peint en poudre d’extérieur ou anodisé anti-UV |
|
Couverture avant |
Plaque chromée dure 304# ou 316# Acier inoxydable |
|
Diffuseur |
PMMA |
|
Capacité de pression |
> 1800 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
PVC |
