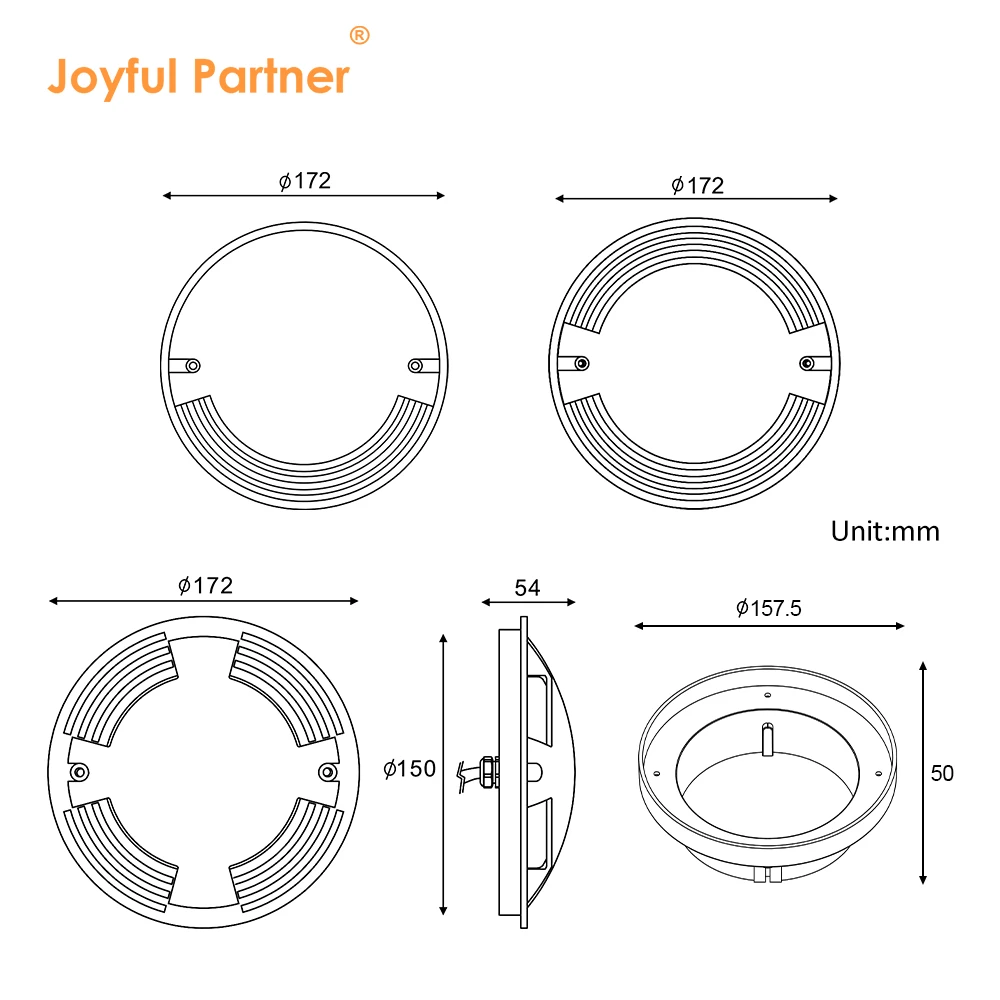

1E826307UM(Ø172)
Classification d’étanchéité : IP67
Matériau : Boîtier en aluminium pur 6063# avec garniture en acier inoxydable 304# ou 316#
Modèle : Série XE826307UM
Certification : IP67, RoHS, CE

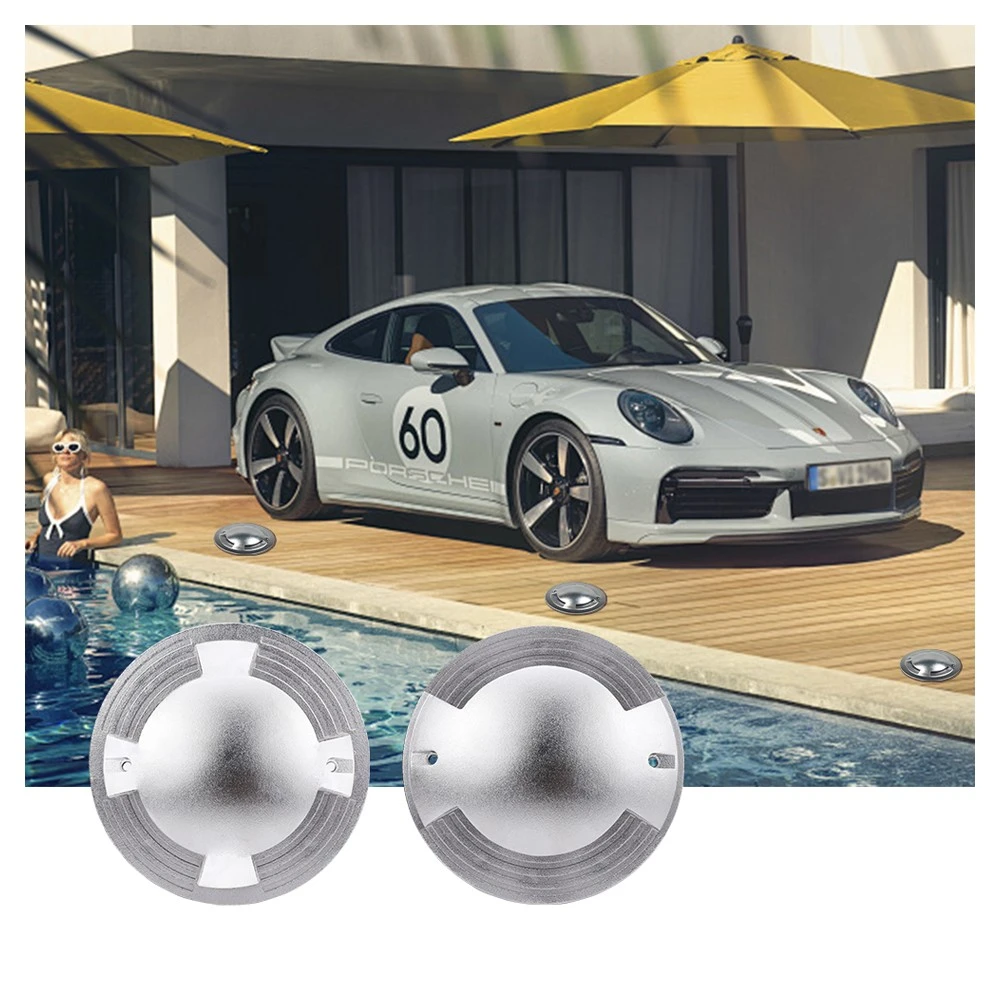

Lumière souterraine ultra-fine à émission latérale de qualité professionnelle, conçue pour des applications lourdes de conduite et d’architecture.
Doté d’un boîtier en aluminium pur haute résistance 6063# avec des garnitures en acier inoxydable premium 304# ou 316# pour des performances durables.

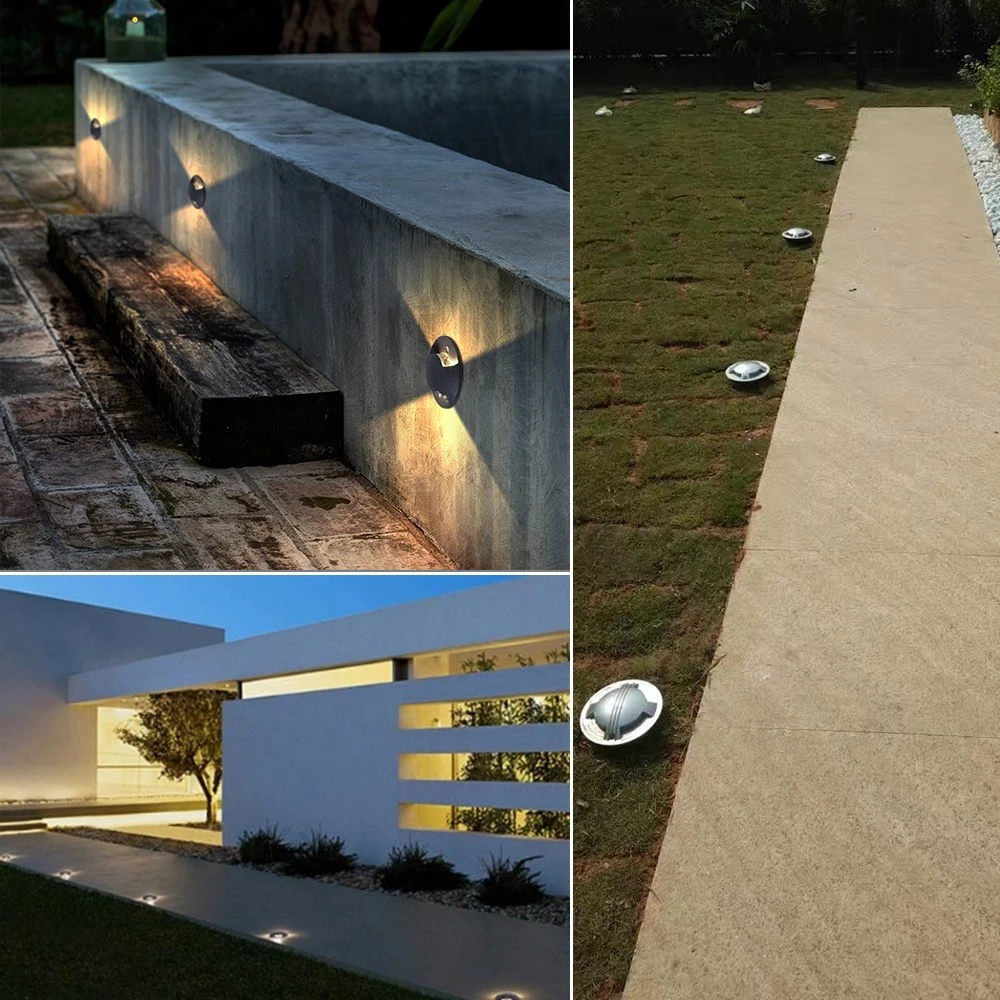

Intégrée à des LED OSRAM SMD haute performance délivrant une puissance de 10W pour l’éclairage architectural des façades et des chemins.
Conçu pour la sécurité avec une résistance aux chocs IK10 et une capacité de pression massive de >2000 kg.
Entièrement certifié IP67 étanche avec des joints en silicone moulés, idéal pour les environnements extérieurs humides et difficiles.

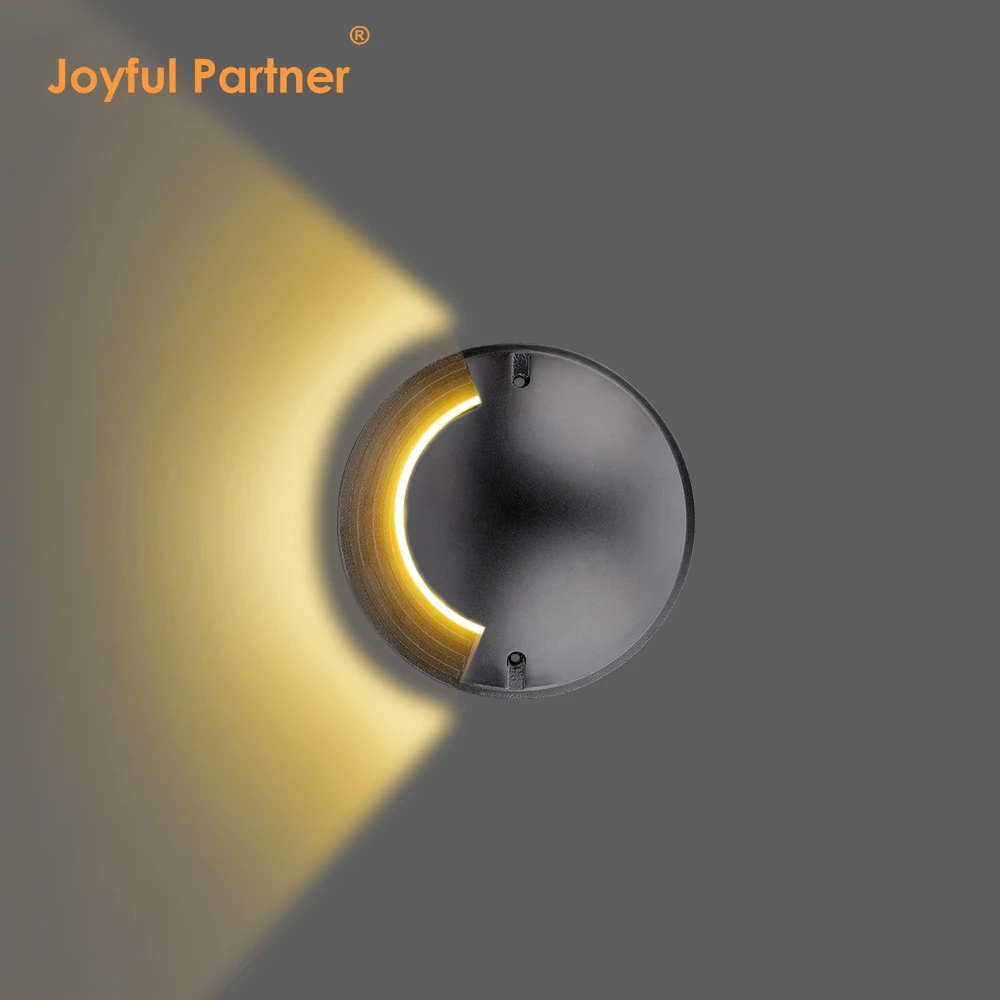

Options d’éclairage polyvalentes avec 1, 2 ou 4 configurations de fenêtres pour créer une distribution de lumière personnalisée au sol.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E826307UM |
OSRAM SMD A CONDUIT |
Une fenêtre |
10.0 |
DC24V |
10 |
|
2E826307UM |
OSRAM SMD A CONDUIT |
Deux fenêtres |
10.0 |
DC24V |
10 |
|
4E826307UM |
OSRAM SMD A CONDUIT |
Quatre fenêtres |
10.0 |
DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Boîtier en aluminium pur 6063#, peint en poudre d’extérieur ou anodisé anti-UV |
|
Couverture avant |
Plaque chromée dure 304# ou 316# Acier inoxydable |
|
Diffuseur |
PMMA |
|
Capacité de pression |
> 2000 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
PVC |
