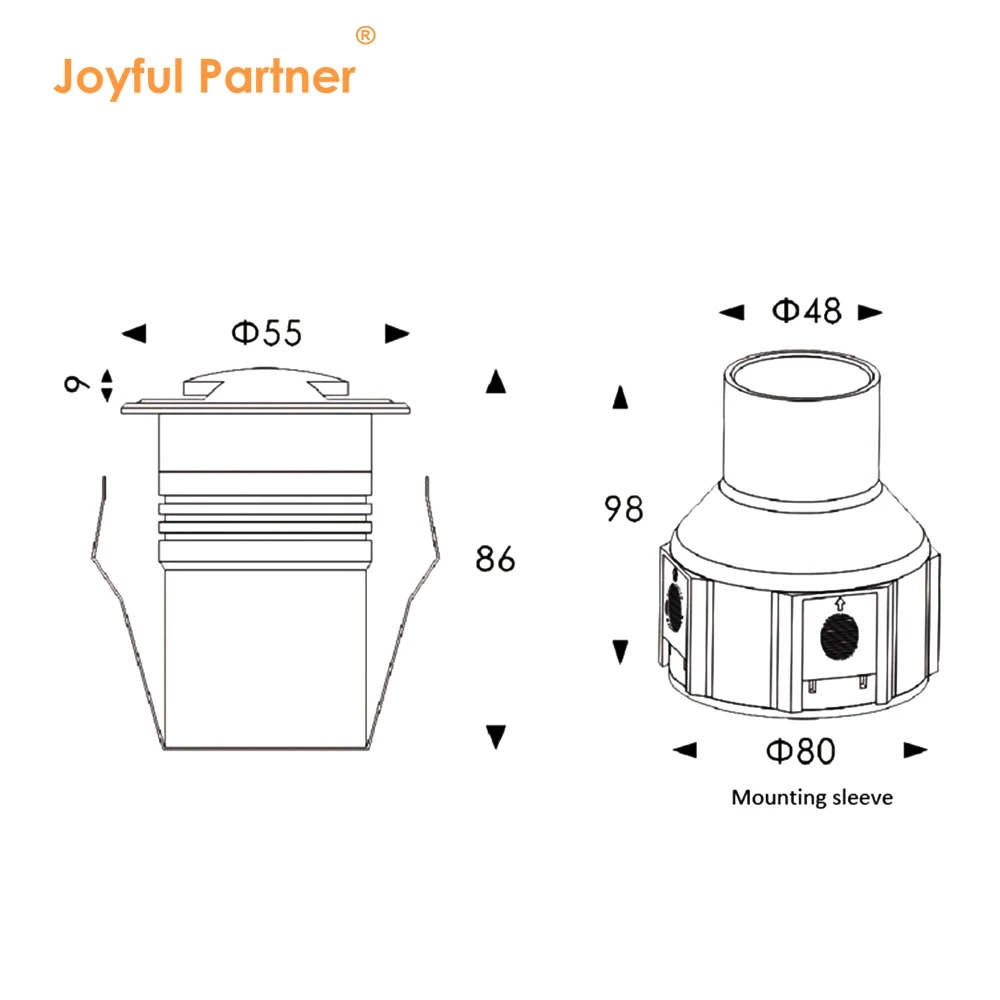

1E82512 (Ø 55mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage en acier inoxydable 304 ou 316
Modèle : Série XE8251X
Certification : IP67, RoHS, CE

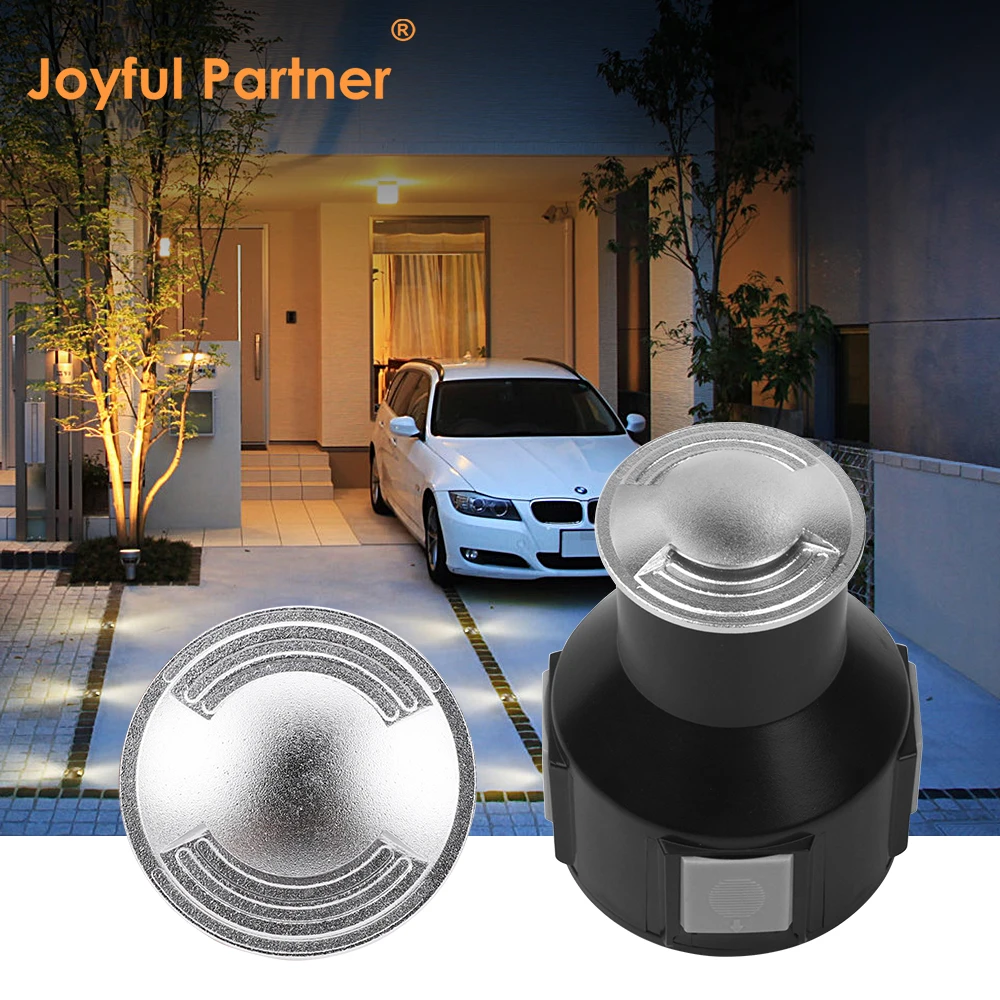

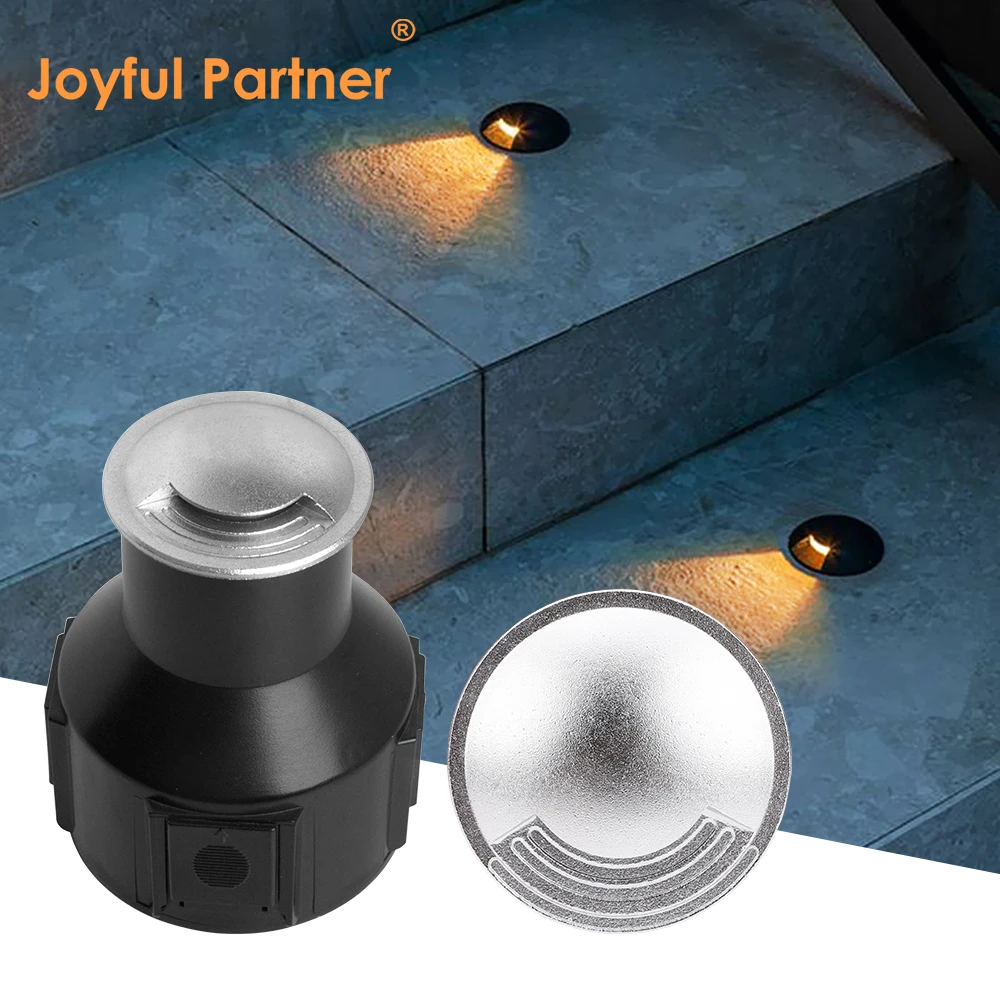

Série professionnelle de lumière intérieure à émet latéral conçue pour l’éclairage subtil des chemins architecturaux et des ponts.

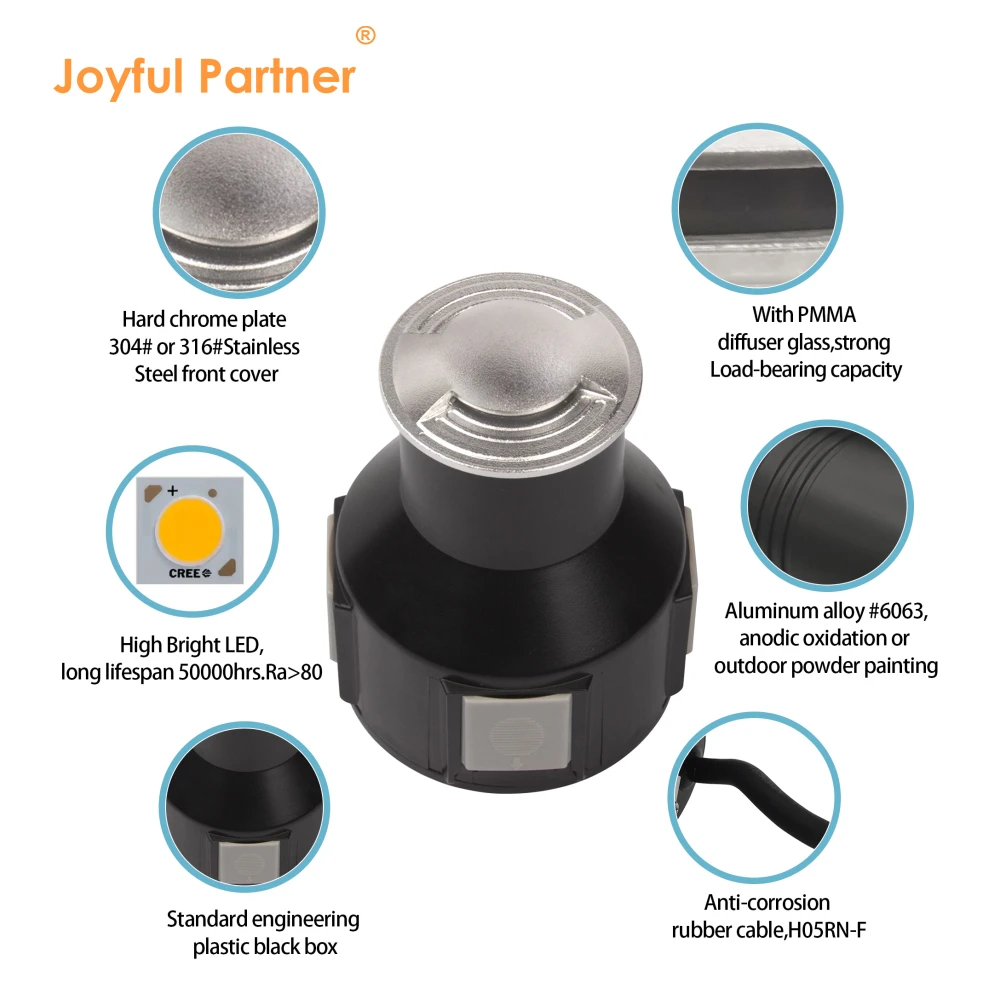

Présente un couvre-face en acier inoxydable de haute qualité 304 ou 316 pour une meilleure résistance à la corrosion et un attrait esthétique supérieur.
Construit avec un boîtier en aluminium poudre revêtu de qualité extérieure durable (T=60-80um) pour une gestion thermique optimale.
Équipé d’un diffuseur PMMA à fort impact et d’une lentille optique de précision garantissant une transmission efficace de la lumière (≥85 %).
Conçu pour des environnements à fort trafic avec une capacité d’impact IK10 et une capacité de pression de >1200 kg.
Une protection étanche IP67 fiable assurée par des joints en silicone moulés et des manchons de montage ABS intégrés.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E82511(H)/2E82511(H)/4E82511(H) |
LED 1x1W |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
10 |
|
1E82512(H)/2E82512(H)/4E82512(H) |
LED 1x2W |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
10 |
|
1E82516/2E82516/4E82516 |
LED RGB3in1 1x3W |
30°/45°/60° |
3.1 |
DC12V/DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium extérieur en poudre revêtu de gris foncé T = Adhérence de 60-80 μm ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Plaque chromée dure 304# ou 316# Acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Diffuseur PMMA |
|
Capacité de pression sur le verre |
> 1200 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour couleur unique/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
