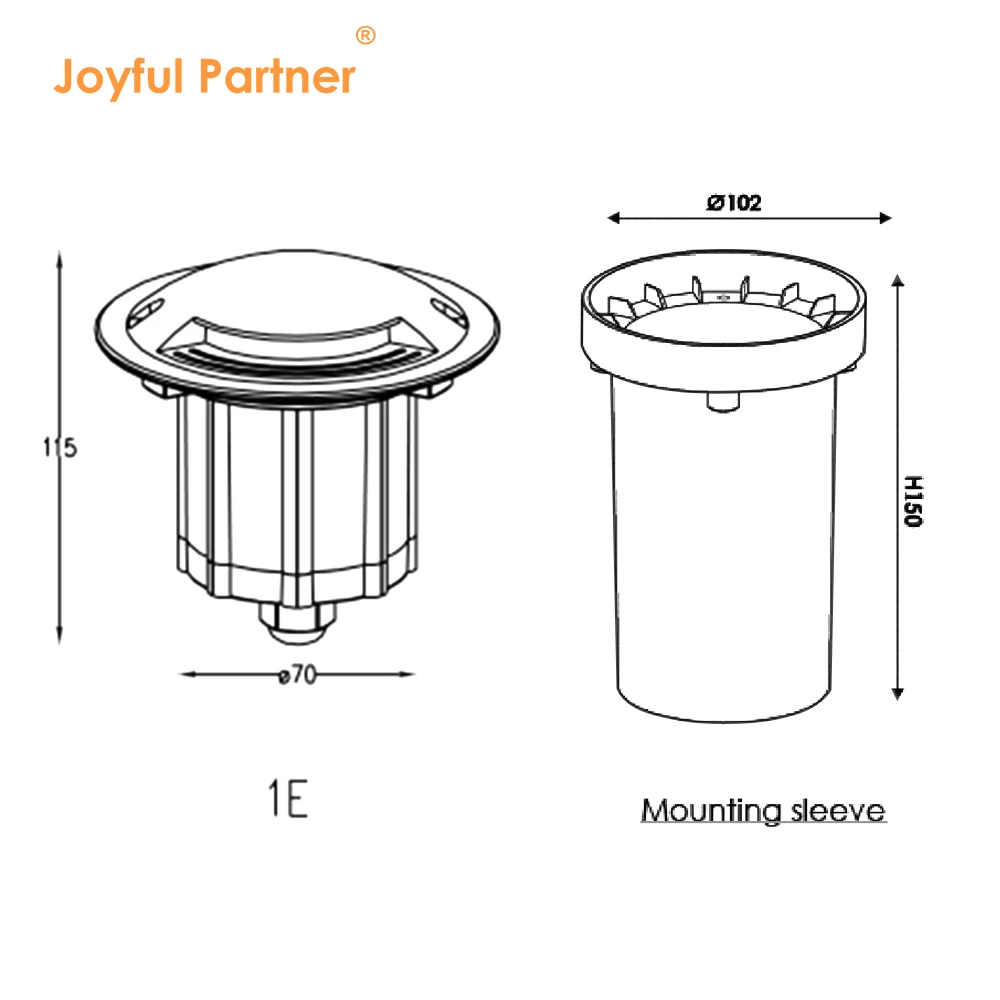

1E82567 (Ø 116mm)

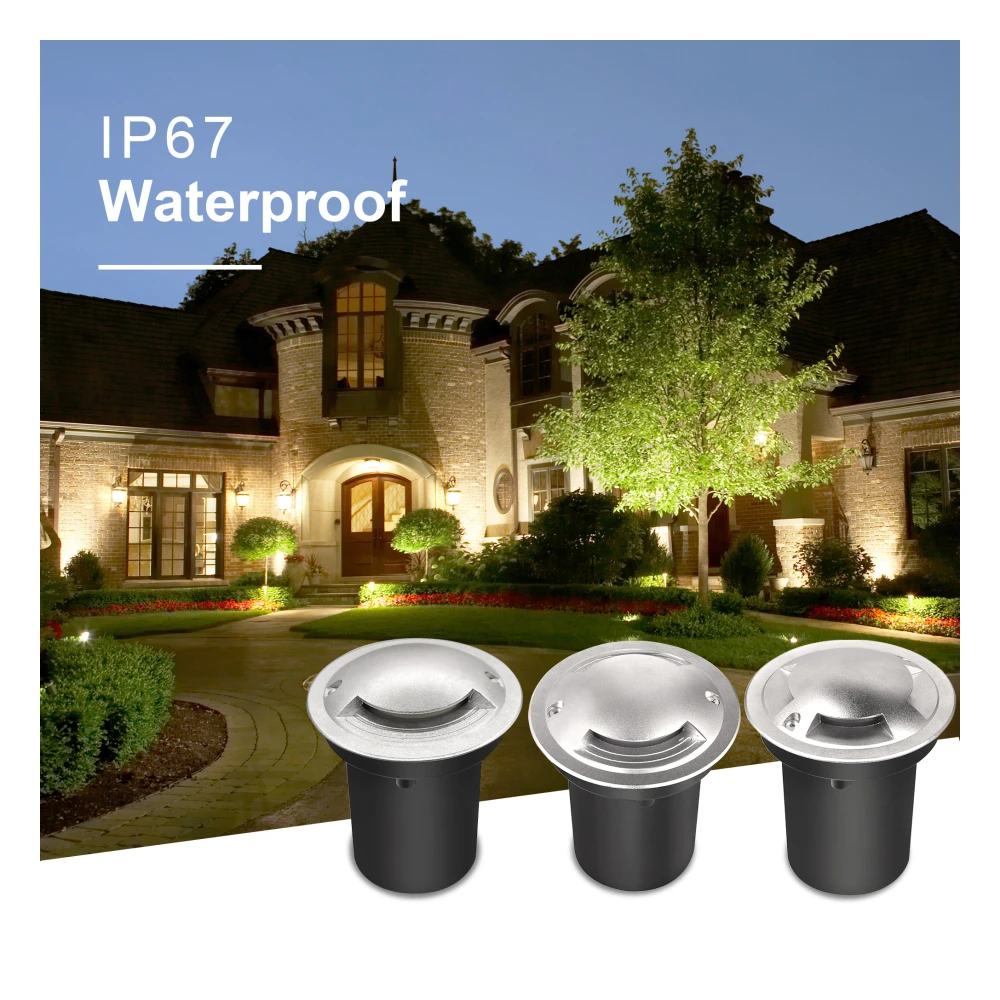

Classification d’étanchéité : IP67
Matériau : Couvre-visage en acier inoxydable 304 ou 316
Modèle : Série XE8256X
Certification : IP67, RoHS, CE

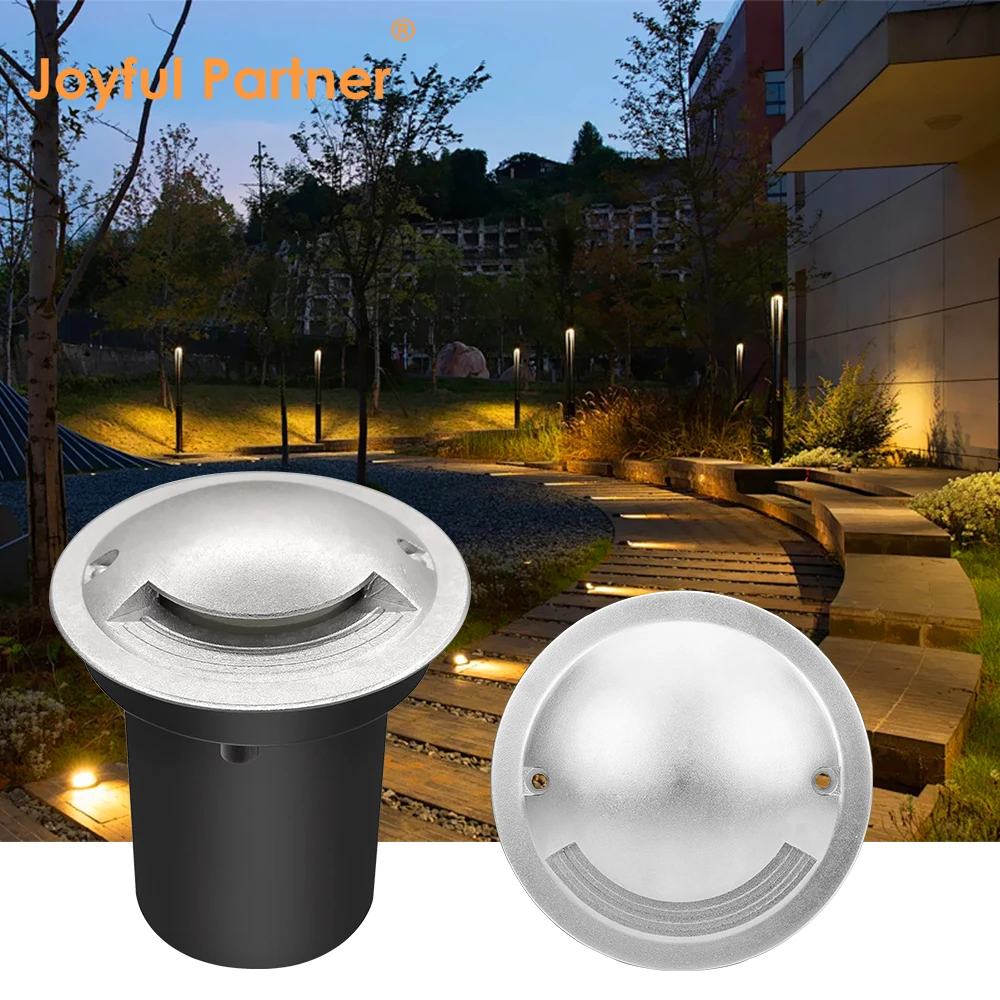

Lumière LED encastrée à émet latéral professionnelle, conçue pour des applications architecturales haute performance et des applications lourdes de chauffe-over.

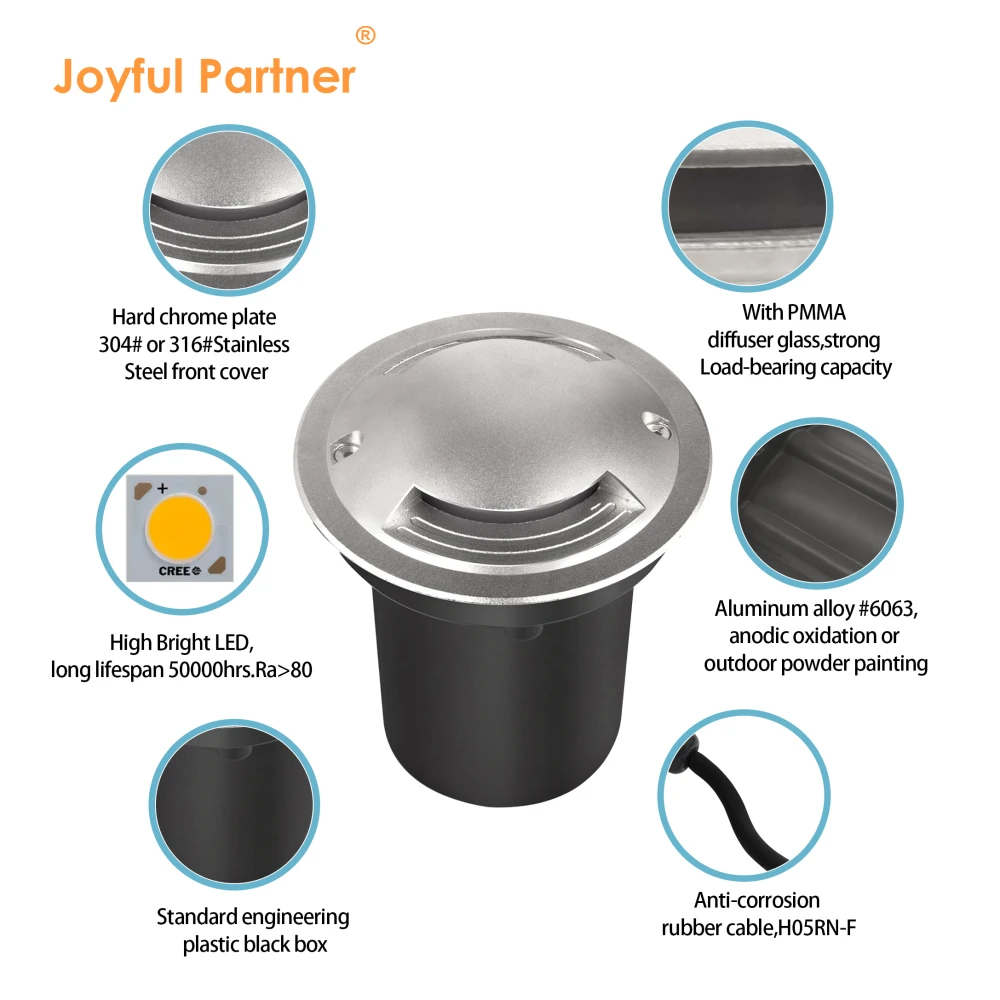

Présente un cache-face en acier inoxydable premium 304 ou 316 avec une finition chromée dure pour une meilleure résistance à la corrosion et à l’usure.
Construit avec un boîtier robuste en aluminium poudre de qualité extérieure, assurant une gestion optimale de la chaleur et une durabilité.
Équipé d’un diffuseur PMMA spécialisé et d’objectifs optiques de précision offrant plusieurs angles de faisceau pour un éclairage de trajectoire précis.
Conçu pour la sécurité avec une résistance aux chocs IK10 et une capacité de pression massive de >1800 kg pour un usage commercial.
Protection étanche IP67 fiable obtenue grâce à la moulure de joints en silicone moulés et de manchons de montage en ABS haute résistance.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E82567(H)/2E82567(H)/4E82567(H) |
LED COOB 1x6W |
15°/25°/38°/60° |
6.5 |
DC12V/DC24V/AC100-240V |
10 |
|
1E825157(H)/2E825157(H)/4E825157(H) |
OSRAM2835*18 pièces |
15°/25°/38°/60° |
5 |
DC12V/DC24V/AC100-240V |
10 |
|
1E82536/2E82536/4E82536 |
LED RGB3en1 3x3W |
30°/45°/60° |
9.1 |
DC12V/DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium en extérieur revêtu en poudre gris foncé T = 60-80um Adhérence ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Plaque chromée dure 304 ou 316 en acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Diffuseur PMMA |
|
Capacité de pression sur le verre |
> 1800 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour couleur unique/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
