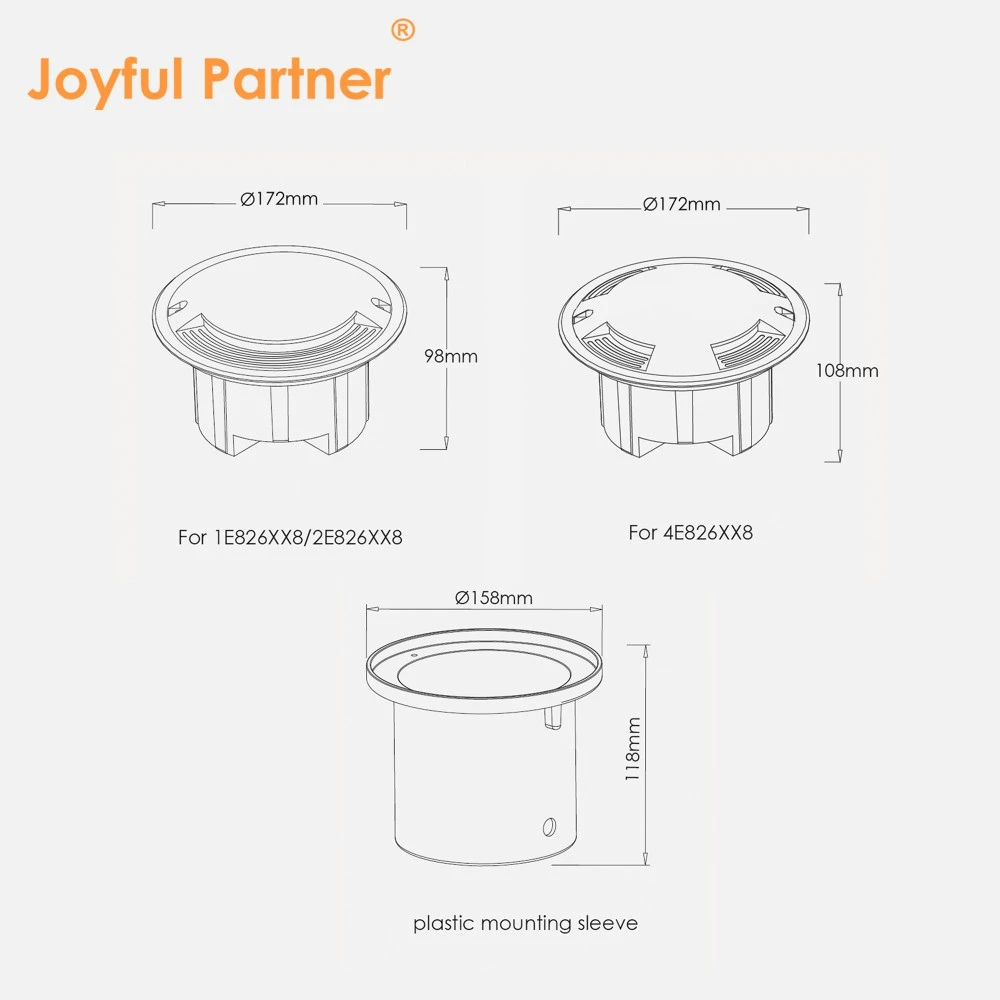

1E826068 (Ø 172mm)
Classification d’étanchéité : IP67
Matériau : SS304/SS316 couverture faciale
Modèle : série XE826X
Certification : IP67, RoHS, CE

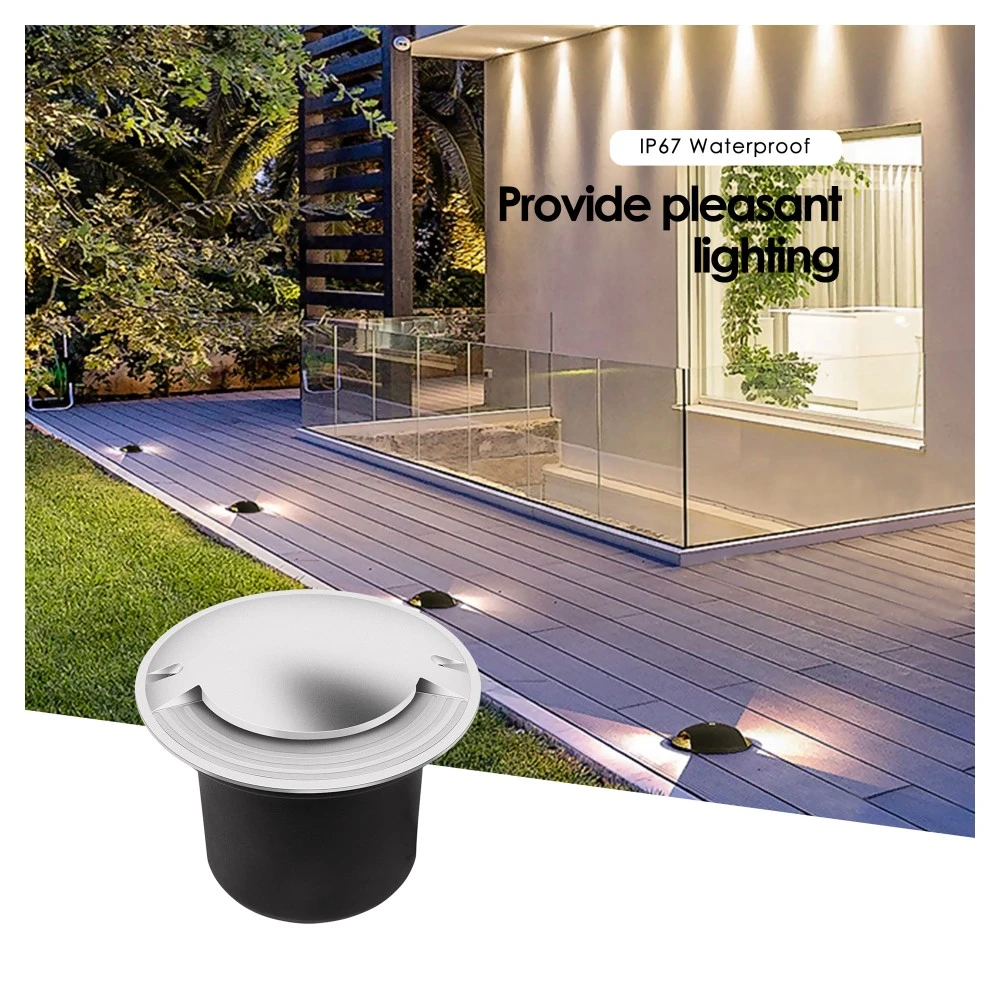

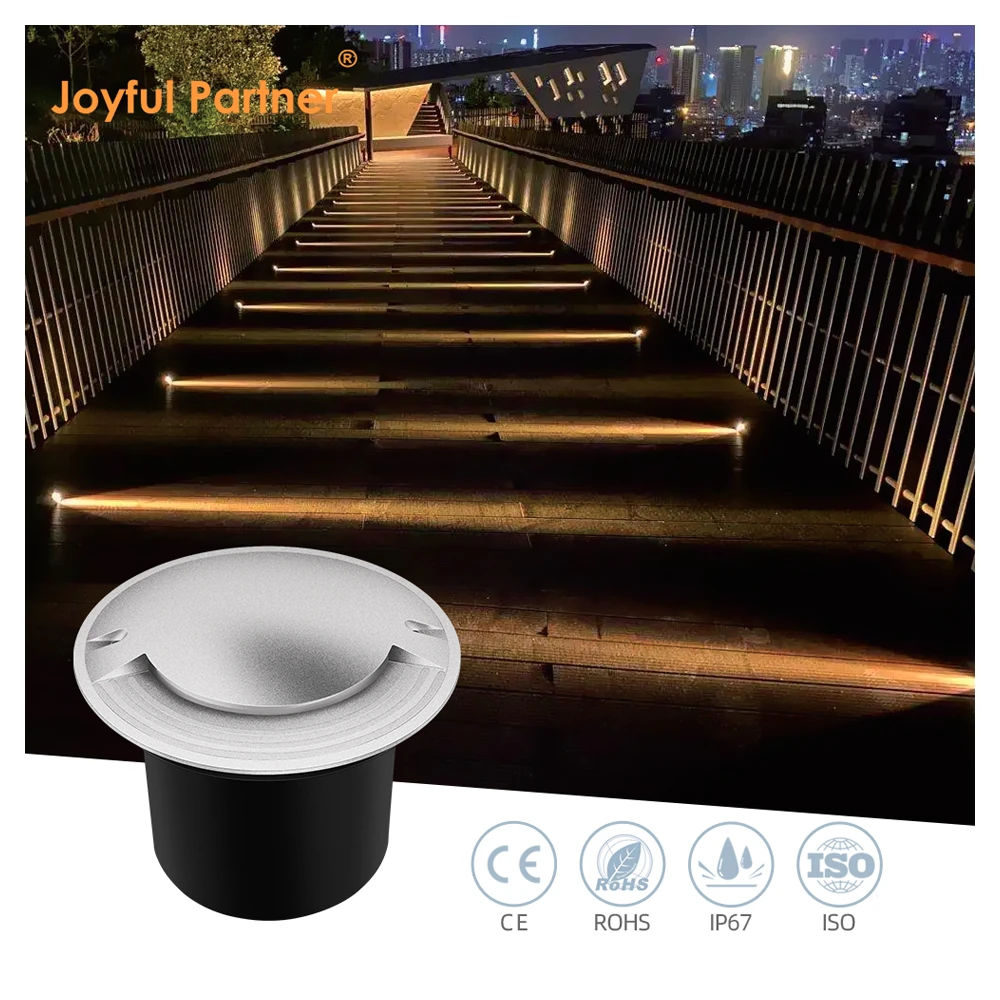

Lumière LED professionnelle à émet latéral encastrée, conçue pour des applications architecturales lourdes en voiture et à fort trafic.

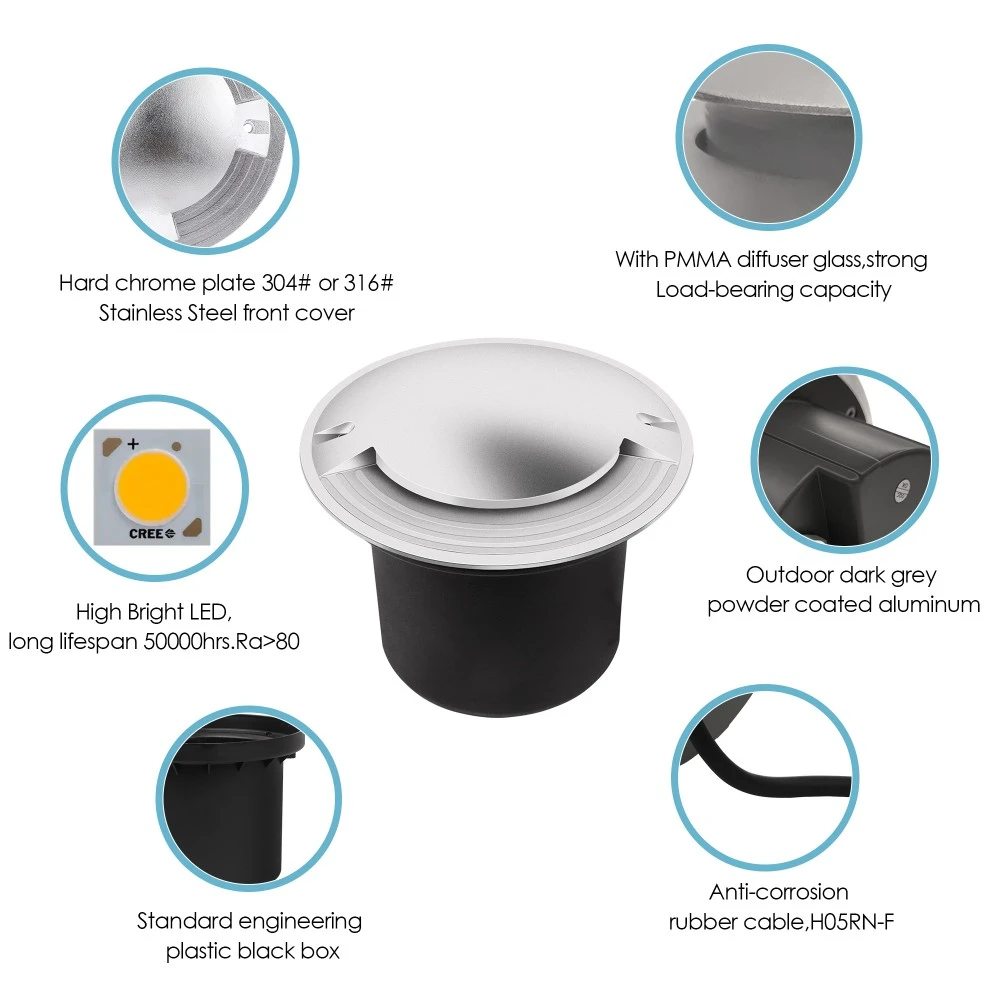

Dispose d’un cache-face premium en acier inoxydable 304 ou 316 avec un chromage dur pour une durabilité et une résistance aux chocs exceptionnelles.

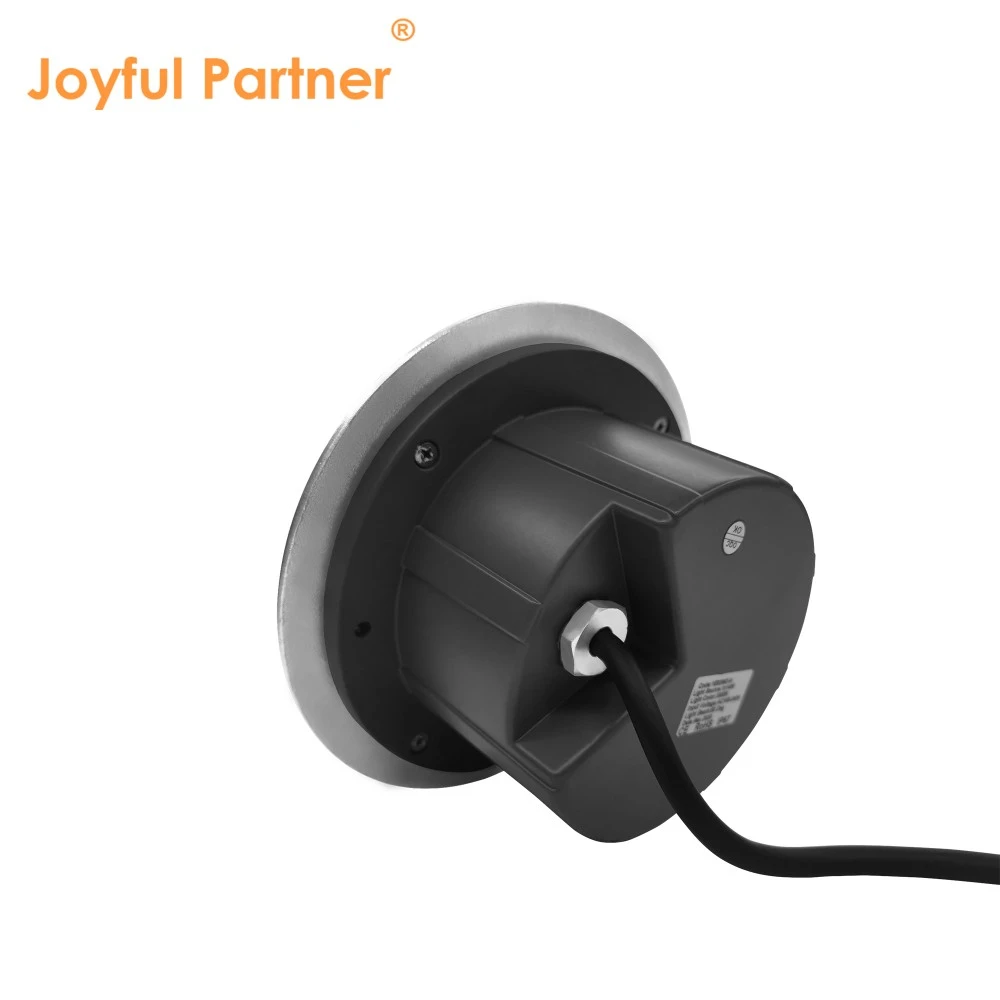

Boîtier robuste en aluminium revêtu en poudre de qualité extérieure (T=60-80um) conçu pour une performance maximale en charge de charge.
Équipé d’un diffuseur spécialisé en PMMA et d’objectifs optiques à haute efficacité (≥85 %) pour un éclairage latéral uniforme.
Certifié pour la sécurité avec un taux d’impact IK10 et une capacité de pression massive de >2000 kg, idéal pour les parkings.
Une protection étanche IP67 fiable assurée par des joints en silicone moulés et des manchons de montage en ABS robustes.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E826068(H)/2E826068(H)/4E826068(H) |
LED en épi 1x8W |
15°/25°/38°/60° |
8.1 |
DC12V/DC24V/AC100-240V |
10 |
|
1E826307(H)/2E826307(H)/4E826307(H) |
SMD2835*30 pièces |
15°/25°/38°/60° |
10 |
DC24V/100-240V |
10 |
|
1E826158(H)/2E826158(H)/4E826158(H) |
1x15W LED COB |
15°/25°/38°/60° |
15.2 |
DC12V/DC24V/AC100-240V |
10 |

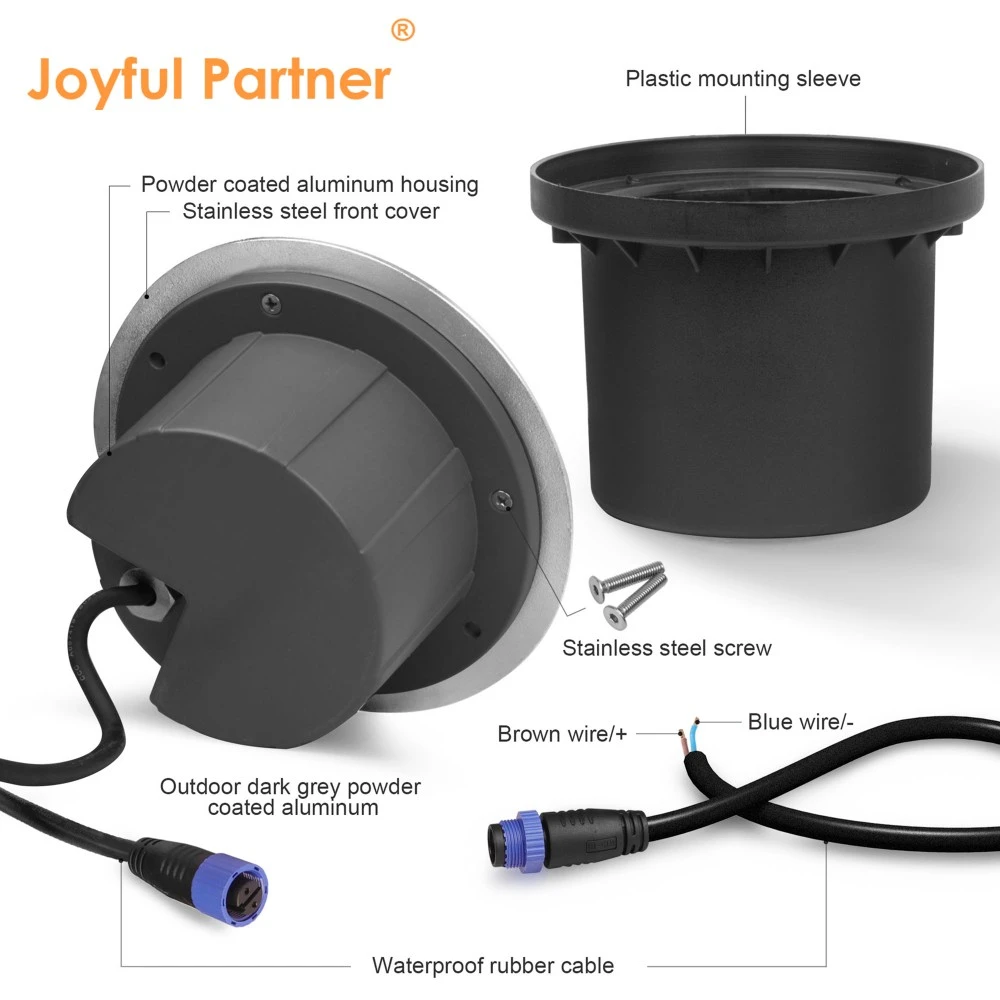

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium en extérieur revêtu en poudre gris foncé T = 60-80um Adhérence ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Plaque chromée dure 304 ou 316 en acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Diffuseur PMMA |
|
Capacité de pression sur le verre |
> 2000 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour couleur unique/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
