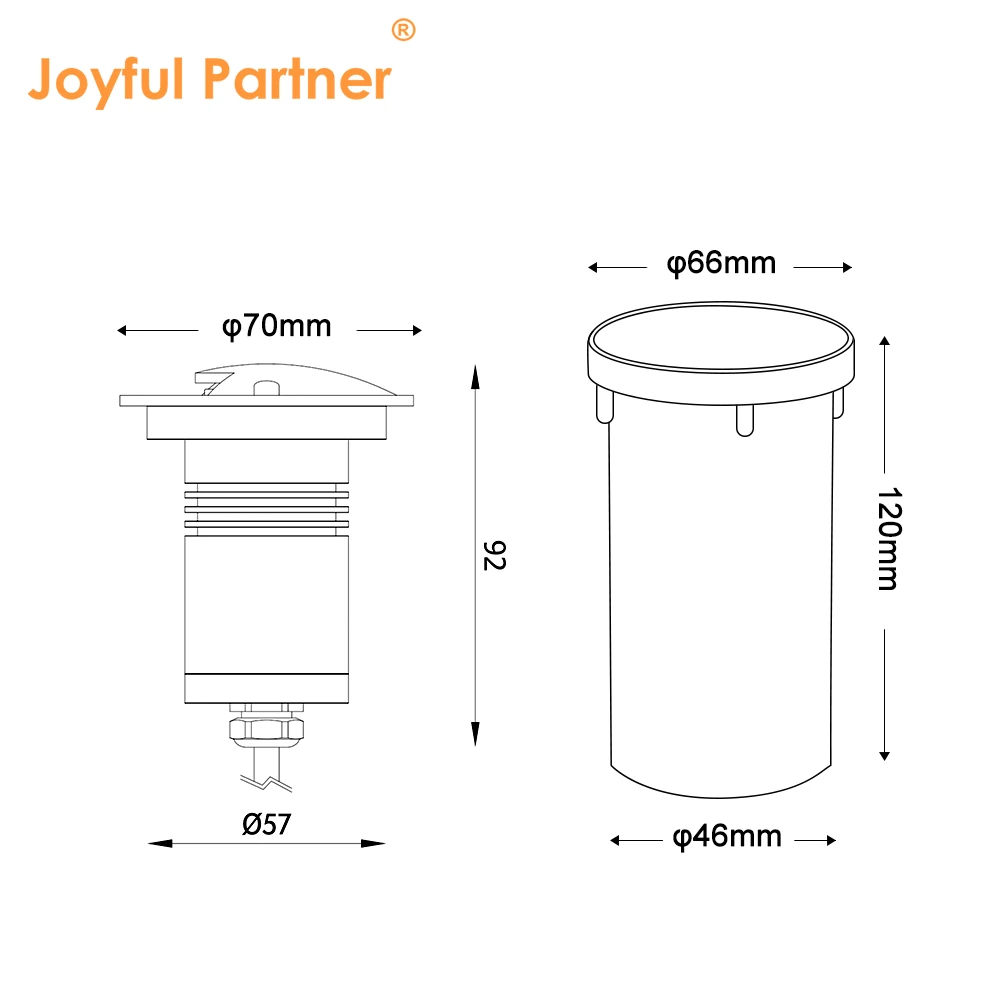

1E84311 (Ø 70mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage en acier inoxydable 304 ou 316
Modèle : Série XE8431X

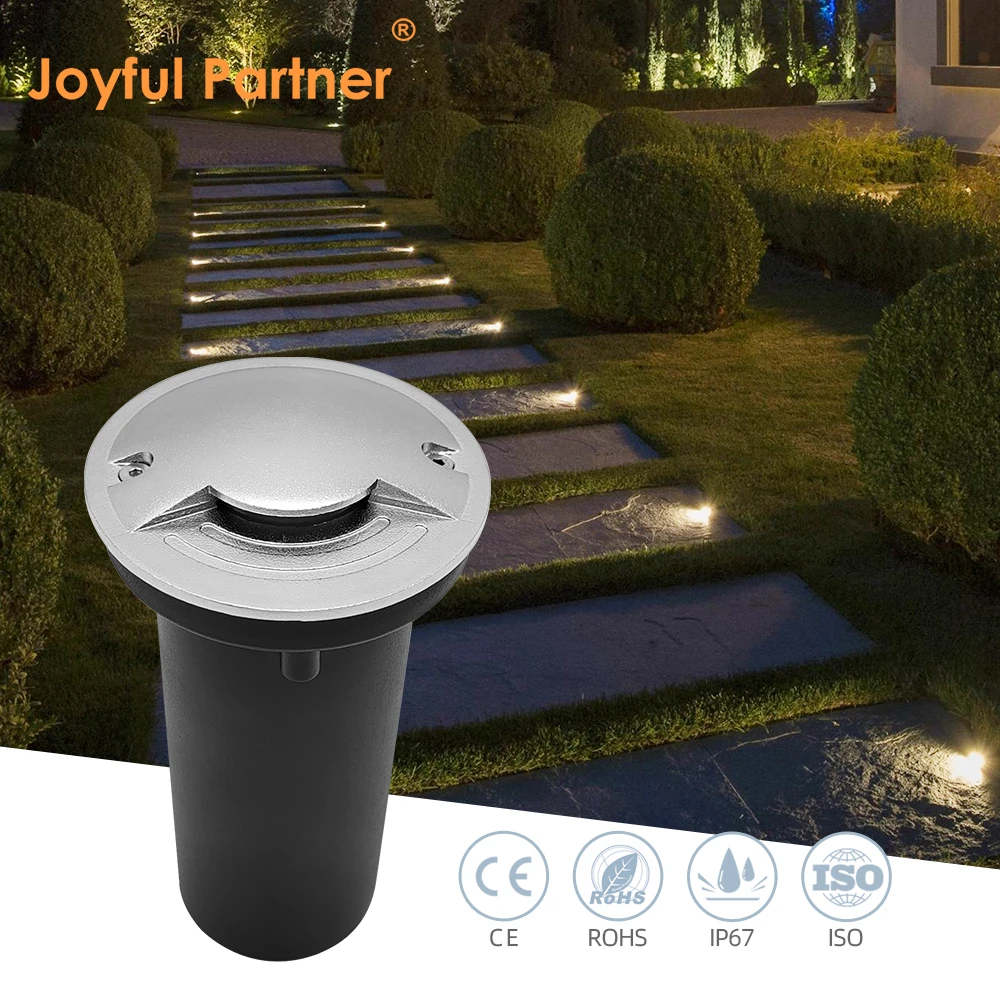

Certification : IP67, RoHS, CE

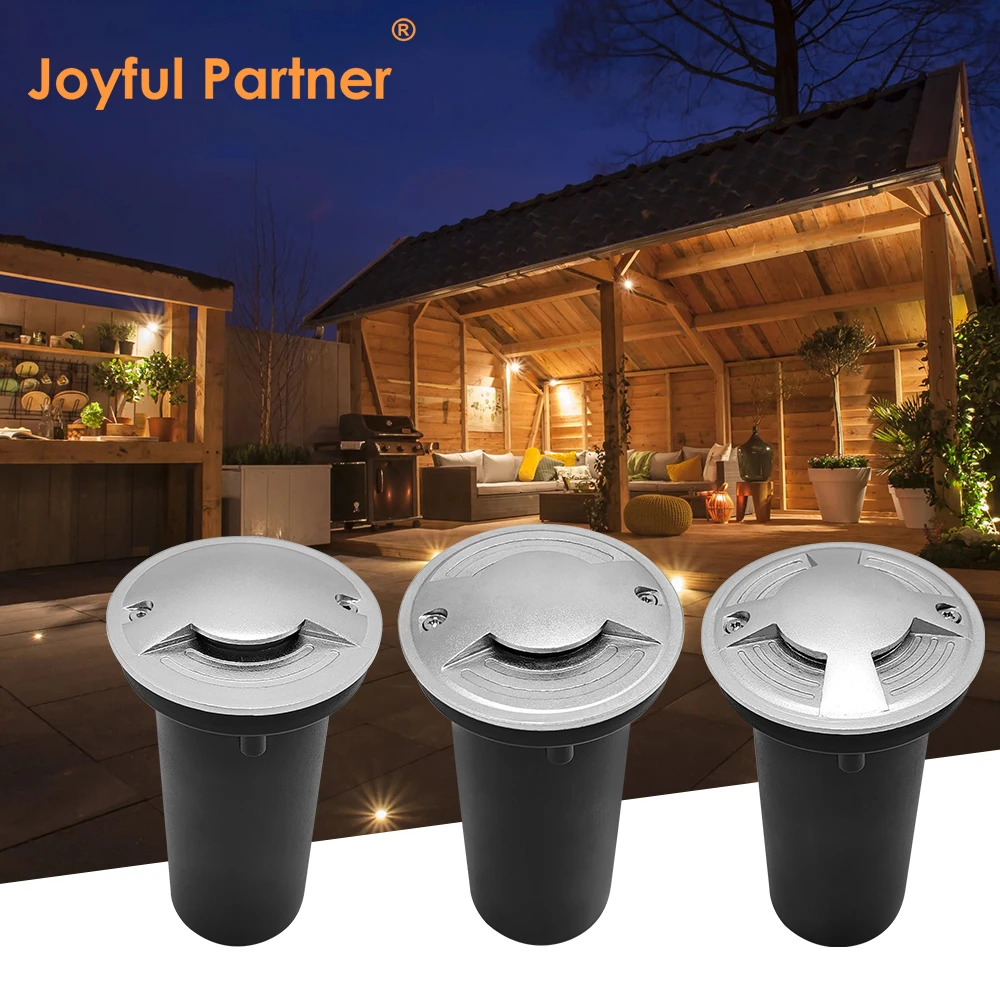

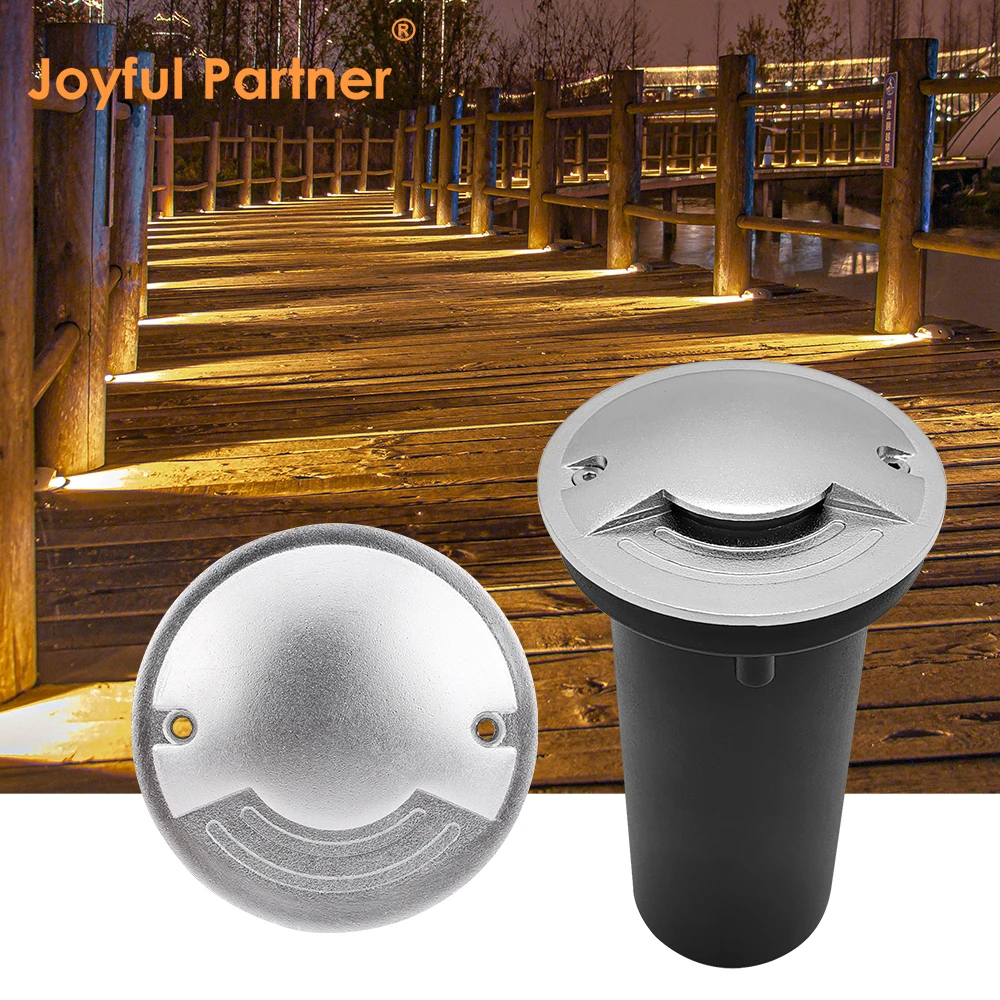

Lumière LED intérieure à émet latéral haut de gamme conçue pour des chemins architecturaux élégants et des mises en valeur paysagères.

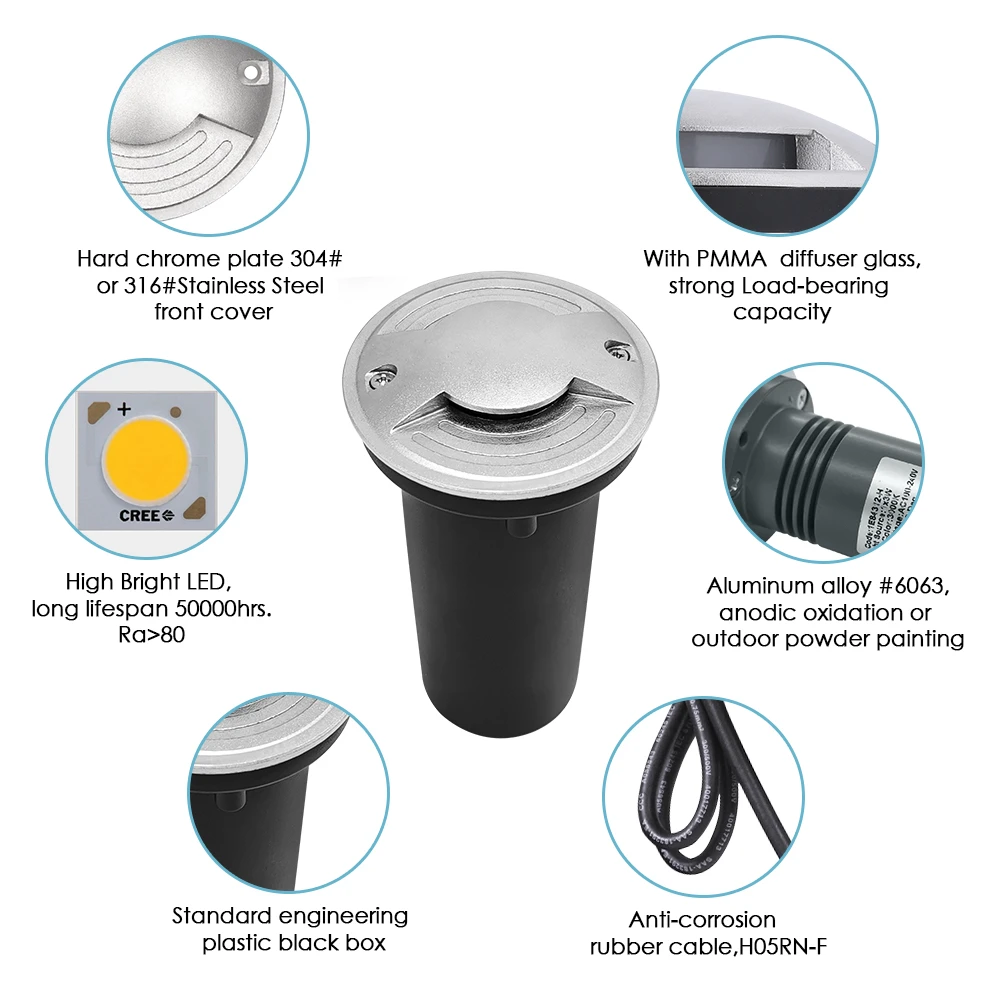

Présente un cache-face en acier inoxydable 304 ou 316 de haute qualité avec une finition chromée dure pour une durabilité maximale.

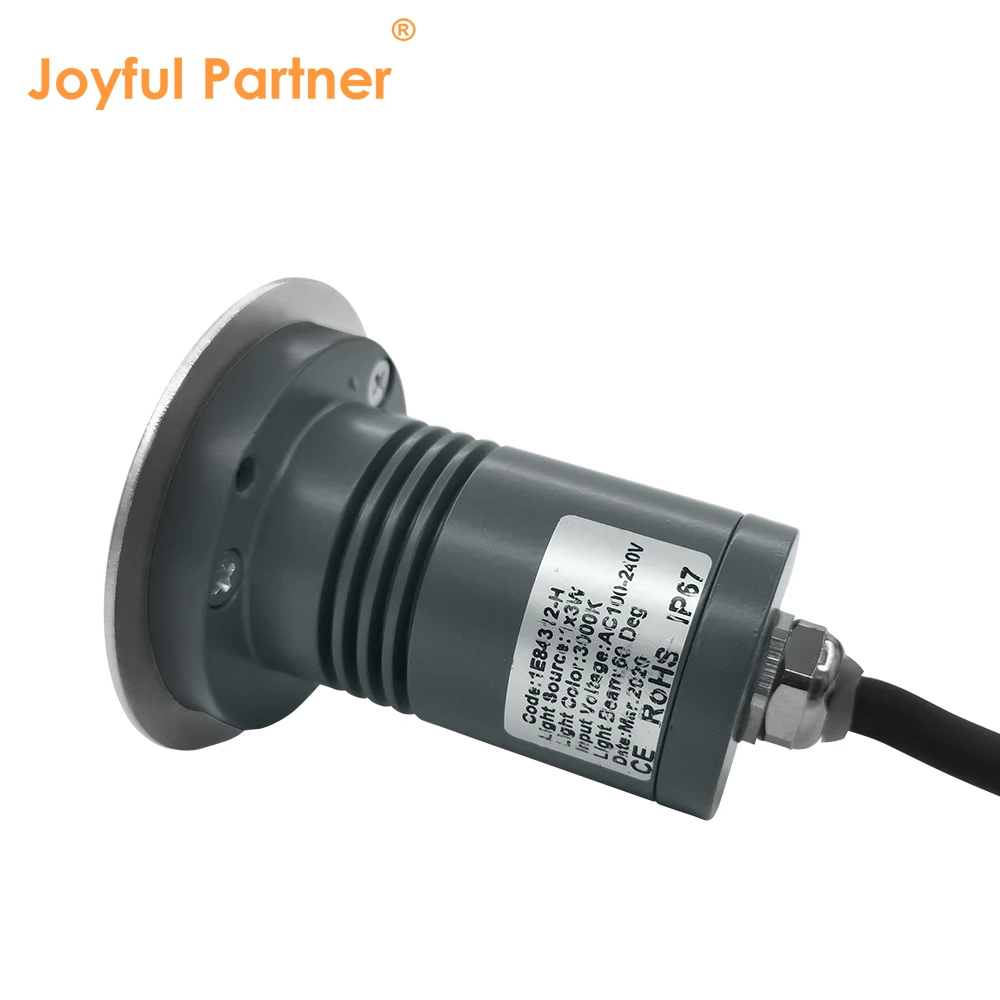

Construit avec un boîtier extérieur durable en aluminium gris foncé revêtu de poudre, assurant une gestion optimale de la chaleur.
Équipé d’un diffuseur PMMA avancé et d’une lentille optique haute efficacité pour une distribution uniforme de la lumière.
Conçu pour une haute sécurité routière avec une résistance aux chocs IK10 et une capacité de pression de >1500 kg.
Protection étanche IP67 fiable obtenue grâce à des joints en silicone moulés et des manchons de montage ABS intégrés.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1E84311(H)/2E84311(H)/4E84311(H) |
LED 1x1W |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
10 |
|
1E84312(H)/2E84312(H)/4E84312(H) |
LED 1x2W |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
10 |
|
1E84316/2E84316/4E84316 |
LED RGB3in1 1x3W |
30°/45°/60° |
3.1 |
DC12V/DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium en extérieur revêtu en poudre gris foncé T = 60-80um Adhérence ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Plaque chromée dure 304# ou 316# Acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Diffuseur PMMA |
|
Capacité de pression sur le verre |
> 1500 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour couleur unique/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
