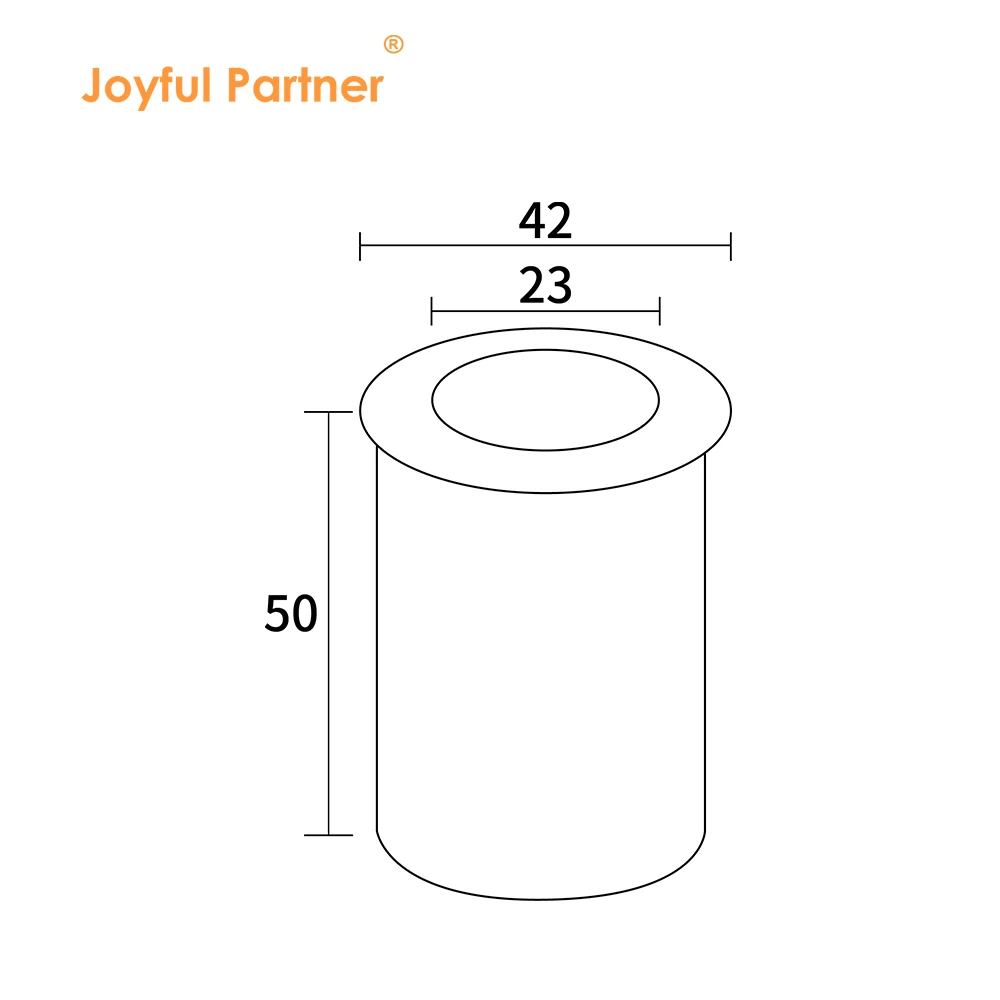

90011 (Ø 42mm)
Classification d’étanchéité : IP68
Matériau : Moulure en acier inoxydable 304 ou 316L
Modèle : Série 9001X
Certification : IP68, RoHS, CE

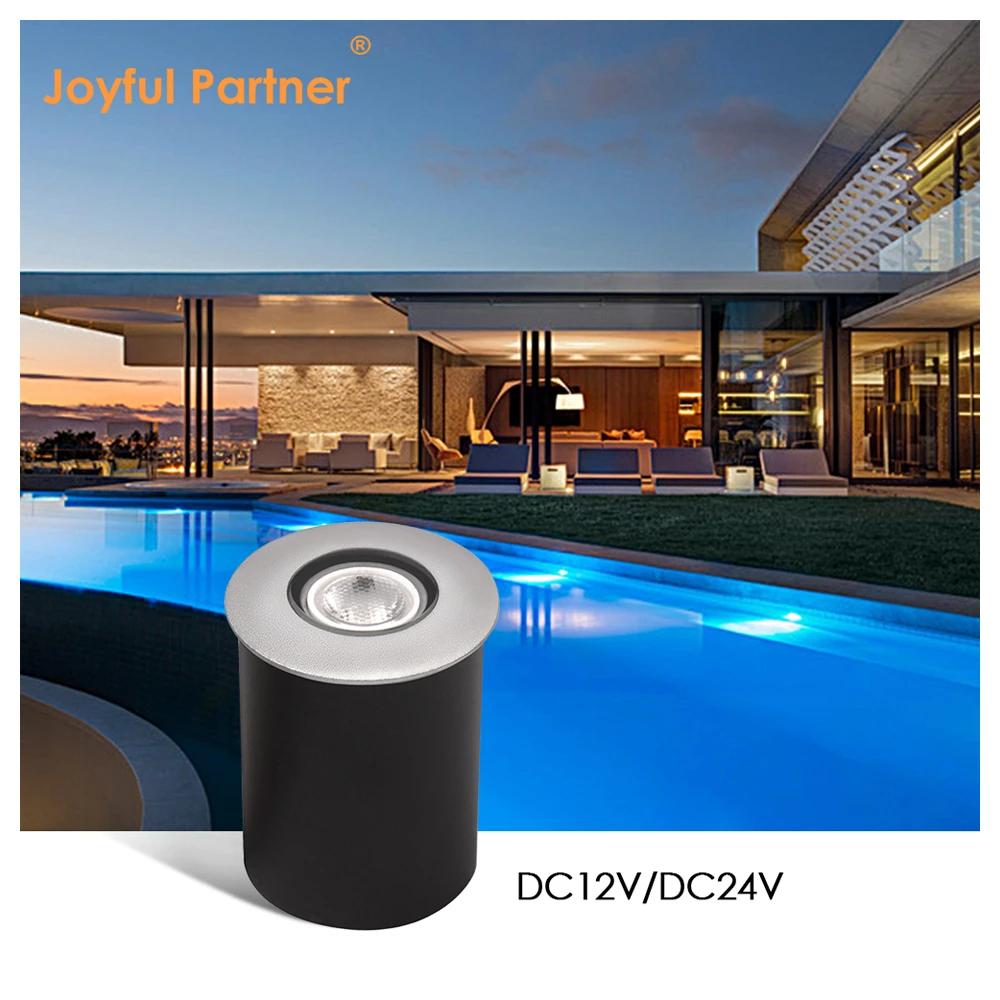

Mini éclairage sous-marin sous-marin intérieur spécialement conçu pour les piscines, fontaines et environnements humides.
Entièrement construit avec des moulures en acier inoxydable de 304 ou 316L pour une résistance exceptionnelle à la corrosion dans l’eau chlorée ou salée.

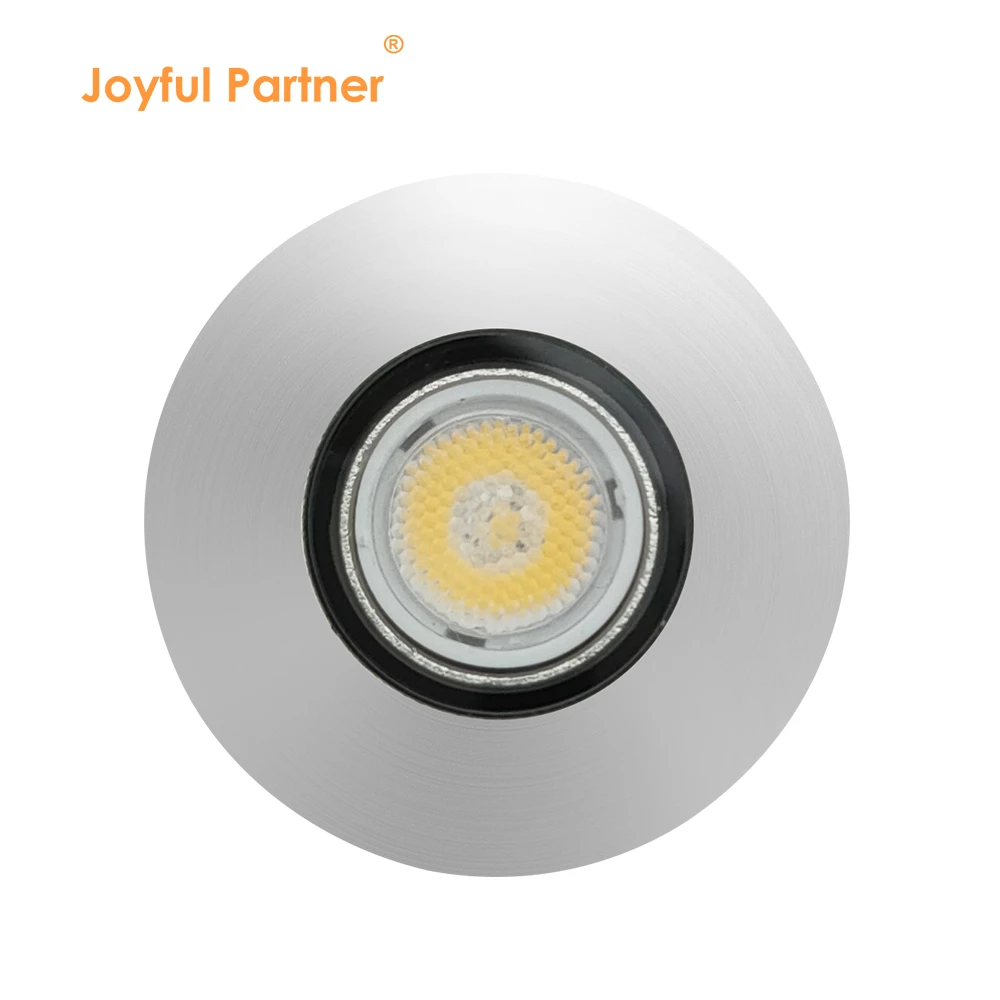

Équipé de verre trempé à étapes à fort impact (T=4mm/6mm) et d’objectifs optiques de précision garantissant une efficacité lumineuse de ≥85 %.

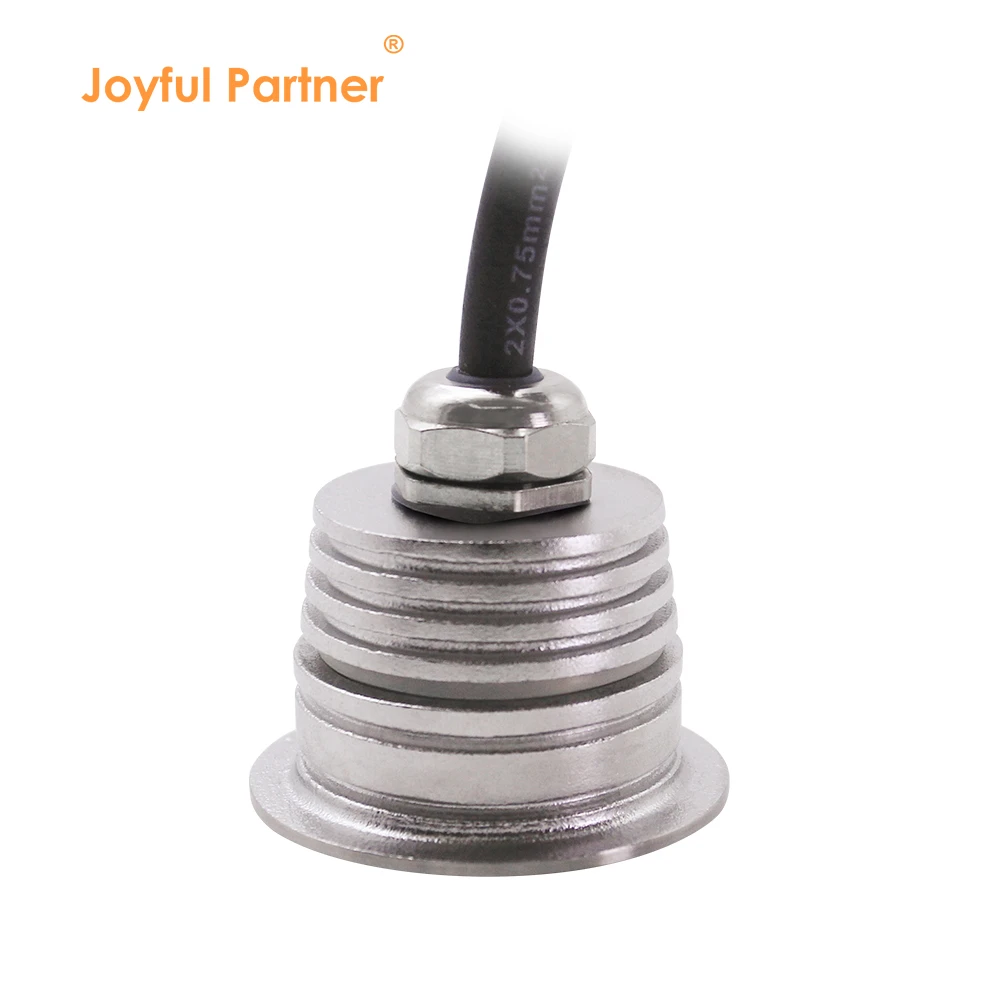

Dispose d’une certification IP68 d’étanche et de presse-presse-toi en cuivre revêtus de nickel PG9 pour garantir une fiabilité totale de la submersibilité jusqu’à 1,0 m de profondeur.
Options de montage polyvalentes avec manchons en aluminium ou plastique, idéales pour une installation encastrée sur les marches, les murs et les sols de la piscine.
Prend en charge à la fois des effets d’éclairage RGB 3en1 à haute efficacité et dynamiques RGB 3en1 pour créer des atmosphères sous-marines vibrantes.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
90011 |
1x1W |
15/25/45/60° |
1.1 |
DC3V 350MA (DC12V/DC24V) |
04 |
|
90012 |
1x2W |
15/25/45/60° |
2.2 |
DC3V 700MA (DC12V/DC24V) |
04 |
|
90011A |
1x1W |
8/15/20/30/45/60° |
1.1 |
DC12V/DC24V |
06 |
|
90012A |
1x2W |
8/15/20/30/45/60° |
2.4 |
DC12V/DC24V |
06 |
|
90016A |
LED RGB3in1 1x3W |
8/15/20/30/45/60° |
3.2 |
DC12V/DC24V |
06 |
|
90011B |
1x1W |
15/25/45/60° |
1.1 |
DC12V/DC24V |
06 |
|
90012B |
1x2W |
15/25/45/60° |
2.4 |
DC12V/DC24V |
06 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Couverture avant et logement |
Acier inoxydable de forme moulure 304 ou 316L |
|
Verre |
Verre trempé à échelons T = 4 mm / 6 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
Cuivre revêtu de nickel PG9 IP68 |
|
PCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB 3in1 = sortie 3 circuits |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur |
|
Manchon de montage |
Manchon aluminium / plastique |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=1m (pour couleur unique) / H05RN-F 4x0,75mm² L=1m (pour RGB) |
