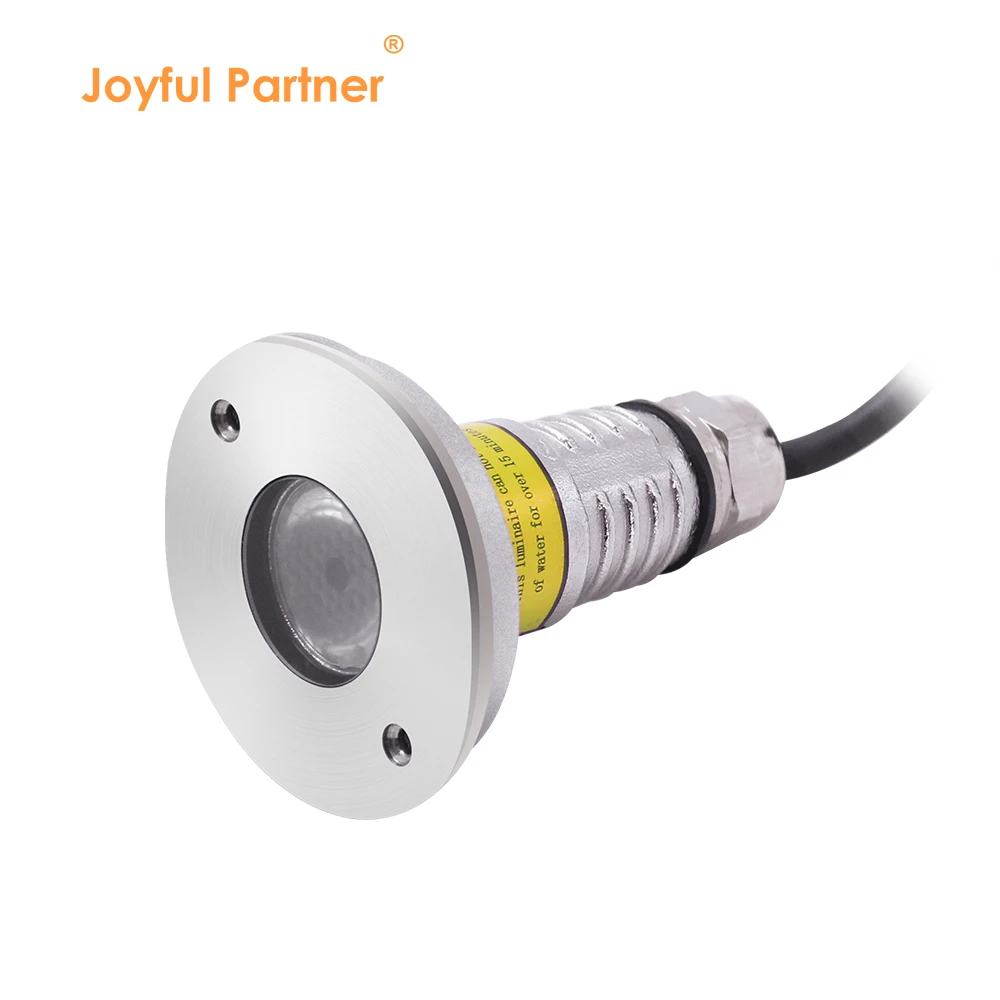

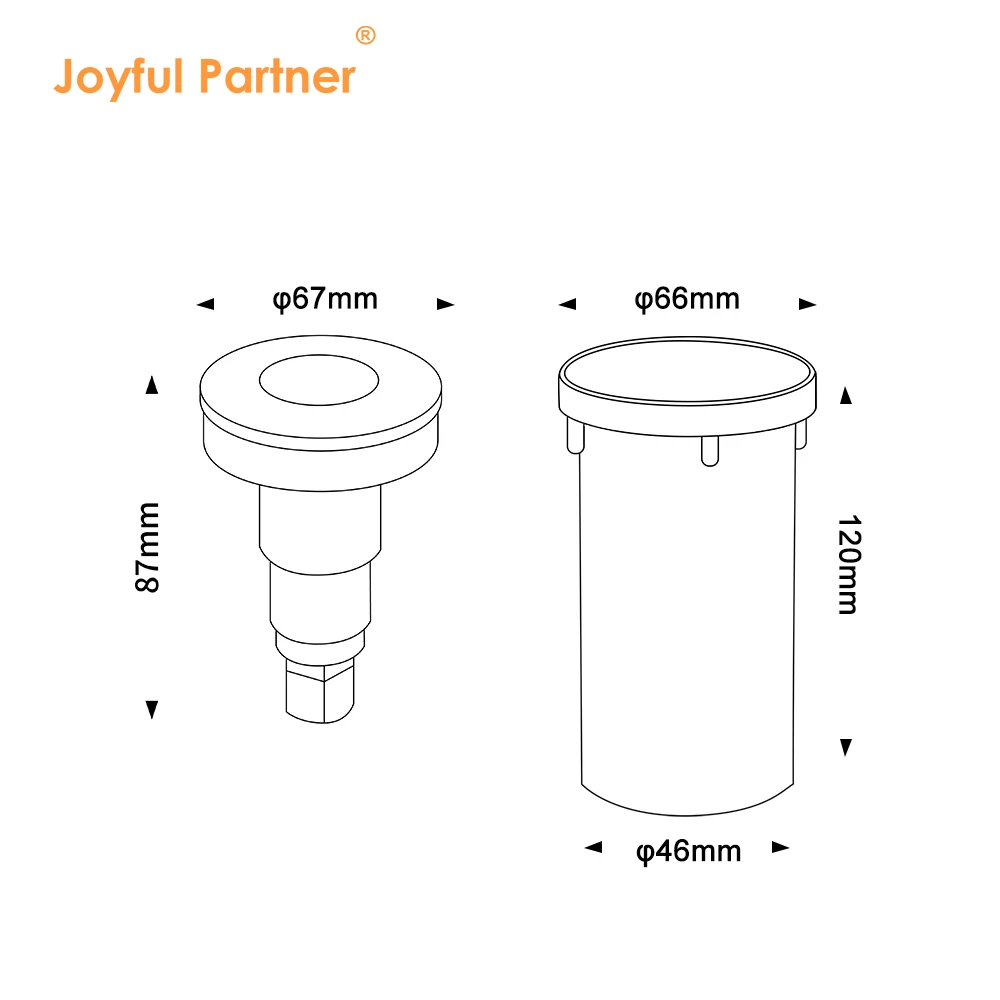

94311 (Ø 67mm)
Classification d’étanchéité : IP68
Matériau : Moulure en acier inoxydable 304 ou 316L
Modèle : Série 9431X
Certification : IP68, RoHS, CE
Éclairage professionnel LED encastré de petite taille conçu pour un éclairage sous-marin précis dans les piscines et fontaines.
Entièrement construite avec des moulures de haute qualité en acier inoxydable de 304 ou 316L pour une meilleure résistance à la corrosion dans des conditions submergées.
Dispose d’une certification d’étanche IP68 et de presse-étouffes en cuivre et nickel PG-11 pour assurer un fonctionnement sous-marin fiable.
Équipé d’options spécialisées de lentilles asymétriques pour fournir une distribution lumineuse ciblée pour les éléments architecturaux de la piscine.
Conçu avec un verre trempé en escalier de 7 mm d’épaisseur et des joints en silicone moulés fiables pour une utilisation sous-marine sécurisée jusqu’à 1,0 m de profondeur.
Des solutions d’éclairage incluant des LED haute puissance monocolore et RGB 3in1 pour des effets d’éclairage de piscine créatifs et dynamiques.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
94311(AS) |
1x1W |
8°/15°/25°/30°/45°/60° |
1,1W |
DC12V/DC24V |
07 |
|
94312(AS) |
1x2W |
8°/15°/25°/30°/45°/60° |
2,4W |
DC12V/DC24V |
07 |
|
94316(AS) |
1x3W RGB3en1 |
30°/45°/60° |
3,2W |
DC12V/DC24V |
07 |

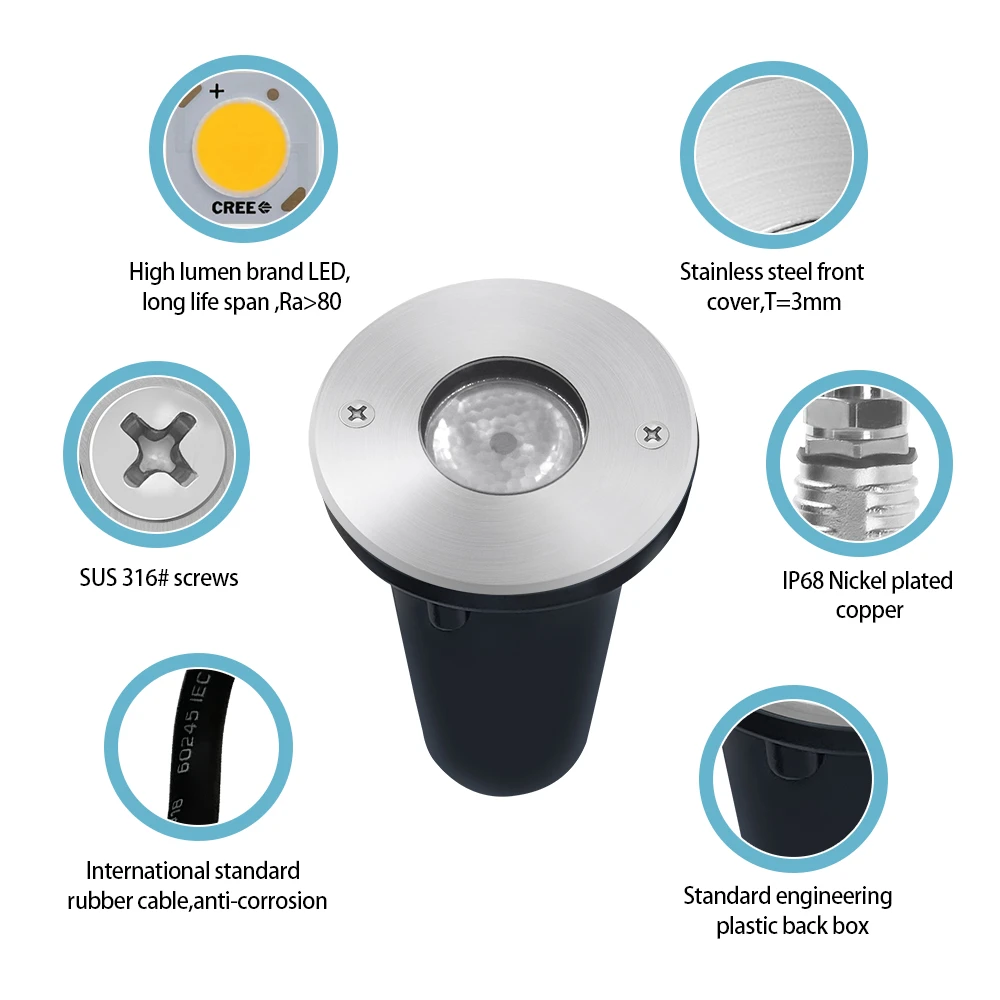

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement et couverture avant |
Acier inoxydable de forme moulure 304 ou 316L |
|
Verre |
Verre trempé par échelons T = 7 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
IP-68 PG-11 revêtu de cuivre et de nickel |
|
PCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB 3 en 1 = sortie 3 circuits. |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur. |
|

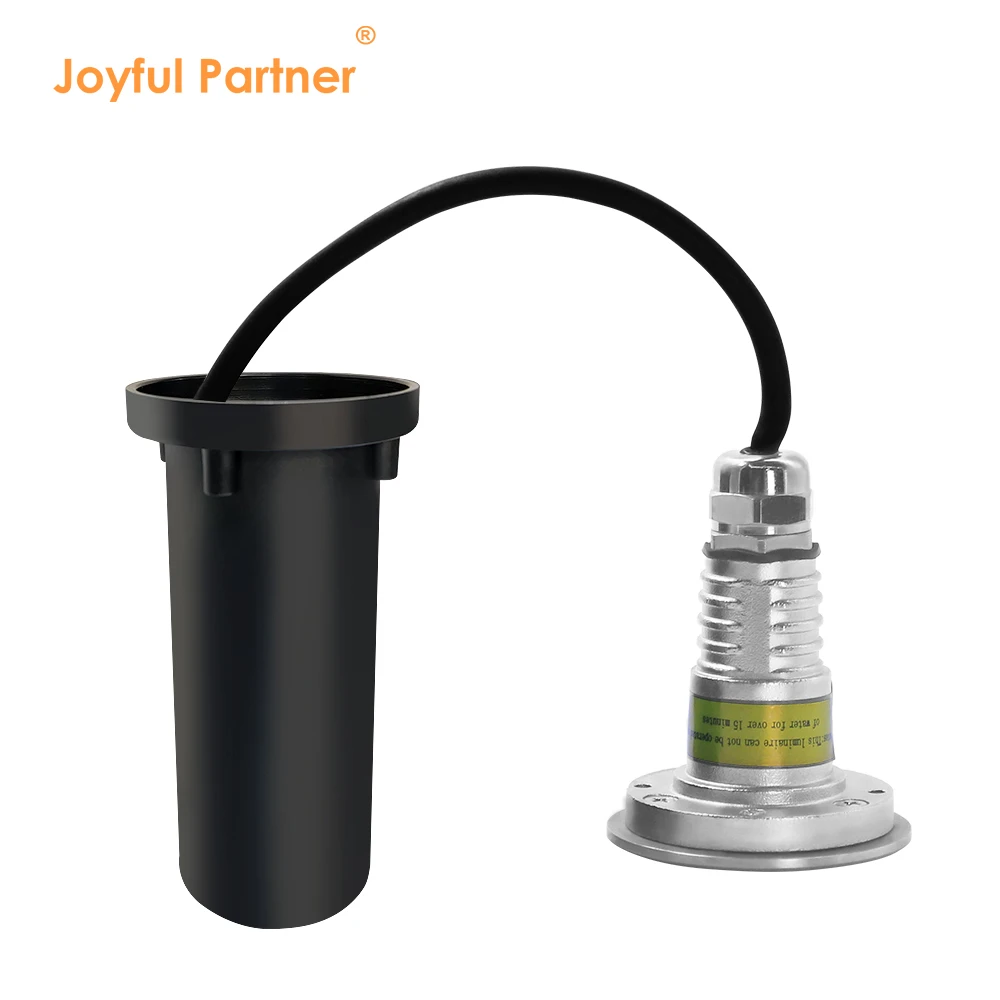

Manchon de montage |
Plastique |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (pour une seule couleur) / H05RN-F 4*0,75mm² L=2m (pour RGB) |
