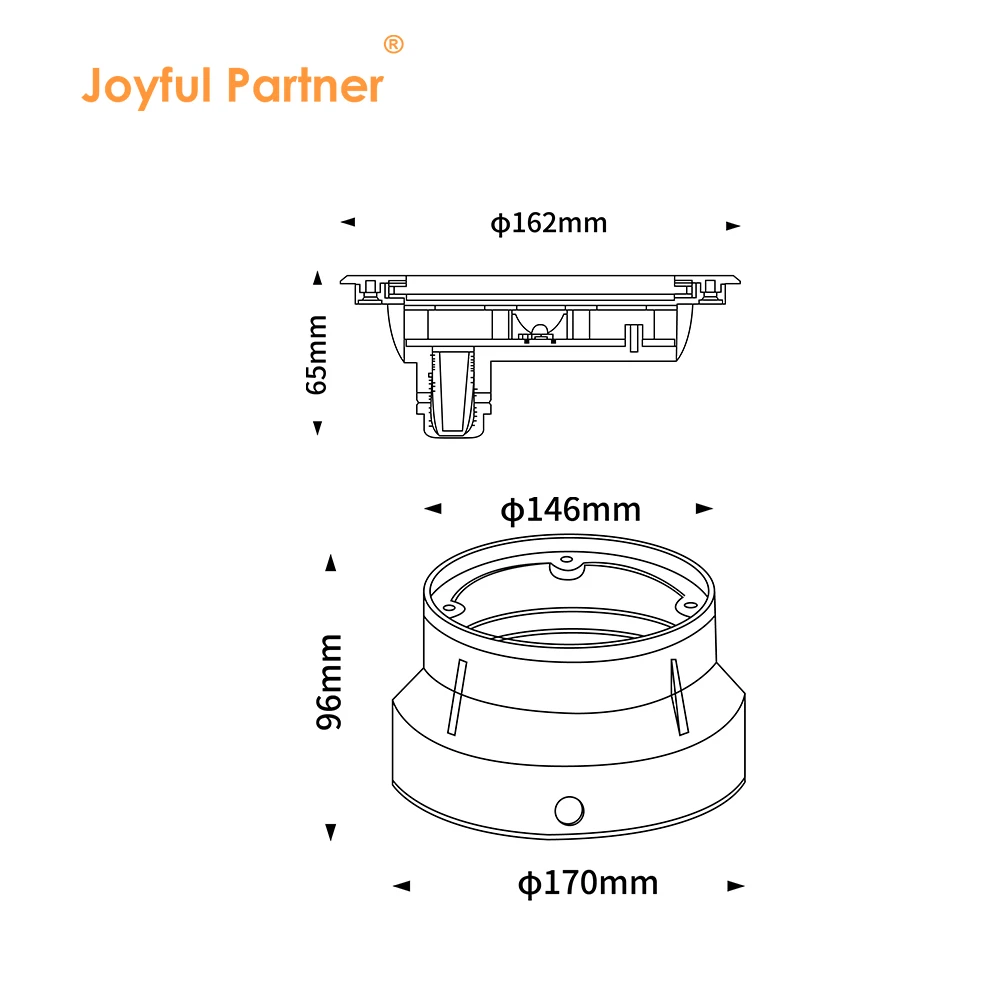

94791 (Ø 162 mm)
Classification d’étanchéité : IP68
Matériau : Boîtier en acier inoxydable de 304 ou 316L de forme moulure et accessoires
Modèle : Série 9476X / 9479X / 9474X
Certification : IP68, RoHS, CE

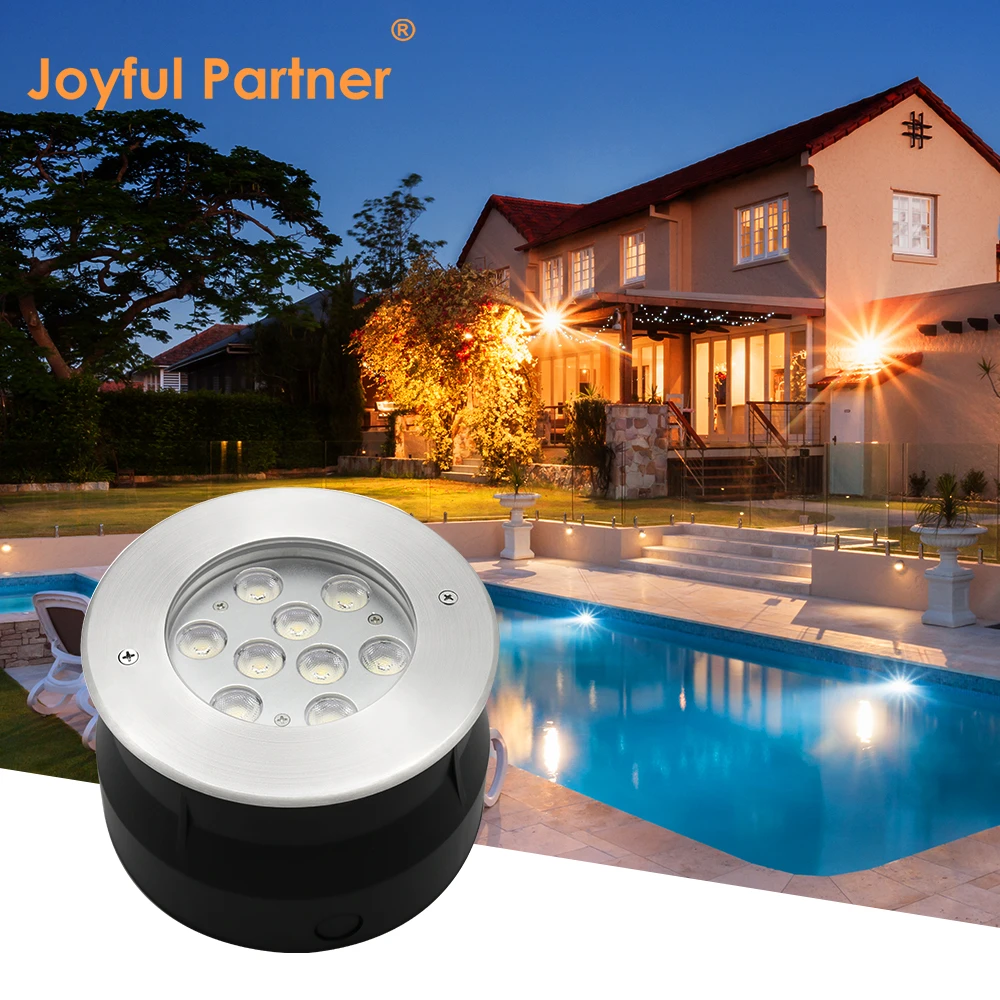

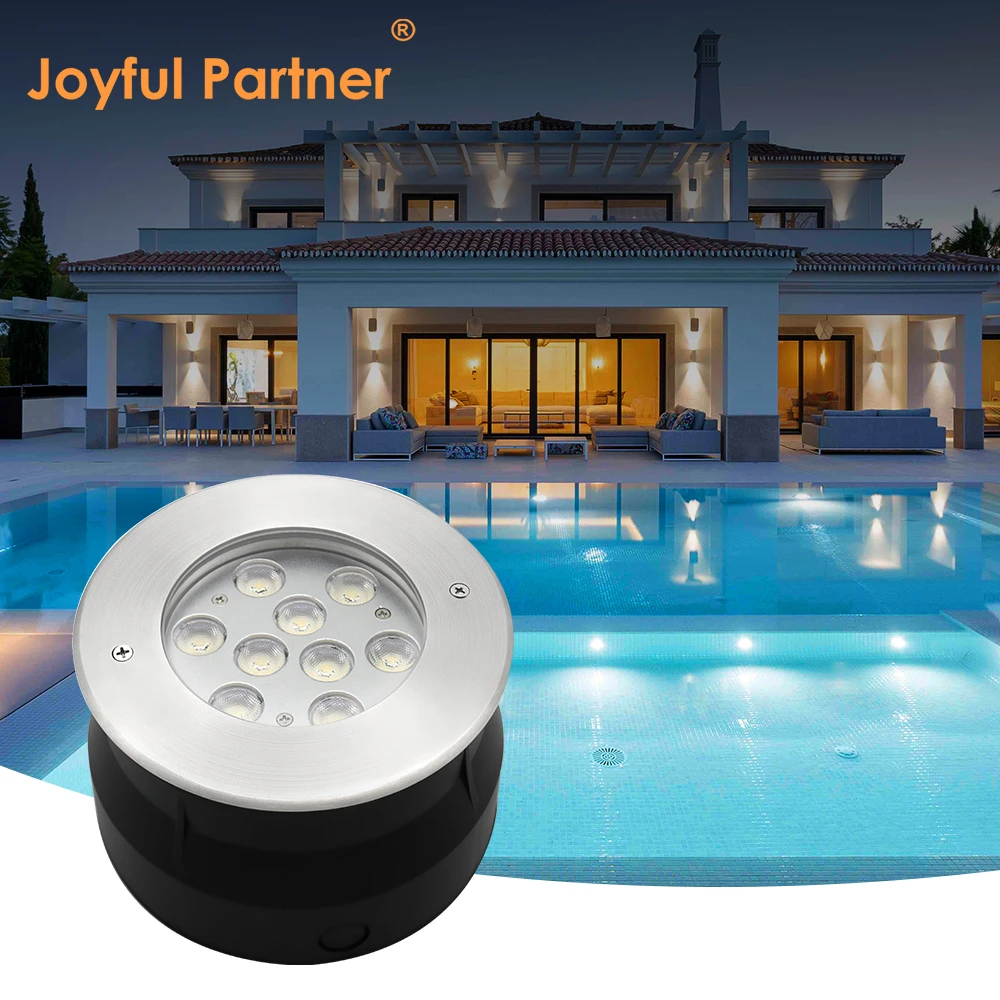

Éclairage professionnel LED encastré à haute puissance, conçu pour les projets sous-marins commerciaux et résidentiels haut de gamme.
Construction complète en acier inoxydable utilisant SUS304 ou 316 pour le boîtier et tous les accessoires afin d’assurer une longévité maximale.
Conçu avec un verre trempé de 8 mm d’épaisseur et une protection submersible IP68 pour un fonctionnement fiable jusqu’à 1,0 m de profondeur.
Propose des objectifs optiques à haute efficacité (≥85 %) avec plusieurs angles de faisceau et des configurations spécialisées d’objectifs asymétriques.
Équipé de prétendants à câbles en cuivre et nickel PG-11 et de joints en silicone moulés pour une étanchéité supérieure.
Large gamme d’options d’éclairage allant de 6,5W à 25,2W, incluant une seule couleur, RGB 3in1 et technologie RGBW 4in1 LED avancée.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
94761(AS) |
6x1W |
15°/30°/45° |
6,5W |
DC24V |
08 |
|
94762(AS) |
6x2W |
15°/30°/45° |
14W |
DC24V |
08 |
|
94766(AS) |
6x3W RGB3en1 |
15°/30°/45° |
17,8W |
DC24V |
08 |
|
94791 |
9x1W |
15°/25°/45°/60° |
9,6W |
DC12V/DC24V |
08 |
|
94792 |
9x2W |
15°/25°/45°/60° |
19,8W |
DC12V/DC24V |
08 |
|
94793 |
9x1W RGB |
15°/25°/45°/60° |
9,2W |
DC12V/DC24V |
08 |
|
94794 |
9x2W RGB |
15°/25°/45°/60° |
17,5W |
DC12V/DC24V |
08 |
|
94796 |
9x3W RGB3in1 |
25°/45°/60° |
25,2W |
DC12V/DC24V |
08 |
|
94749(AS) |
4x5W RGBW4in1 (P = 3000K 4000K 6000K) |
15°/25°/30°/45°/60° |
20,4W |
DC24V |
08 |
|
94747(AS) |
LED 4x5W |
15°/25°/30°/45°/60° |
24,8W |
DC24V |
08 |

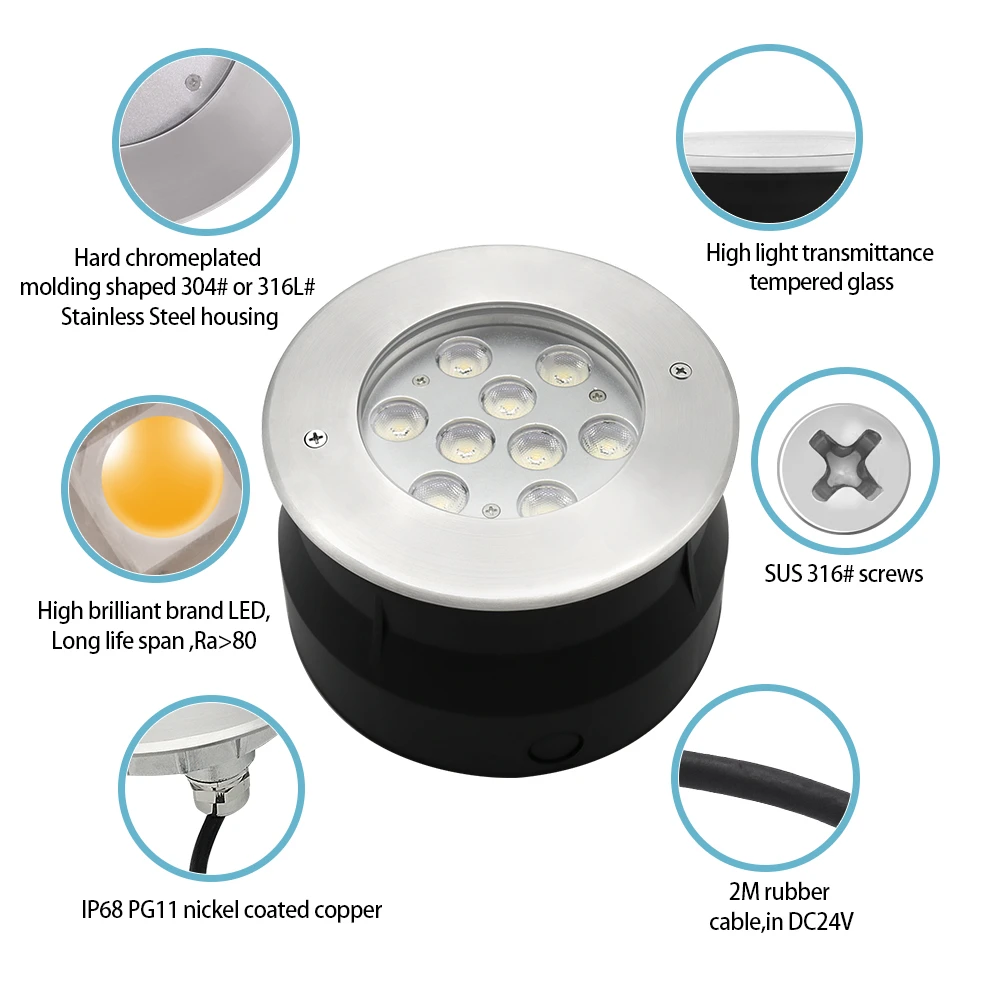

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Couverture avant et logement |
Acier inoxydable de forme moulure 304 ou 316L |
|
Verre |
Verre trempé T = 8 mm |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Prétension |
IP-68 PG-11 revêtu de cuivre et de nickel |
|
MCPCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB = sortie 3 circuits. LED RGB 3en1 = sortie 3 circuits. |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur. |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=2m (pour couleur unique) / H05RN-F 4x0,75mm² L=2m (pour RGB) |
|
Manchon de montage |
Plastique |
