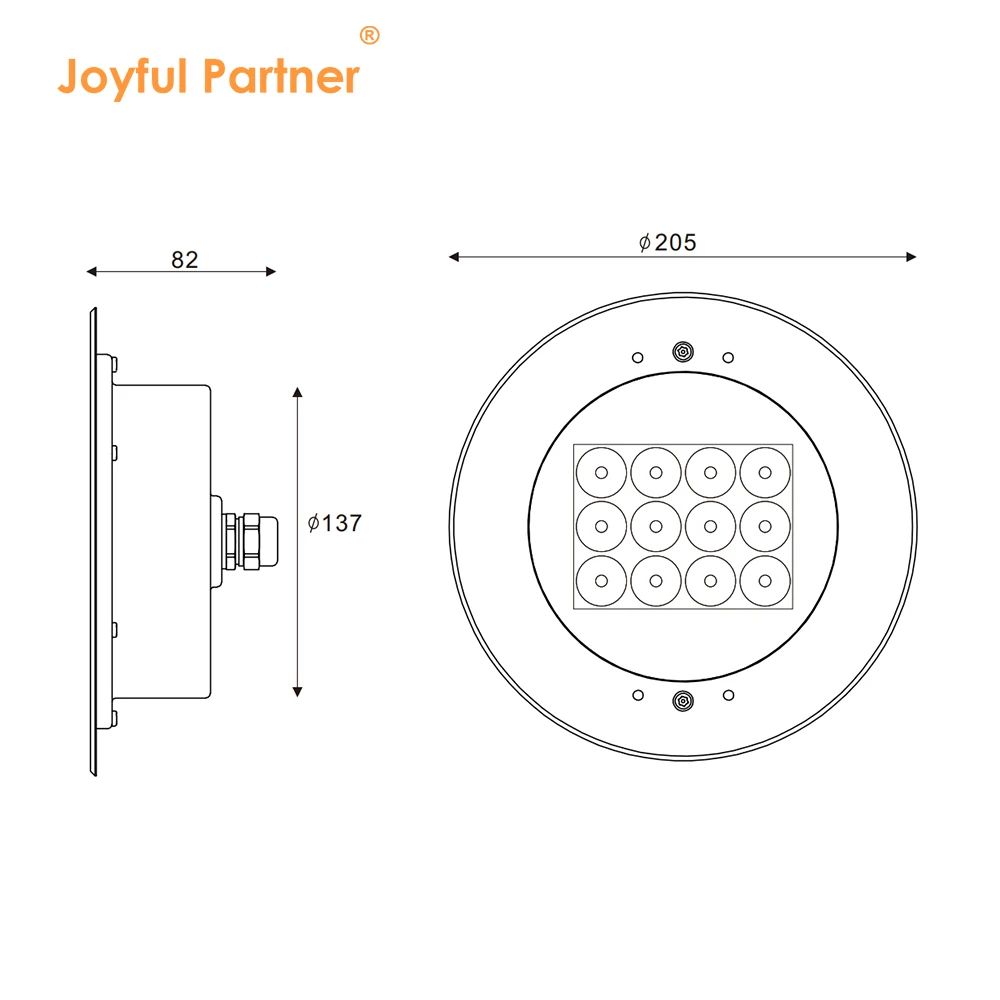

JPD18012X(Ø 205*H120 mm)
Classification d’étanchéité : IP68

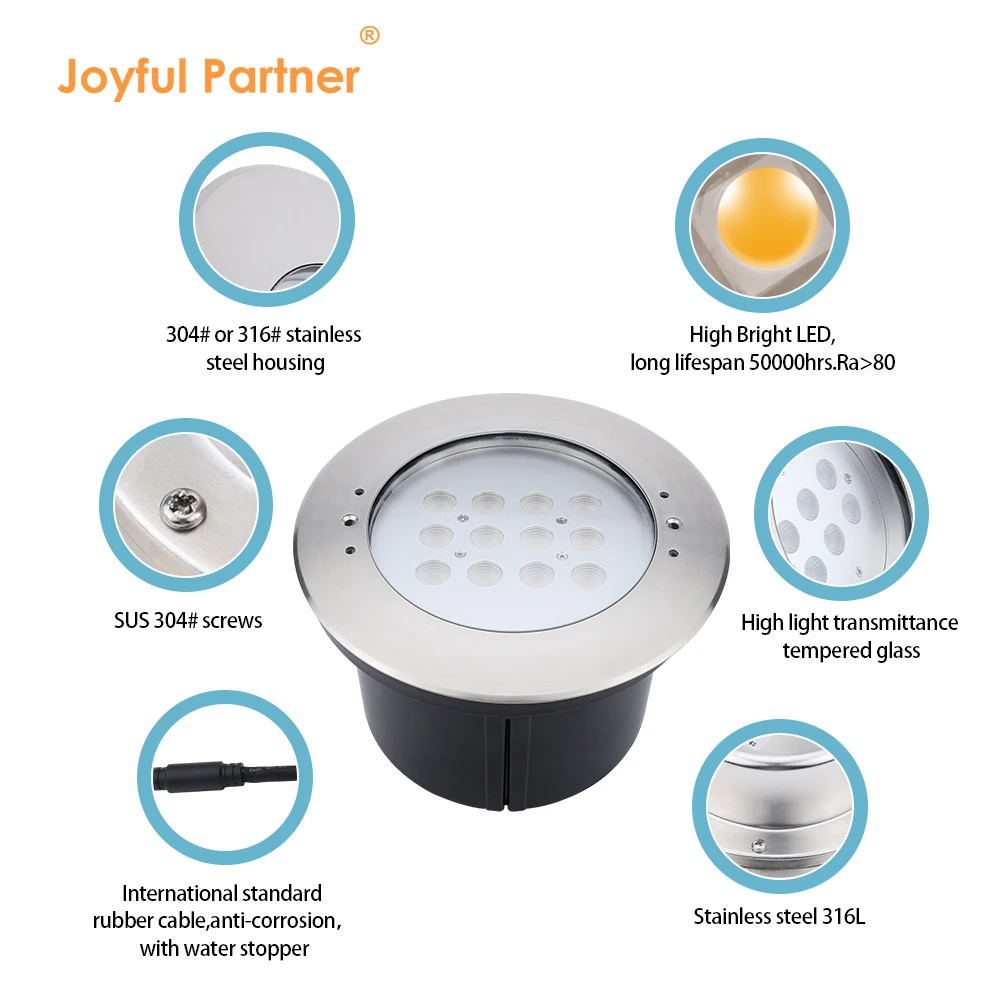

Matériau : Acier inoxydable en forme de moulure dur chromé SUS 316L #
Modèle : Série JPD18012X
Certification : IP68, RoHS, CE, adapté aux applications avec ou sans eau

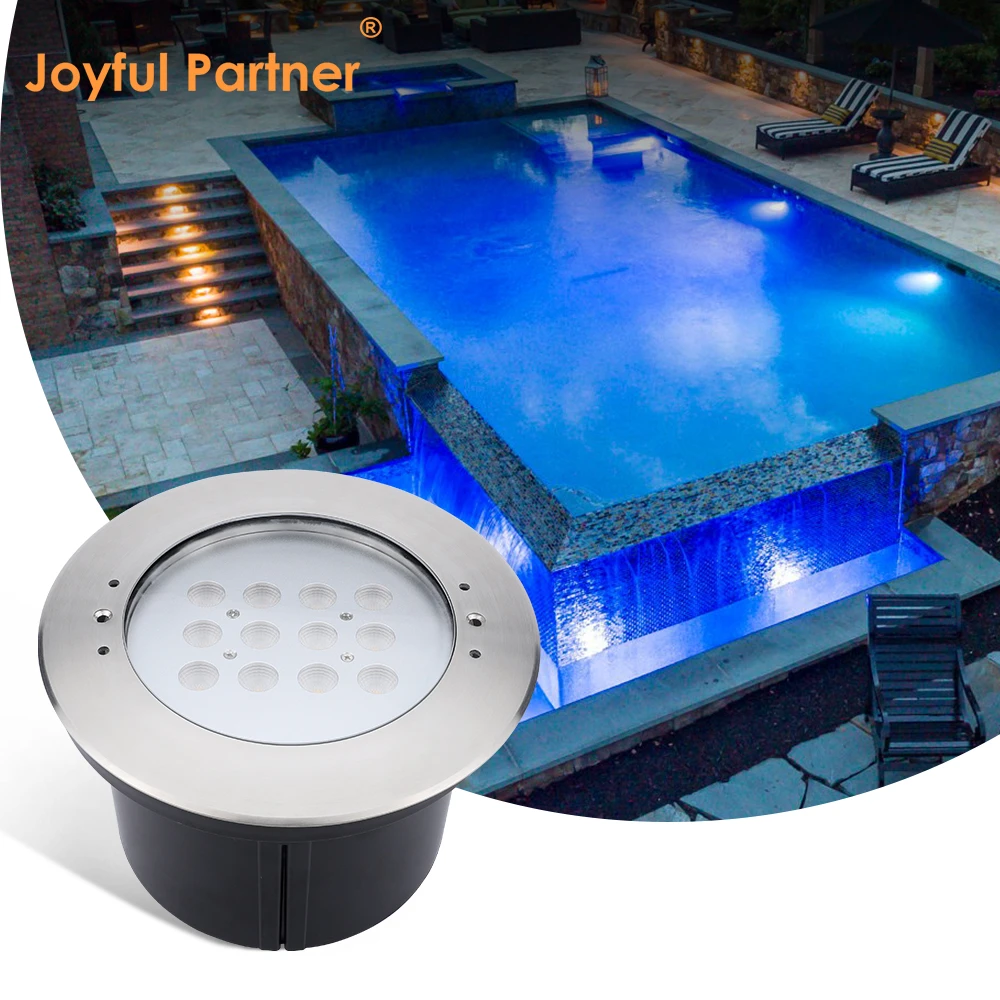

Le JPD18012X est un luminaire encastré conçu pour deux environnements : un mur de piscine en béton ou un lit paysager enfoui. Douze LED partagent une face en acier inoxydable de 170 mm qui est presque affleurante avec la finition, de sorte qu’une série de luminaires se lit comme une seule ligne de lumière plutôt qu’une rangée de sources séparées.
Un objectif de haute qualité évalué à 85 % d’efficacité façonne la sortie, tandis que la distribution asymétrique maintient la lumière sur le sol et les murs de la piscine plutôt que dans les yeux de quelqu’un debout au bord. Des angles de poutre de 8 à 90 degrés couvrent des accents étroits et des lavages larges de bassin. Les versions blanches fonctionnent sur un circuit, RGB 3in1 et RGBW 4in1 en font trois.

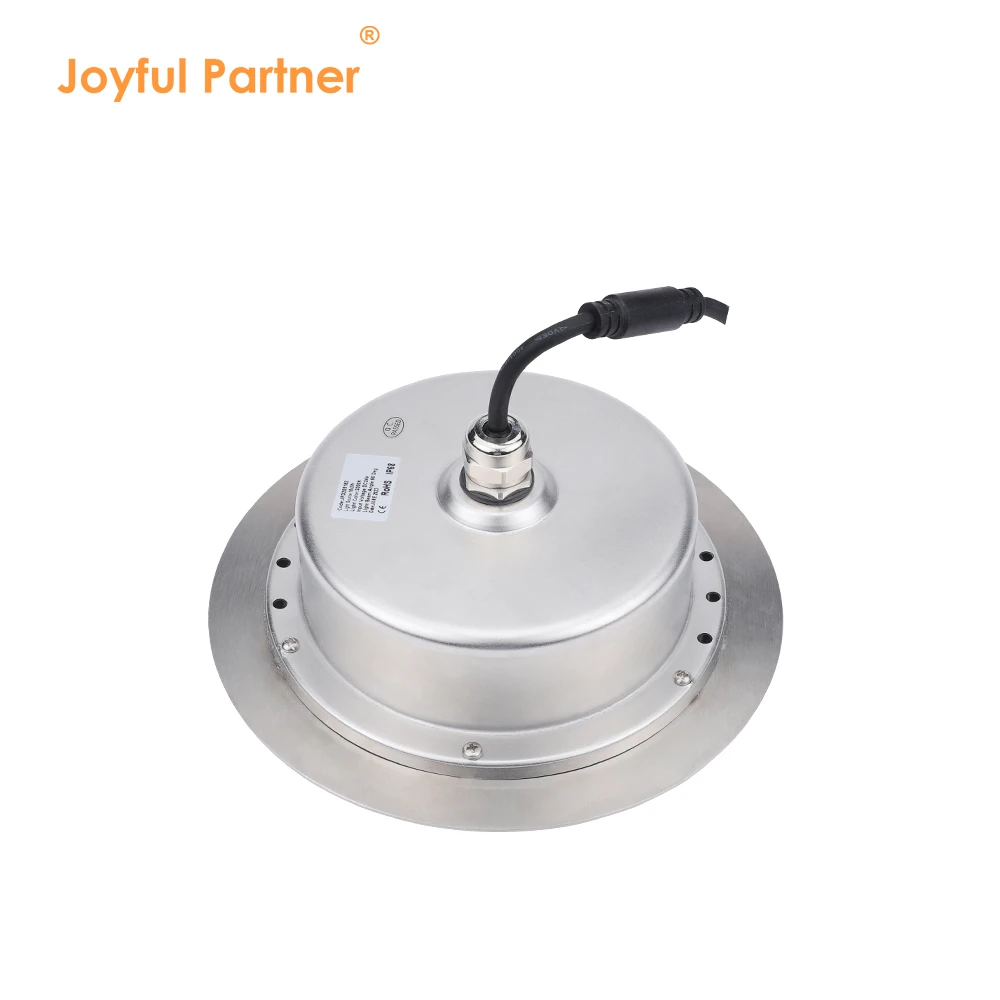

Le capot avant est moulé en acier inoxydable SUS 316L avec chrome dur, scellé contre du verre trempé à papas de 8 mm. Un circuit imprimé en aluminium au-dessus de 2,0 W/mK transporte la chaleur loin des LED, un gland de garde PG 11 nickel revêtu de nickel verrouille le câble H05RN-F de deux mètres, et l’ensemble est homologué IP68 pour l’eau de moins vingt à quarante degrés Celsius à des profondeurs inférieures à deux mètres, avec protection contre les impacts IK06.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
JPD180121 |
LED 12X1W |
8°/15°/25°/30°/45°/60°/90° |
12.0 |
DC24V |
08 |
|
JPD180122 |
LED 12X2W |
8°/15°/25°/30°/45°/60°/90° |
24.1 |
DC24V |
08 |
|
JPD180126 |
LED RGB3in1 12x2W |
8°/15°/25°/30°/45°/60°/90° |
24.0 |
DC12V/DC24V |
08 |
|
JPD180129 |
LED RGBW4in1 12x3W |
25°/30°/45°/60°/90° |
36.0 |
DC24V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement et couverture avant |
Acier inoxydable en forme de moulure dur chromé SUS 316L # |
|
Verre |
Verre trempé par escaliers T = 8 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
Cuivre IP-68 PG-11 revêtu de nickel |
|
PCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Sortie à courant constant. LED monocolore = sortie à un circuit. LED RGB 3in1 = sortie 3 circuits. |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (pour une seule couleur) / H05RN-F 4*0,75mm² L=2m (pour RGB) / H05RN-F 5*0,75mm² L=2m (pour RGBW) |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C inférieure à 2 mètres de profondeur. |
|

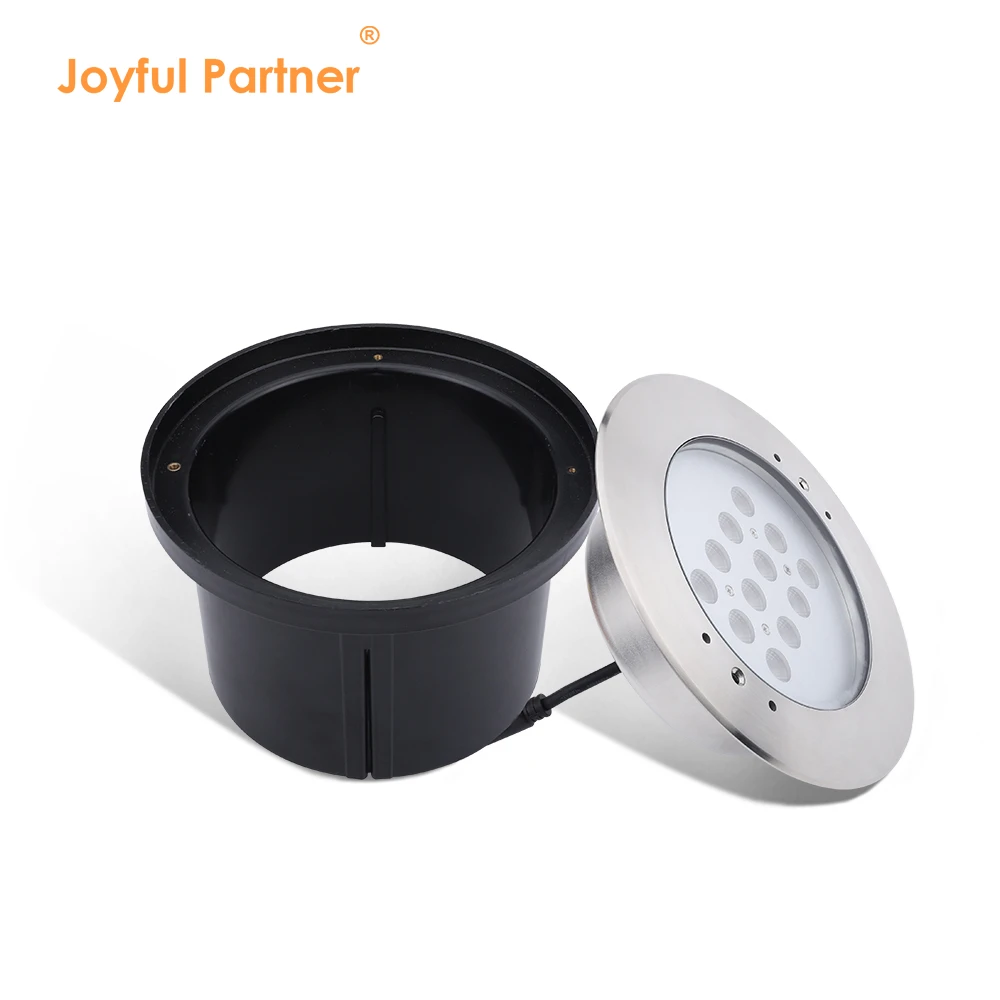

Manchon de montage |
Plastique |
Conception à double usage en retrait : un luminaire pour l’eau et le sol. Douze LED sont placées derrière un couvercle en verre trempé à degrés avec une lentille optique évaluée à 85 % d’efficacité, répartissant un bassin de lumière uniforme au lieu d’un seul point chaud. La boîte arrière en plastique permet à la lampe de s’enfoncer dans les murs en béton de la piscine ou dans les massifs enfouis avec la même surface propre, presque à fleur.
Fabrication et optique : Le couvercle avant est moulé en acier inoxydable SUS 316L avec chromage dur, scellé à IP68 pour une immersion continue dans l’eau de moins vingt à quarante degrés Celsius à des profondeurs inférieures à deux mètres. Un circuit imprimé en aluminium au-dessus de 2,0 W/mK aspire la chaleur de la matrice LED, un pilote à courant constant fait fonctionner un circuit pour le blanc ou trois pour le RGB 3 en 1 en1, et un gland de presse en cuivre revêtu de nickel PG 11 verrouille le câble H05RN-F de deux mètres.
Gamme de modèles et alimentation : Quatre modèles couvrent différentes charges. JPD180121 délivre 12W et JPD180122 délivre 24W en DC 24V blanc, JPD180126 propose 24W RGB 3en1 DC 12V ou DC 24V, et JPD180129 atteint 36W RGBW 4in1 en DC 24V. Des angles de poutre de 8 à 90 degrés conviennent aux accents étroits ou aux larges lavages sur piscines, fontaines, fontaines, fontaines, massifs et bords de terrasses, avec la marque OEM et la longueur de câble personnalisée disponibles.
