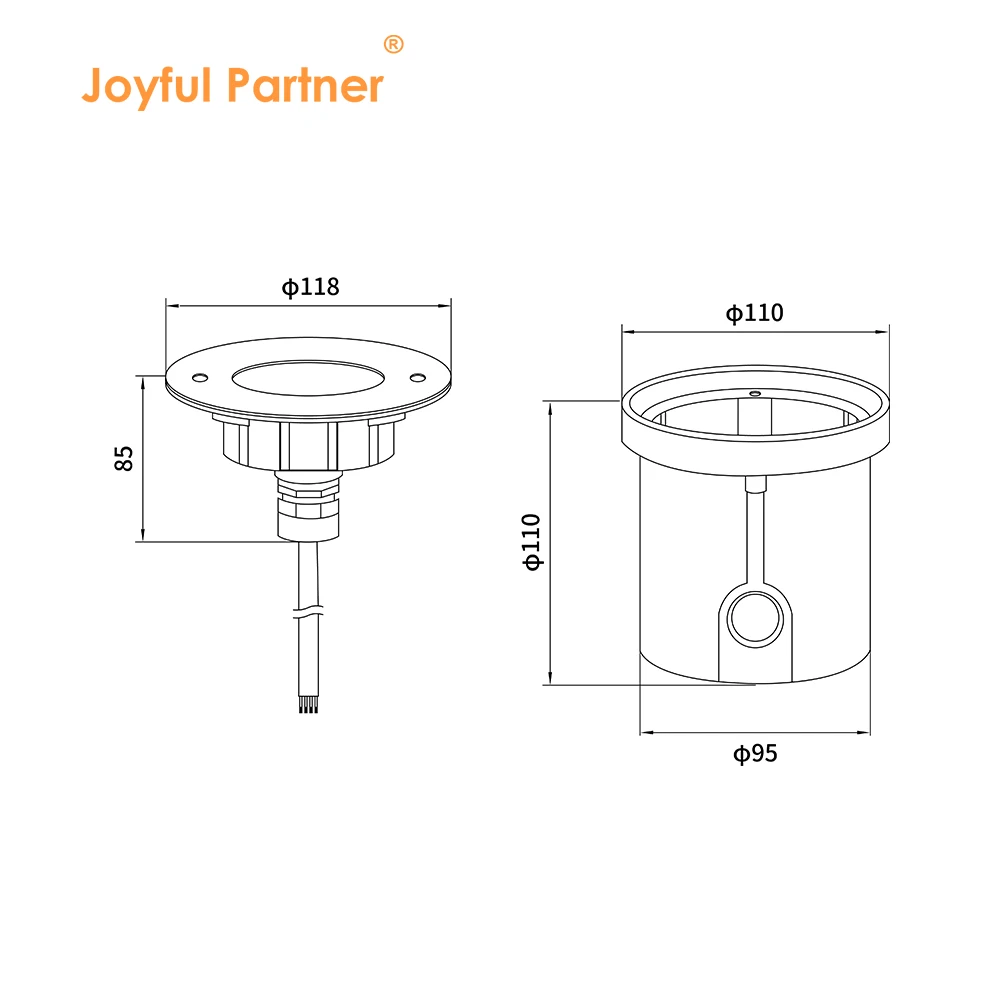

94631 (Ø 118mm)
Classification d’étanchéité : IP68
Matériau : Moulure en acier inoxydable 304 ou 316L
Modèle : Série 9463X
Certification : IP68, RoHS, CE

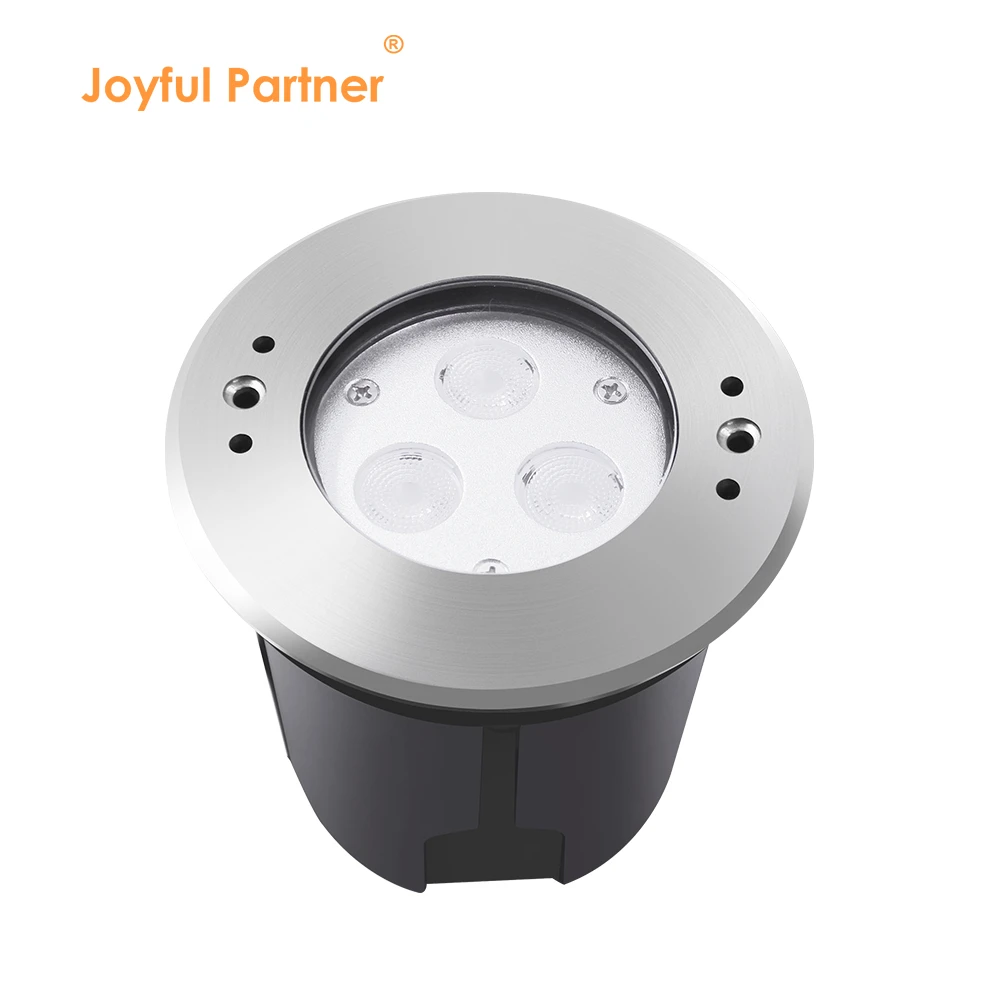

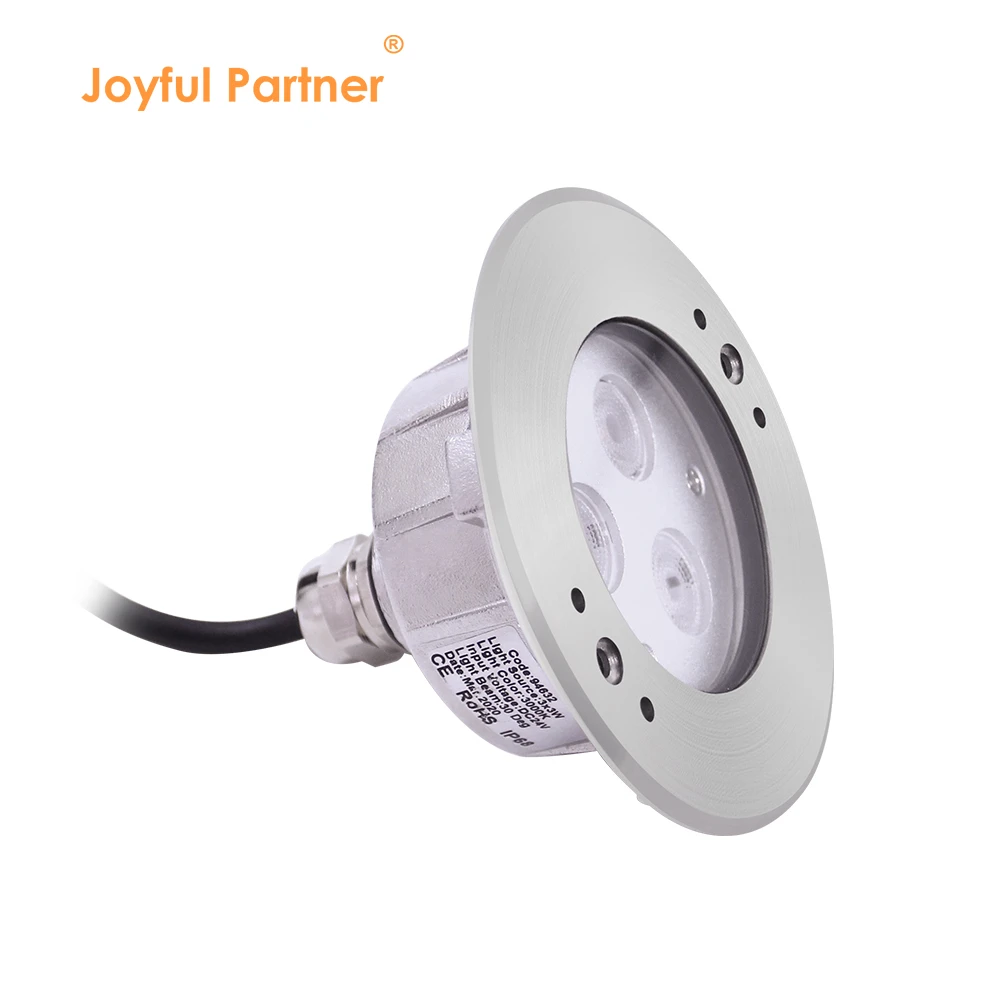

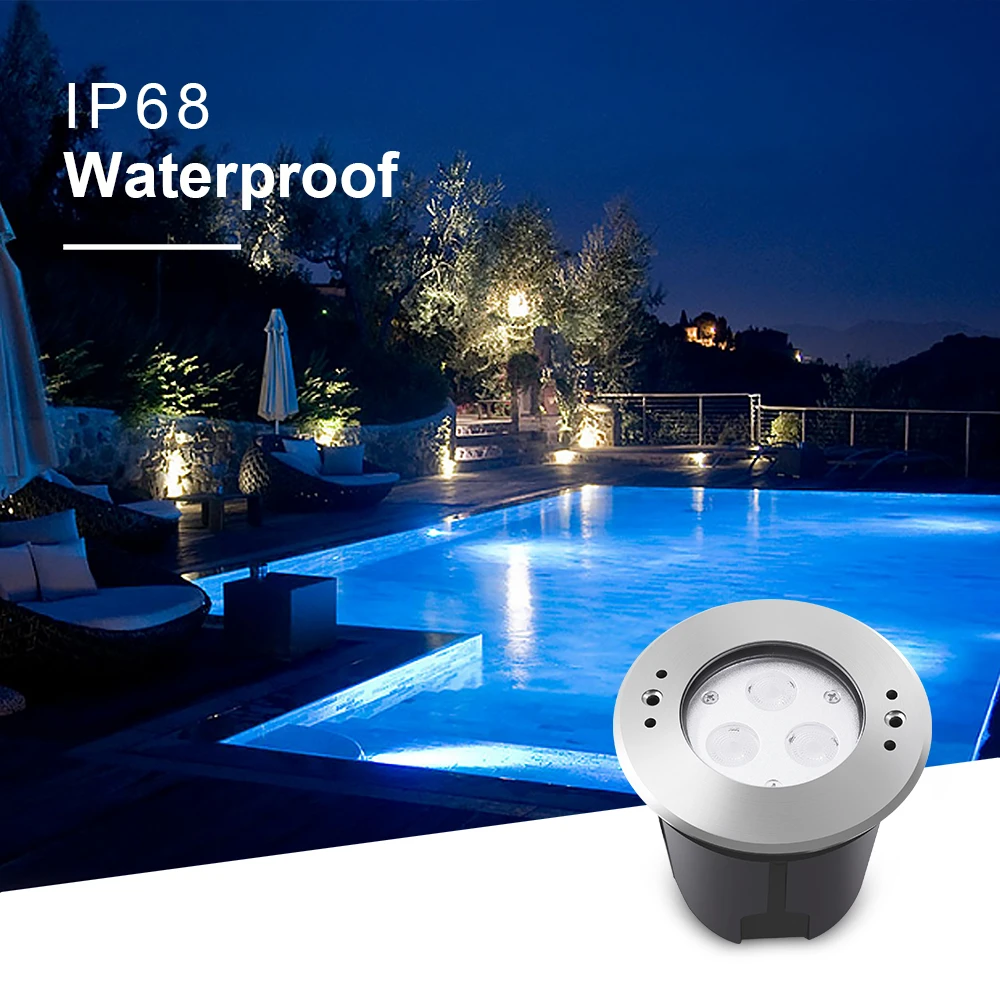

Éclairage de piscine en acier inoxydable haute performance conçu pour l’éclairage architectural professionnel et l’éclairage paysager sous-marin.

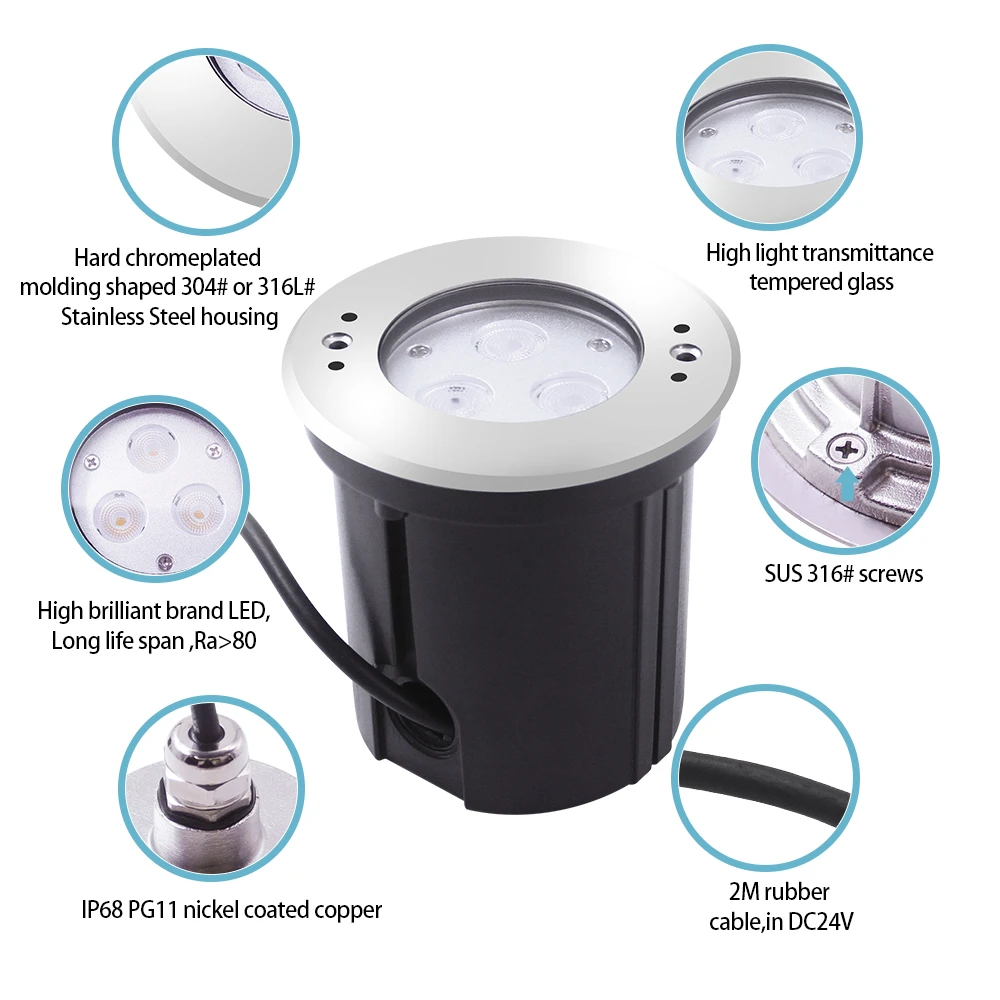

Entièrement construite avec des moulures en acier inoxydable de 304 ou 316L pour une résistance exceptionnelle à la corrosion dans l’eau.
Dispose d’une classification d’étanche IP68 et de presse-presse-étouffeurs recouvertes de cuivre et de nickel PG-11 pour une fiabilité submersible à long terme.
Équipée d’options spécialisées de lentilles asymétriques pour assurer une distribution optimale de la lumière sur les murs et les sols de la piscine.
Conçu avec un verre trempé en escalier de 8 mm d’épaisseur et des joints en silicone moulés fiables pour une utilisation sous-marine sécurisée.
Des options de couleurs, y compris des LED à couleur unique et RGB, offrant une sortie efficace de 3W à 7W.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
94631(AS) |
LED 3x1W |
8°/15°/25°/30°/45°/60° |
3,3W |
DC12V/DC24V |
08 |
|
94632(AS) |
LED 3x2W |
8°/15°/25°/30°/45°/60° |
7W |
DC12V/DC24V |
08 |
|
94633(AS) |
3x1W RGB |
8°/15°/25°/30°/45°/60° |
3,1W |
DC12V/DC24V |
08 |
|
94634(AS) |
3x2W RGB |
8°/15°/25°/30°/45°/60° |
6,5W |
DC12V/DC24V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Couverture avant et logement |
Acier inoxydable de forme moulure 304 ou 316L |
|
Verre |
Verre trempé par escaliers T = 8 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
IP-68 PG-11 revêtu de cuivre et de nickel |
|
MCPCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB = sortie 3 circuits. LED RGB 3en1 = sortie 3 circuits. |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur. |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (pour couleur unique) / H05RN-F 4*0,75mm² L=2m (pour RGB) |
