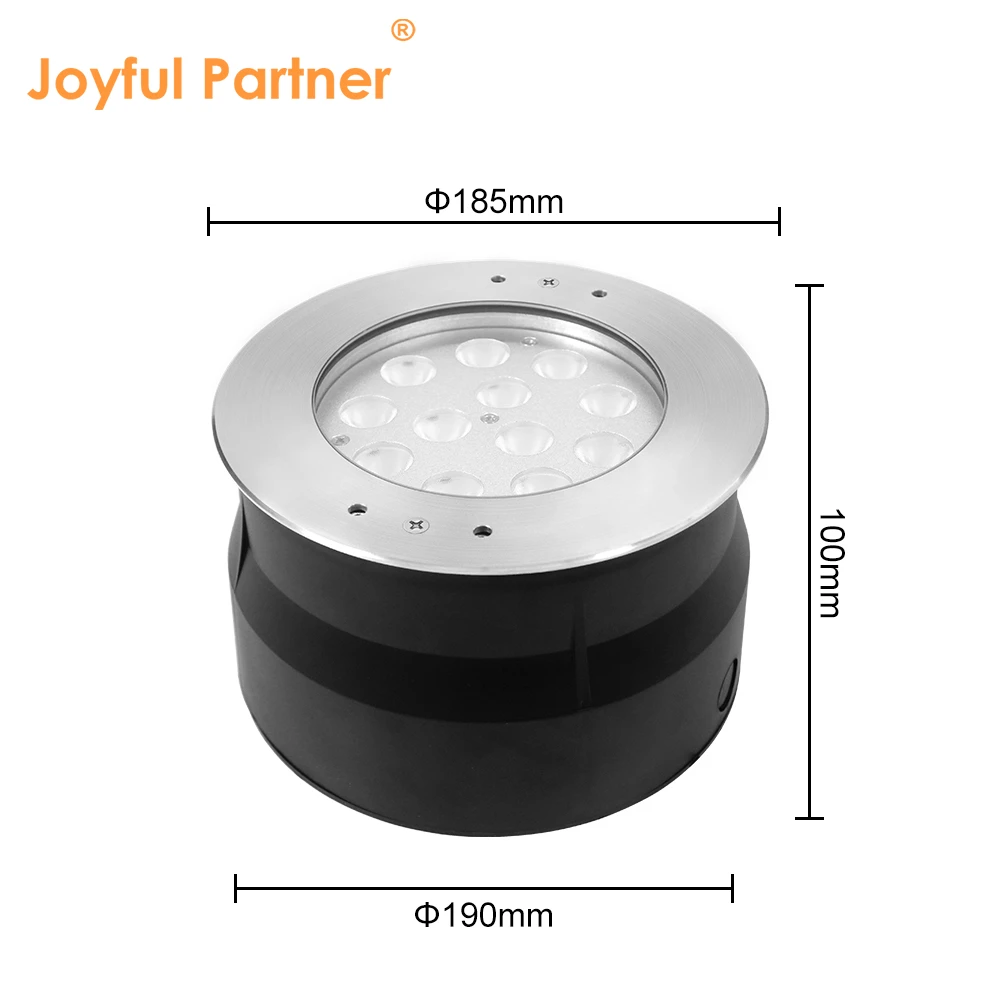

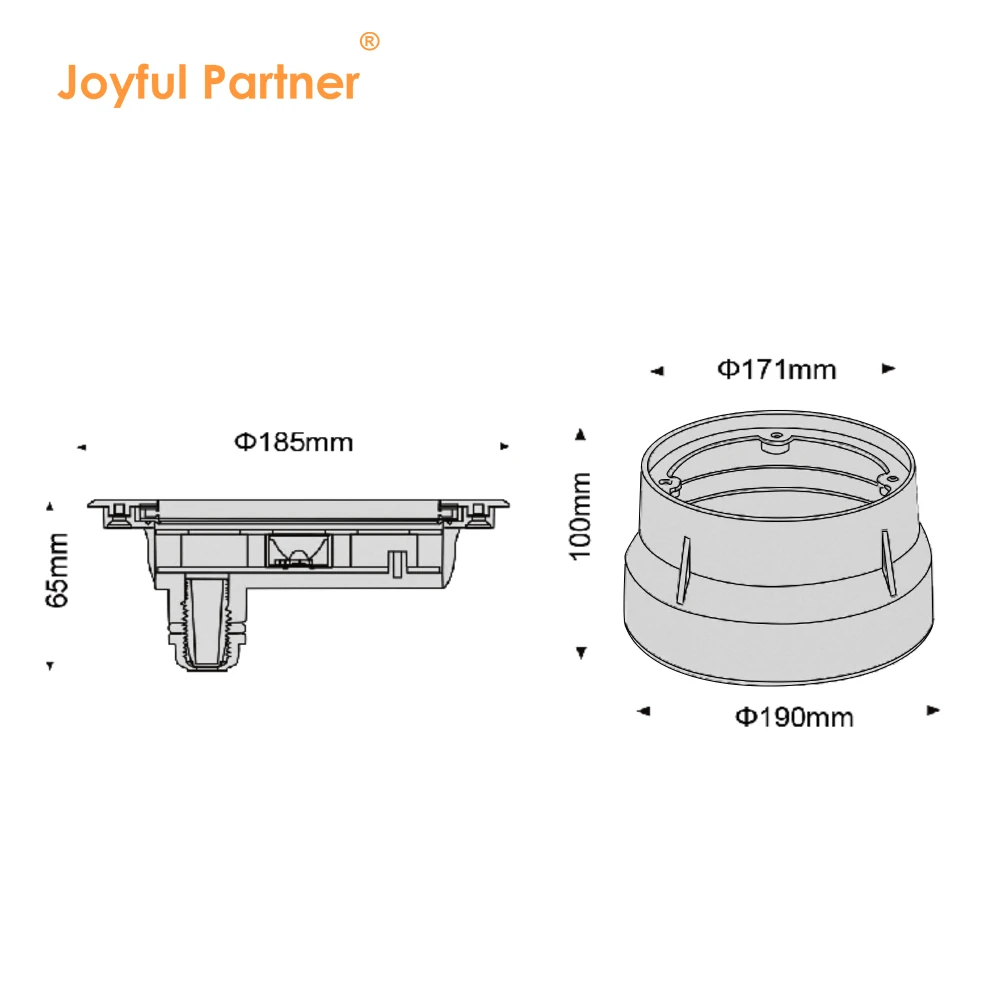

948121(Ø 185mm)
Classification d’étanchéité : IP68
Matériau : Boîtier en acier inoxydable 304 ou 316L de forme moulure et accessoires
Modèle : Série 94812X / 9486X
Certification : IP68, RoHS, CE

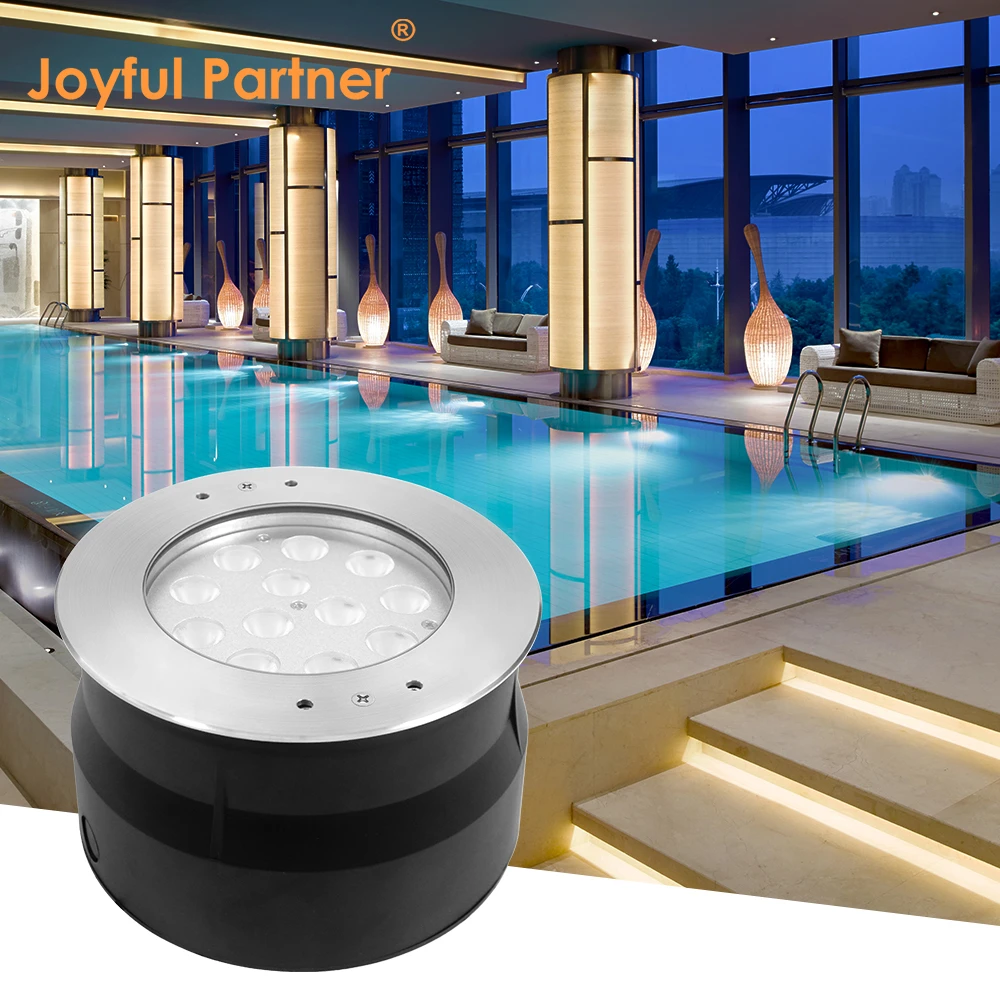

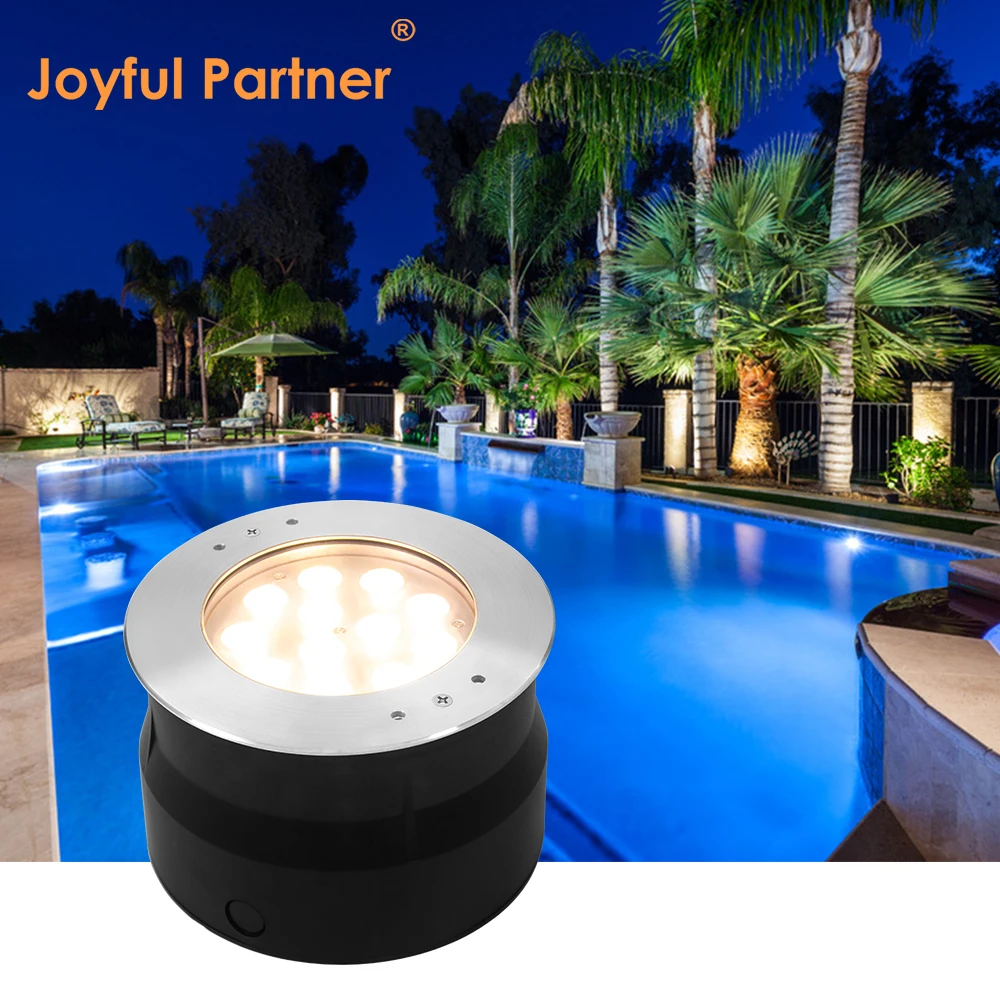

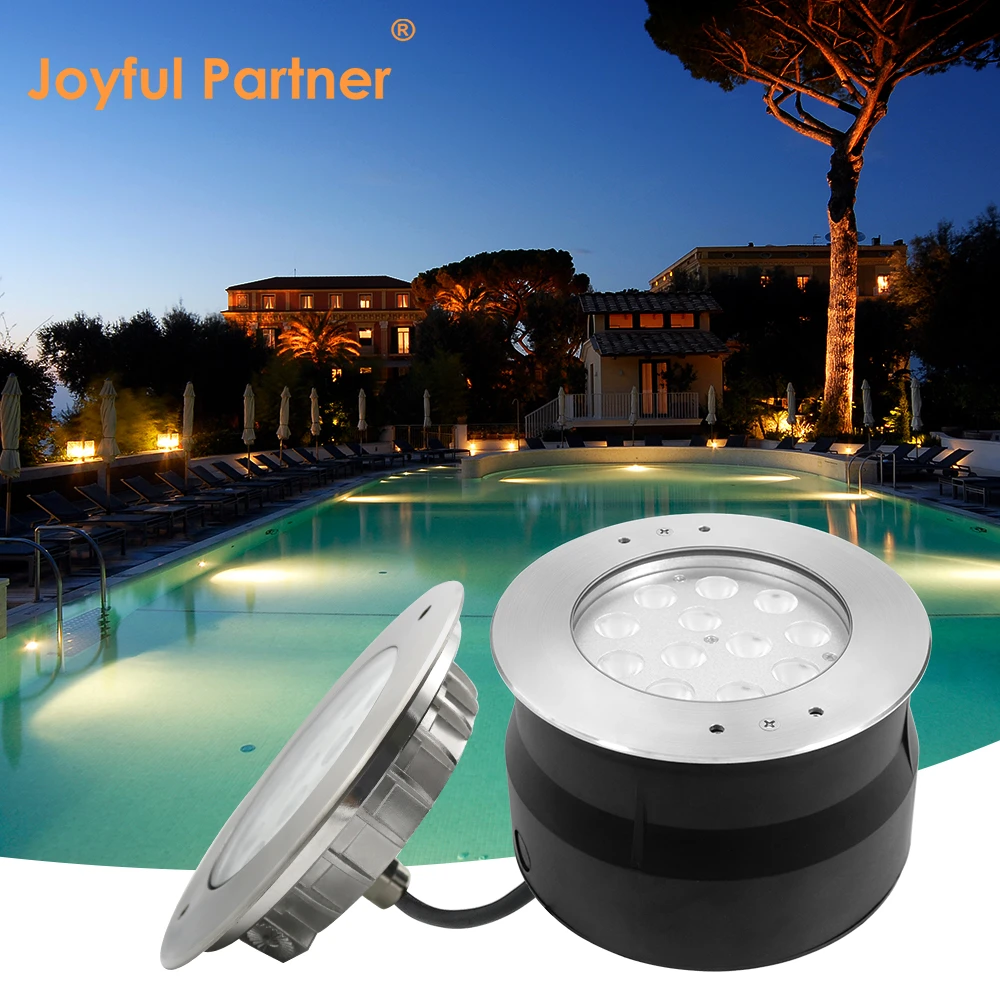

Éclairage sous-marin premium IP68 encastré conçu pour piscines de luxe et éléments d’eau architecturaux.

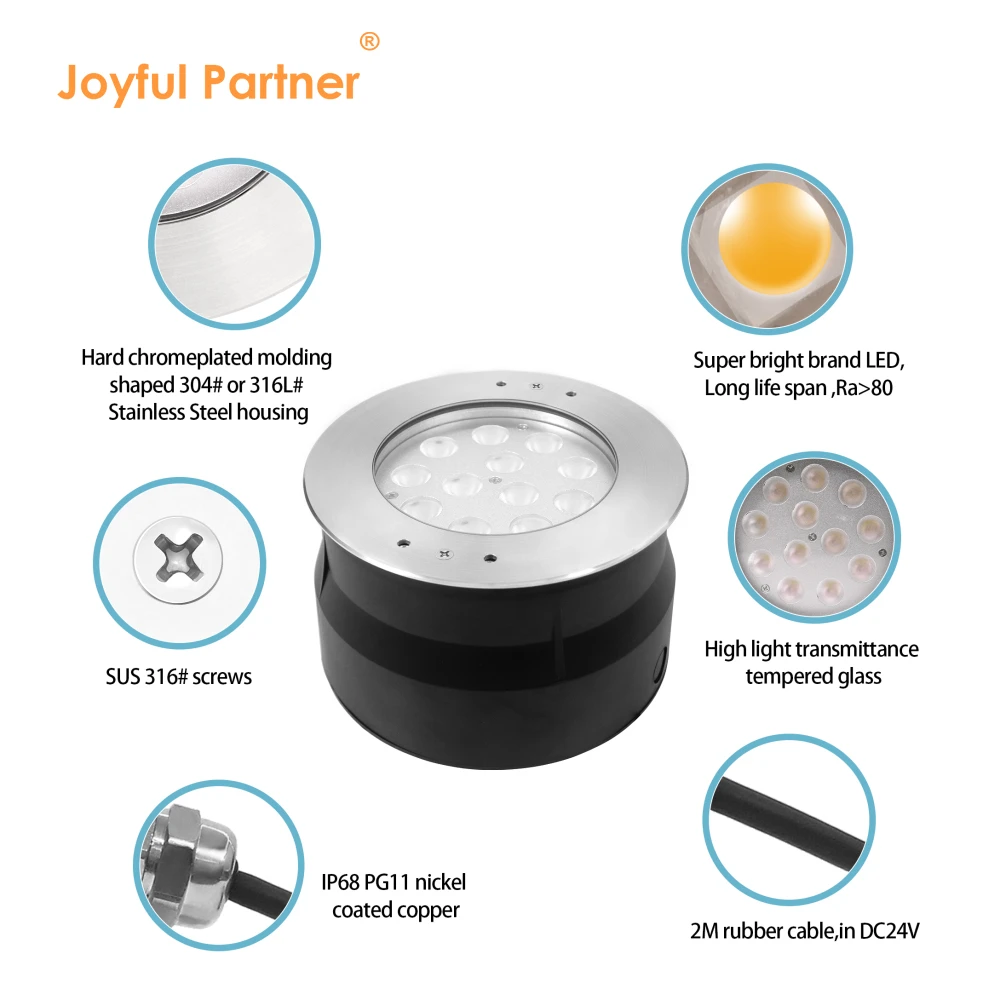

Construction robuste utilisant des moulures en acier inoxydable de 304 ou 316L pour une résistance maximale à la corrosion dans l’eau traitée.
Le verre trempé 8 mm à fort impact et les objectifs optiques à haute efficacité (≥85 %) assurent une illumination durable et brillante.
Distribution flexible de la lumière avec des objectifs symétriques et asymétriques pour mettre en valeur les surfaces et les murs de la piscine.
Large gamme de puissances allant de 12,1W à 48,1W, avec des LED CREE pour un rendu des couleurs supérieur et une longévité.

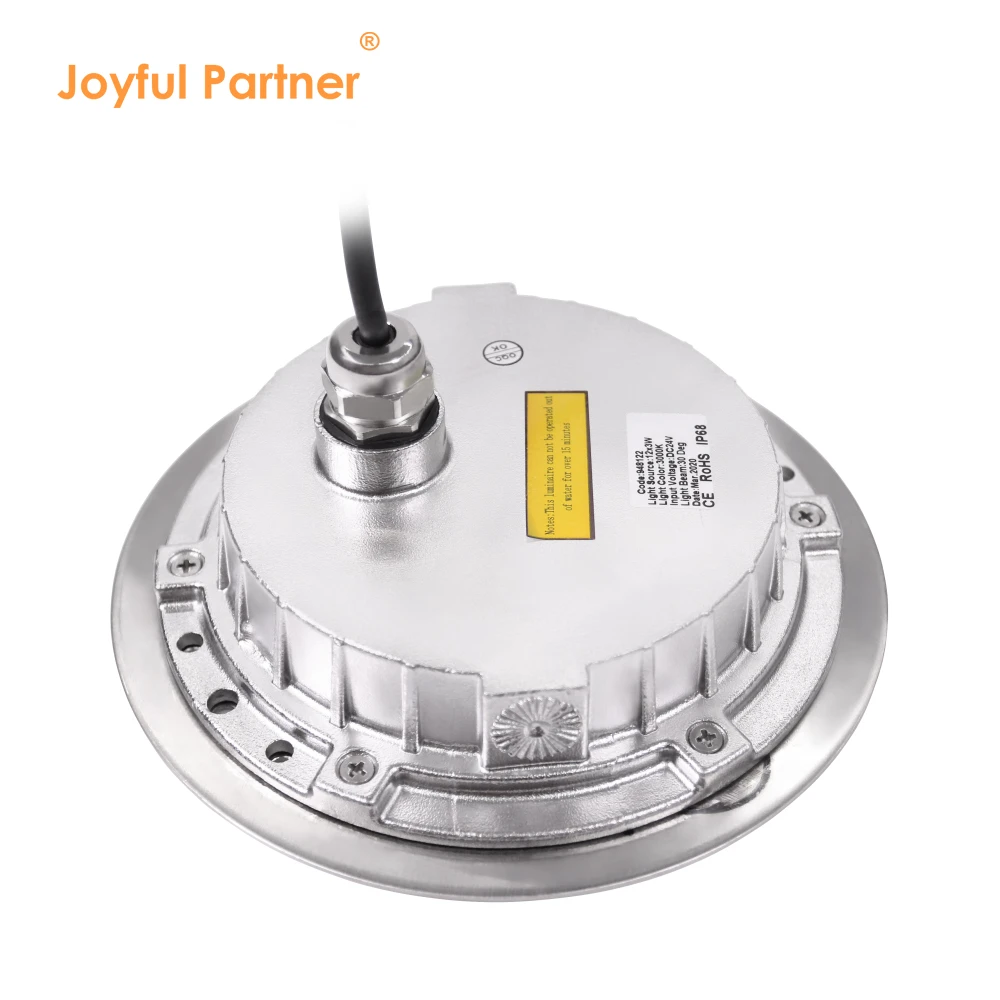

Performances fiables de la submersible avec des presse-presse-câbles IP-68 PG-11 recouverts de cuivre et nickel et des joints en silicone de haute qualité.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
948121(AS) |
12x1W |
8°/15°/25°/30°/45°/60° |
12,6W |
DC24V |
08 |
|
948122(AS) |
12x2W |
8°/15°/25°/30°/45°/60° |
25W |
DC24V |
08 |
|
948123(AS) |

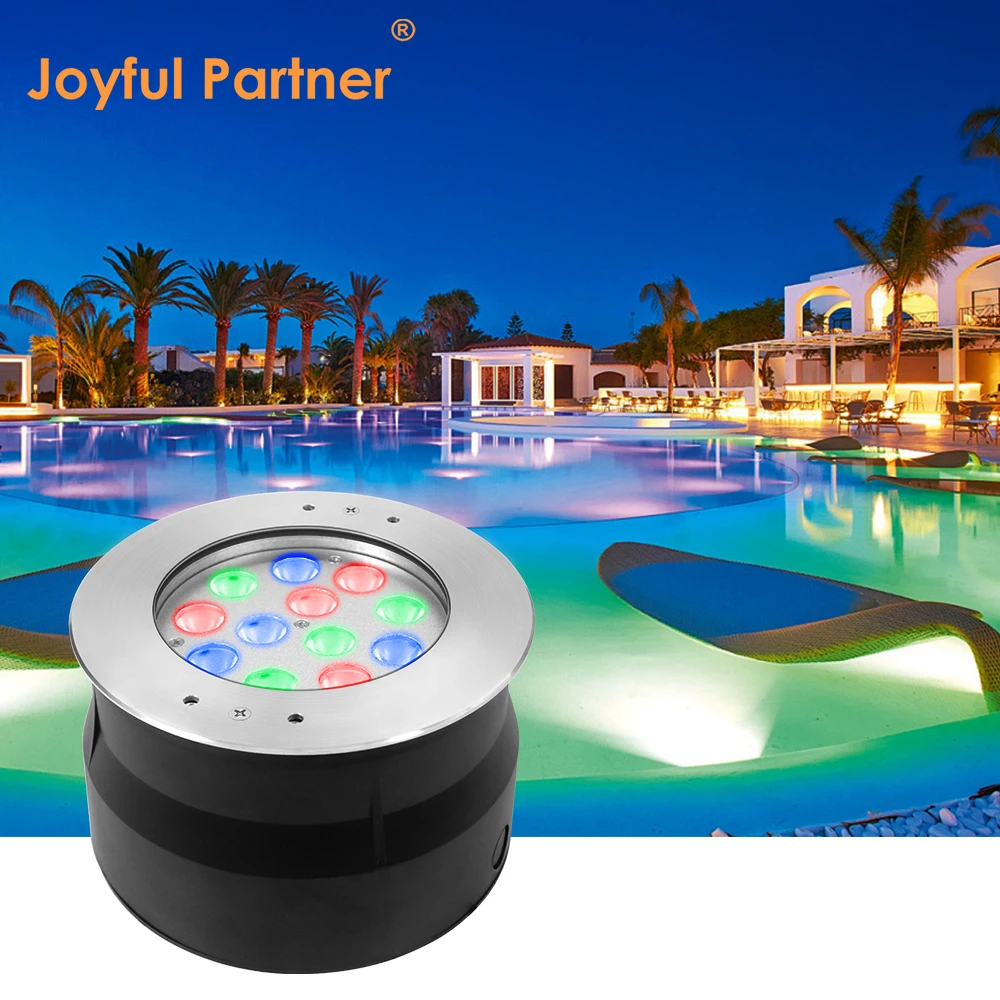

12x1W RGB |
8°/15°/25°/30°/45°/60° |
12,1W |
DC24V |
08 |
|
948124(AS) |
12x2W RGB |
8°/15°/25°/30°/45°/60° |
23,8W |
DC24V |
08 |
|
948126(AS) |
12x3W RGB3in1 |
25°/30°/45°/60° |
35,2W |
DC24V |
08 |
|
948129(AS) |
12x4W RGBW4in1 |
25°/30°/45°/60° |
48,1W |
DC24V |
08 |
|
94869 |
6x5W RGBW4in1 (P = 3000K 4000K 6000K) |
15°/25°/30°/45°/60° |
30,6W |
DC24V |
08 |
|
94867 |
LED 6x5W |
15°/25°/30°/45°/60° |
35,5W |
DC24V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Couverture avant et logement |
Acier inoxydable de forme moulure 304 ou 316L |
|
Verre |
Verre trempé T = 8 mm |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Prétension |
IP-68 PG-11 revêtu de cuivre et de nickel |
|
MCPCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB = sortie à 3 circuits. LED RGB 3in1 = sortie 6 circuits. |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur. |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (pour une seule couleur) / H05RN-F 4*0,75mm² L=2m (pour RGB) / H05RN-F 5*0,5mm² L=2m (pour RGBW) |
|
Manchon de montage |
Plastique |
