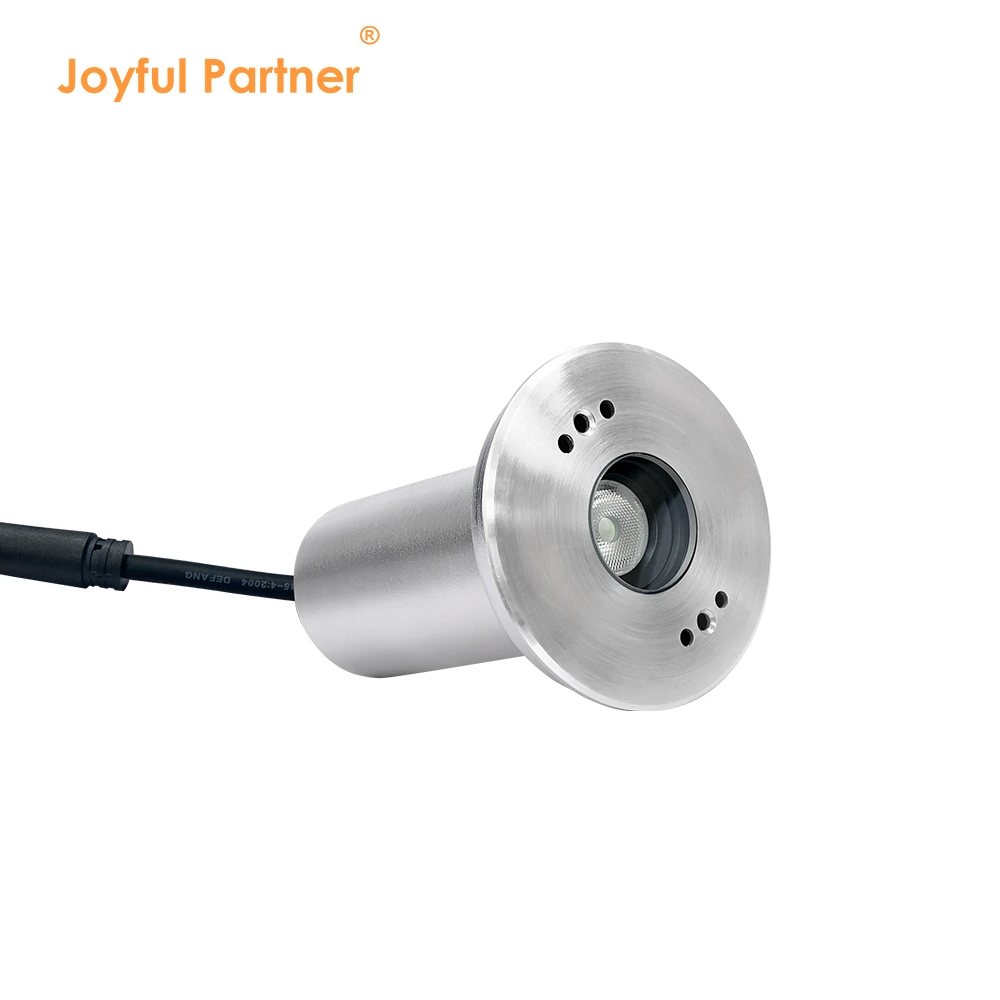

JPD0591X(Ø80*H83 mm)
Classification d’étanchéité : IP68
Matériau : Acier inoxydable en forme de moulure dur chromé SUS 316L #
Modèle : JPD0591X Series
Certification : IP68, RoHS, CE, adapté aux applications terrestres et aquatiques

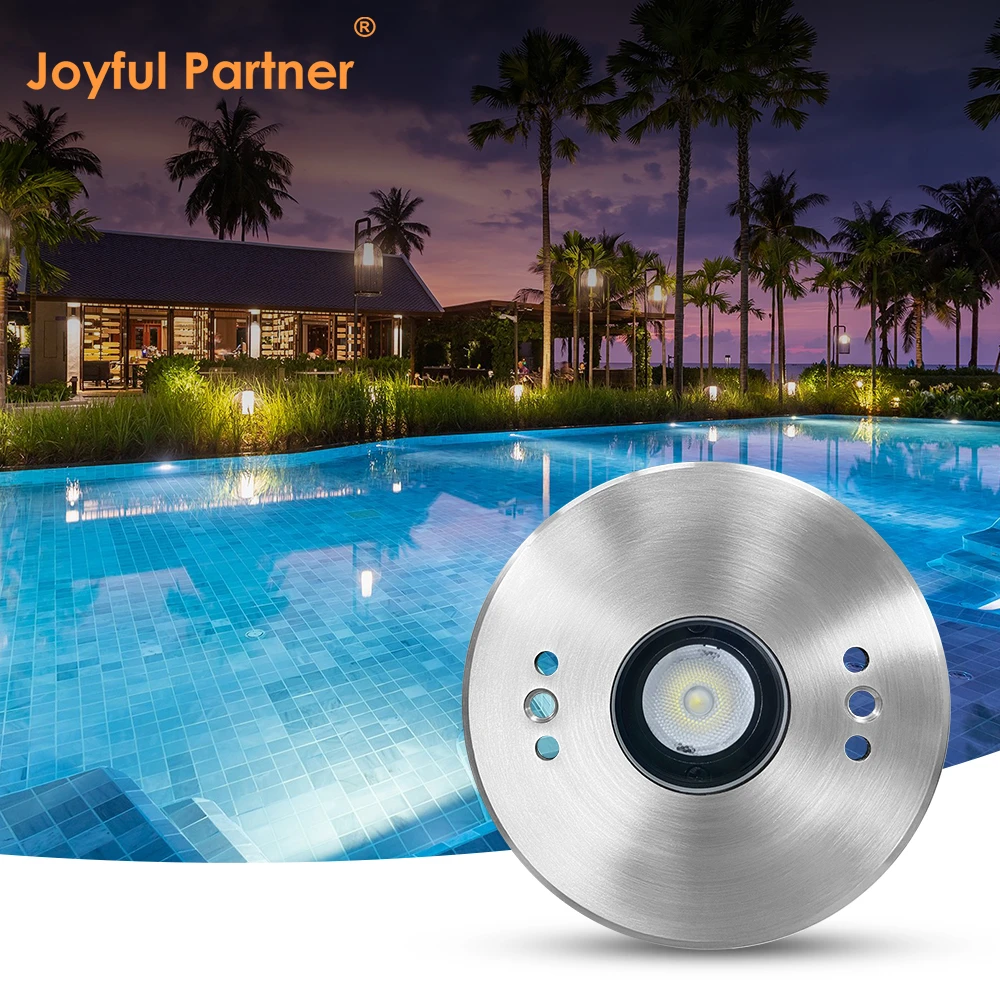

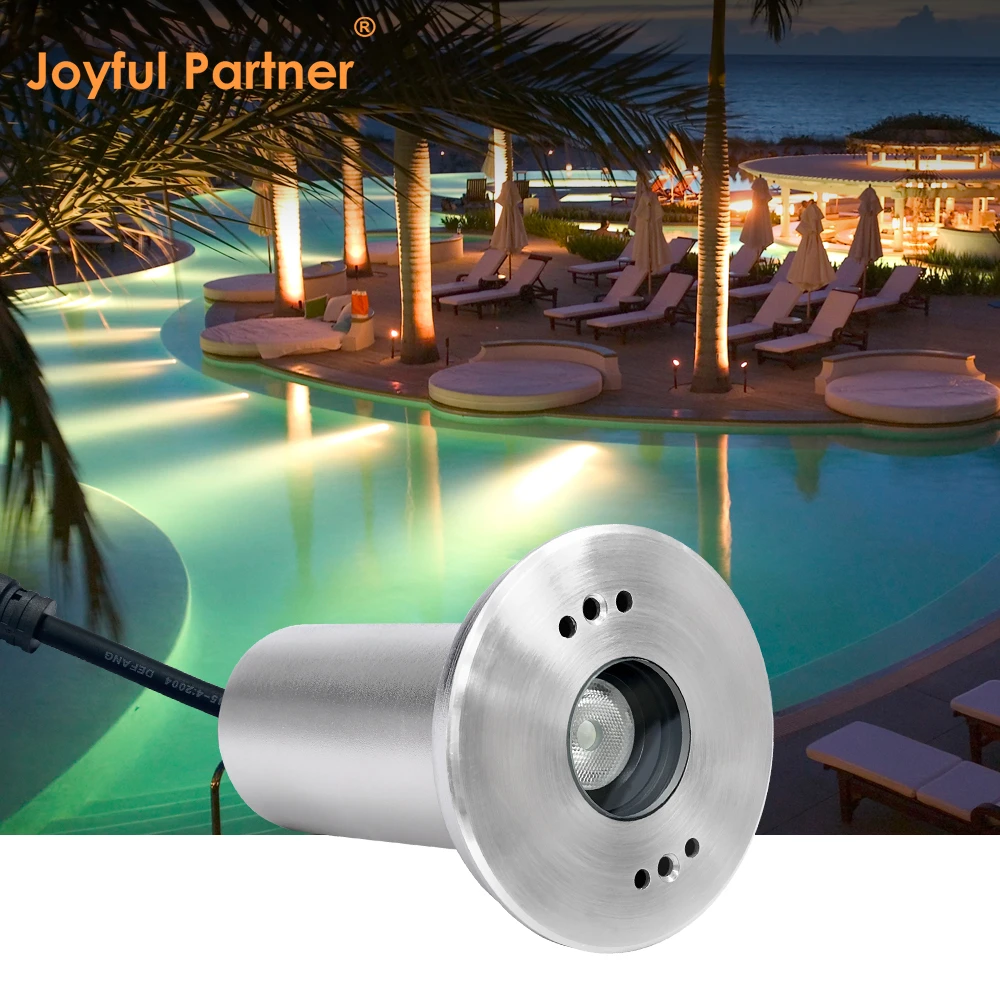

Le JPD0591X est une lumière de piscine encastrée construite autour d’une idée simple : éclairer l’eau, pas la terrasse de la piscine. Sa lentille antireflet profonde asymétrique dirige le faisceau vers le bas et loin du spectateur, de sorte que le luminaire disparaît dans le mur et que la surface reste calme tandis que l’eau elle-même brille. Avec une face avant de 80 mm et un corps de 83 mm, il occupe très peu la finition de la piscine, et la gaine de fixation en plastique maintient la ligne d’installation propre sur les constructions neuves comme en rénovation.
La performance optique commence à l’objectif. Un objectif optique de haute qualité évalué à 85 % d’efficacité façonne la sortie, tandis que la distribution asymétrique répartit la lumière sur le sol de la piscine au lieu de projeter de l’éblouissement vers les nageurs ou les fenêtres proches. Les options de poutres couvrant de 8 à 60 degrés permettent aux designers de travailler en couches, en utilisant un angle étroit pour les marches et les murs caractéristiques, et un angle plus large pour les bassins ouverts et les longs éléments d’eau.

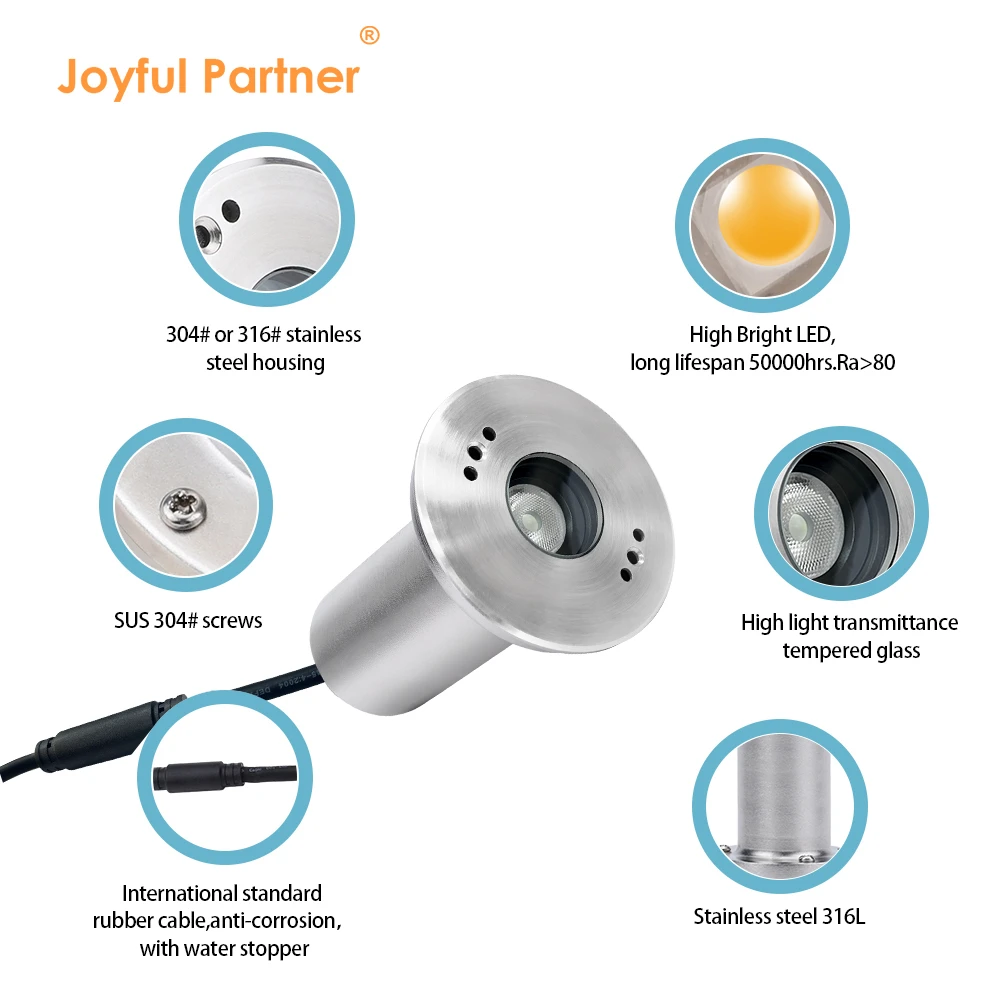

Le dispositif est conçu pour une immersion permanente. Le couvercle avant est moulé en acier inoxydable SUS 316L et fini avec un chromage dur, scellé derrière un verre trempé à marches de 8 mm. À l’intérieur, un circuit imprimé en aluminium supérieur à 2,0 W/mK transporte la chaleur loin de la LED, et un transducteur à courant constant alimente un circuit unique pour les versions blanches ou trois circuits pour les versions RGB 3in1. Un préla-joint en cuivre revêtu de nickel PG 11 sécurise l’entrée du câble, et l’ensemble affiche une classification IP68 pour l’eau de moins vingt à quarante degrés Celsius à des profondeurs inférieures à deux mètres, avec une capacité d’impact IK06.
La gamme couvre trois modèles. JPD05911 délivre 1W, JPD05912 délivre 2,1W, et JPD05916 délivre 3W en RGB 3en1, tous disponibles en DC 12V ou DC 24V pour les systèmes de piscines basse tension. Un manchon plastique de 65 mm, un câble H05RN-F de deux mètres et des longueurs de câble optionnelles permettent un ajustement direct dans les piscines en béton et en liner, les bassins spa, les fontaines et les fontaines d’hôtel. Le branding OEM et les commandes de modèles mixtes sont disponibles pour les distributeurs et les acheteurs de projets.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
JPD05911 |
LED 1X1W |
8°/15°/25°/30°/45° |
1.0 |
DC12V/DC24V |
08 |
|
JPD05912 |
LED 1X2W |
8°/15°/25°/30°/45° |
2.1 |
DC12V/DC24V |
08 |
|
JPD05916 |
LED RGB3in1 1x3W |
20°/25°/30°/40°/60° |
3.0 |
DC12V/DC24V |
06 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement et couverture avant |
Acier inoxydable en forme de moulure dur chromé SUS 316L # |
|
Verre |
Verre trempé par escaliers T = 8 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
Cuivre IP-68 PG-11 revêtu de nickel |
|
PCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Sortie à courant constant. LED monocolore = sortie à un circuit. LED RGB 3in1 = sortie 3 circuits. |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C inférieure à 2 mètres de profondeur. |
|
Manchon de montage |
Plastique |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (pour une seule couleur) / H05RN-F 4*0,75mm² L=2m (pour RGB) / H05RN-F 5*0,75mm² L=2m (pour RGBW) |

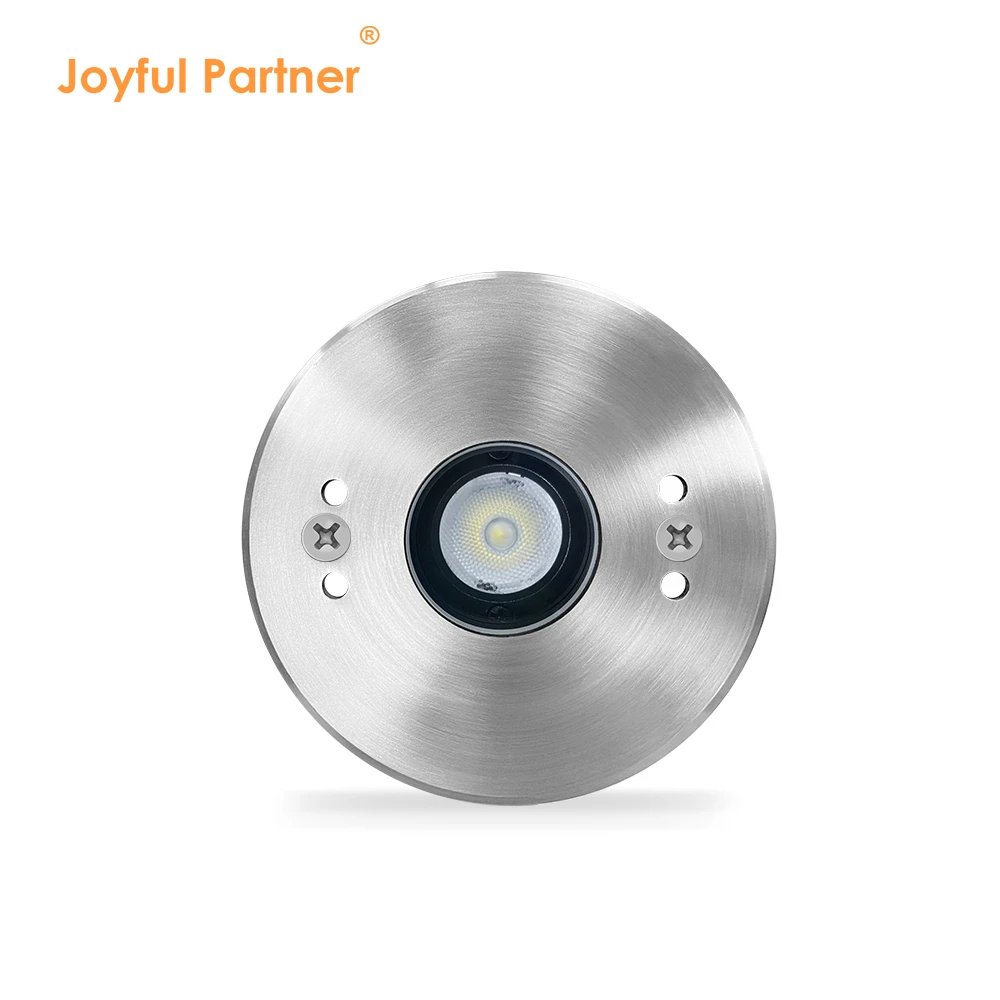

Avantage anti-reflet profond : Avant en acier inoxydable 316L encastré avec une lentille antireflet profonde asymétrique, de sorte que la lumière se cache à l’intérieur du mur de la piscine et que le faisceau reste focalisé au lieu de se déverser vers le haut. Monté avec une gaine en plastique, le corps fin de 83MM est presque à fleur de la finition de la piscine, gardant les piscines de la villa et de l’hôtel propres la nuit.

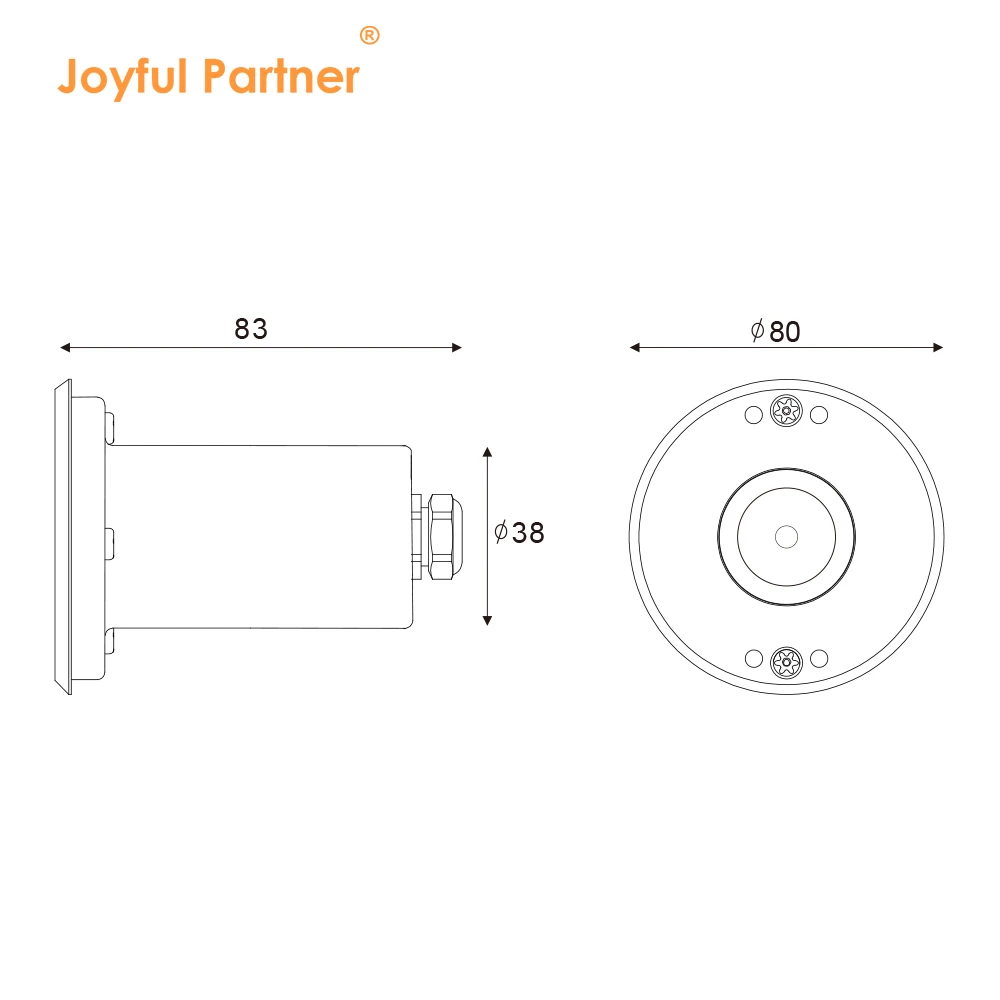

Fabrication et spécifications : Le verre trempé en marches 8 mm recouvre une lentille optique évaluée à 85 % d’efficacité, et le circuit imprimé en aluminium transporte la chaleur pour protéger la LED. Des haut-parleurs à courant constant alimentent des versions monochrome et RGB 3 en 1 en-1, avec des glands en cuivre recouverts de nickel PG 11 et un câble H05RN-F de deux mètres. Le diamètre avant est de 80 mm, la gaine 65 mm, et les modèles fonctionnent JPD05911 1W, JPD05912 2,1W et JPD05916 3W RGB en DC 12V ou DC 24V.
Application et approvisionnement : Les angles de poutre varient de 8 à 60 degrés, permettant aux acheteurs d’assortir des piscines d’accent étroites ou des éclairages plus larges. Il convient aux piscines en béton et à revêtement, aux piscines thermales, aux fontaines et aux éléments d’eau d’hôtel jusqu’à deux mètres de profondeur, dans une eau de moins vingt à quarante degrés Celsius. La marque OEM, la longueur de câble personnalisée et les commandes de modèles mixtes sont prises en charge.
