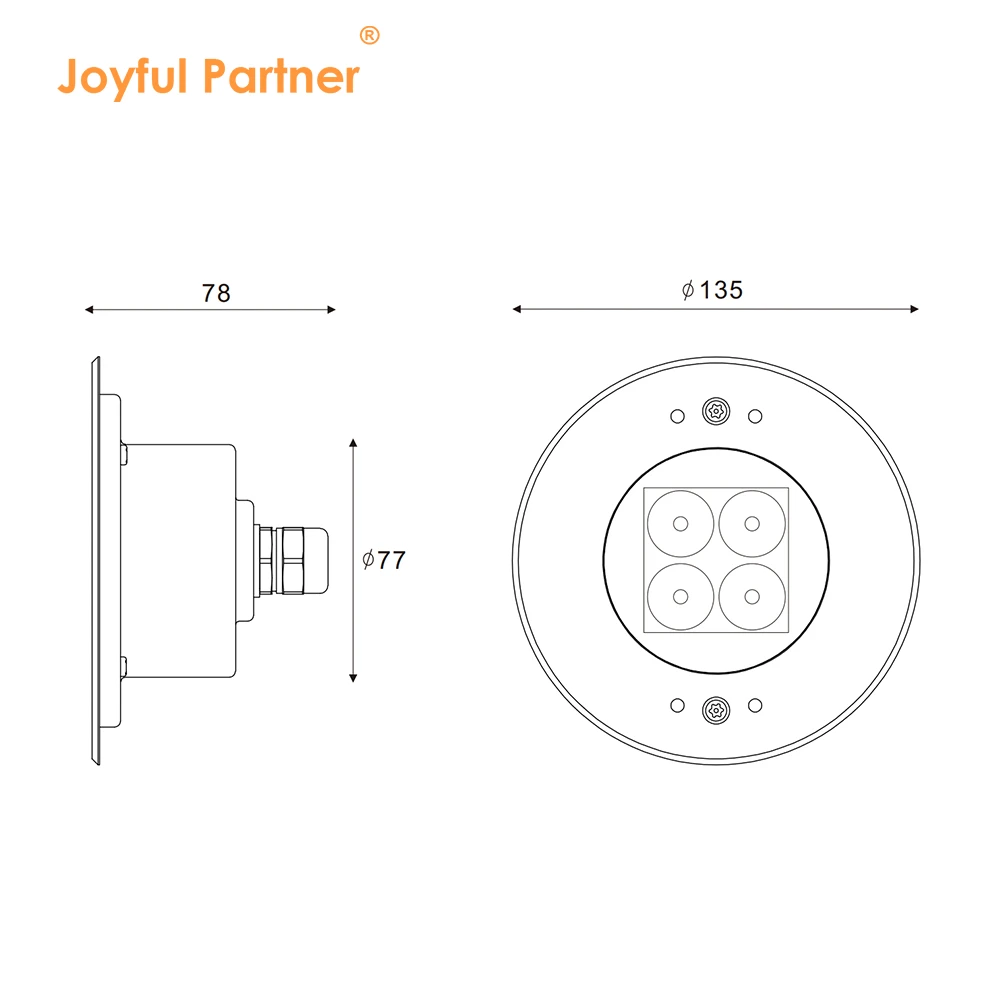

JPD11041(Ø 135mm)
Classification d’étanchéité : IP68
Matériau : Acier inoxydable moulé en forme de moulure SUS 316L
Modèle : Série JPD1104X
Certification : IP68, RoHS, CE

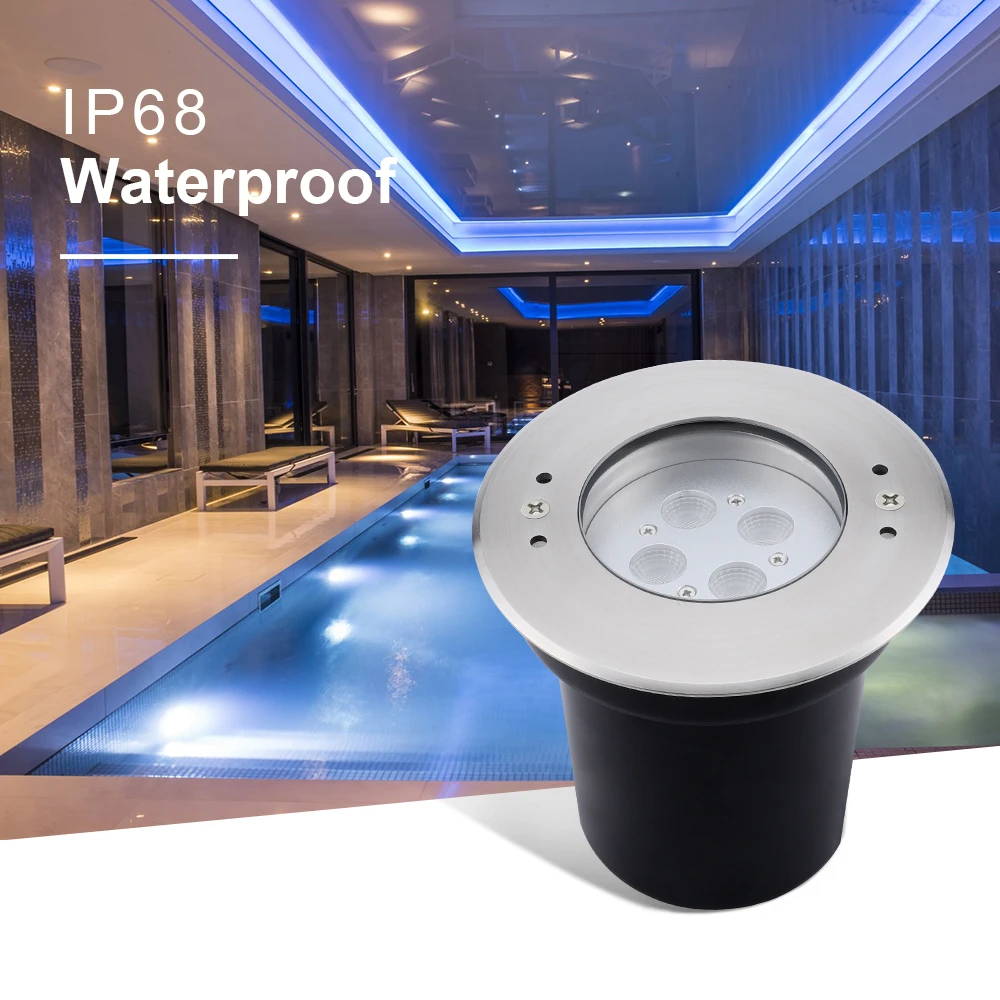

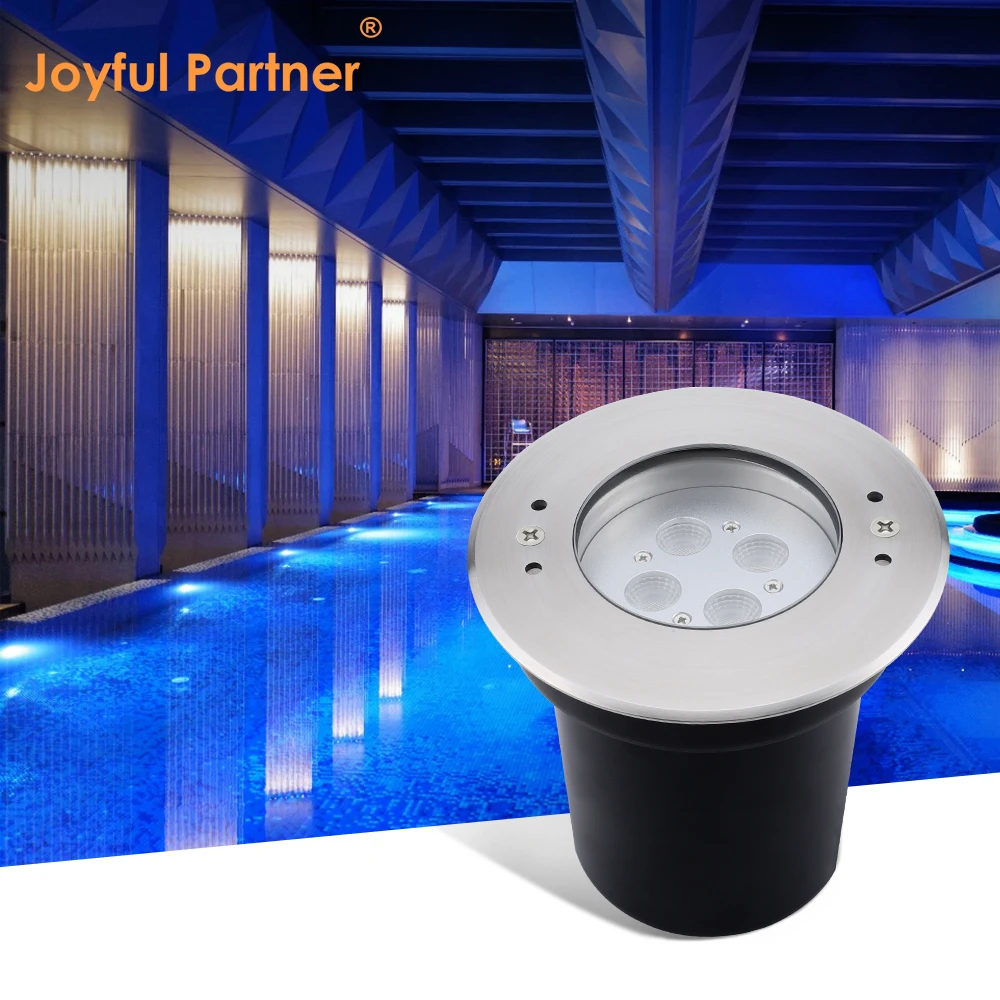

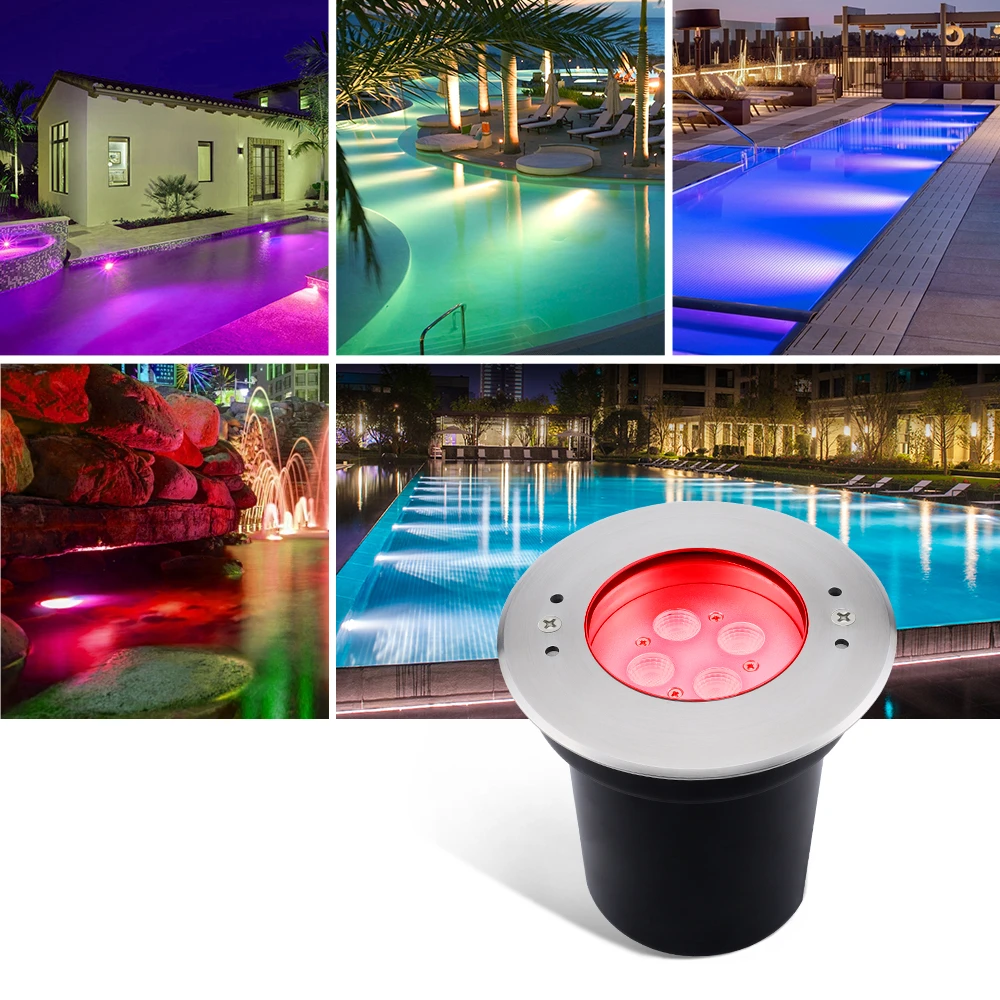

Lumière sous-marine et souterraine encastrée haute performance, adaptée aux projets architecturaux variés aquatiques ou terrestres.

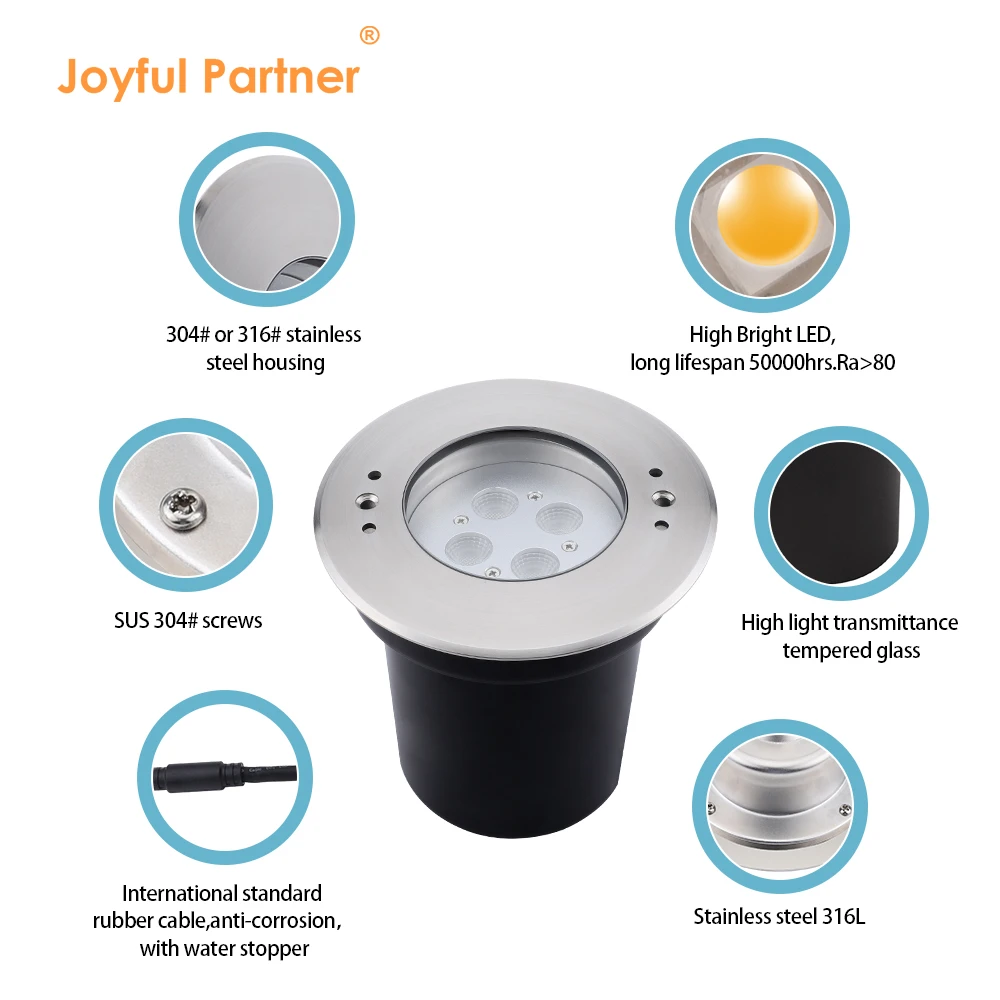

Fabriqué en acier inoxydable chromé dur SUS 316L haut de gamme pour une résistance maximale à la corrosion et une longévité esthétique.
Équipé d’un verre trempé à marches de 8 mm d’épaisseur et d’une certification d’étanchéité IP68 pour une utilisation sûre à des profondeurs d’eau allant jusqu’à 2,0 m.
Dispose d’un système de lentilles optiques à haute efficacité (≥85 %) avec plusieurs angles de faisceau allant de 8° à 60° pour un contrôle précis du faisceau.

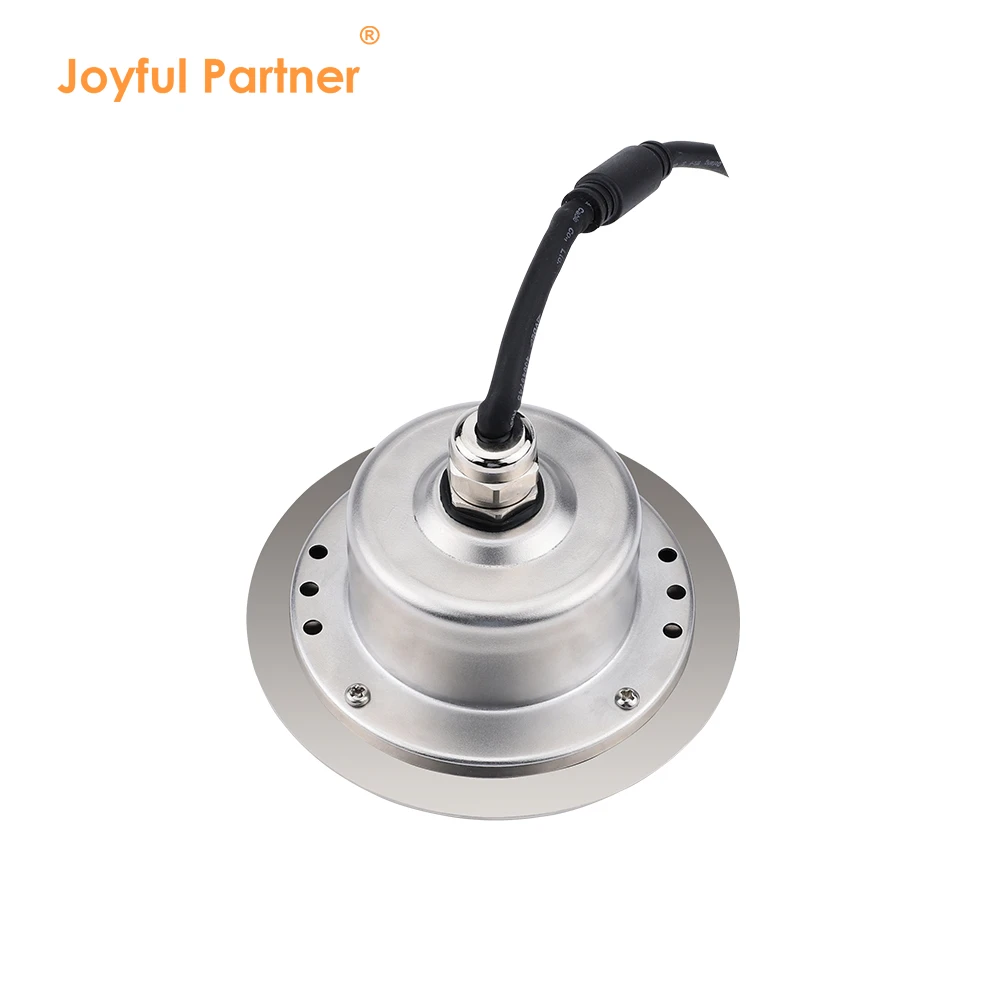

Des performances submersibles fiables assurées par des presse-presse en cuivre recouverts de nickel PG-11 et des joints en silicone moulés.
Disponible en versions monocolore, RGB 3en1 et LED RGBW avancées 4en1 offrant des puissances allant de 4W à 12W.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
JPD11041 |
LED 4X1W |
8°/12°/25°/30°/45°/60° |
4.0 |
DC24V |
08 |
|
JPD11042 |
LED 4X2W |
8°/15°/25°/30°/45°/60° |
8.1 |
DC24V |
08 |
|
JPD11046 |
LED RGB3in1 4X3W |
8°/12°/25°/30°/45°/60° |
8.0 |
DC24V |
08 |
|
JPD11049 |
LED RGBW4in1 4X3W |
8°/12°/25°/30°/45°/60° |
12.0 |
DC24V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement et couverture avant |
Acier inoxydable en forme de moulure chromé dur SUS 316L |
|
Verre |
Verre trempé par escaliers T = 8 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
Cuivre IP-68 PG-11 revêtu de nickel |
|
PCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB 3 en 1 = sortie 3 circuits. |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (pour une seule couleur) / H05RN-F 4*0,75mm² L=2m (pour RGB) / H05RN-F 5*0,75mm² L=2m (pour RGBW) |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C inférieure à 2 mètres de profondeur. |
|
Manchon de montage |
Plastique |
