92011 (Ø 68mm)
Classification d’étanchéité : IP68
Matériau : Moulure en acier inoxydable 304 ou 316L
Modèle : Série 9201X
Certification : IP68, RoHS, CE

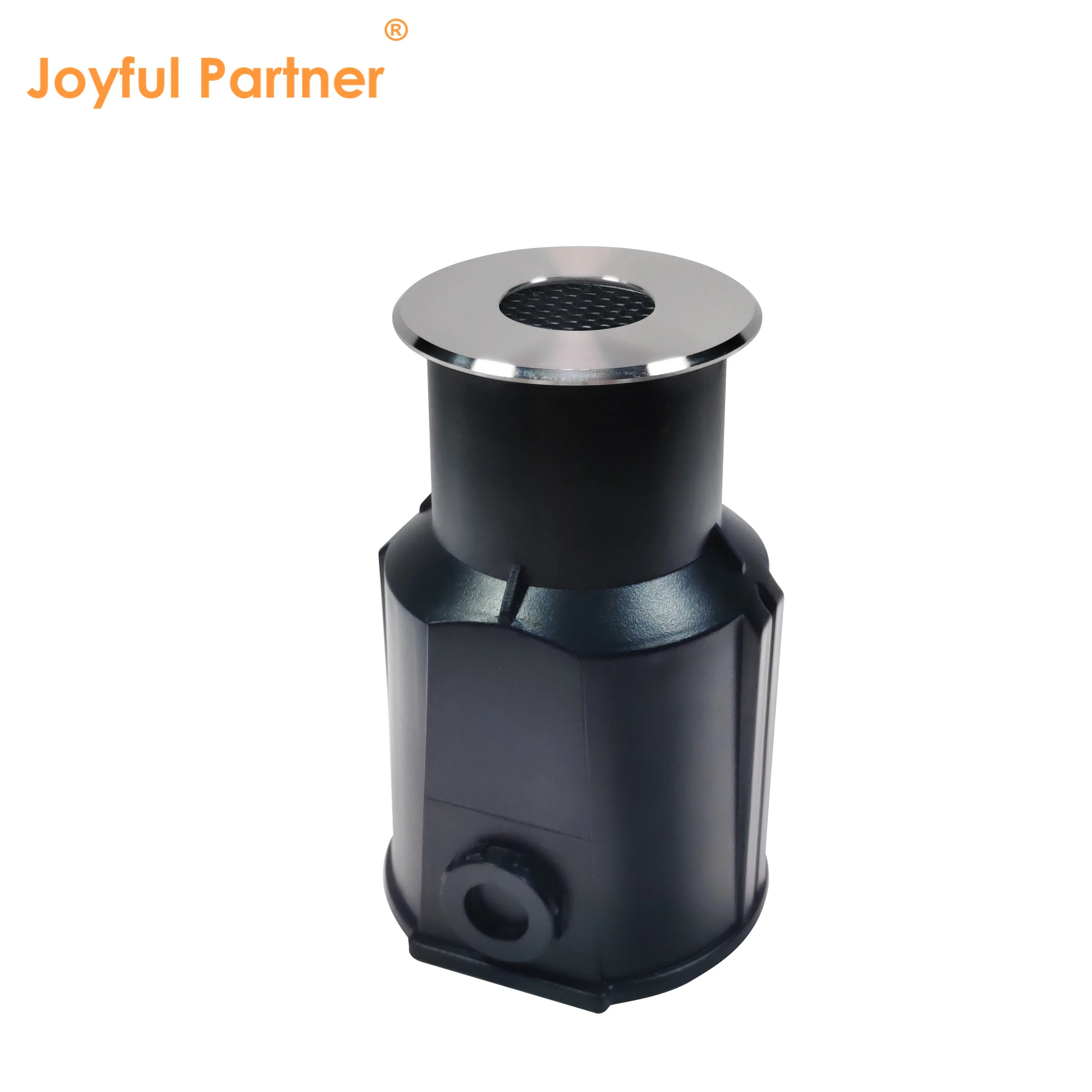

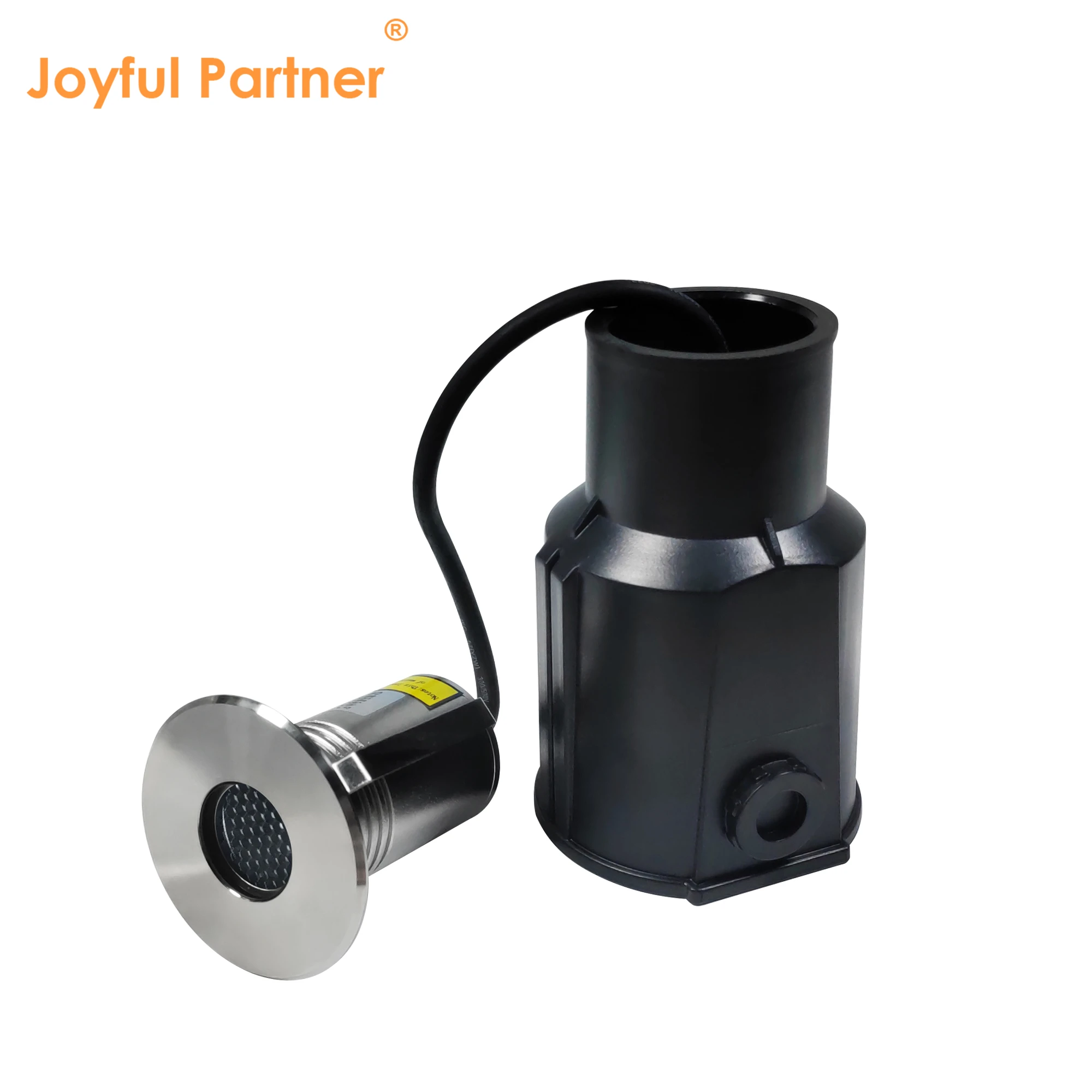

Lampe LED professionnelle encastrée de petite taille conçue pour un éclairage sous-marin précis dans les piscines et fontaines.
Entièrement construit avec des moulures de haute qualité en acier inoxydable de 304 ou 316L pour une meilleure résistance à la corrosion.
Dispose d’une classification d’étanche IP68 et de presse-presse-étouffeurs recouvertes de cuivre et de nickel PG-11 pour une fiabilité submersible à long terme.
Équipé d’options spécialisées de lentilles asymétriques pour fournir une distribution lumineuse ciblée pour les éléments architecturaux de la piscine.
Conçu avec un verre trempé à étapes de 7 mm d’épaisseur et des joints en silicone moulés fiables pour une utilisation sous-marine sécurisée.
Des solutions d’éclairage polyvalentes incluant des LED haute puissance monocolore, RGB 3in1 et RGBW 4in1 pour des effets de couleur dynamiques.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
92011(AS) |
1x1W |
8/15/25/30/45/60° |
1,1W |
DC12V/DC24V |
07 |
|
92012(AS) |
1x2W |
8/15/25/30/45/60° |
2,4W |
DC12V/DC24V |
07 |
|
92016(AS) |
1x3W RGB3en1 |
30/45/60° |
3,2W |
DC12V/DC24V |
07 |
|
92019(AS) |
1x4W RGBW4in1 |
30/45/60° |
4,1W |
DC12V/DC24V |
07 |

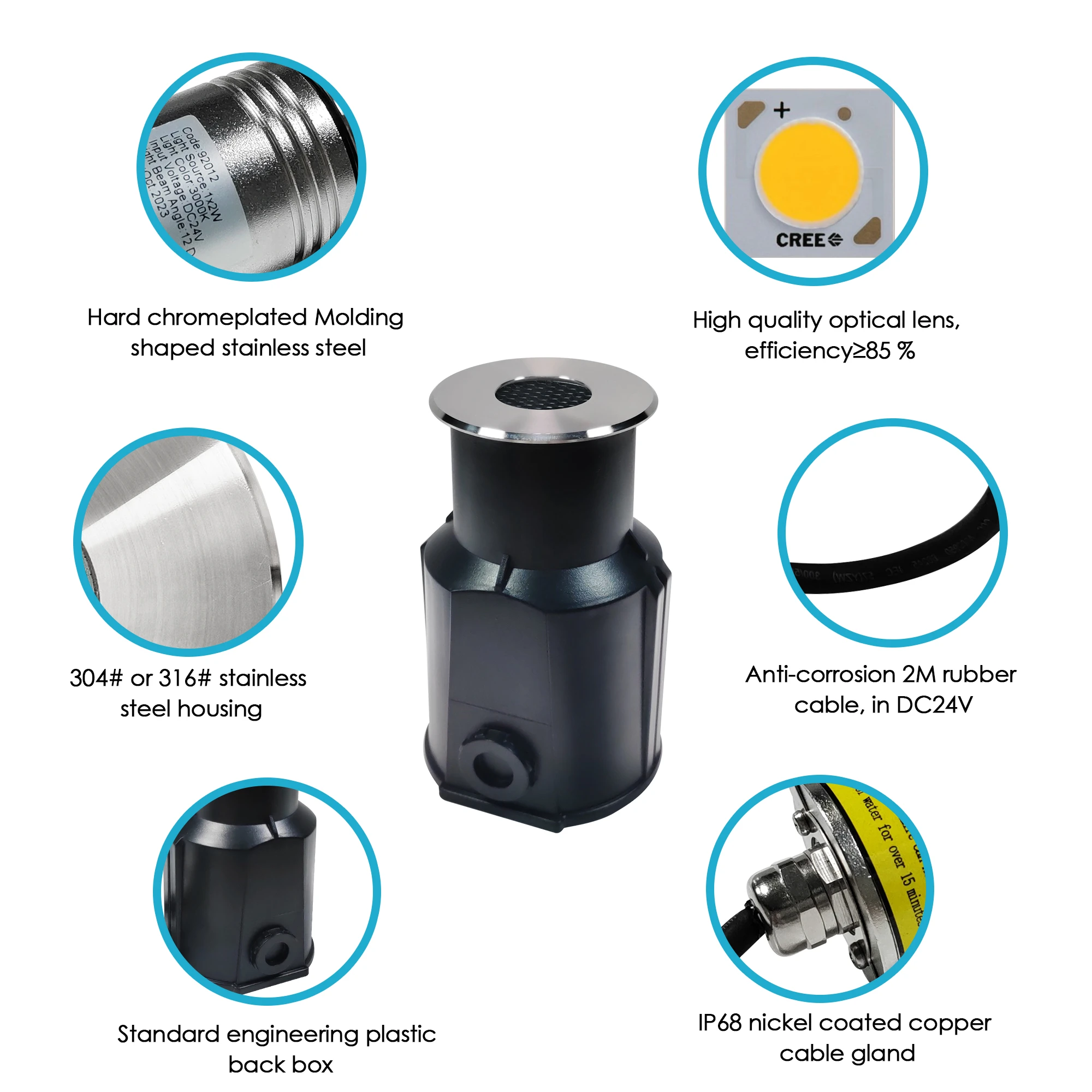

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement et couverture avant |
Acier inoxydable de 304# ou 316L* de forme moulée |
|
Verre |
Verre trempé par échelons T = 7 mm |
|
Objectif |
Objectif optique de haute qualité, efficacité ≥85 % |
|
Prétension |
IP-68 PG-11 revêtu de cuivre et de nickel |
|
PCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie. LED monocolore = sortie 1-circuit. LED RGB 3 en 1 = sortie 3 circuits. |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur. |
|
Manchon de montage |
Plastique |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (pour une seule couleur) / H05RN-F 4*0,75mm² L=2m (pour RGB) / H05RN-F 5*0,5mm² L=2m (pour RGBW) |
