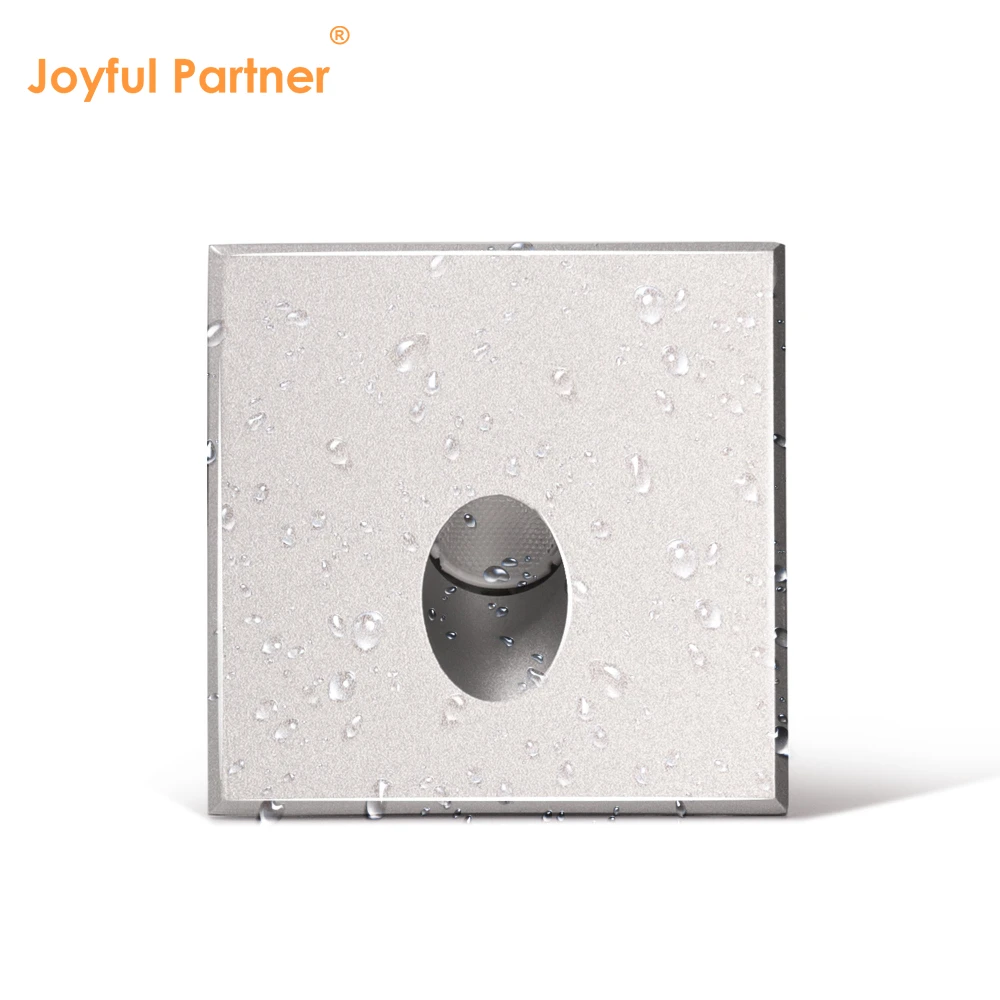

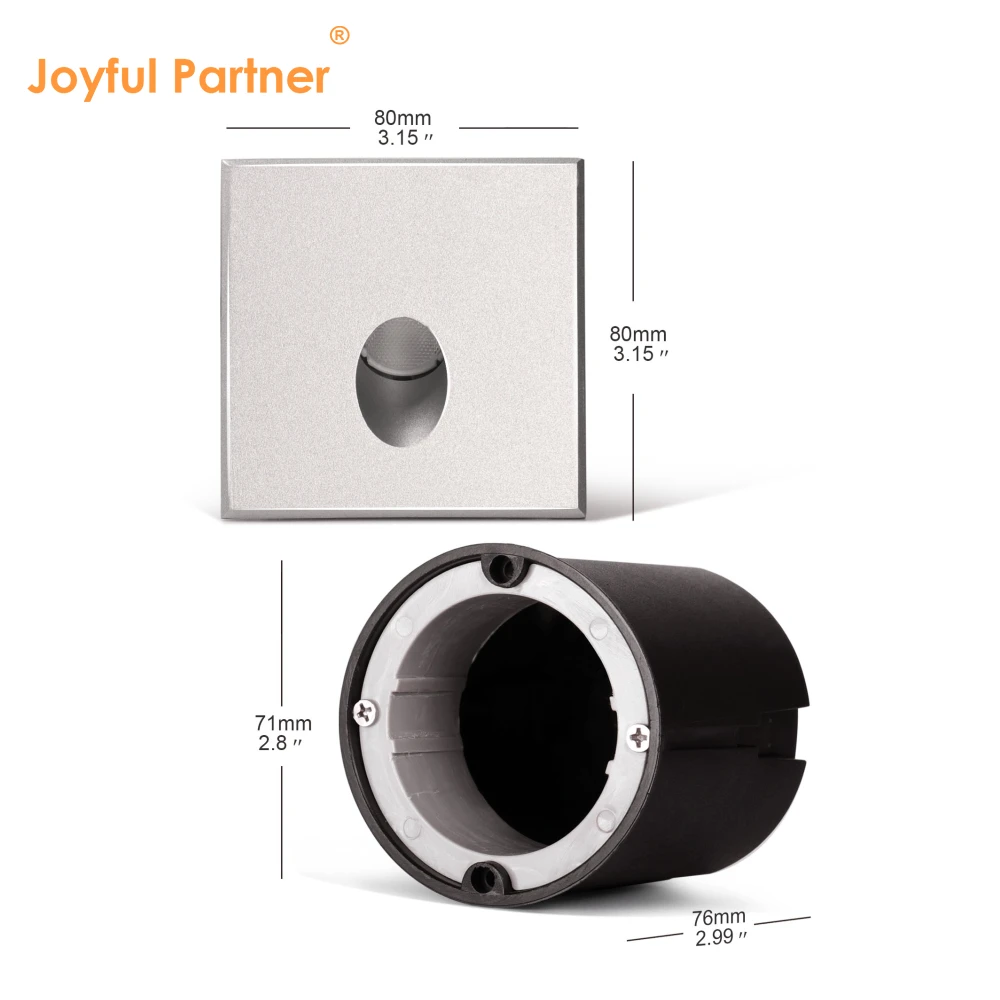

1SS0101(80*80mm)

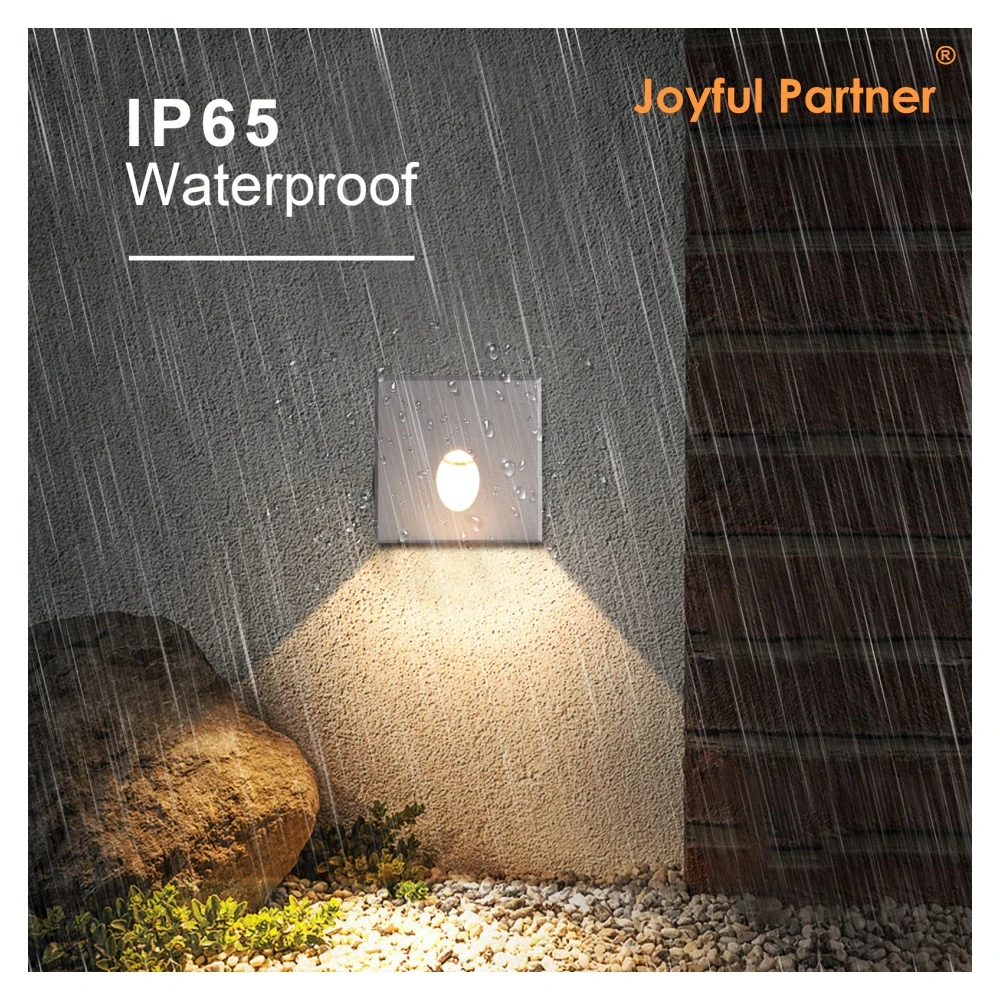

Classification d’étanchéité : IP65
Matériau : ADC12 Aluminium moulé en poudre extérieur
Modèle : 1SR01 / 1SS01 / 1SR01AR Série
Certification : IP65, RoHS, CE

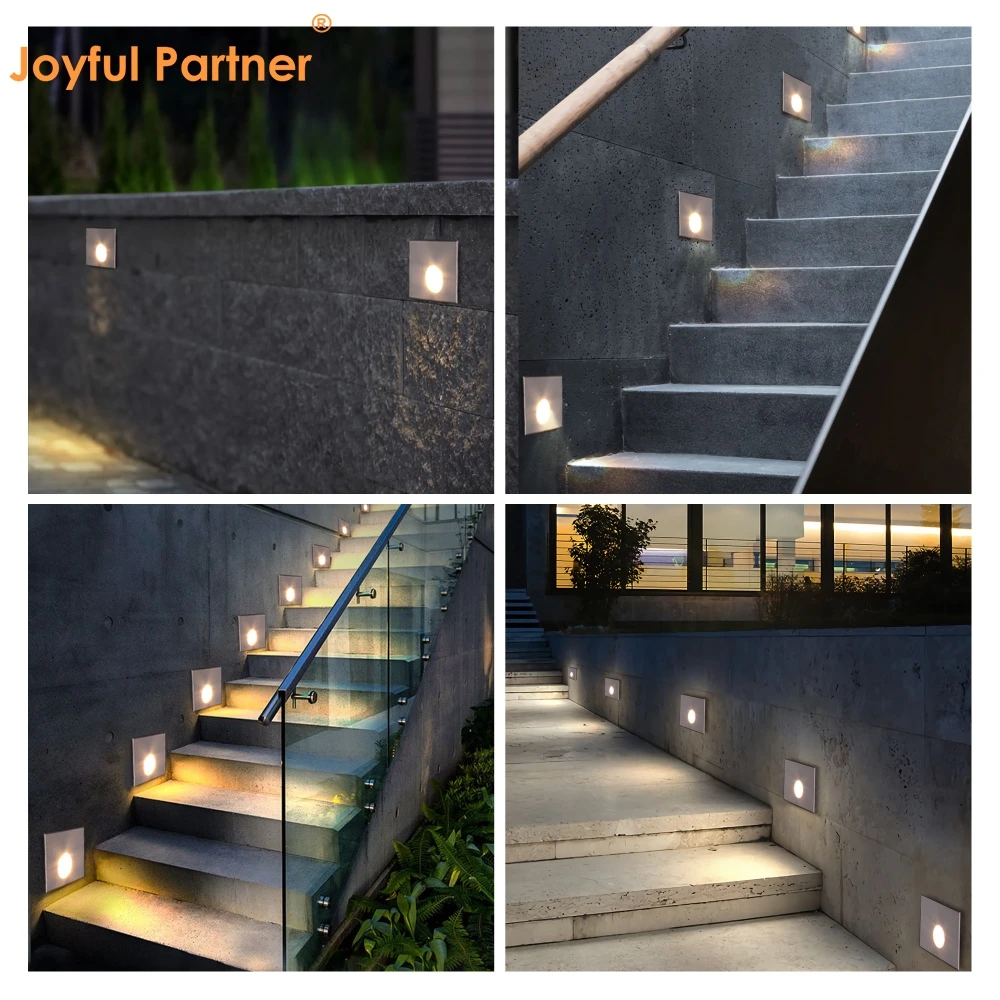

Étanche IP65 pour l’utilisation d’un éclairage extérieur dans escaliers/marches/maïs/escaliers/parcs extérieurs
Tension d’entrée : 12V/24VDC/100-240VAC selon votre choix
Certification IP65 avec CE, certification ROHS
Durée de vie nominale : plus de 50 000+ heures

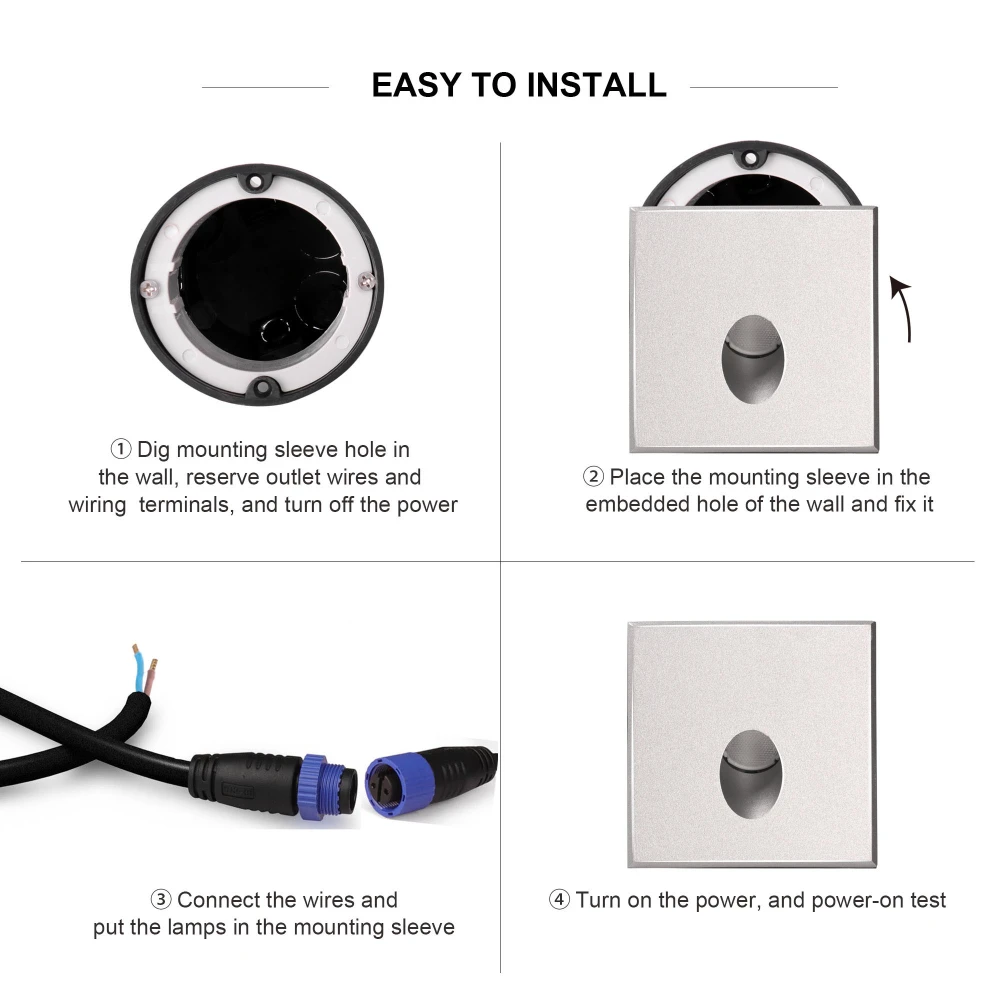

Facile à installer et à utiliser, avec des clips directement
Aluminium à excellente conductivité thermique, entraînements à courant constant à haute efficacité
Option de couleur du boîtier : gris/argent RAL9005/noir mat RAL9006 autres couleurs personnalisées
Fourni avec un manchon de montage
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1SR0101 / 1SS0101 / 1SR0101AR |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1SR0101H / 1SS0101H / 1SR0101ARH |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1SR0102 / 1SS0102 / 1SR0102AR |
1*3W |
60° |
3 |
DC12V/DC24V |
10 |
|
1SR0102H / 1SS0102H / 1SR0102ARH |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1SR0107 / 1SS0107 / 1SR0107AR |
1*0,5W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |

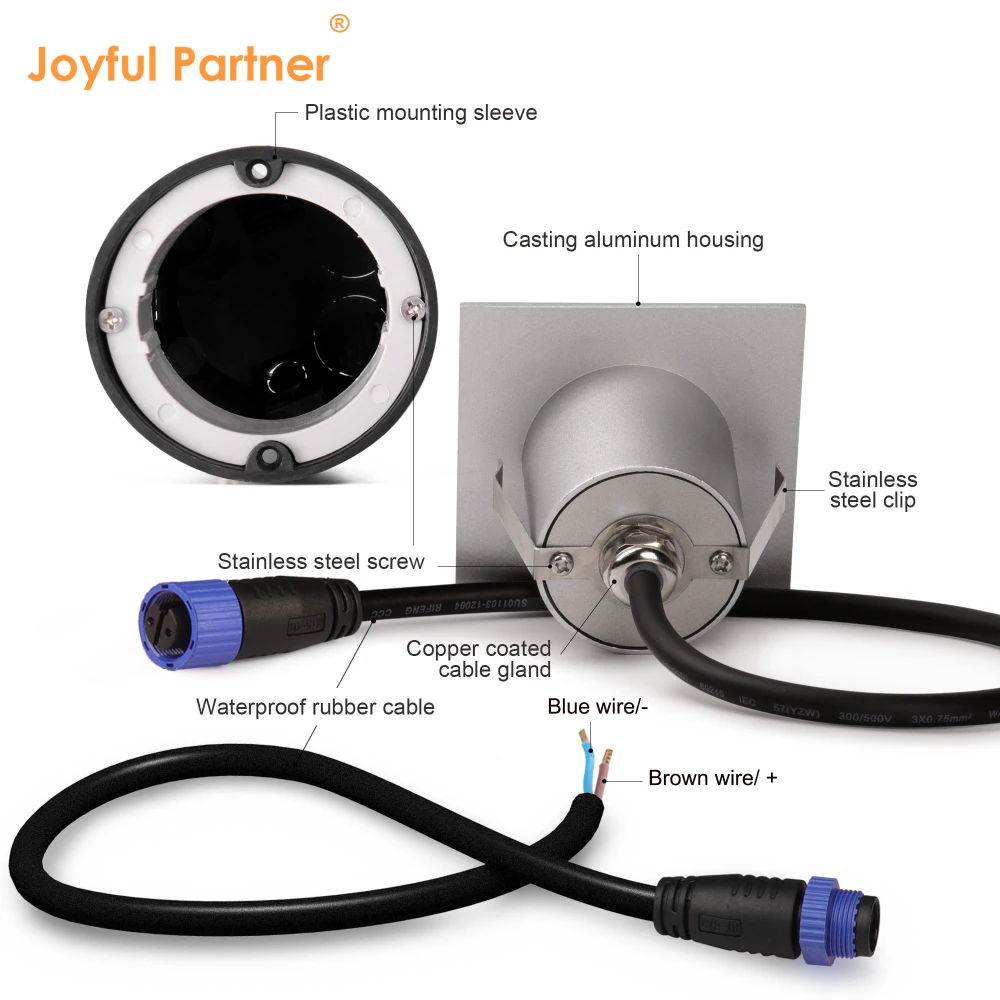

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
ADC12 Aluminium en poudre à moulage sous pression pour l’extérieur |
|
Verre |
Verre trempé. T=2mm |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Prétension |
Cuivre revêtu de nickel M12 |
|
Joint |
Sceau de forme d’outillage |
|
LED |
LED d’alimentation Epistar ou CREE. Ra>80 |
|
PCB |
Excellente conductivité thermique de l’aluminium, coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie |
|
Température de fonctionnement |
-20°C~40°C |
|
Câble d’alimentation |
H05RN-F 2×0,75mm² L=0,3 m (basse tension) / H05RN-F 3×0,75 mm² L=0,3 m (haute tension) |
