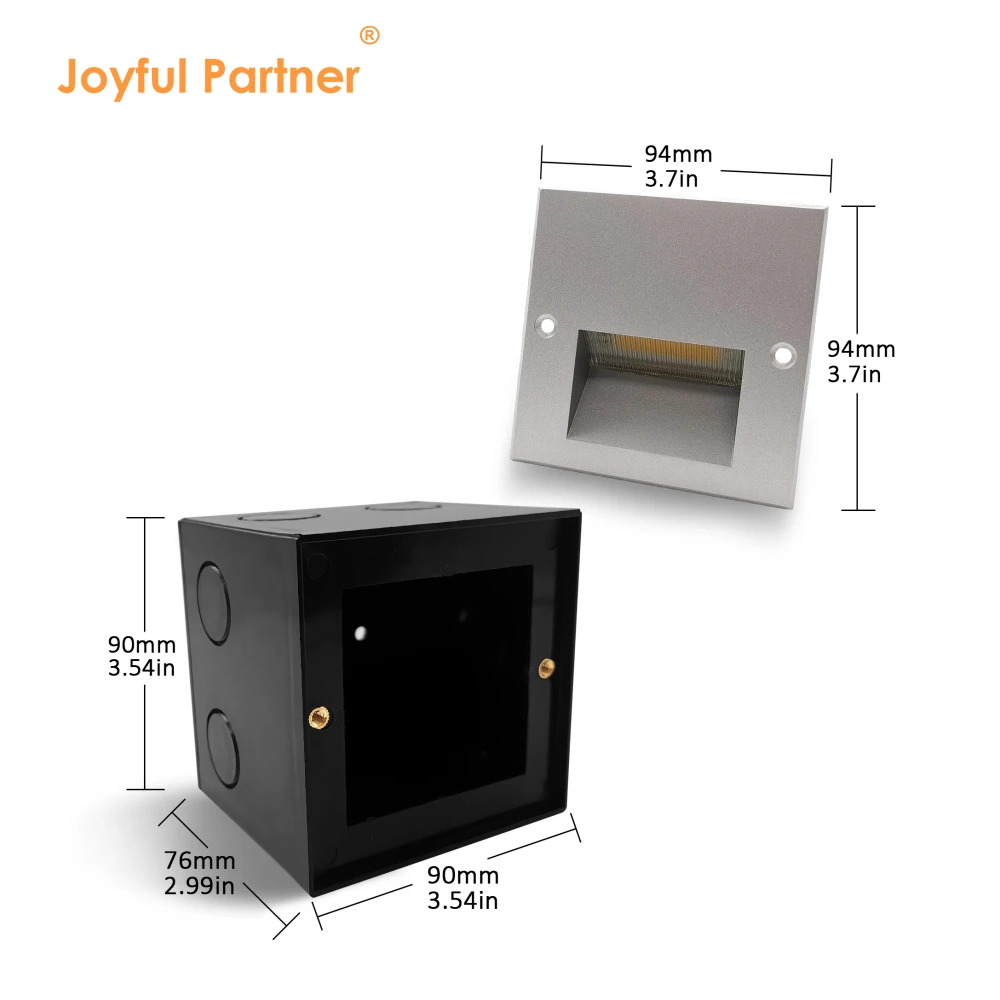

815067 (90*90mm)

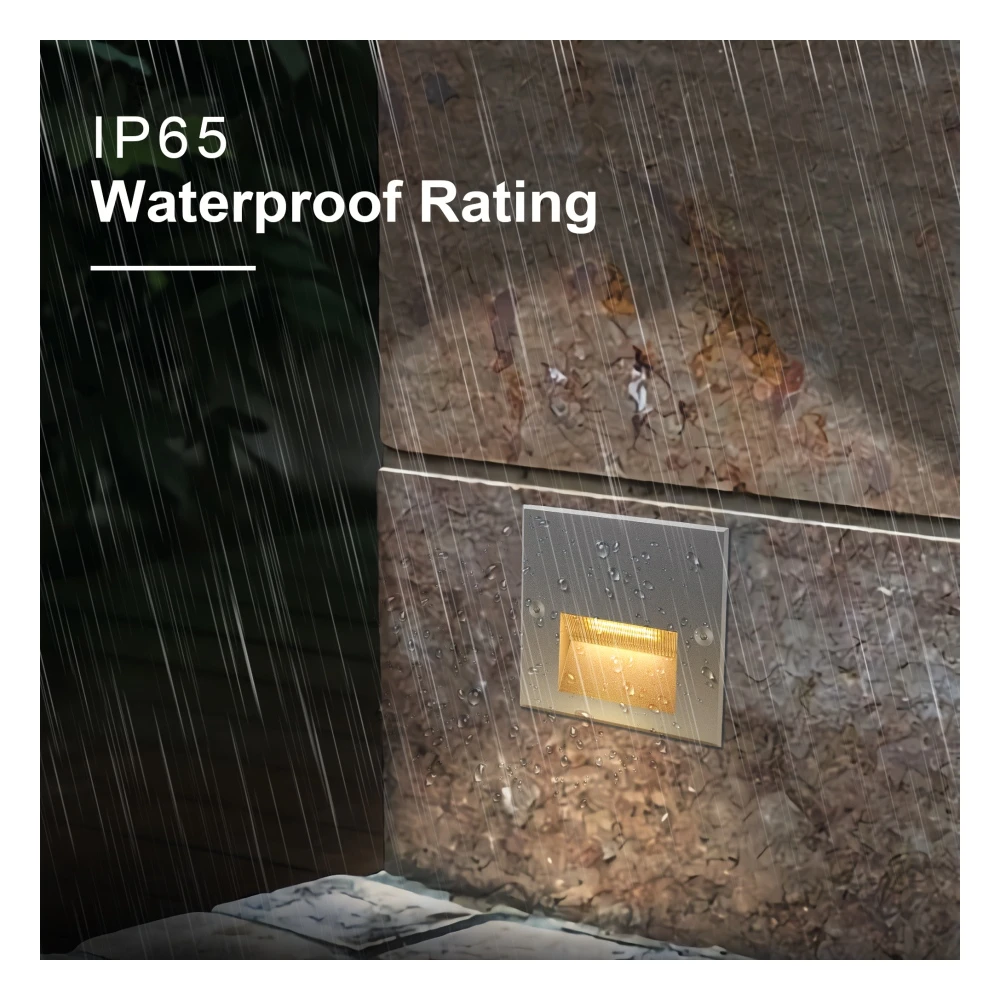

Classification d’étanchéité : IP65
Matériau : ADC12 Aluminium moulé en poudre sous pression
Modèle : 815067 / 816067 Series
Certification : IP65, RoHS, CE

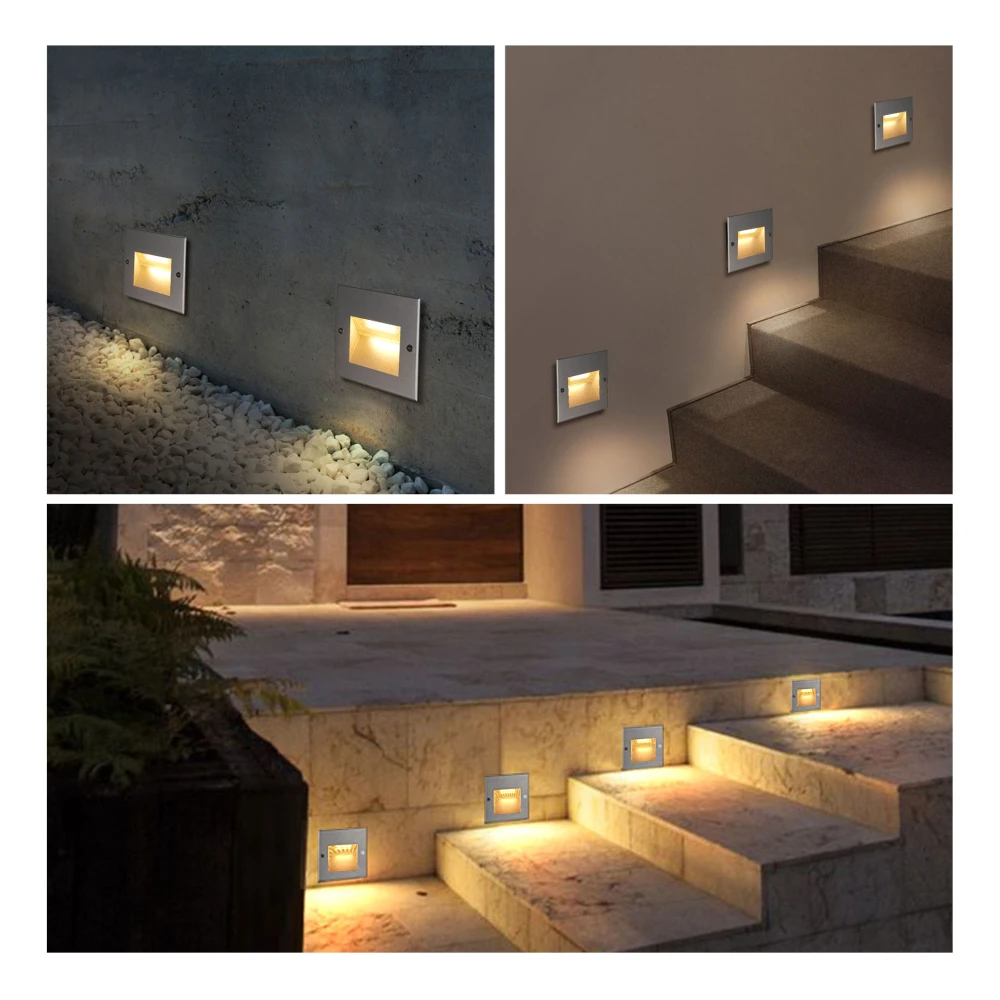

Lumière murale LED carrée et encastrée professionnelle conçue pour l’éclairage des chemins et escaliers dans les espaces extérieurs modernes.
Boîtier ADC12 en aluminium moulé sous pression haute résistance avec finition en poudre premium pour une durabilité totale.
Équipé de verre trempé 4 mm et d’un objectif optique haute efficacité offrant une transmission lumineuse de ≥85 %.
Intégrée à 6 LED OSRAM SMD2835 offrant une sortie haute performance et économe en énergie de 2W/3W.

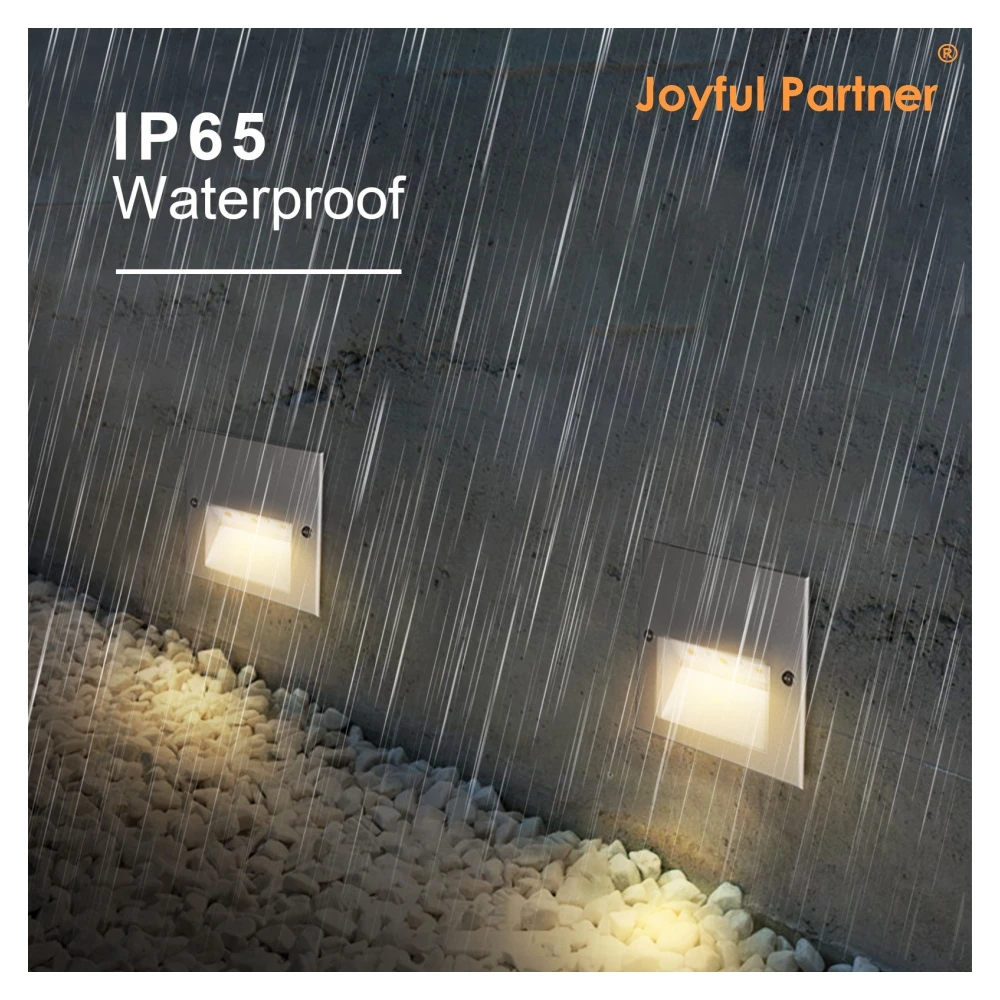

Conçu pour la sécurité avec une résistance aux chocs IK10 et une protection étanche IP65 fiable.

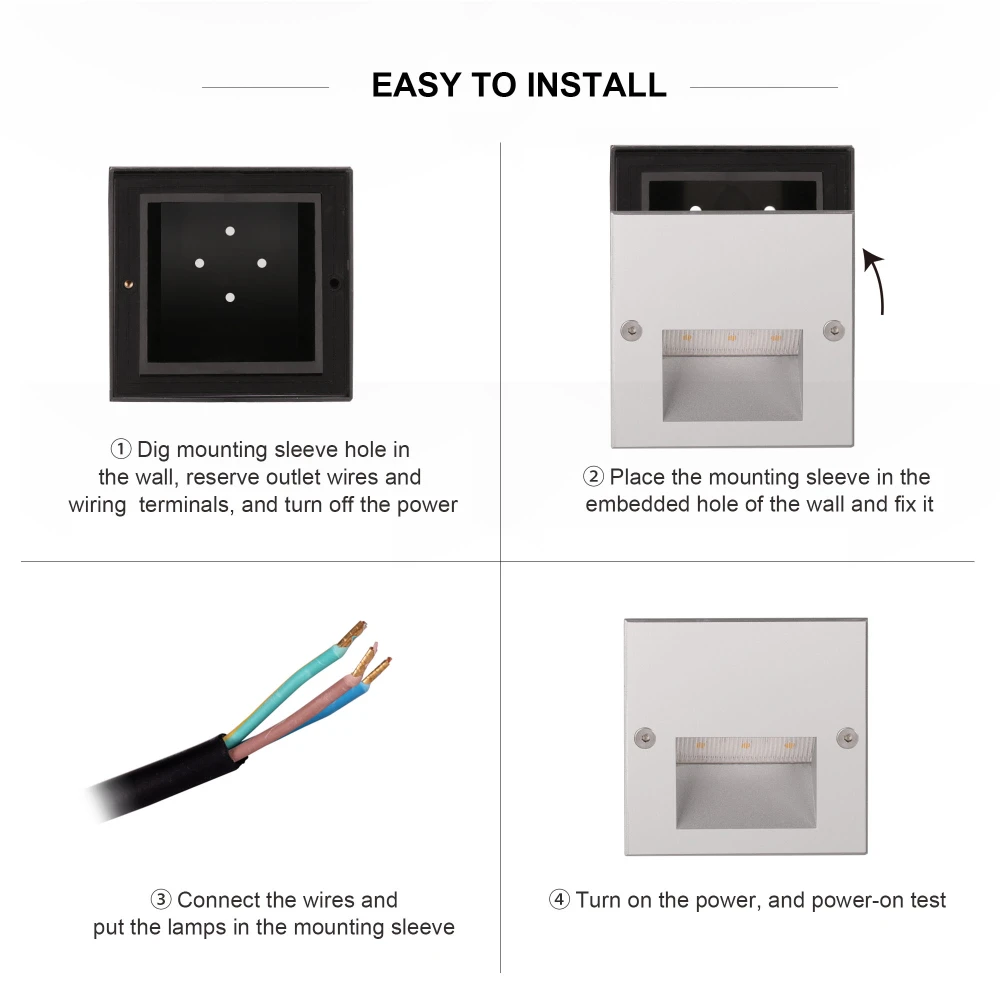

Options d’installation flexibles avec design circlip et gaine de montage en plastique optionnelle pour applications encastrées.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
815067 |
OSRAM SMD2835*6 |
120° |
2W/3W |
DC12V/DC24V AC100-240V |
10 |
|
816067 |
OSRAM SMD2835*6 |
120° |
2W/3W |
DC24V AC100-240V |
10 |

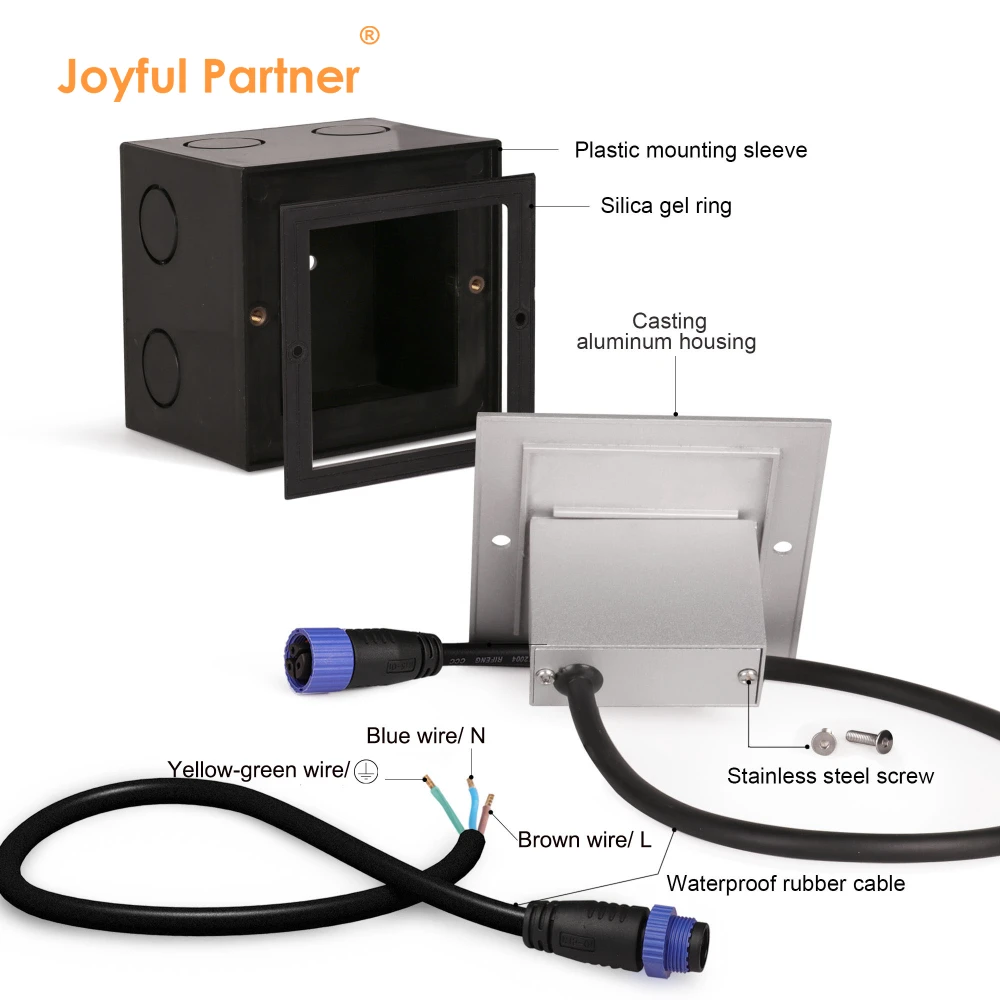

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
ADC12 Aluminium moulé en poudre |
|
Verre |
Verre trempé. T=4mm |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Prétension |
Revêtues de cuivre et de nickel |
|
Joint |
Sceau de forme d’outillage |
|
LED |
LED SMD ou COB |
|
PCB |
Excellente conductivité thermique de l’aluminium, coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
-20°C~40°C |
|
Température de fonctionnement |
Sortie courant constant, LED monocolore = sortie à un circuit |
|
Câble d’alimentation |
H05RN-F 2×0,75mm² L=0,3 m (basse tension) / H05RN-F 3×0,75 mm² L=0,3 m (haute tension) |
