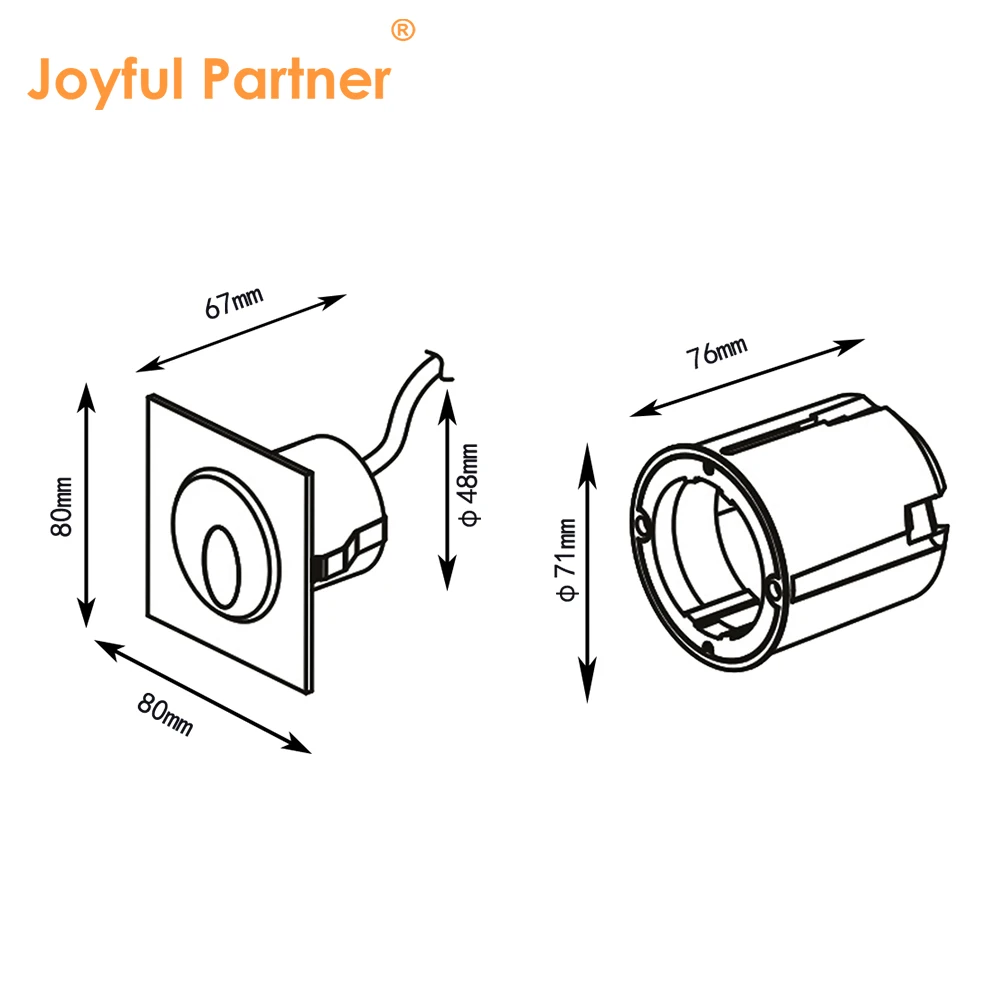

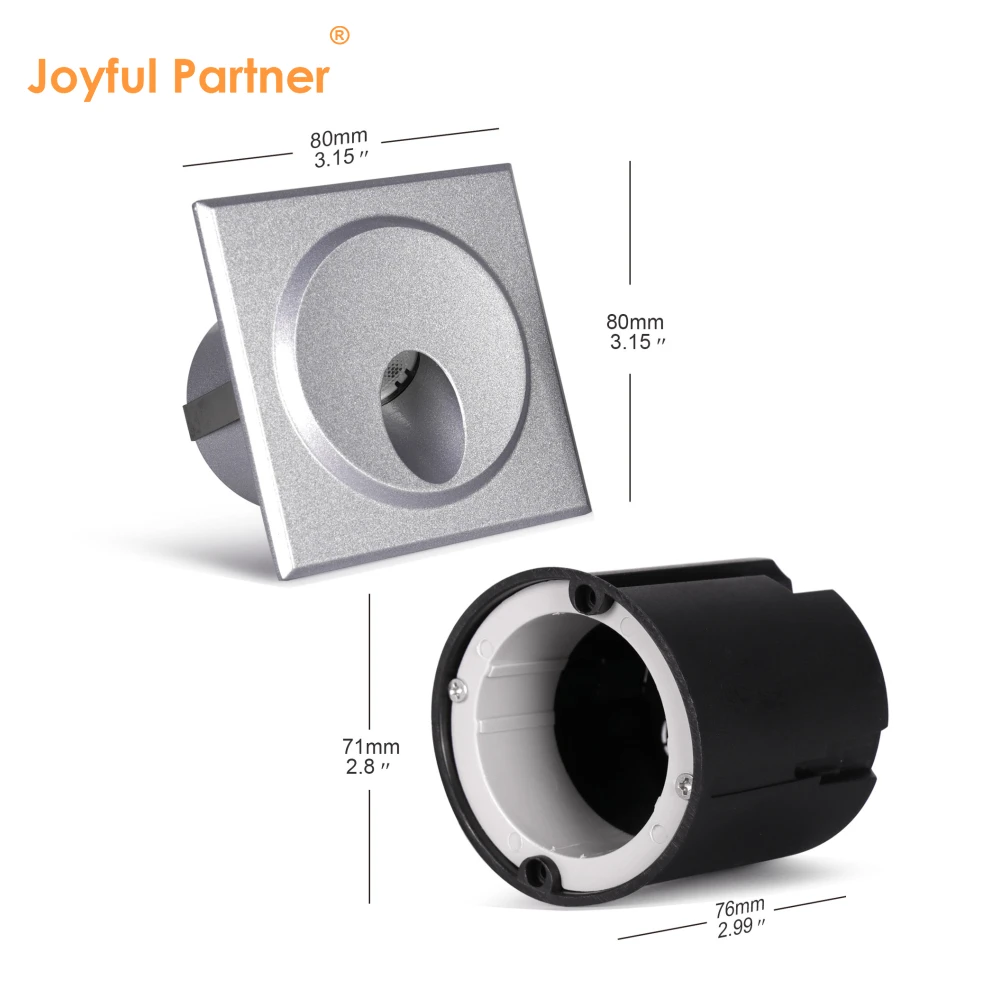

1QS0101(80*80mm)
Classification d’étanchéité : IP65
Matériau : ADC12 Aluminium moulé en poudre sous pression
Modèle : série 1QR010X / 1QS010X
Certification : IP65, RoHS, CE

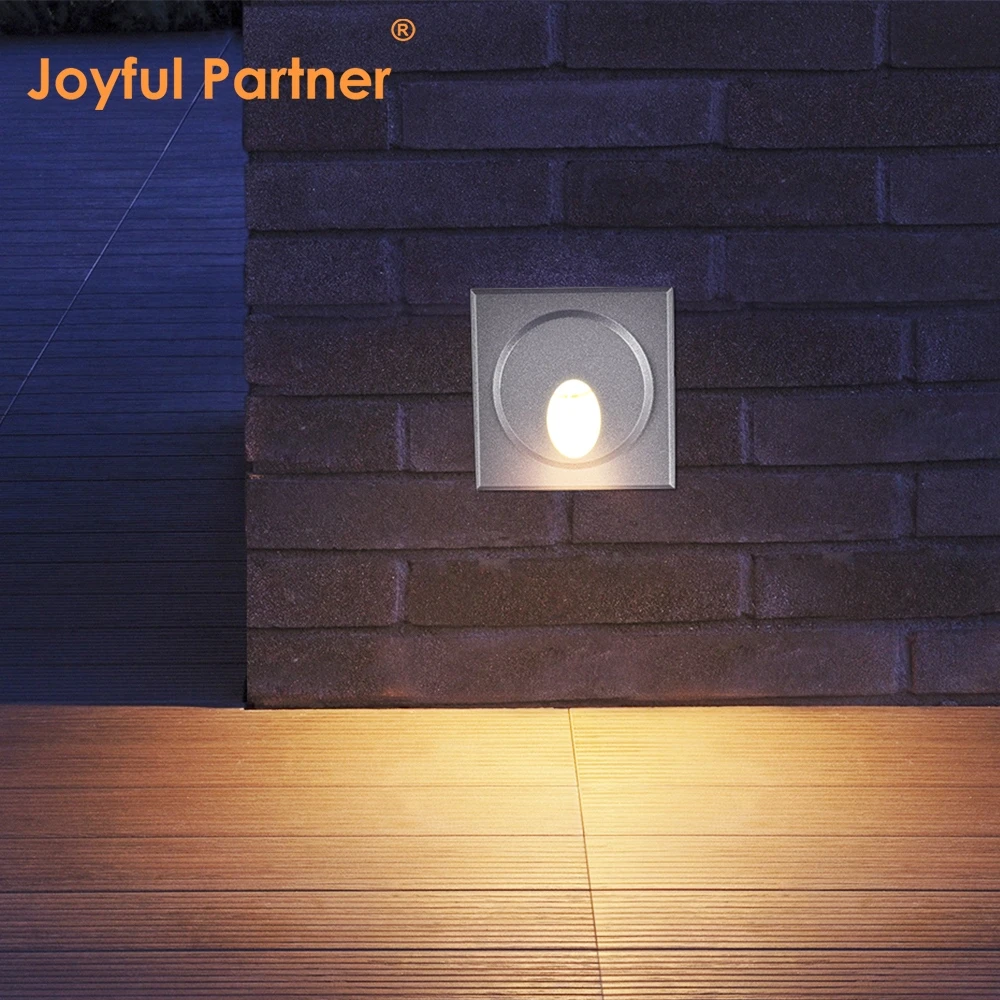

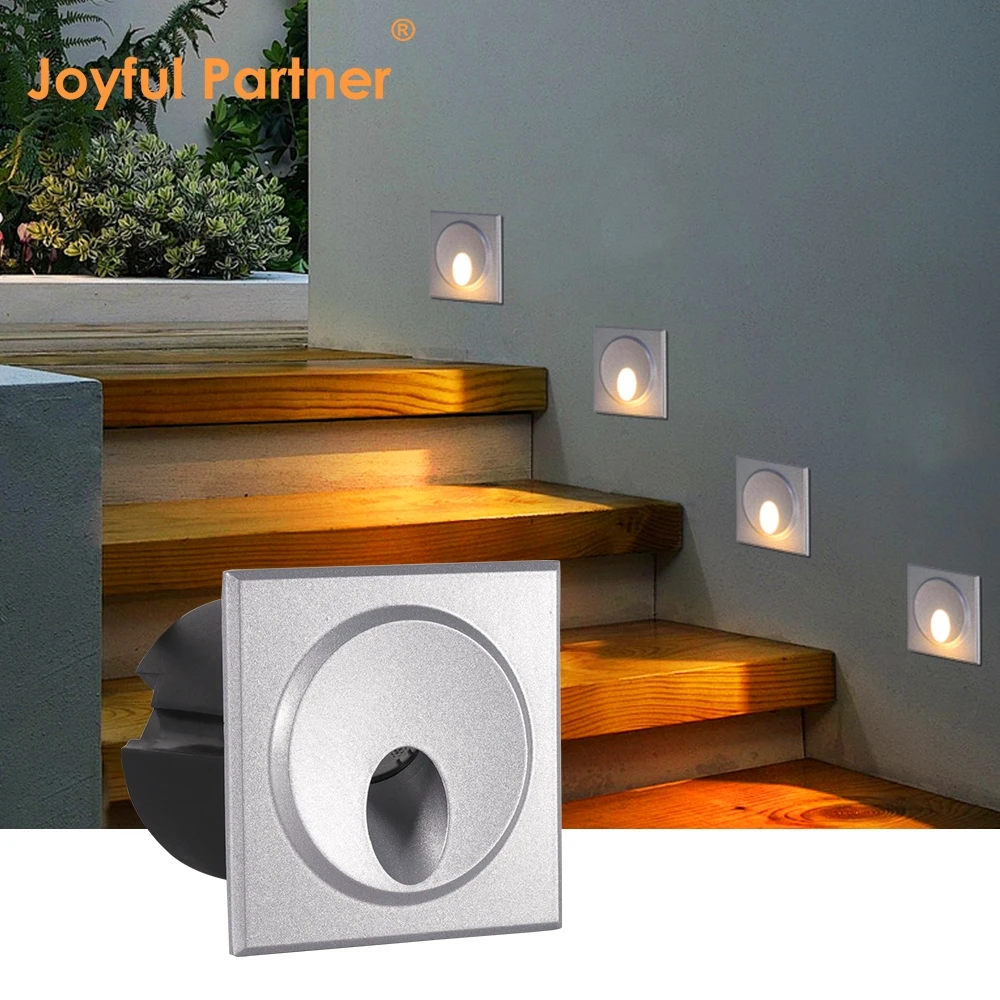

Conçu pour l’éclairage professionnel encastré des murs et escaliers en extérieur.
Boîtier en aluminium moulé ADC12 haute résistance avec finition durable en poudre.
Équipé d’un verre trempé de 2 mm et d’un objectif optique haute efficacité avec une efficacité de ≥85 %.
Conçu pour la sécurité avec une résistance aux impacts IK10 pour les espaces publics et commerciaux.

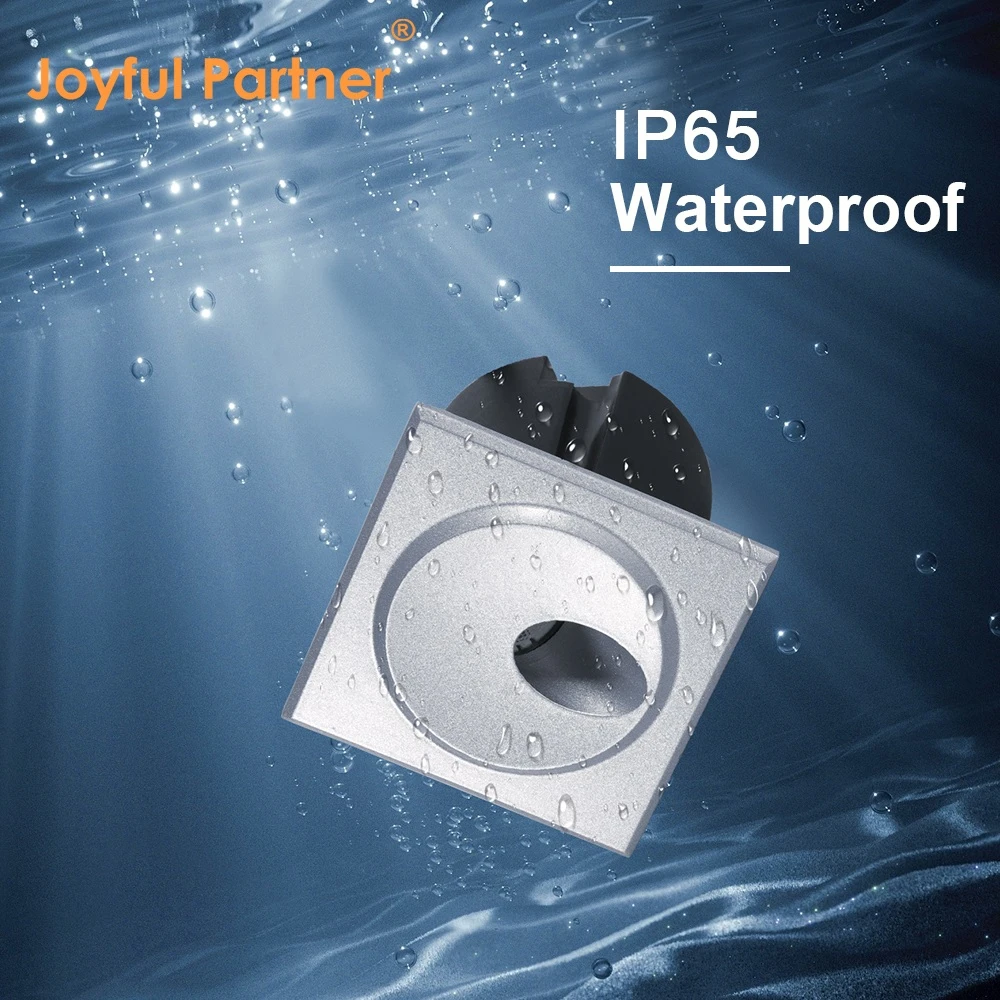

Une protection IP65 fiable assurée par des joints moulés et des étouffeurs en cuivre revêtus de nickel M12.

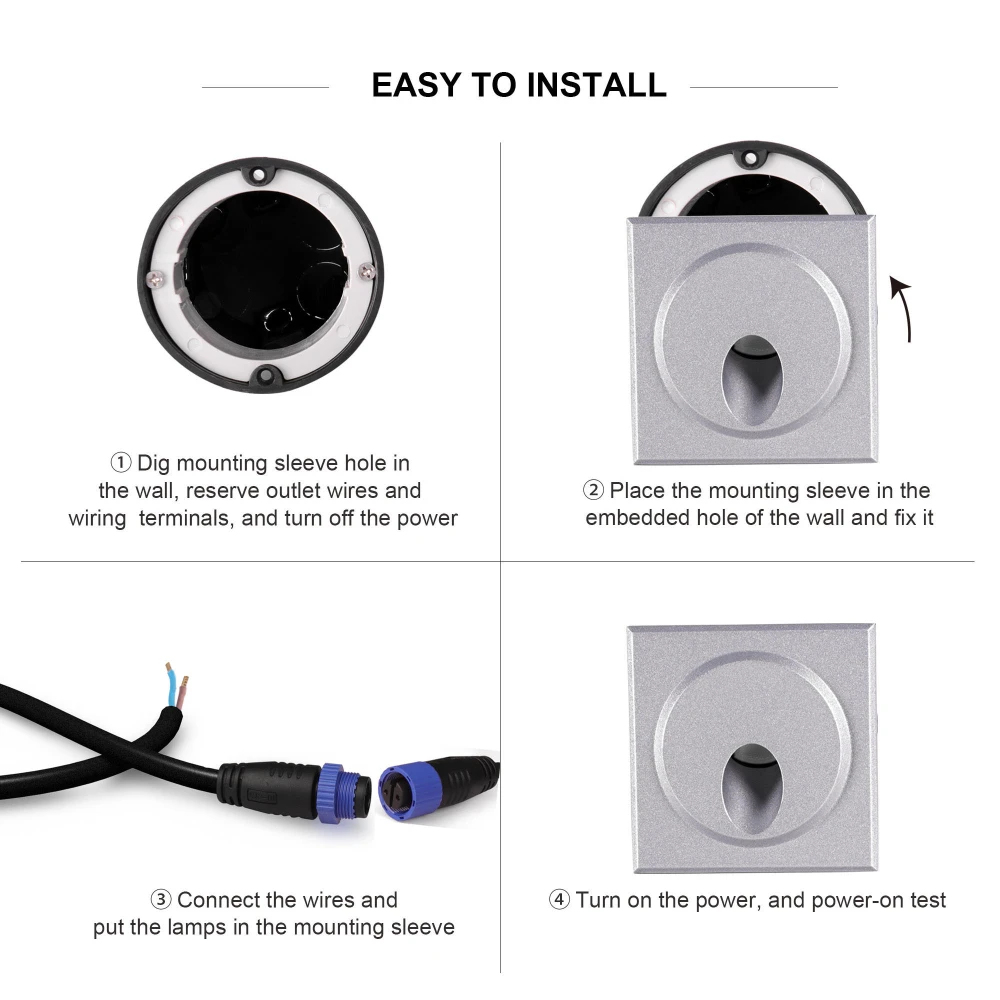

Options d’installation polyvalentes disponibles en formats ronds et carrés avec des manchons de montage intégrés.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1QR0101 / 1QS0101 |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1QR0101H / 1QS0101H |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1QR0102 / 1QS0102 |
1*2W |
60° |
2.5 |
DC12V/DC24V |
10 |
|
1QR0102H / 1QS0102H |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1QR0107 / 1QS0107 |
1*0,5W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
ADC12 Aluminium moulé en poudre |
|
Verre |
Verre trempé. T=2mm |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Prétension |
Cuivre revêtu de nickel M12 |
|
Joint |
Sceau de forme d’outillage |
|
LED |
LED d’alimentation Epistar ou CREE. Ra>80 |
|
PCB |
Excellente conductivité thermique de l’aluminium, coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
-20°C~40°C |
|
Température de fonctionnement |
Sortie courant constant, LED monocolore = sortie à un circuit |
|
Câble d’alimentation |
H05RN-F 2×0,75mm² L=0,3 m (basse tension) / H05RN-F 3×0,75 mm² L=0,3 m (haute tension) |
