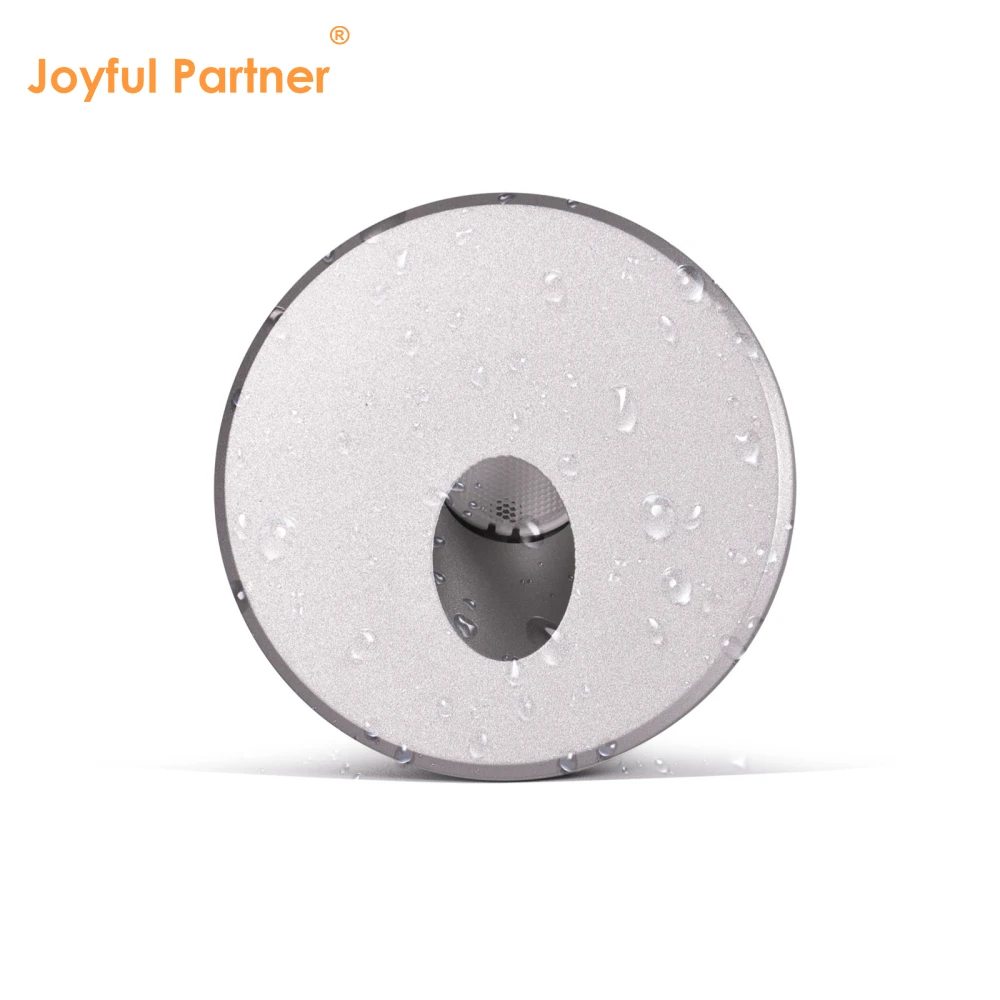

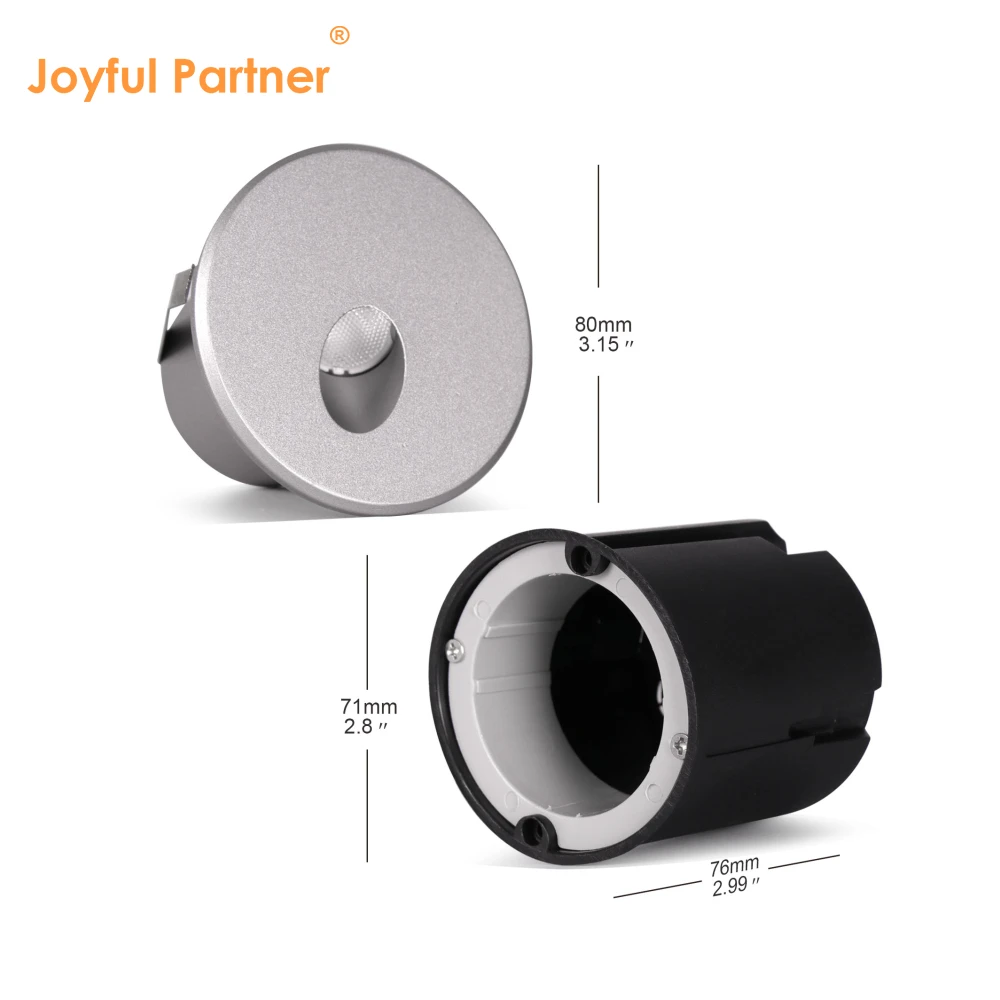

1SR0101 (Ø 80mm)
Classification d’étanchéité : IP65
Matériau : ADC12 Aluminium moulé en poudre extérieur
Modèle : 1SR01 / 1SS01 / 1SR01AR Série
Certification : IP65, RoHS, CE

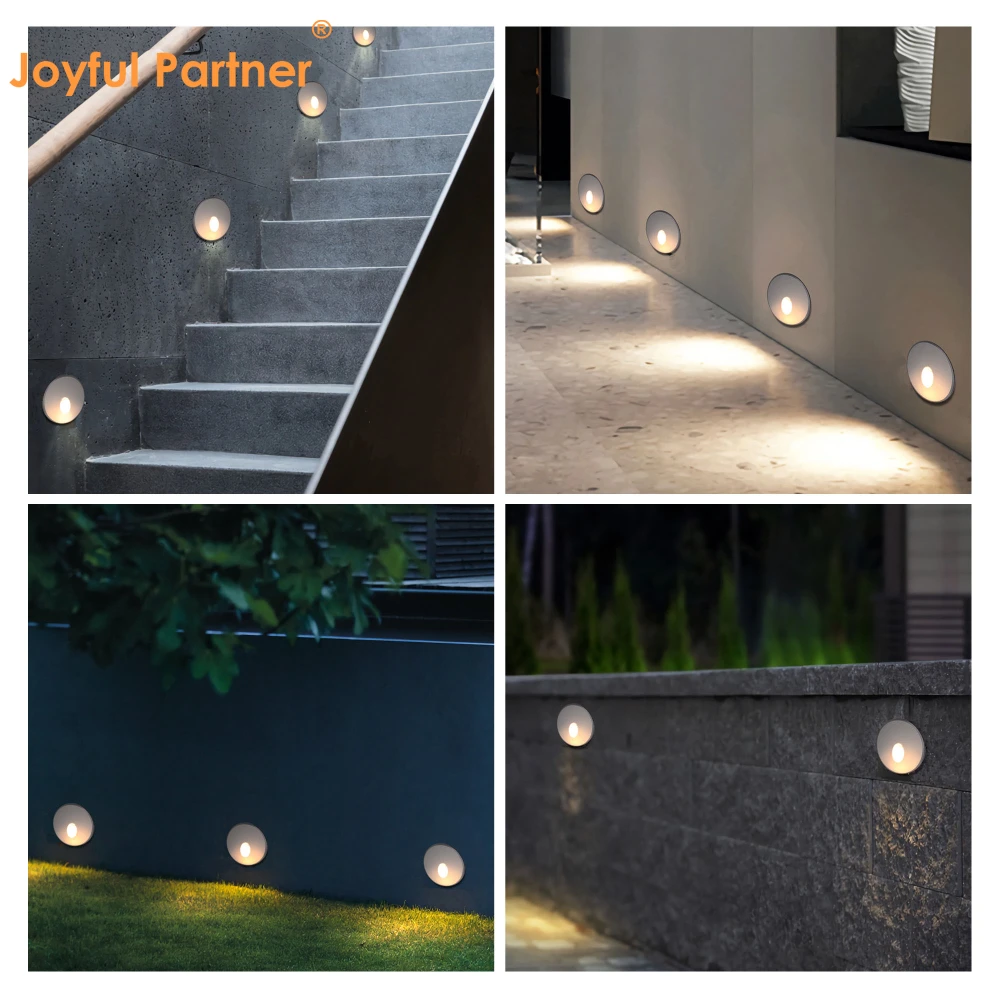

Solution professionnelle IP65 d’éclairage encastré conçue pour la sécurité et l’éclairage décoratif des escaliers en extérieur.

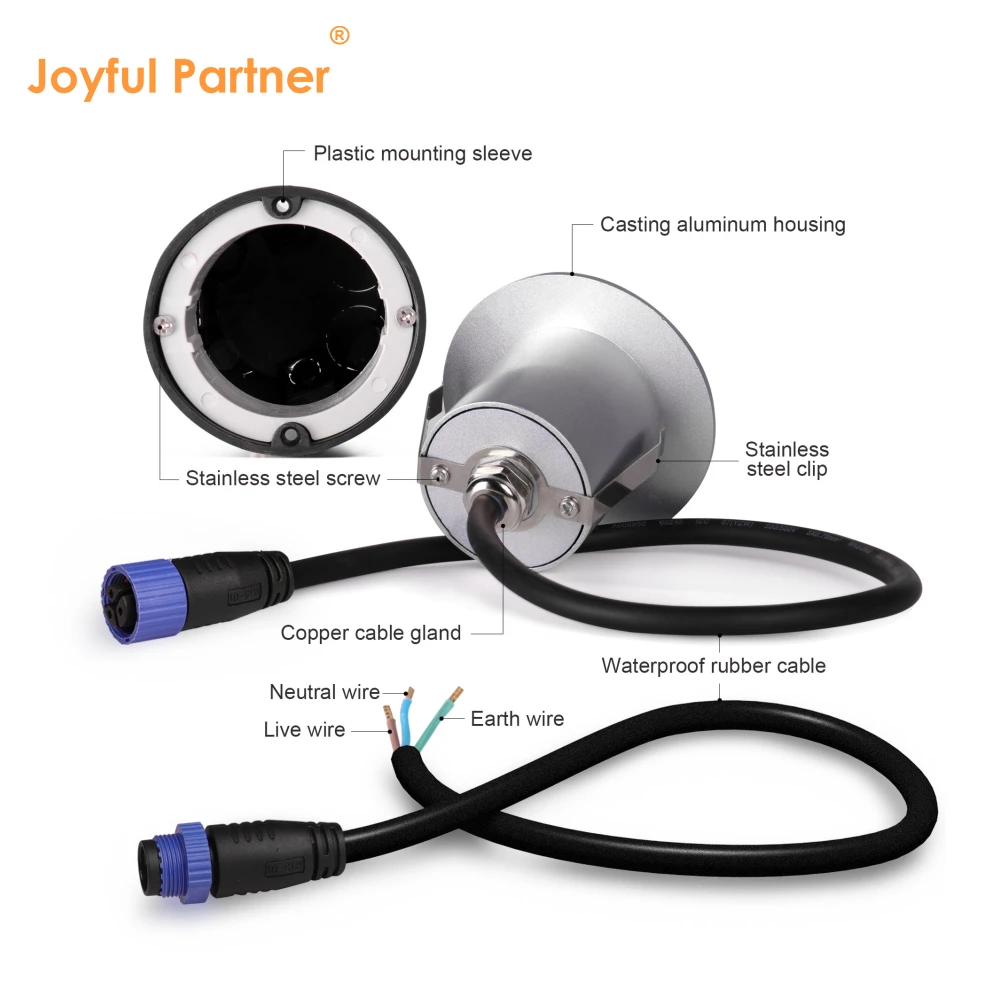

Corps de lampe de jardin souterraine en aluminium moulé sous pression ADC12 à haute résistance avec un revêtement en poudre anticorrosion spécialisé.
Dispose d’un objectif optique de précision intégré à 60°, parfait pour un éclairage sans éblouissements sur les marches de piscine et le guidage dans les couloirs.
Conçu pour la durabilité avec une cote d’impact IK10, garantissant la fiabilité dans les allées commerciales et résidentielles à fort trafic.
Protégez l’humidité grâce à des presse-presses en cuivre M12 recouvertes de nickel et des joints en silicone de haute qualité en forme d’outils.

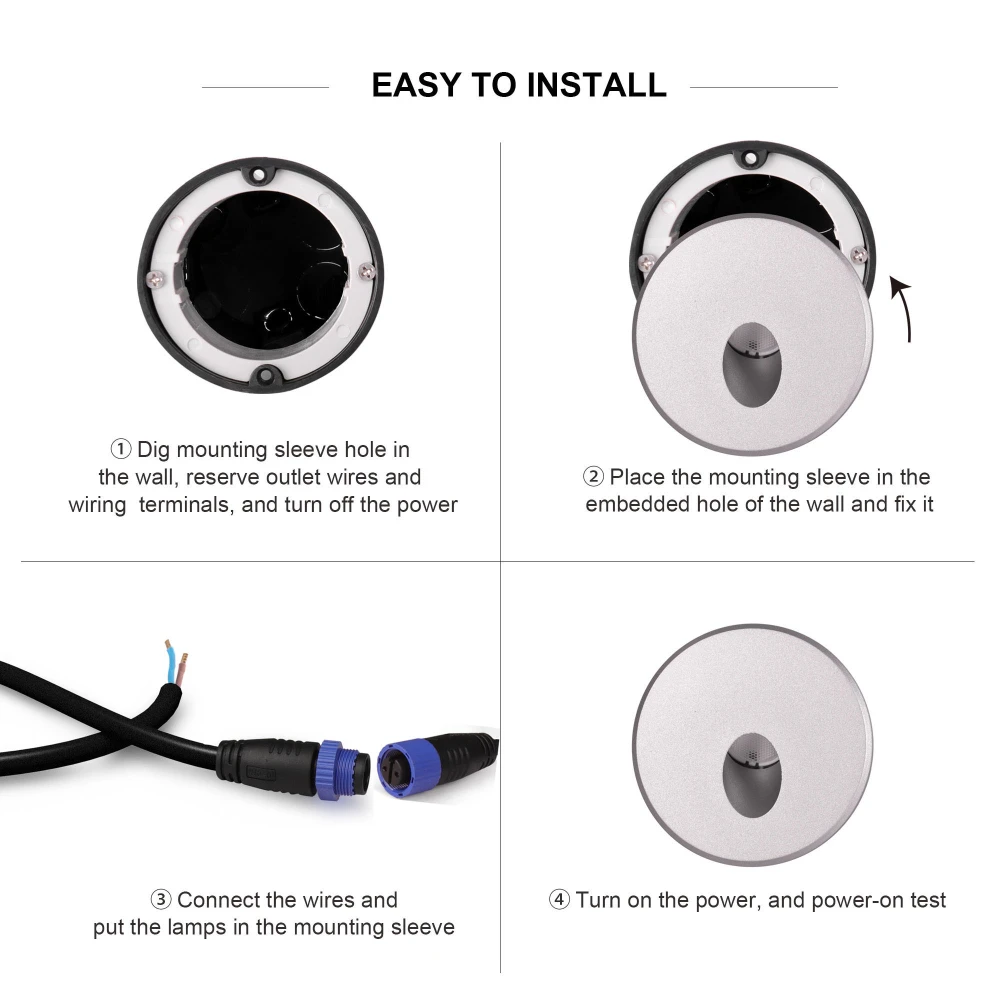

Conception facile d’installation supportant un montage direct à clip ou l’intégration avec des manchons de montage en plastique spécialisés.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
1SR0101 / 1SS0101 / 1SR0101AR |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1SR0101H / 1SS0101H / 1SR0101ARH |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1SR0102 / 1SS0102 / 1SR0102AR |
1*3W |
60° |
3 |
DC12V/DC24V |
10 |
|
1SR0102H / 1SS0102H / 1SR0102ARH |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1SR0107 / 1SS0107 / 1SR0107AR |
1*0,5W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
ADC12 Aluminium en poudre à moulage sous pression pour l’extérieur |
|
Verre |
Verre trempé. T=2mm |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Prétension |
Cuivre revêtu de nickel M12 |
|
Joint |
Sceau de forme d’outillage |
|
LED |
LED d’alimentation Epistar ou CREE. Ra>80 |
|
PCB |
Excellente conductivité thermique de l’aluminium, coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie |
|
Température de fonctionnement |
-20°C~40°C |
|
Câble d’alimentation |
H05RN-F 2×0,75mm² L=0,3 m (basse tension) / H05RN-F 3×0,75 mm² L=0,3 m (haute tension) |
Télécharger la fiche technique
Téléchargement du manuel d’installation
