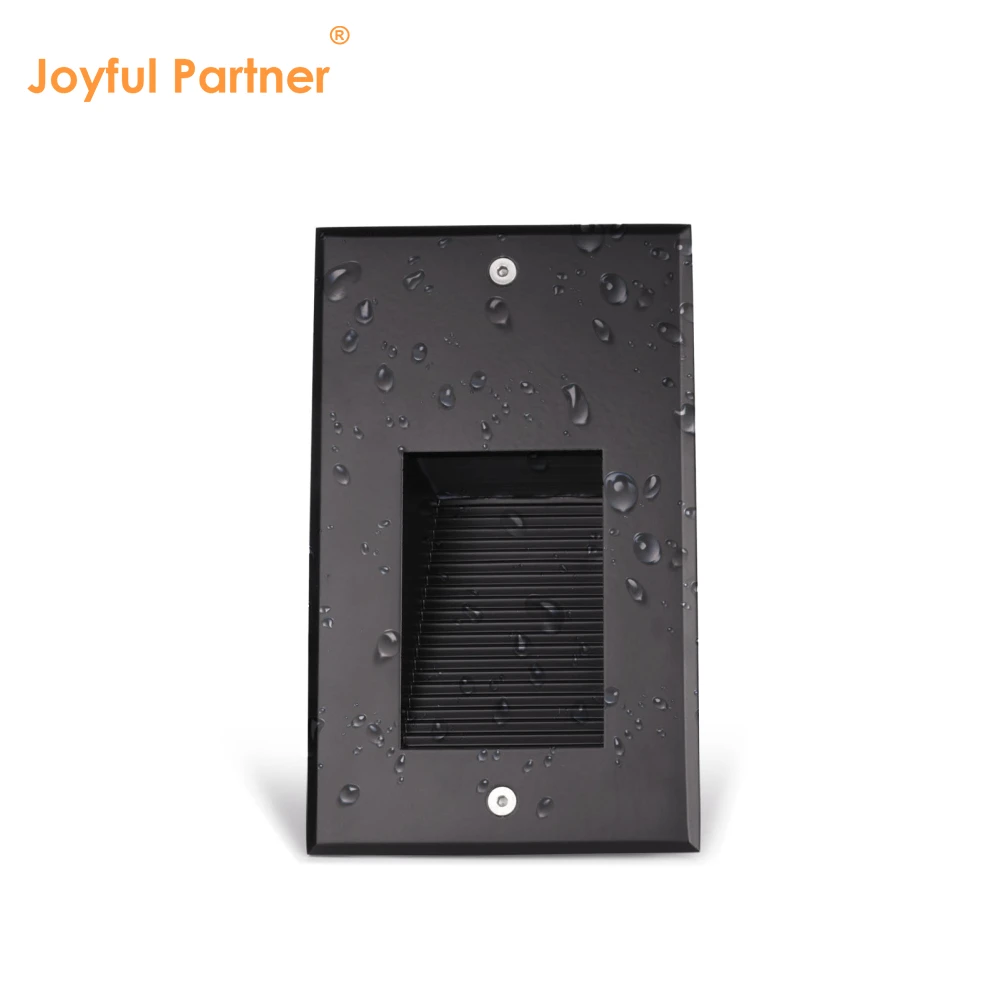

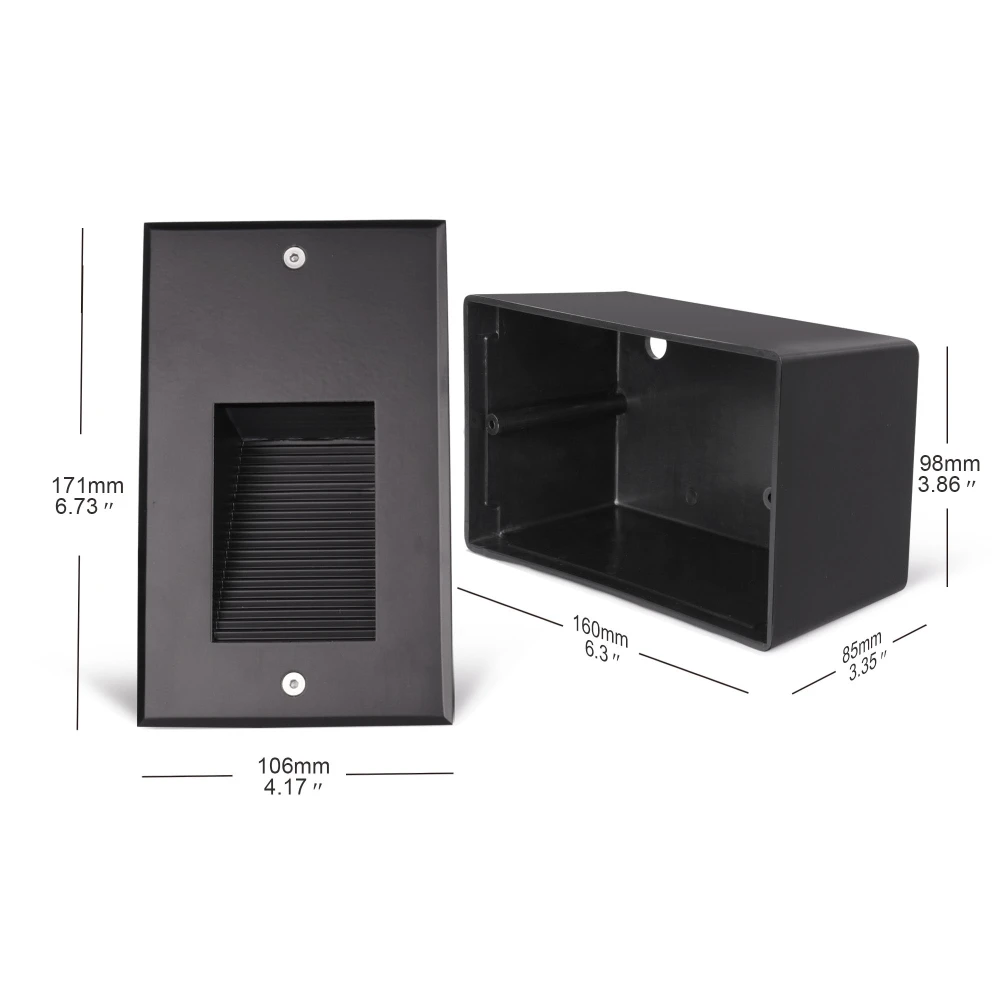

819157(L171*L106mm)
Classification d’étanchéité : IP65
Matériau : ADC12 Aluminium moulé en poudre extérieur
Modèle : série 8190X / 8191X
Certification : IP65, RoHS, CE

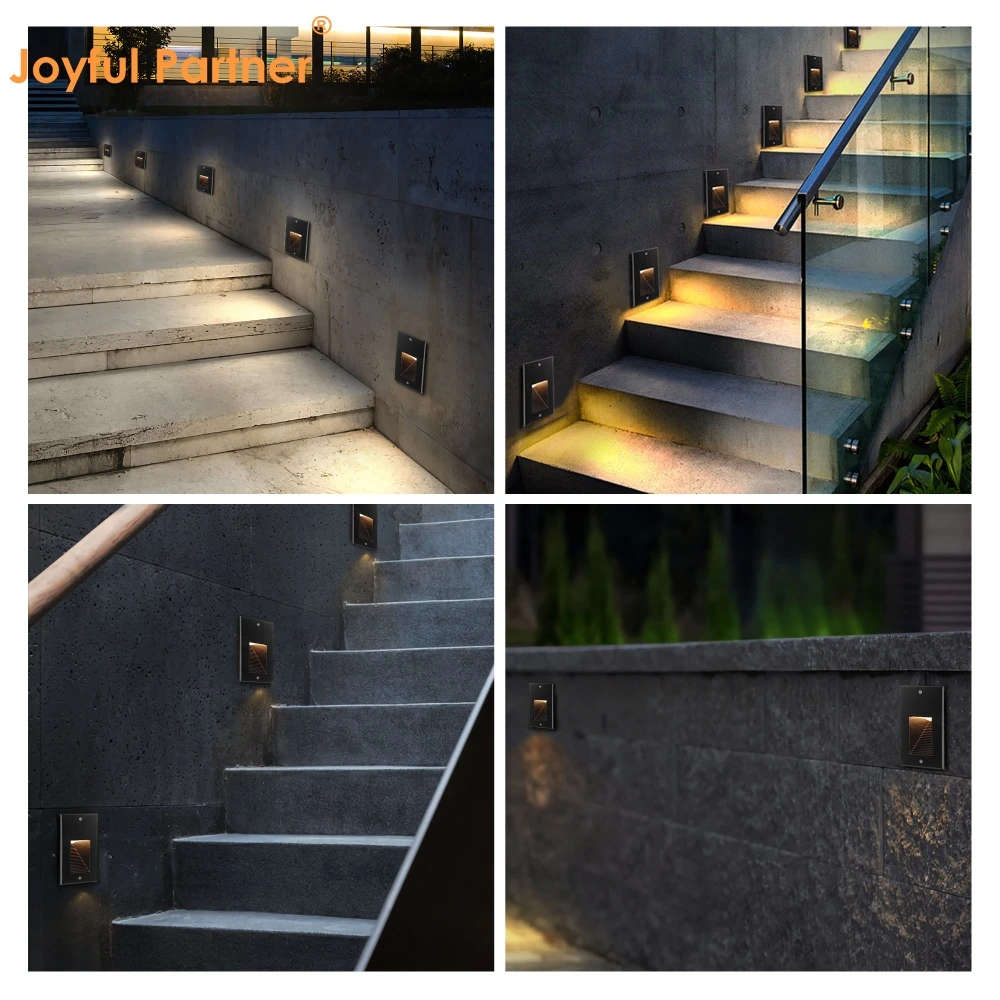

Éclairage mural LED encastré professionnel conçu pour la sécurité architecturale et l’éclairage décoratif des allées.
Construit avec un boîtier en aluminium moulé sous pression ADC12 haute résistance avec un revêtement en poudre extérieur durable.
Comprend du verre trempé de 3 mm et des composants optiques à haute efficacité pour une distribution uniforme de la lumière.

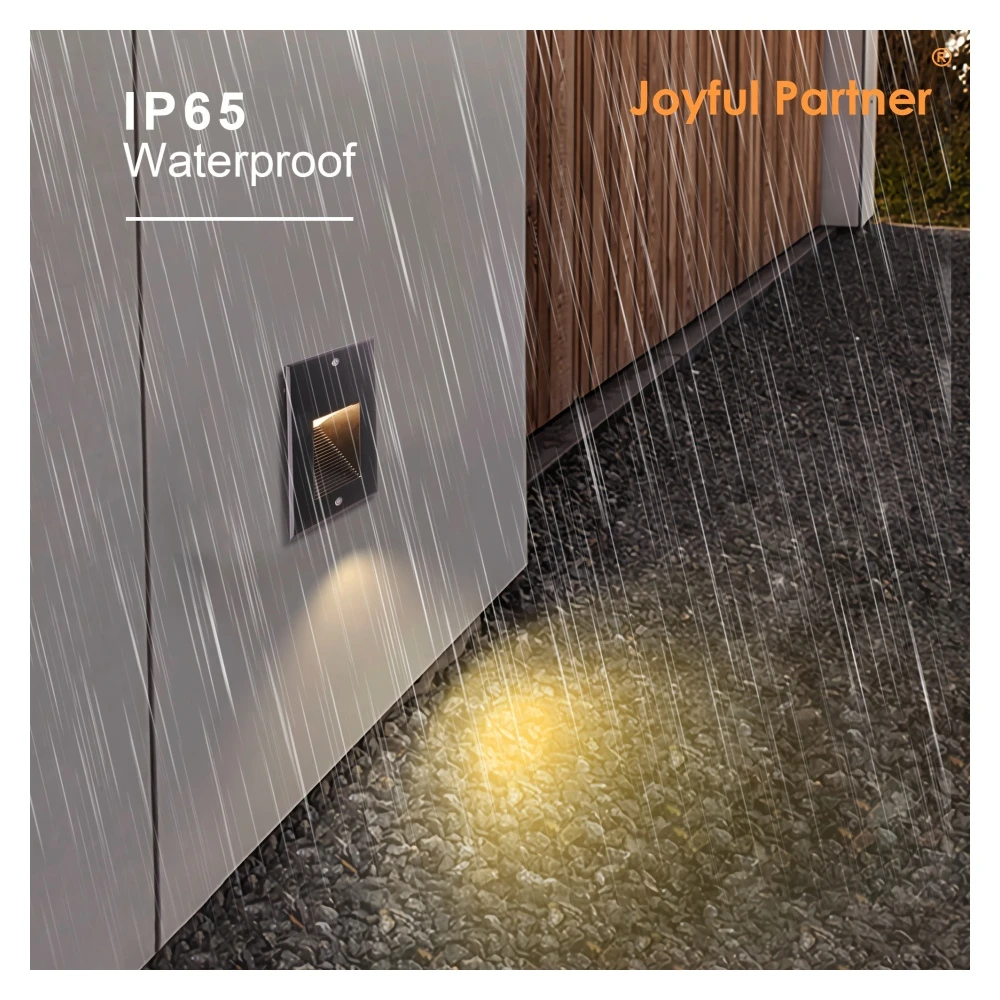

Certification IP65 fiable à l’étanchéité et résistance aux impacts IK10 pour les environnements extérieurs difficiles.
Les sources lumineuses LED OSRAM et SMD haute performance fournissent une puissance efficace de 2,2W à 8,2W.

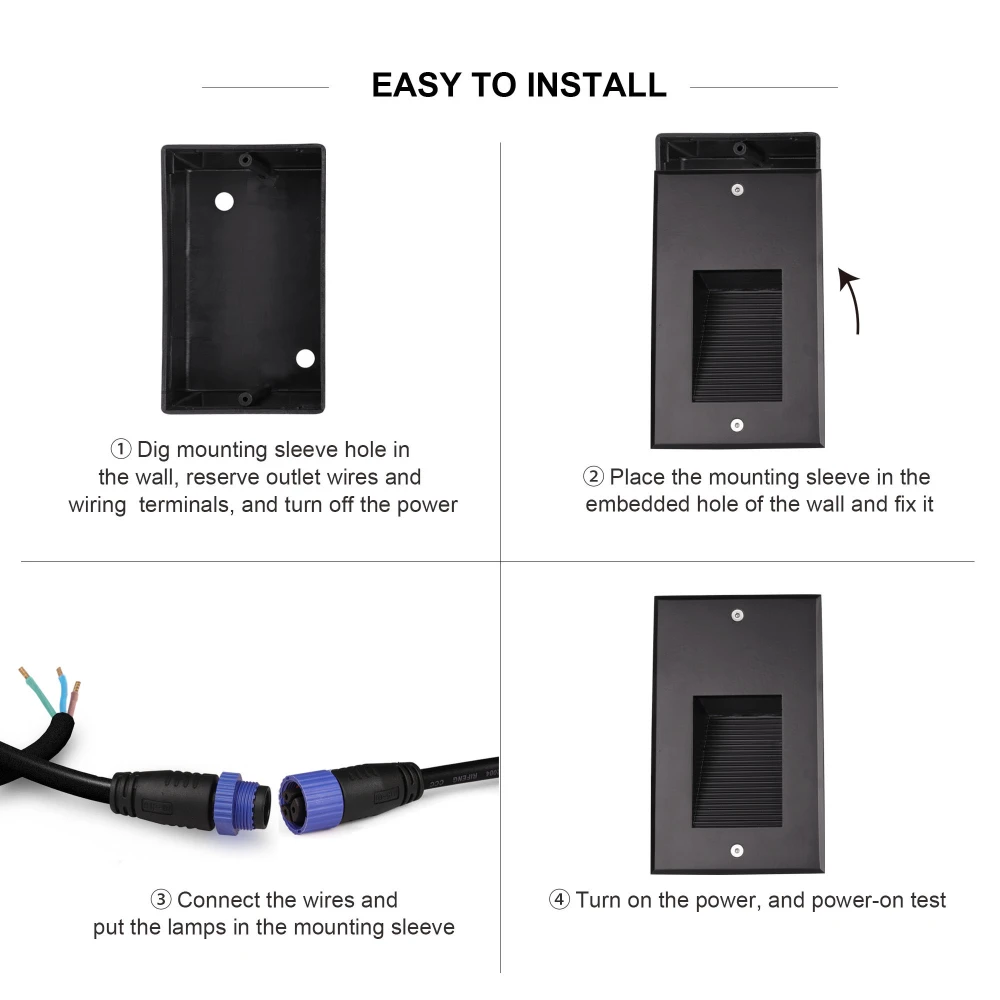

Installation simplifiée avec des manchons plastiques intégrés pour un montage encastré dans les murs et les escaliers.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
819187 |
SMD3528*18 |
120° |
2.5 |
AC100-240V |
10 |
|
819088 |
OSRAM 6*1W |
120° |
8.2 |
DC24V/AC100-240V |
10 |
|
819157 |
SMD3528*15 |
120° |
2.2 |
AC100-240V |
10 |
|
819068 |
OSRAM 6*1W |
120° |
6.2 |
DC24V/AC100-240V |
10 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
ADC12 Aluminium en poudre à moulage sous pression pour l’extérieur |
|
Couverture avant |
ADC12 Aluminium en poudre à moulage sous pression pour l’extérieur |
|
Verre |
Verre trempé. T=3mm |
|
Prétension |
IP67 Revêtu de cuivre et de nickel |
|
Joint |
Sceau de forme d’outillage |
|
LED |
LED SMD ou LED personnalisée |
|
PCB |
Excellente conductivité thermique de l’aluminium, coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie |
|
Température de fonctionnement |
-20°C~40°C |
|
Câble d’alimentation |
H05RN-F 2×0,75mm² L=0,3 m (basse tension) / H05RN-F 3×0,75 mm² L=0,3 m (haute tension) |
