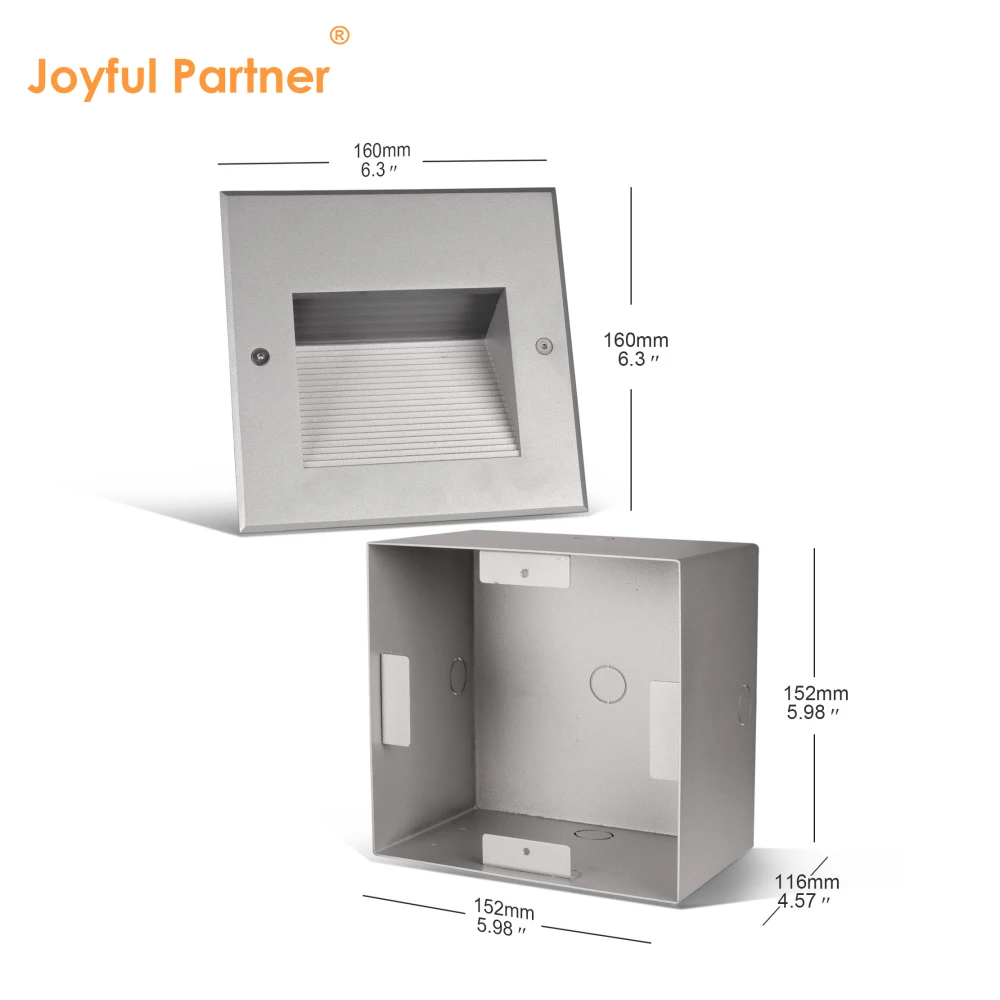

817187 (160*160mm)
Classification d’étanchéité : IP65
Matériau : ADC12 Aluminium moulé en poudre extérieur
Modèle : série 817X / 818X
Certification : IP65, RoHS, CE

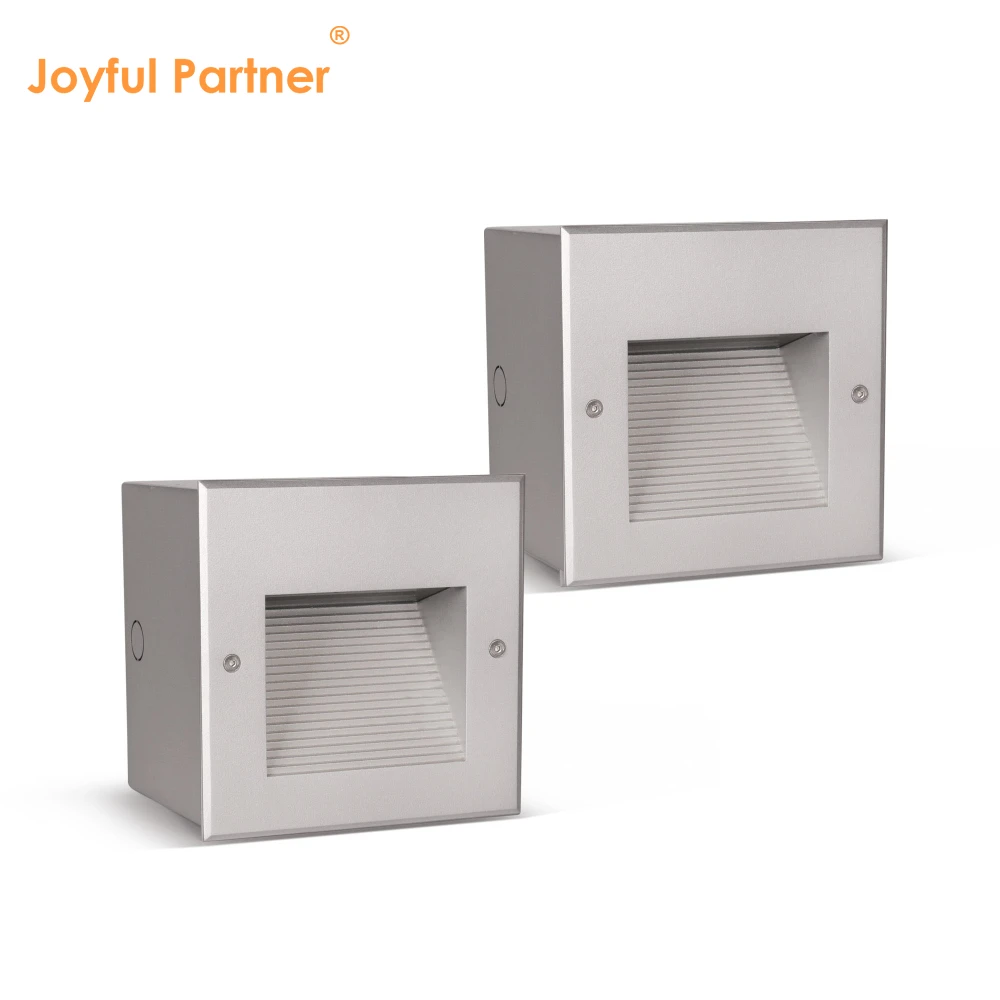

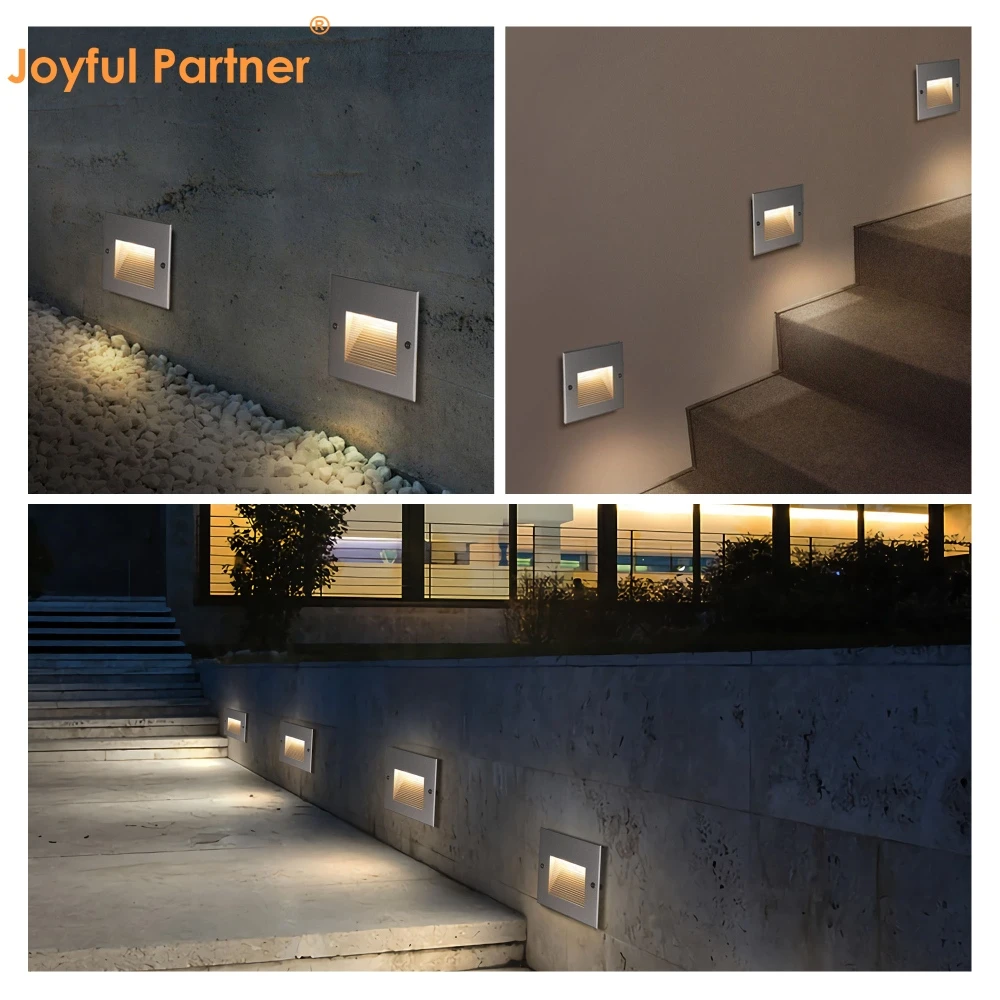

Lumière murale LED encastrée professionnelle spécialement conçue pour l’éclairage architectural des allées et des marches.
Doté d’un robuste boîtier ADC12 en aluminium moulé sous pression avec une finition poudre de qualité extérieure pour une meilleure résistance aux intempéries.
Comprend du verre trempé 3 mm à fort impact et une lentille optique spécialisée avec une efficacité de transmission de la lumière de ≥85 %.
Conçu avec une résistance aux impacts IK10, offrant une protection maximale dans les zones publiques à fort trafic.
Équipée de LED OSRAM SMD haute performance pour offrir un éclairage cohérent et économe en énergie.
Une protection étanche IP65 fiable assurée par des joints de précision en forme d’outillage et des presse-presse-câbles en cuivre recouverts de nickel IP67.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |

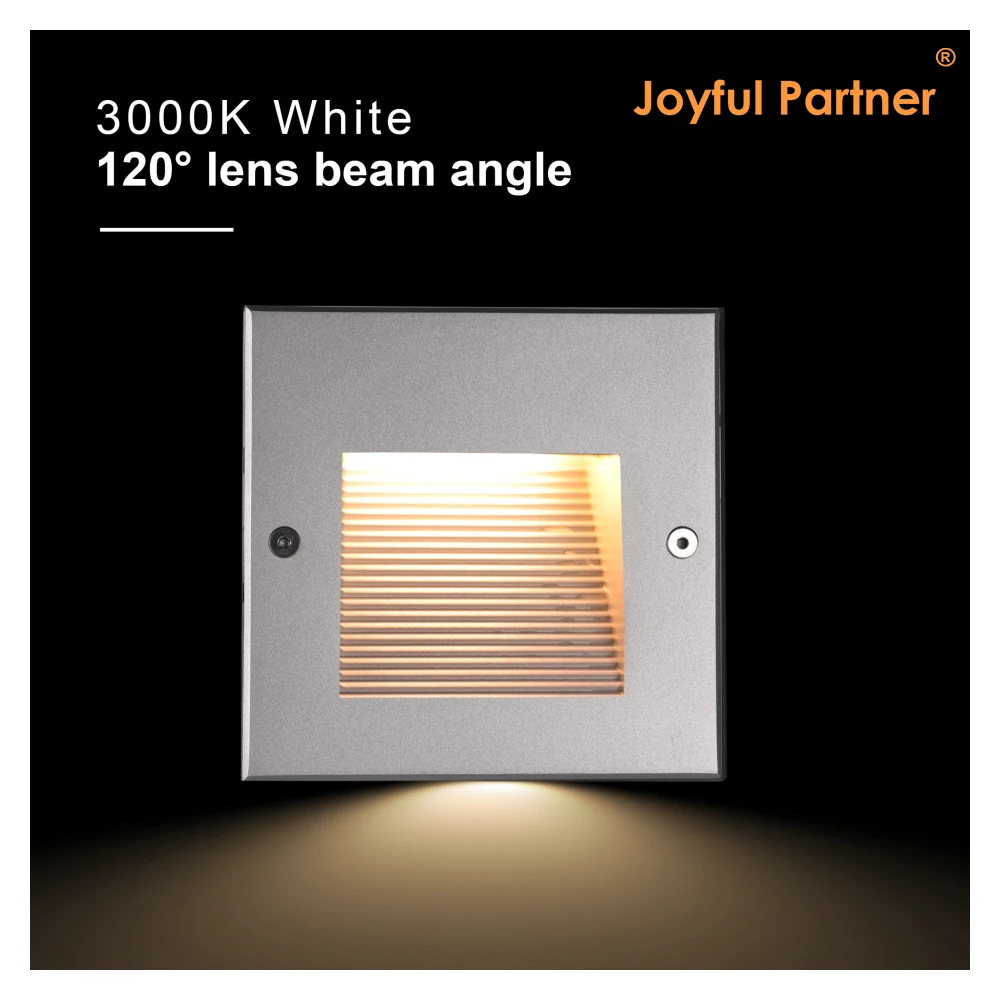

Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
817187 |
OSRAM SMD2835*18 |
120° |
2.5 |
AC100-240V |
10 |
|
817068 |
LED SMD 1*6W |
120° |
6.4 |
DC24V/AC100-240V |
10 |
|
818067 |
OSRAM SMD2835*6 |
120° |
1.8 |
12VDC/24VDC |
10 |
|
818058 |
LED 1*5W |
120° |
5.5 |
DC24V/AC100-240V |
10 |

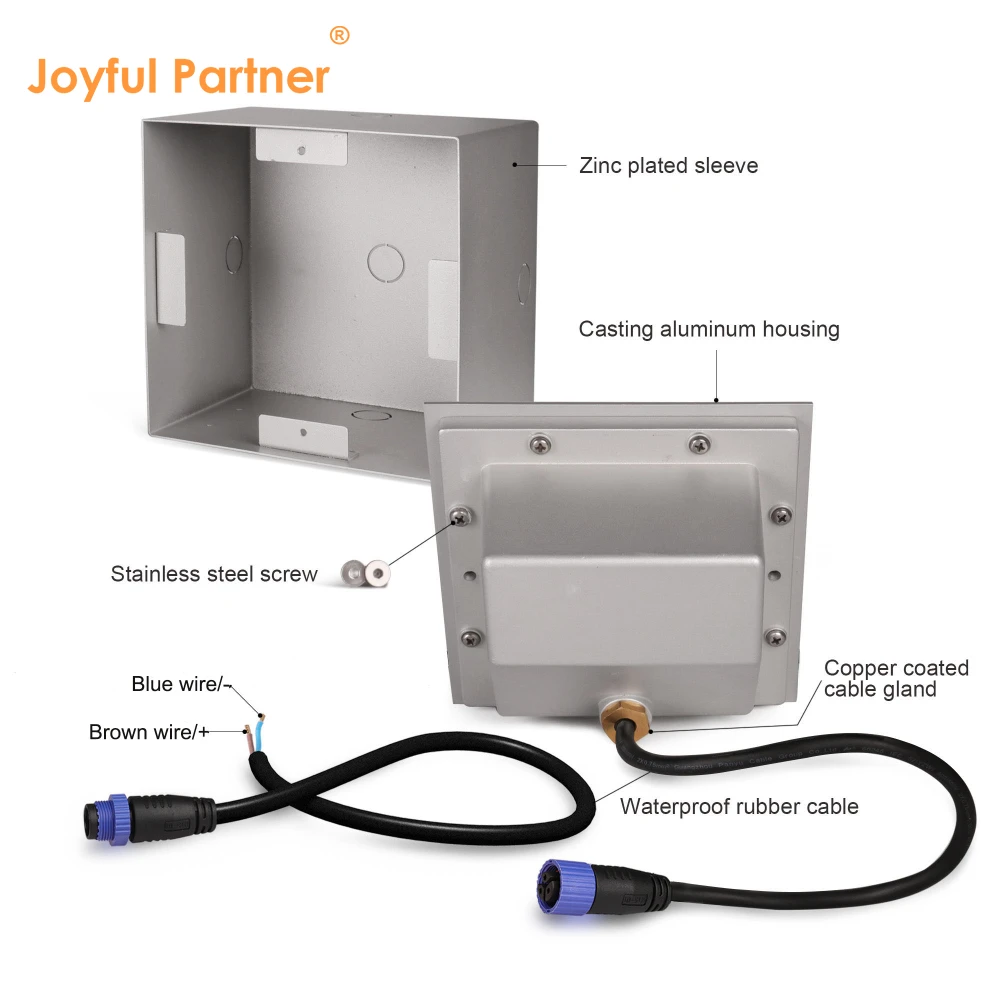

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
ADC12 Aluminium en poudre à moulage sous pression pour l’extérieur |
|
Couverture avant |
ADC12 Aluminium en poudre à moulage sous pression pour l’extérieur |
|
Verre |
Verre trempé. T=3mm |
|
Prétension |
IP67 Revêtu de cuivre et de nickel |
|
Joint |
Sceau de forme d’outillage |
|
LED |
LED SMD ou LED personnalisée |
|
PCB |
Excellente conductivité thermique de l’aluminium, coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Courant constant de sortie |
|
Température de fonctionnement |
-20°C~40°C |
|
Câble d’alimentation |
H05RN-F 2×0,75mm² L=0,3 m (basse tension) / H05RN-F 3×0,75 mm² L=0,3 m (haute tension) |
