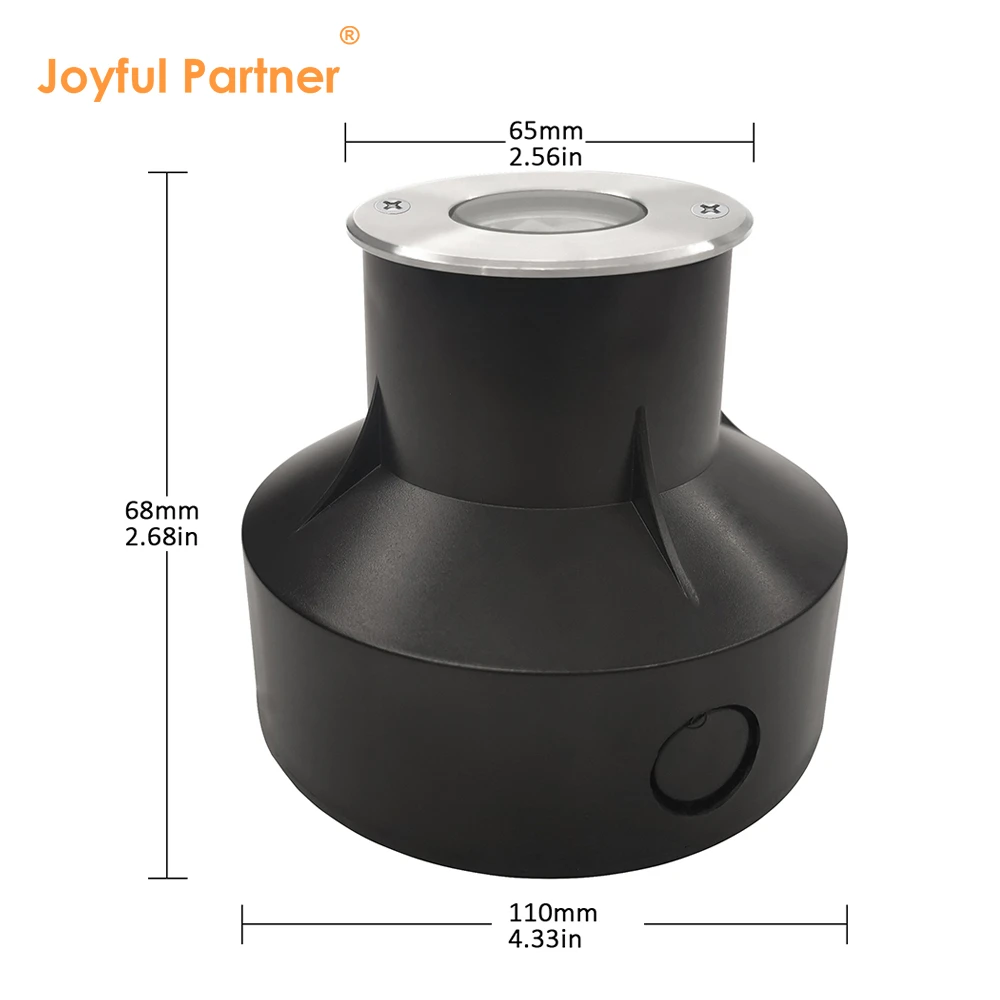

820211(Ø 65mm)

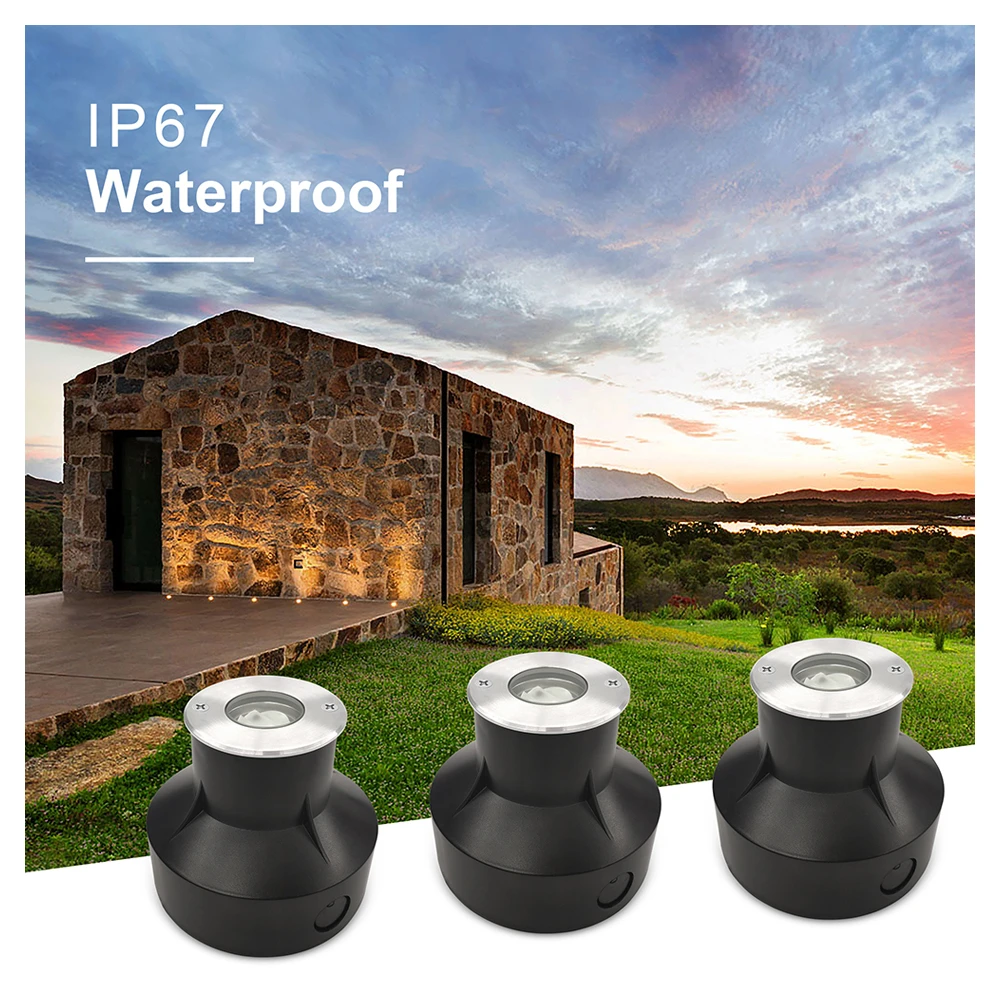

Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : Série 82021X / 82311X
Certification : IP67, RoHS, CE

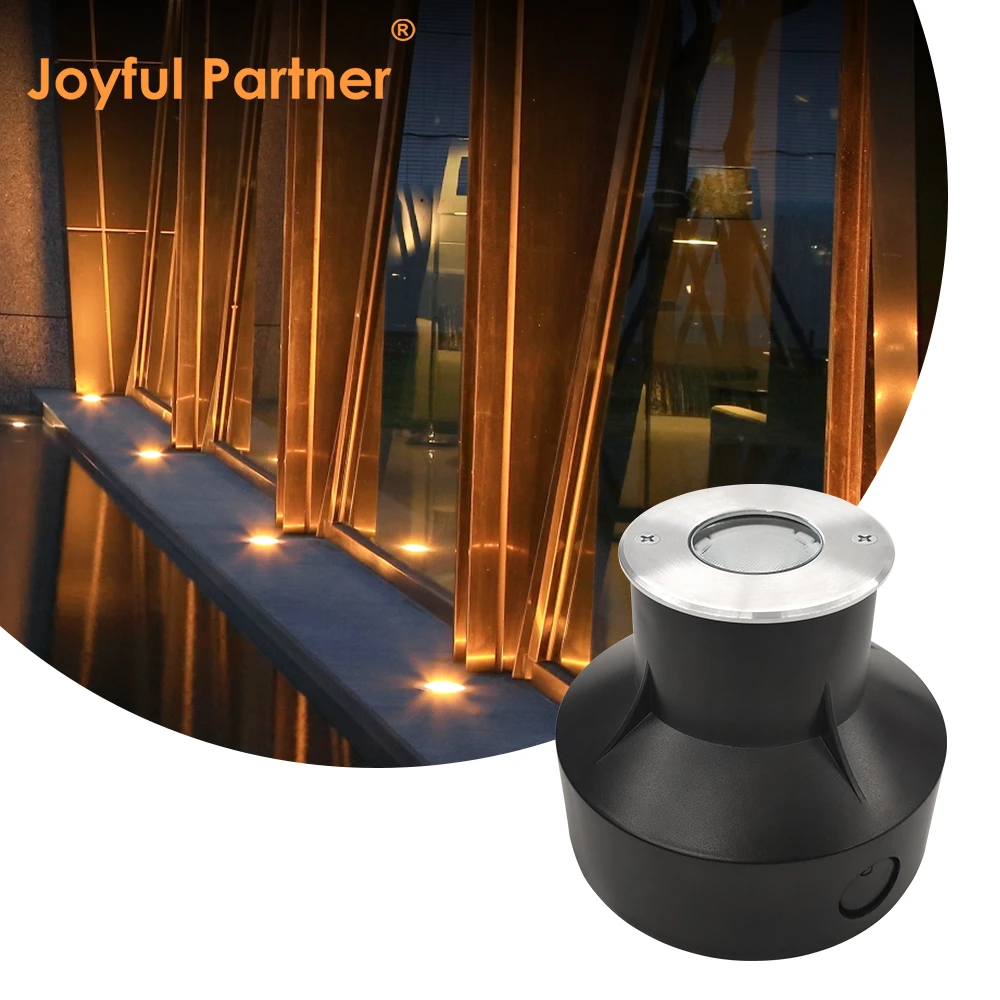

Éclairage souterrain LED haute performance conçu pour l’éclairage paysager professionnel et architectural.

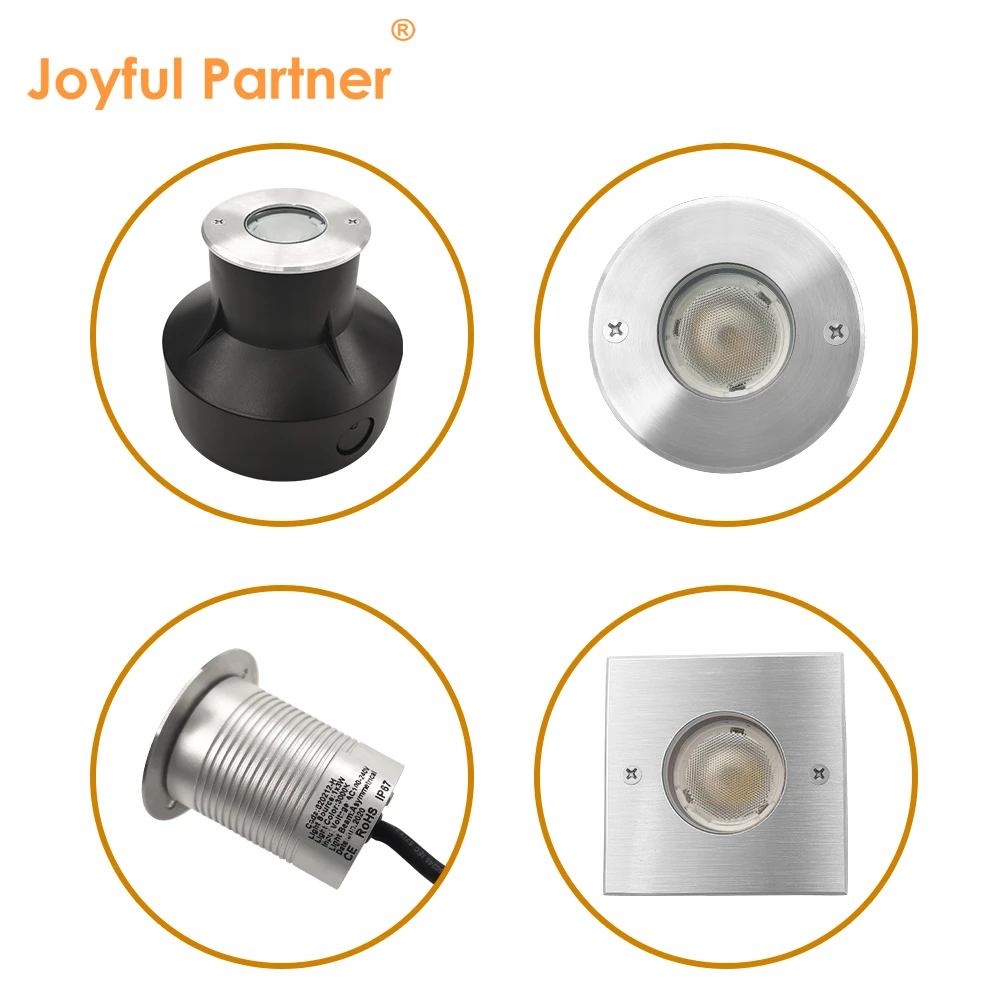

Présente un cache-face en acier inoxydable premium 304 ou 316 combiné à un boîtier en aluminium poudre durable.
Équipé d’une vitrine trempée trempée de 12 mm d’épaisseur capable de supporter une pression élevée jusqu’à 2600 kg.

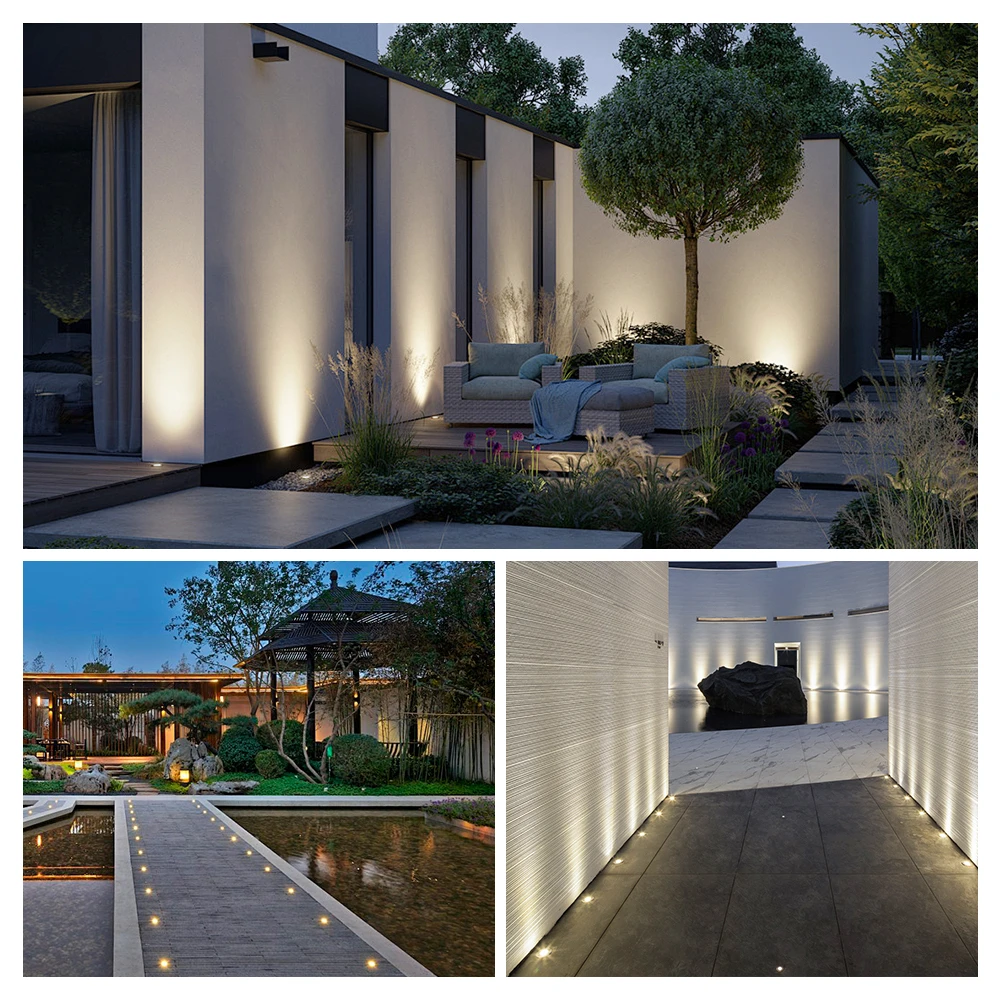

Propose des options de lentilles symétriques et asymétriques pour répondre aux exigences précises de distribution de la lumière pour les façades des bâtiments.
Une protection étanche IP67 fiable assurée par des joints en silicone moulés et des manchons de montage ABS intégrés.
Des effets d’éclairage disponibles en couleur unique, RGB 3en1 et RGBW avancé 4en1 pour des environnements paysagers dynamiques.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux IK |
|
820211(H)/82311(H/AS) |
LED 1x1W |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
09 |
|
820211(H)/82311(H/AS) |
LED 1x2W |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
09 |
|
820216/82316(AS) |
LED RGB3in1 1x3W |
30°/45°/60° |
3.1 |
DC12V/DC24V |
09 |
|
820219/82319 |
LED 1x5W RGBW4in1 |
30°/45°/60° |
5.0 |
DC12V/DC24V |
09 |

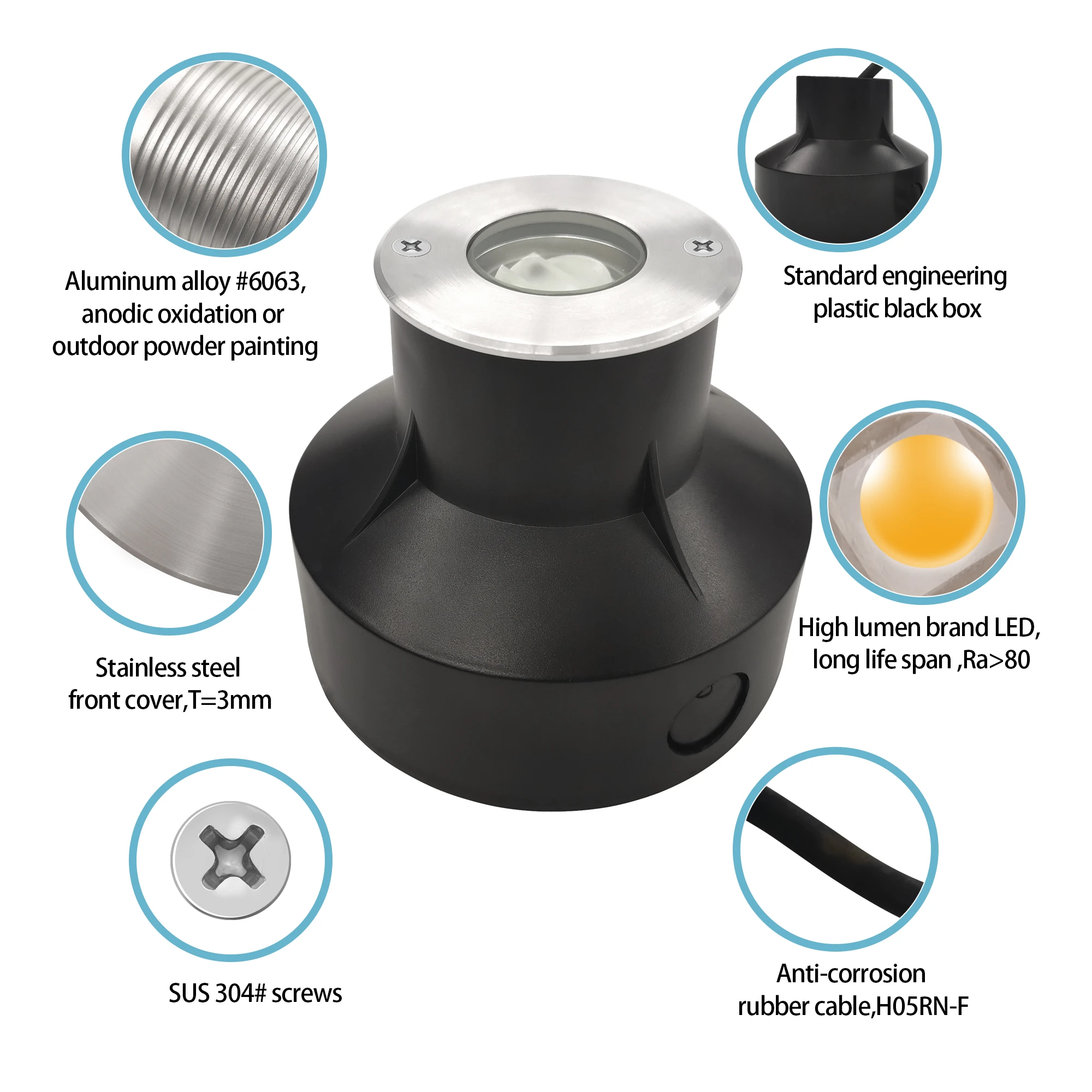

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium en extérieur revêtu en poudre gris foncé T = 60-80um Adhérence ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Acier inoxydable 304# ou 316# |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre trempé T = 12 mm |
|
Capacité de pression sur le verre |
ø10=940kgs, ø30=2600kgs |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour couleur unique/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
