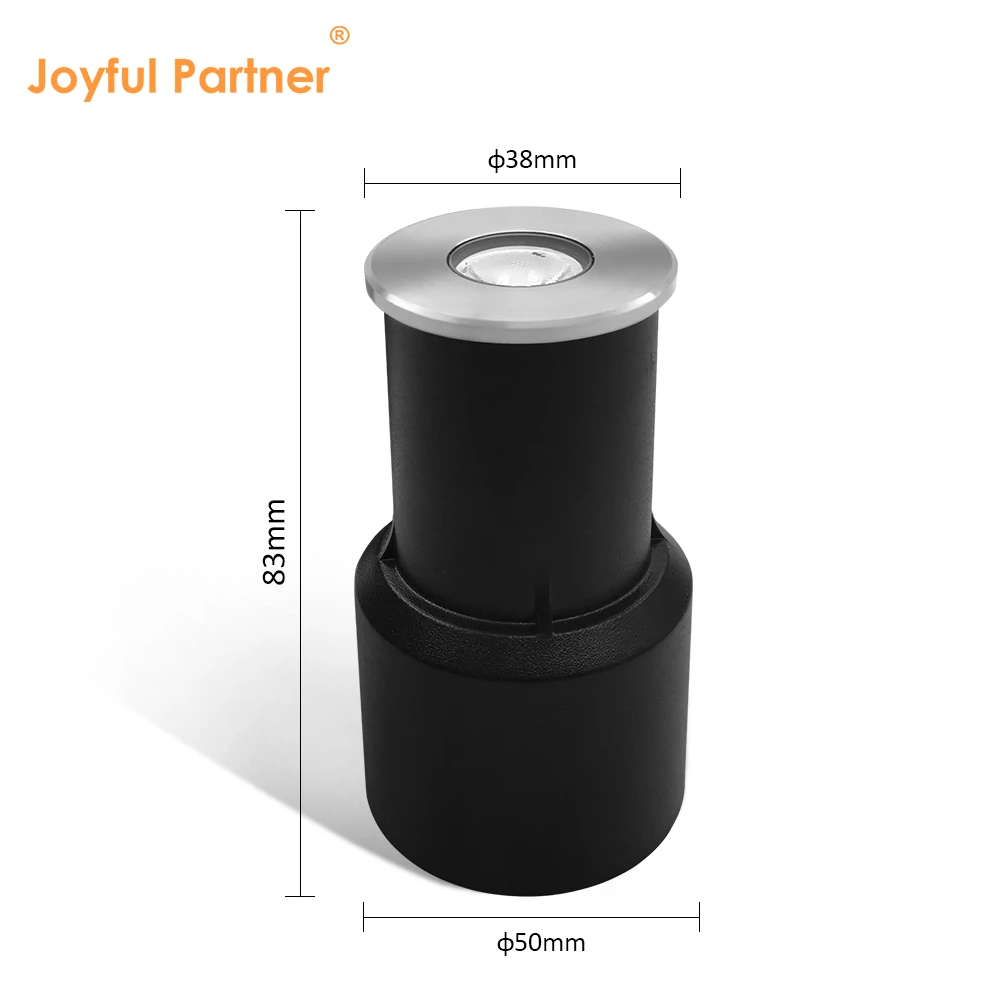

82711 (Ø 38mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : série 8271X / B8271X
Certification : IP67, RoHS, CE
Une petite lumière souterraine LED professionnelle conçue pour l’éclairage architectural sophistiqué et des chemins paysagers.

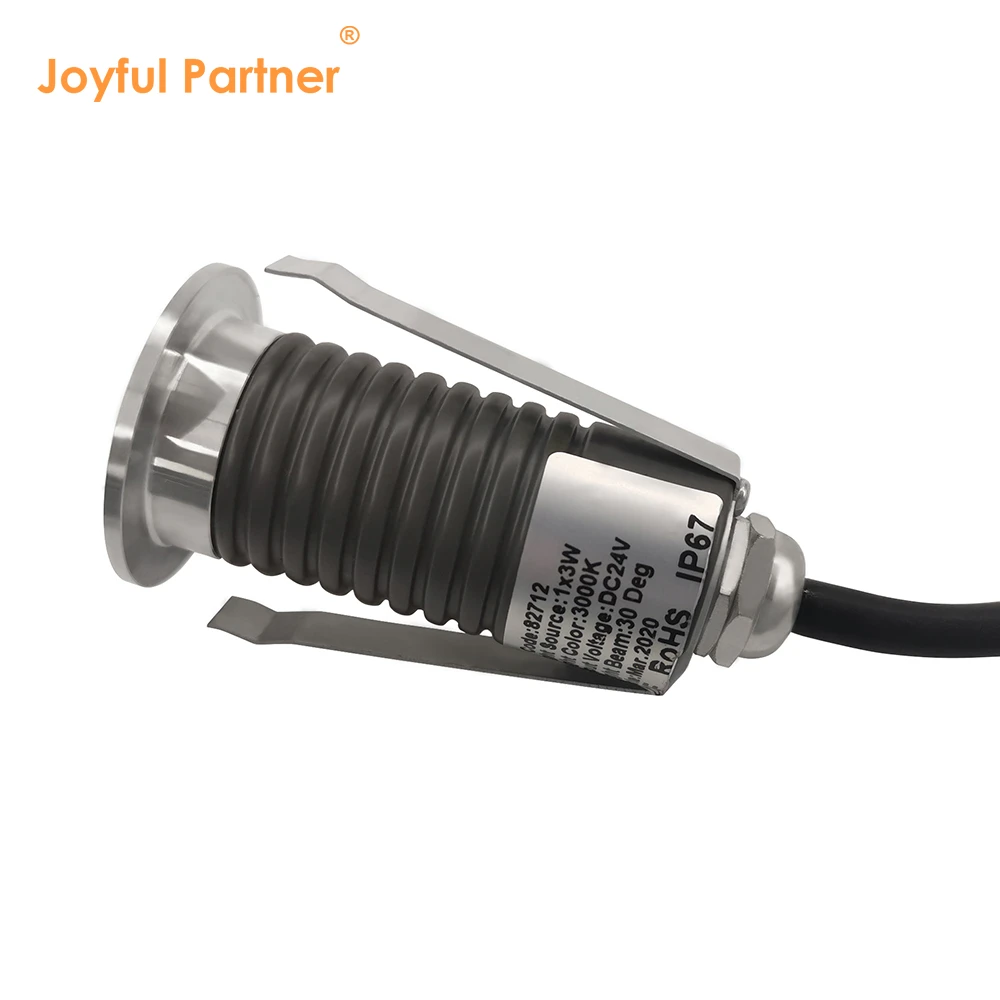

Couvre-visage en acier inoxydable de haute qualité 304 ou 316 combiné à un boîtier en aluminium poudre durable.
Dispose d’une vitrine trempée de 4 mm avec une capacité de pression sur toute la surface de 250 kg pour une installation extérieure sécurisée.
Système de lentille optique avancé (efficacité ≥85 %) offrant des angles de faisceau de 8° à 60° pour un contrôle précis de la lumière.
Certification IP67 fiable à l’étanchéité et résistance aux chocs IK08 assurées par le moulage de joints en silicone façonnés.

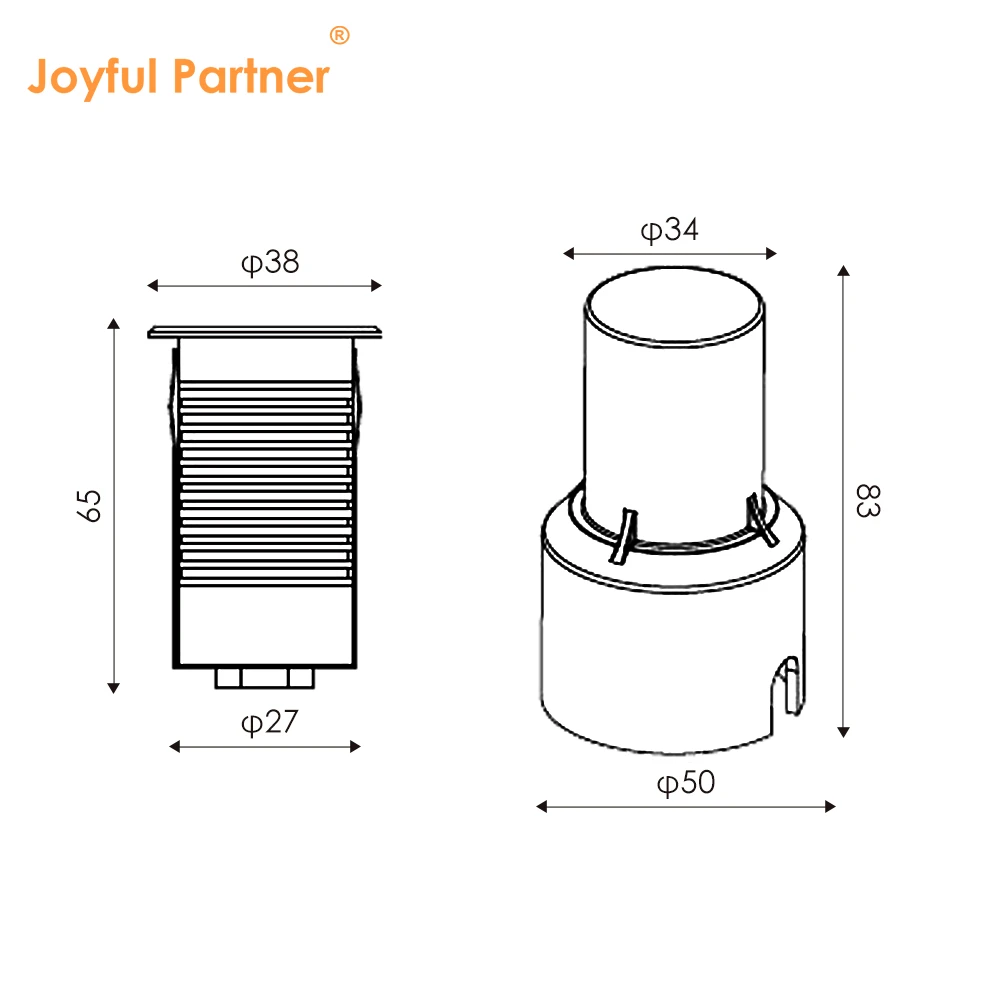

Conception compacte avec manchons de montage en ABS en option, idéal pour une installation encastrée dans des escaliers étroits et des terrasses.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
82711 / B82711(H/AS) / B82711S(H/AS) |
LED 1x1W |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
08 |
|
82712 / B82712(H/AS) / B82712S(H/AS) |
LED 1x2W |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium avec une adhésion extérieure en poudre gris foncé T=60-80um selon la classe ISO 1 / ASTM classe 4B |
|
Couverture avant |
304 ou 316 Acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre à marche trempé T = 4 mm |
|
Capacité de pression sur le verre |
Surface totale = 250 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour couleur unique/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage (optionnel) |
ABS |
