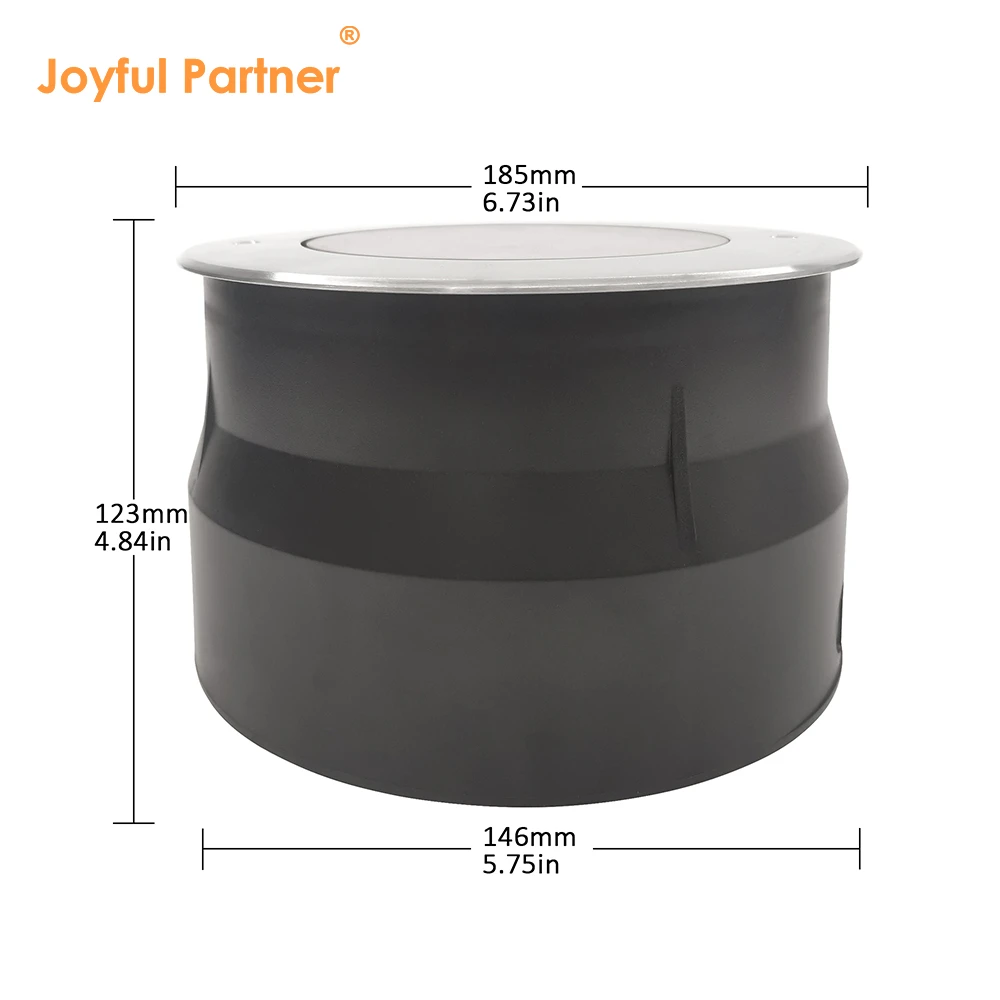

82412X (Ø 185mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : série 824121X
Certification : IP67, RoHS, CE

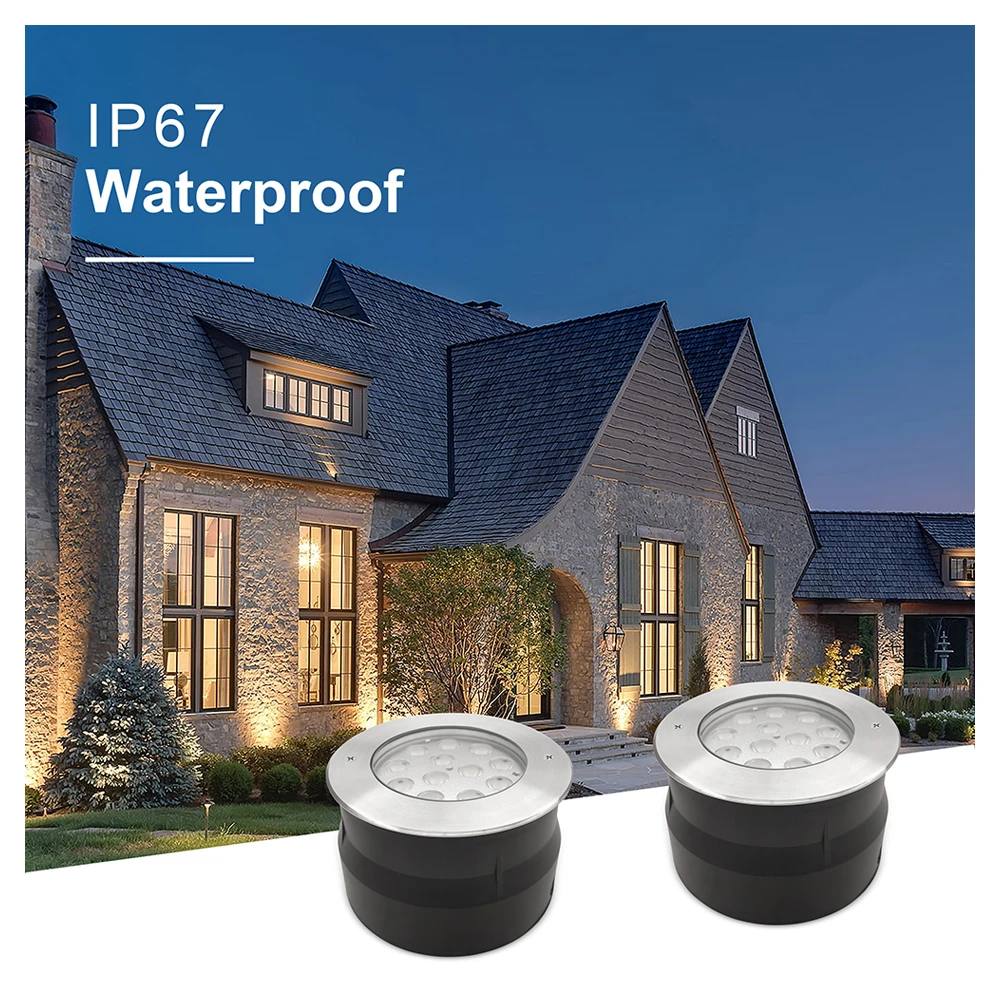

Éclairage LED souterrain de qualité professionnelle conçu pour un éclairage puissant de façade architecturale et de paysage.
Présente un cache-face en acier inoxydable premium 304 ou 316 combiné à un boîtier en aluminium poudre durable.
Équipé d’un verre à marche trempé de 8 mm d’épaisseur, offrant une capacité de haute pression de 2250 kg pour les zones publiques.
Système de lentilles optiques avancées (efficacité ≥85 %) offrant à la fois des options de faisceau symétrique et asymétrique pour le passage à la lumière ciblée.
Configurations d’éclairage polyvalentes jusqu’à 36W, supportant des effets haute efficacité monocolore, RGB et RGB dynamique 3en1.
Une protection étanche IP67 fiable assurée par des joints en silicone moulés et des manchons de montage robustes en ABS pour une installation sécurisée.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
824121(S/H/AS) |
LED 12x1W |
8°/15°/25°/30°/45°/60° |
12.6 |

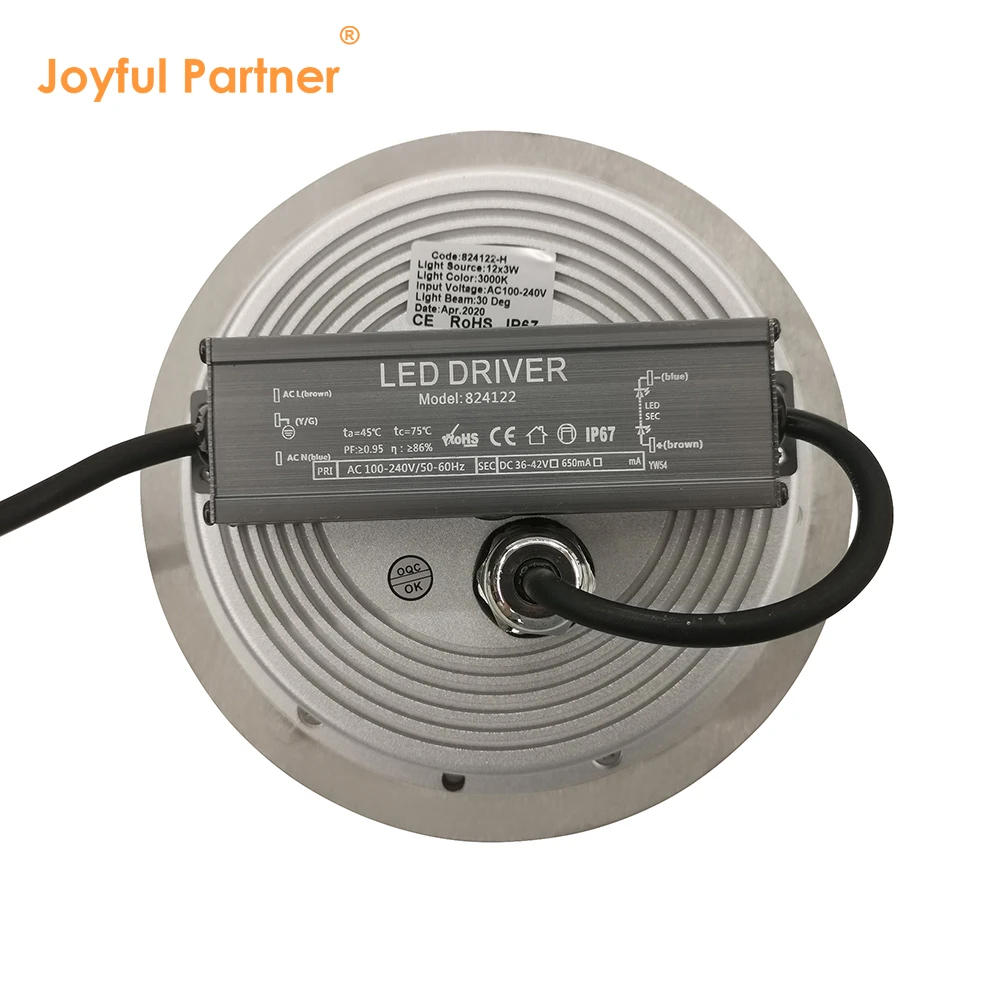

DC24V/AC100-240V |
08 |
|
824122(S/H/AS) |
LED 12x2W |
8°/15°/25°/30°/45°/60° |
25.4 |
DC24V/AC100-240V |
08 |
|
824123(S/AS) |
LED RGB 12x1W |
8°/15°/25°/30°/45°/60° |
11.8 |
DC12V/DC24V |
08 |
|
824124(S/AS) |
LED RGB 12x2W |
8°/15°/25°/30°/45°/60° |
23.5 |
DC12V/DC24V |
08 |
|
824126(S/AS) |
LED RGB3in1 12x3W |
25°/30°/45°/60° |
34.6 |
DC24V |
08 |

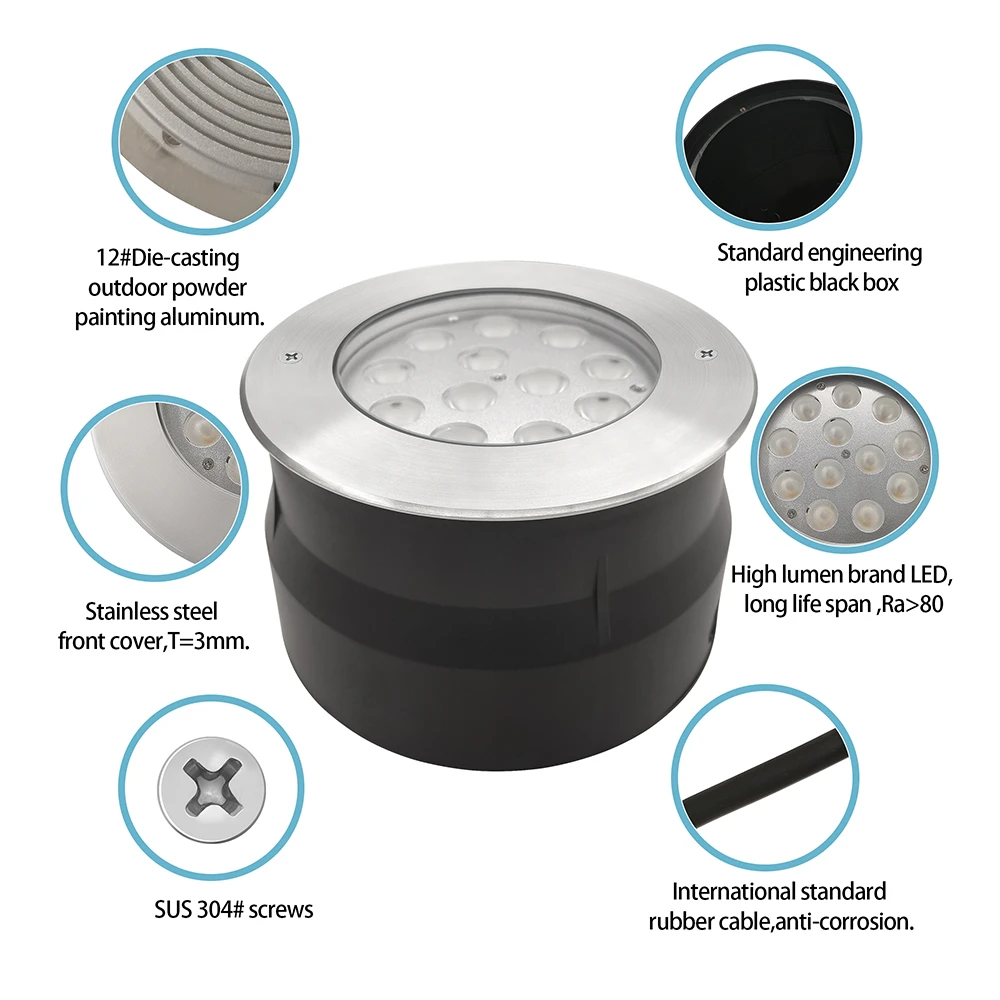

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium extérieur en poudre revêtu de gris foncé T = Adhérence de 60-80 μm ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Acier inoxydable 304# ou 316# |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre trempé T = 8 mm |
|
Capacité de pression sur le verre |
Surface totale = 2250 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour une seule couleur/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
