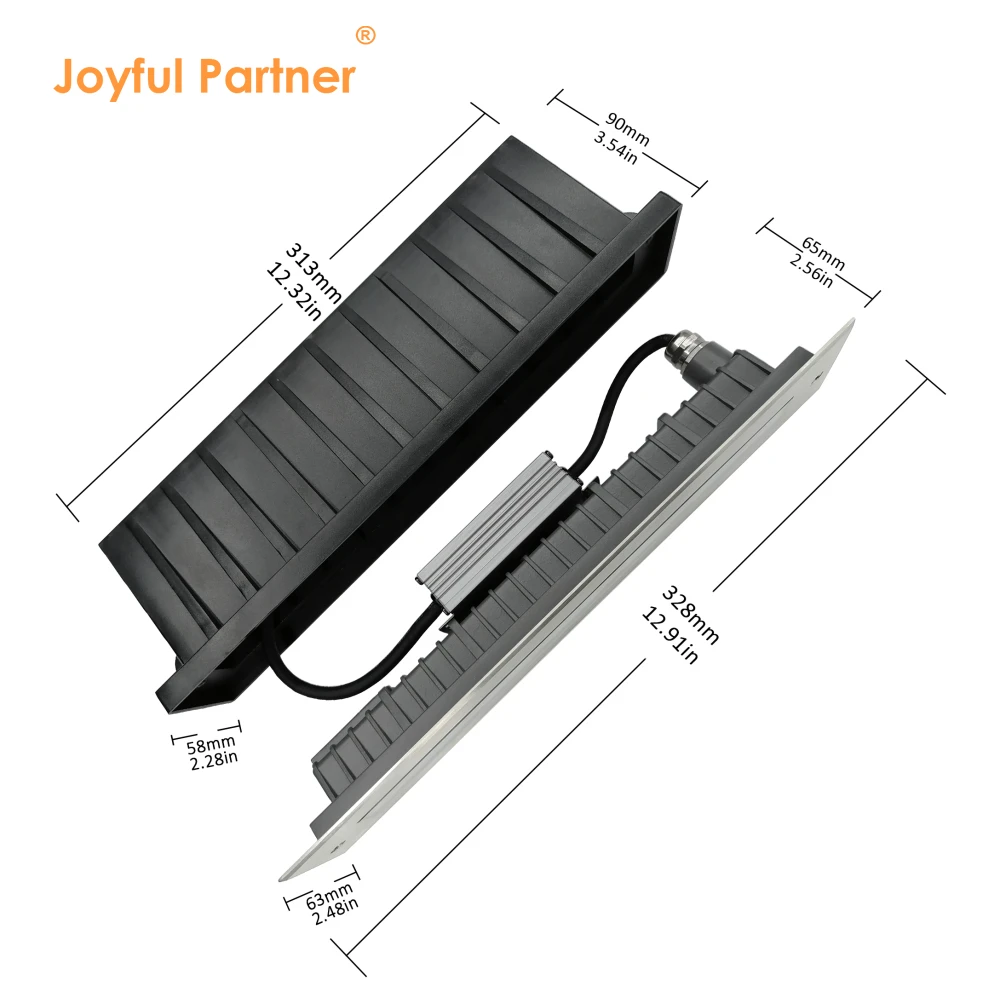

82046X (L328*L63*H65mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : série 82046X
Certification : IP67, RoHS, CE

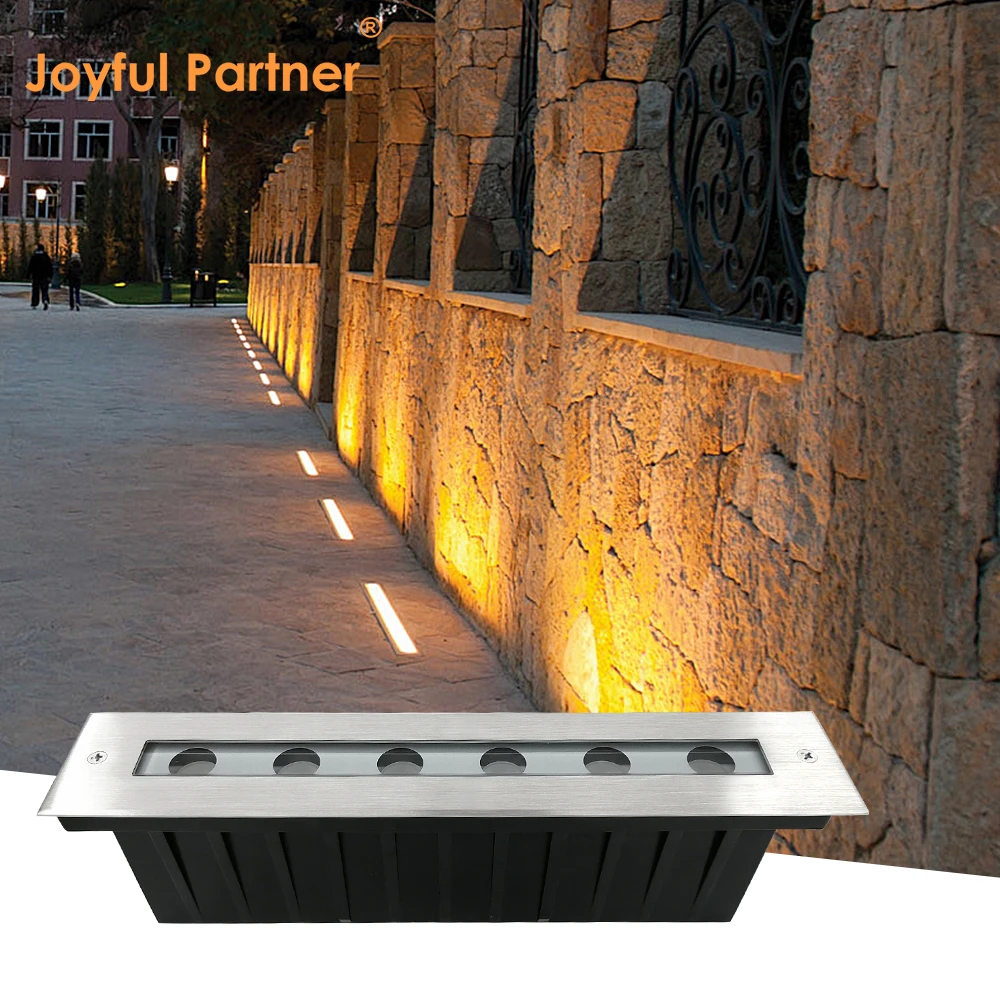

Éclairage professionnel linéaire encastré conçu pour l’éclairage haut de gamme de façades architecturales et de passages commerciaux.

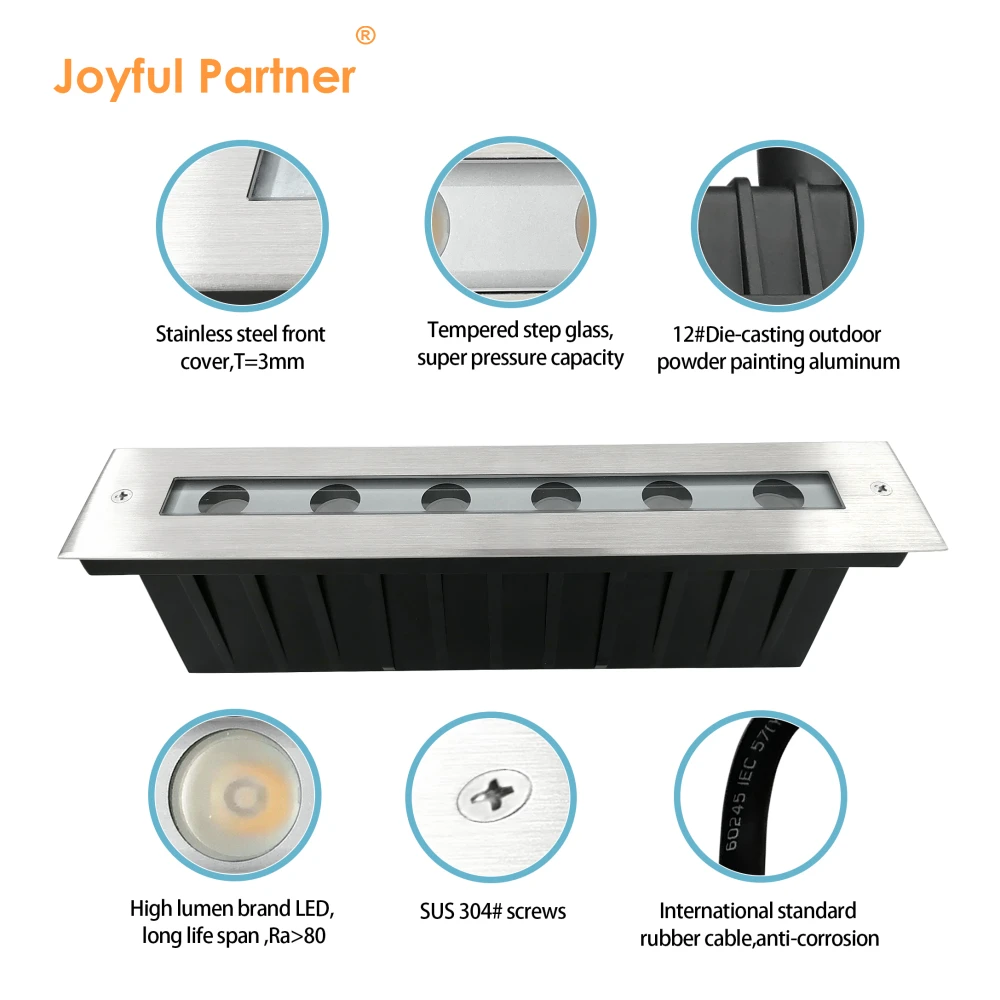

Présente un cache-face en acier inoxydable premium 304 ou 316 combiné à un boîtier robuste en aluminium poudré.
Équipé d’une vitre trempée trempée de 7 mm d’épaisseur, offrant une capacité de pression sur toute la surface de 1700 kg pour la sécurité des piétons.
Système d’objectifs optiques avancés (efficacité ≥85 %) offrant des angles de faisceau de 8° à 60°, incluant des options asymétriques spécialisées de 10x45°.
Comprend des options de verre dépoli (diffuseur) pour des effets d’éclairage doux et uniformes sans points chauds visibles sur LED.
Des performances extérieures fiables garanties par le moulage de joints en silicone façonnés et une résistance aux chocs IK08.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
820431(AS/H) |
LED 3x1W |
8°/15°/25°/30°/45°/10x45° |
3.2 |
DC24V/AC100-240V |
08 |
|
820432(AS/H) |
LED 3x2W |
8°/15°/25°/30°/45°/10x45° |
6.6 |
DC24V/AC100-240V |
08 |
|
8204067(H) |
SMD3030*6 pièces |
Verre givré (diffuseur) |
3.1 |
DC24V/AC100-240V |
08 |
|
820461(AS/H) |
LED 6x1W |
8°/15°/25°/30°/45°/10x45° |
6.3 |
DC24V/AC100-240V |
08 |
|
820462(AS/H) |
LED 6x2W |
8°/15°/25°/30°/45°/10x45° |
12.6 |
DC24V/AC100-240V |
08 |
|
8204107(H) |
SMD3030*12 pièces |
Verre givré (diffuseur) |
6.3 |
DC24V/AC100-240V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium extérieur en poudre revêtu de gris foncé T = Adhérence de 60-80 μm ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
304 ou 316 Acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre à marche trempé T = 7 mm |
|
Capacité de pression sur le verre |
Surface totale = 1700 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour une seule couleur/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
