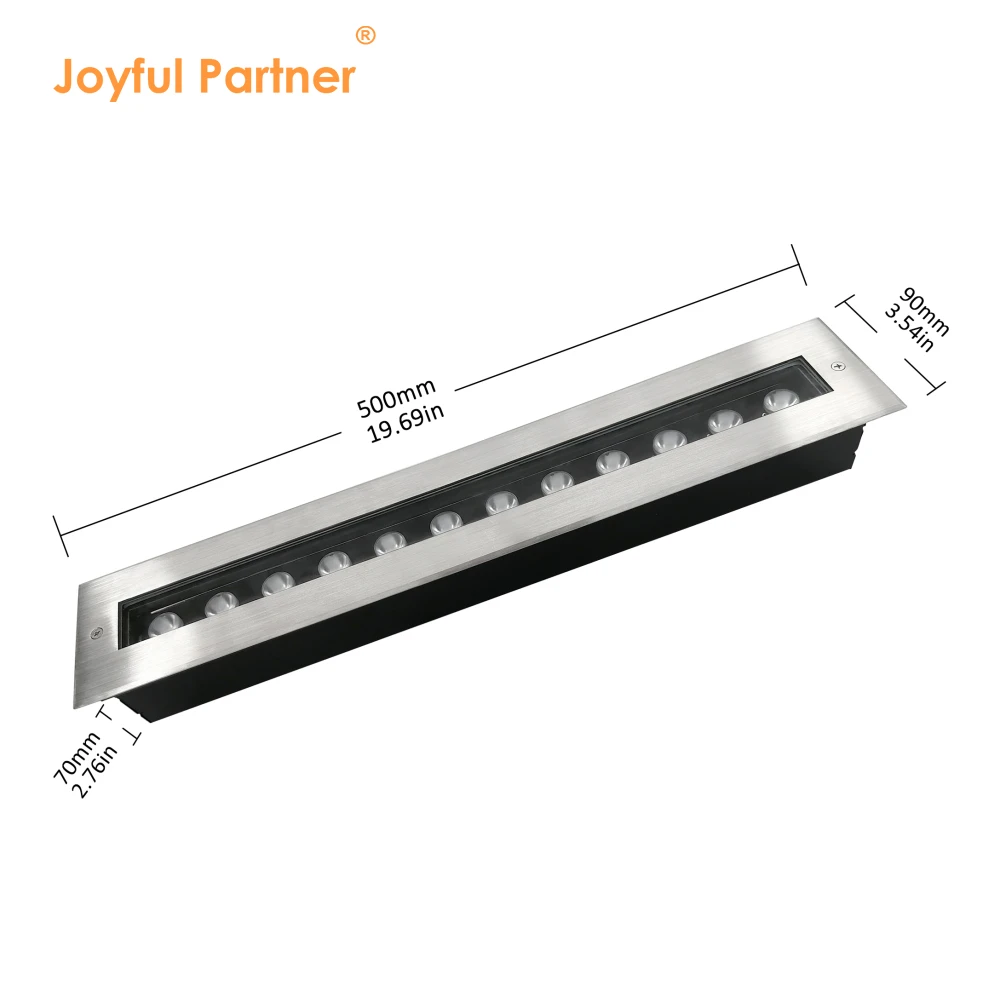

820512X (L500*L90*H65mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : série 820512X
Certification : IP67, RoHS, CE

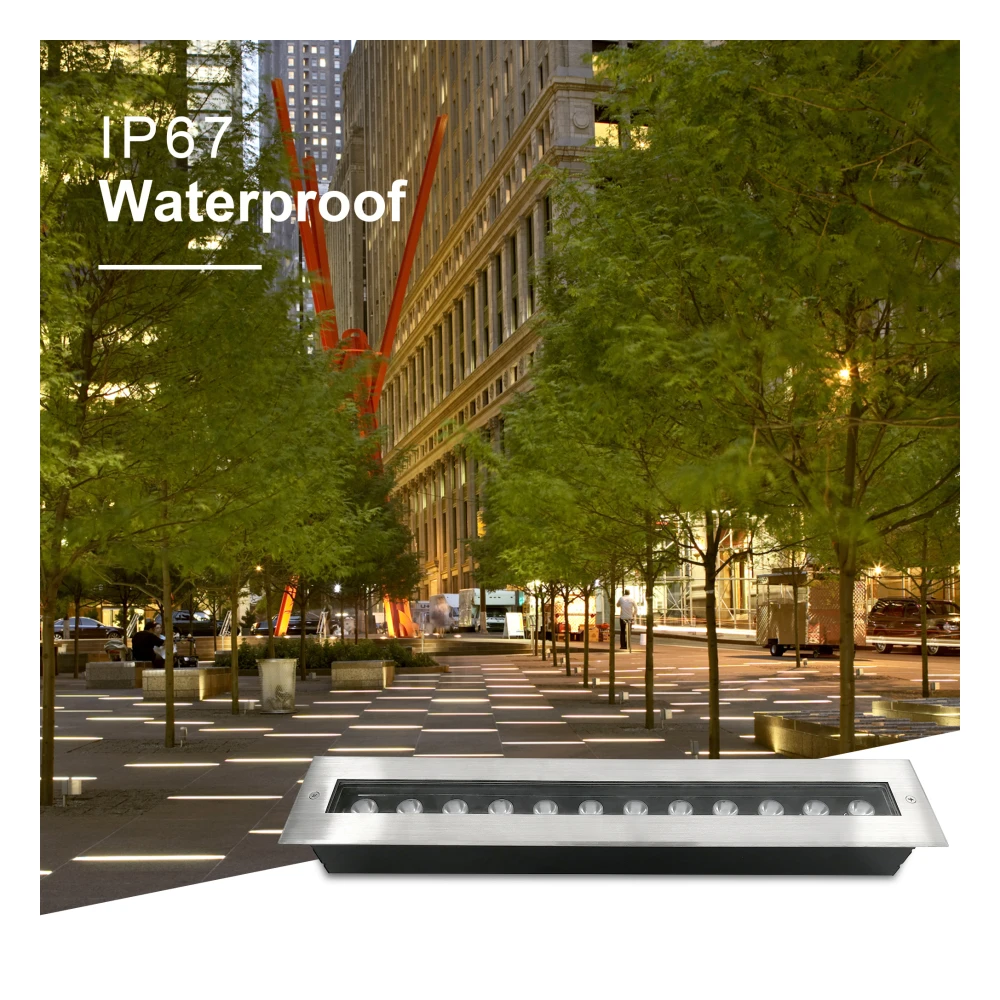

Laveur de mur linéaire haute performance conçu pour une puissante illumination architecturale des façades et des chemins de parc.

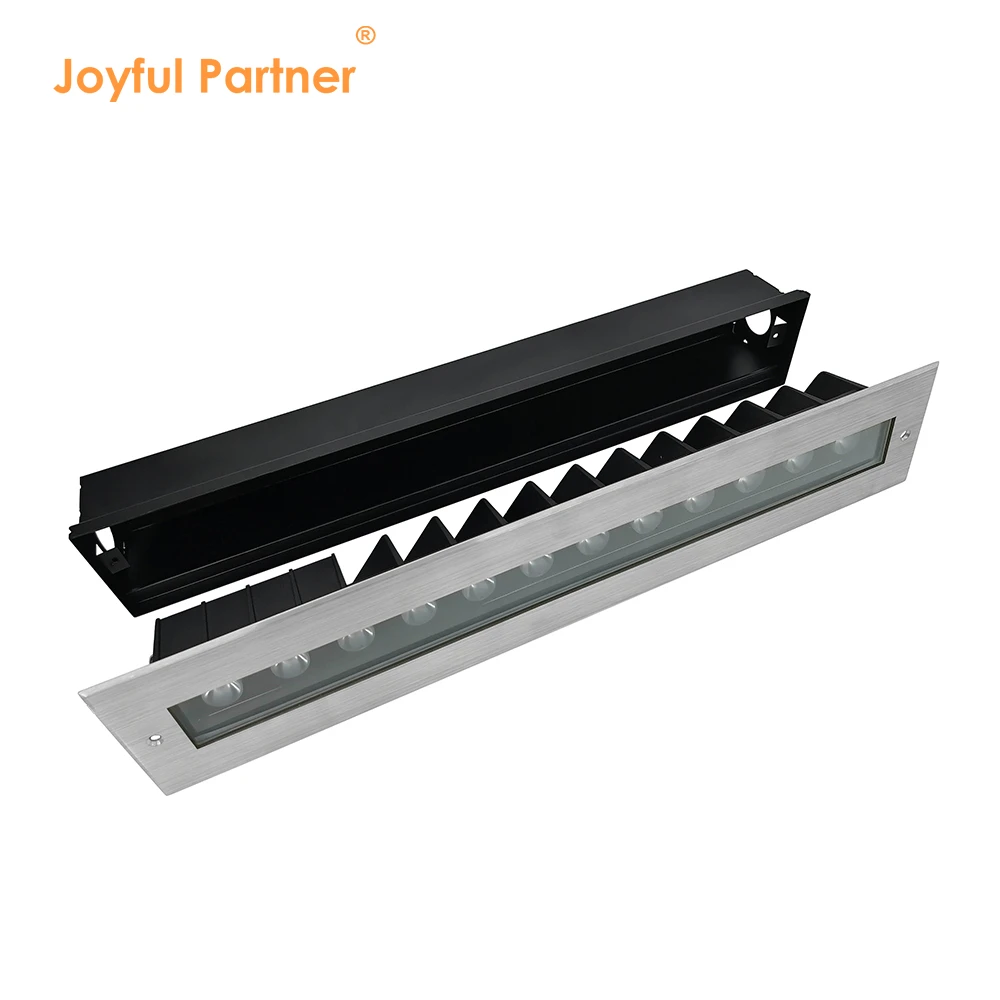

Propose des garnitures en acier inoxydable premium 304# ou 316# combinées à un robuste boîtier en aluminium poudre pour une durabilité totale.
Équipée d’une vitre trempée trempée de 7 mm d’épaisseur, offrant une capacité de pression sur toute la surface de 1700 kg pour la sécurité publique.
Système d’objectifs optiques avancés (efficacité ≥85 %) offrant des angles de faisceau variés de 8° à 60°, incluant des options asymétriques spécialisées de 10x45°.
Disponible en longueurs polyvalentes (500 mm/1000 mm) et en configurations de puissance allant de 12W à 48W pour répondre à divers besoins techniques mondiaux.
Des performances extérieures fiables garanties par le moulage de joints en silicone façonnés et une résistance aux chocs IK08.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
8205121(AS/H) |
LED 12x1W |
8°/15°/25°/30°/45°/10x45° |
12 |
DC24V / AC100-240V |
08 |
|
8205122(AS/H) |
LED 12x2W |
8°/15°/25°/30°/45°/10x45° |
24 |
DC24V / AC100-240V |
08 |
|
8210241(AS/H) |
LED 24x1W |
8°/15°/25°/30°/45°/10x45° |
24 |
DC24V / AC100-240V |
08 |
|
8210242(AS/H) |
LED 24x2W |
8°/15°/25°/30°/45°/10x45° |
48 |
DC24V / AC100-240V |
08 |

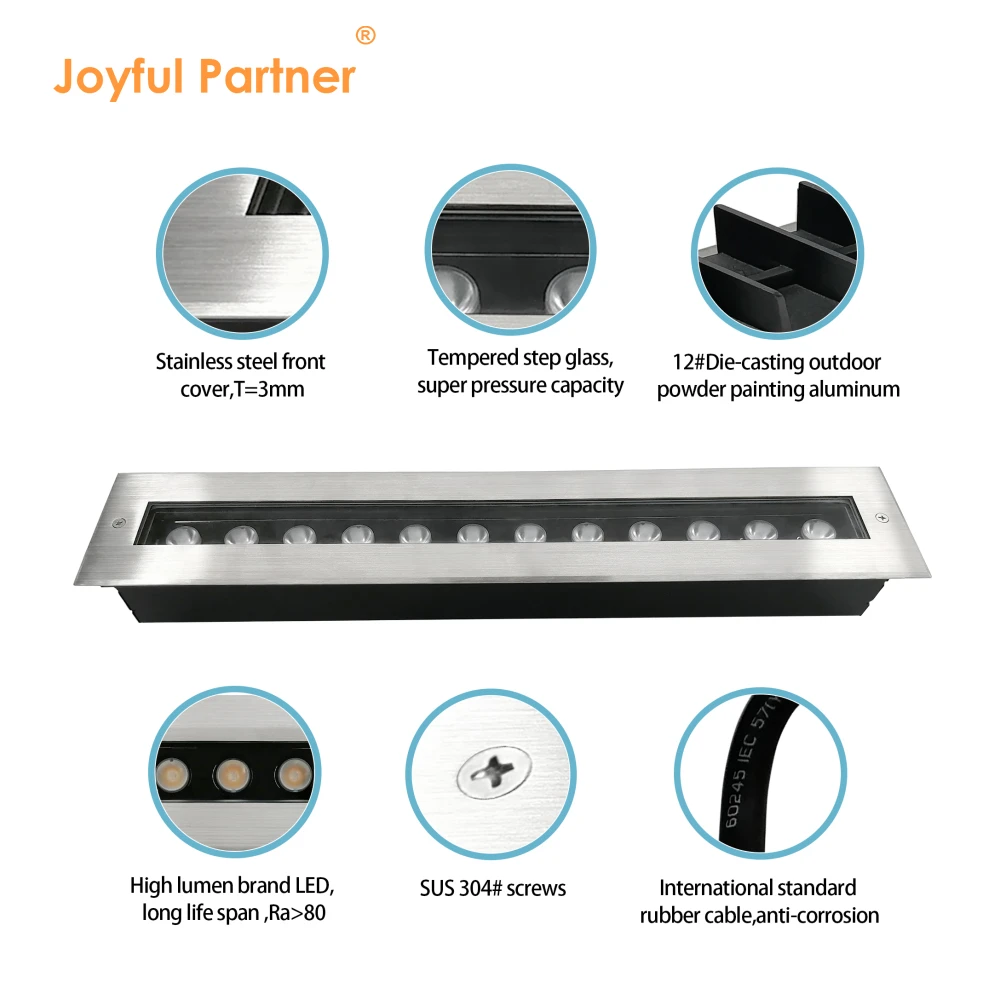

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium extérieur en poudre revêtu de gris foncé T = Adhérence de 60-80 μm ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Acier inoxydable 304# ou 316# |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre à marche trempé T = 7 mm |
|
Capacité de pression sur le verre |
Surface totale = 1700 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour une seule couleur/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
