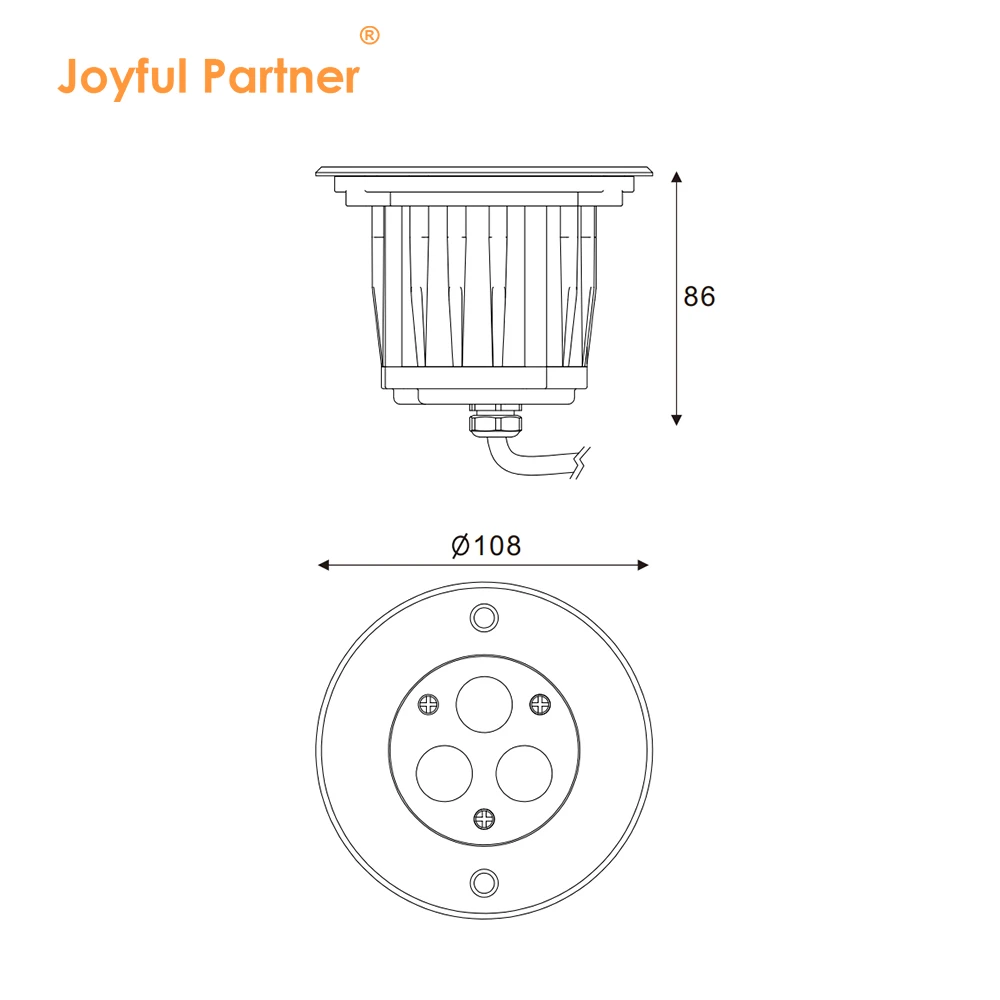

C8253X (Ø 108mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : Série C8253X
Certification : IP67, RoHS, CE

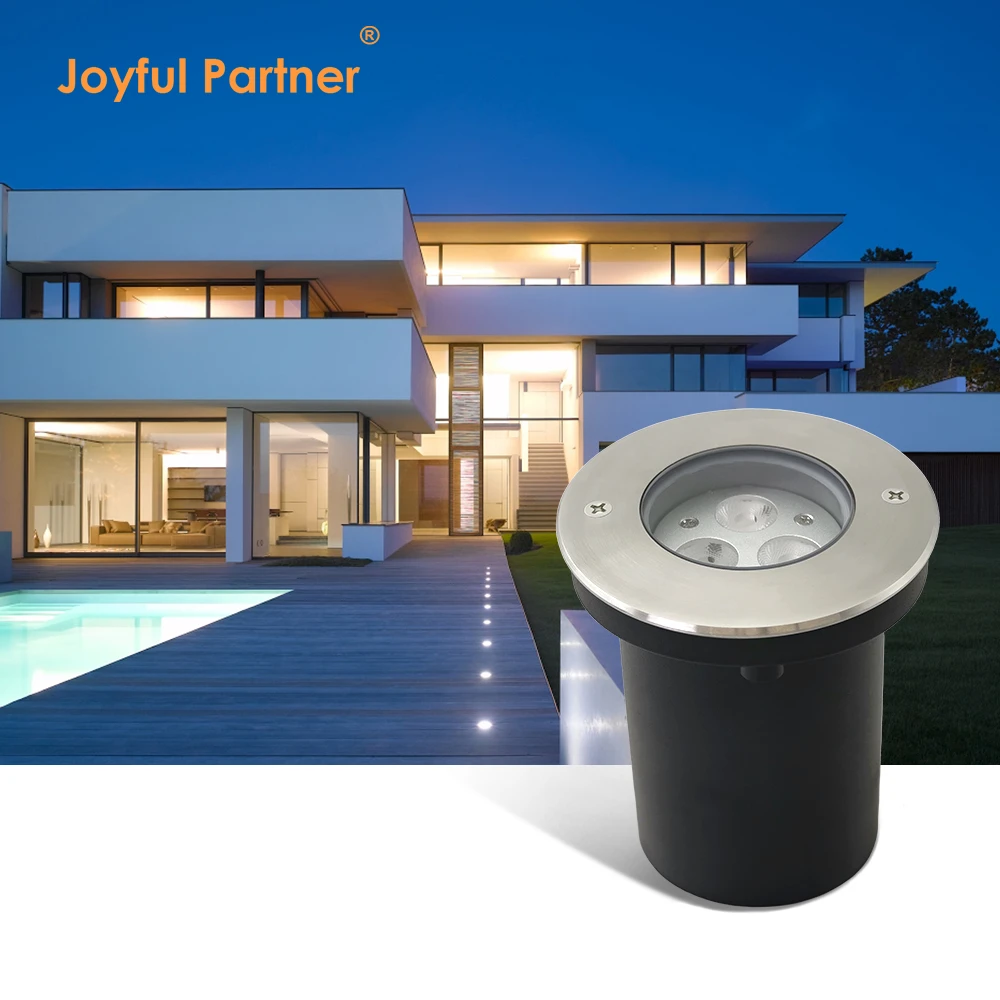

Lumière LED encombrée haute performance conçue pour une accentuation architecturale professionnelle.

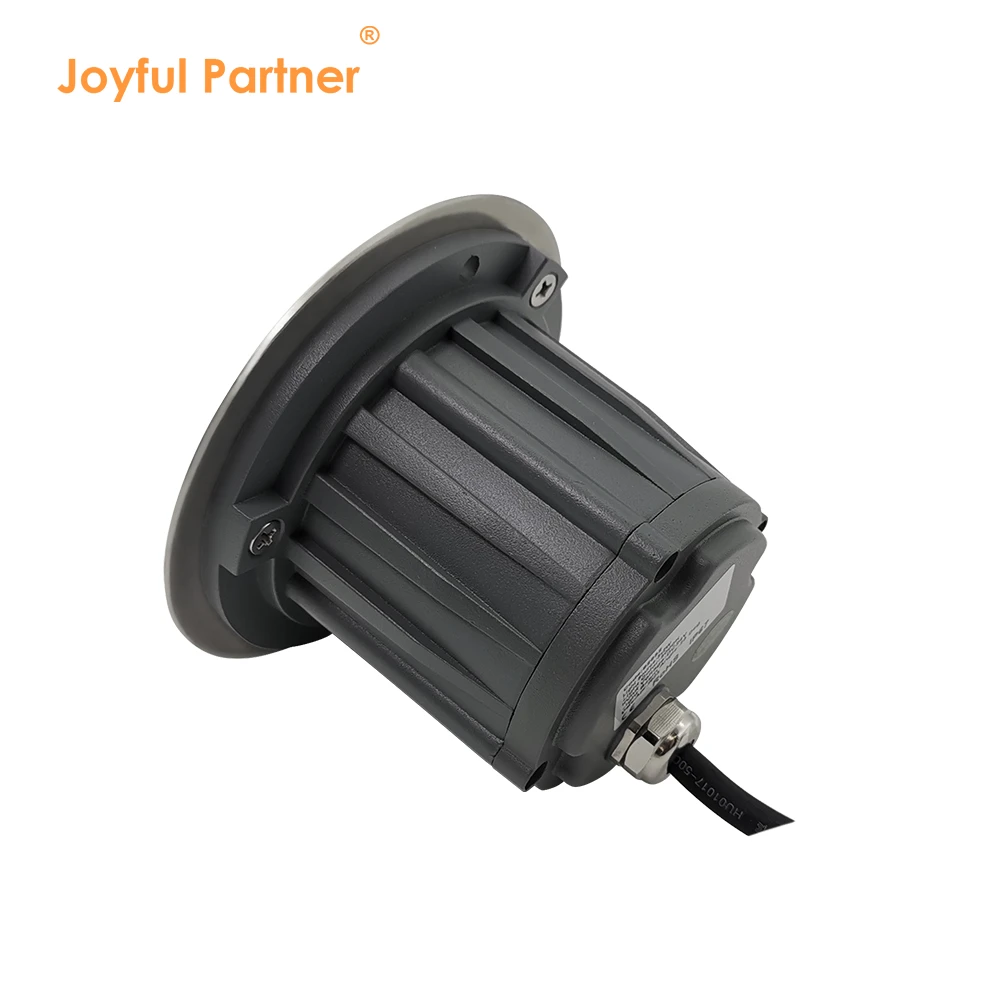

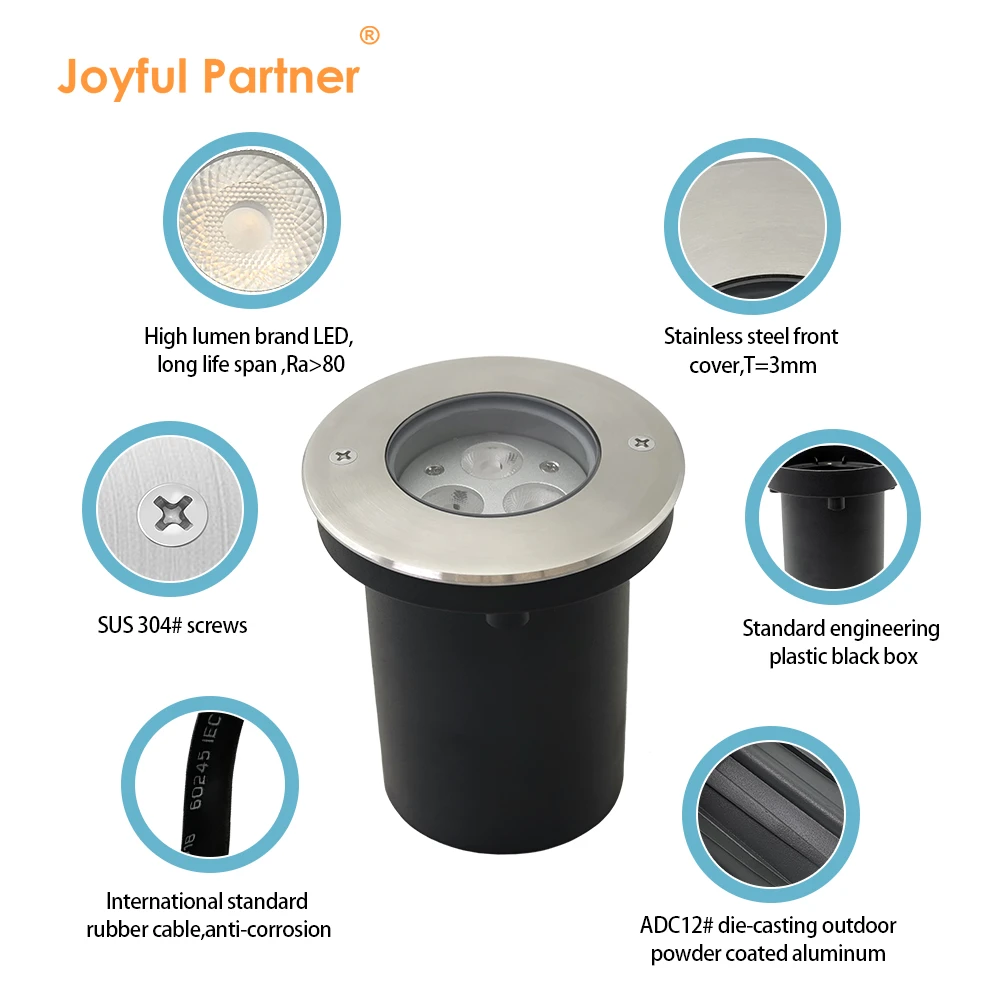

Doté d’un boîtier en aluminium moulé ADC12# de haute qualité avec des garnitures durables en acier inoxydable SUS 316L.
Équipé d’une vitre trempée trempée de 7 mm d’épaisseur, supportant une capacité de pression sur toute la surface de 1900 kg.
Système d’objectifs optiques avancés (efficacité ≥85 %) offrant des angles de faisceau de 8° à 60°, y compris des options asymétriques.
Configurations d’éclairage polyvalentes allant de 3W à 9W, supportant des LED monocolore, RGB et COB de haute qualité.

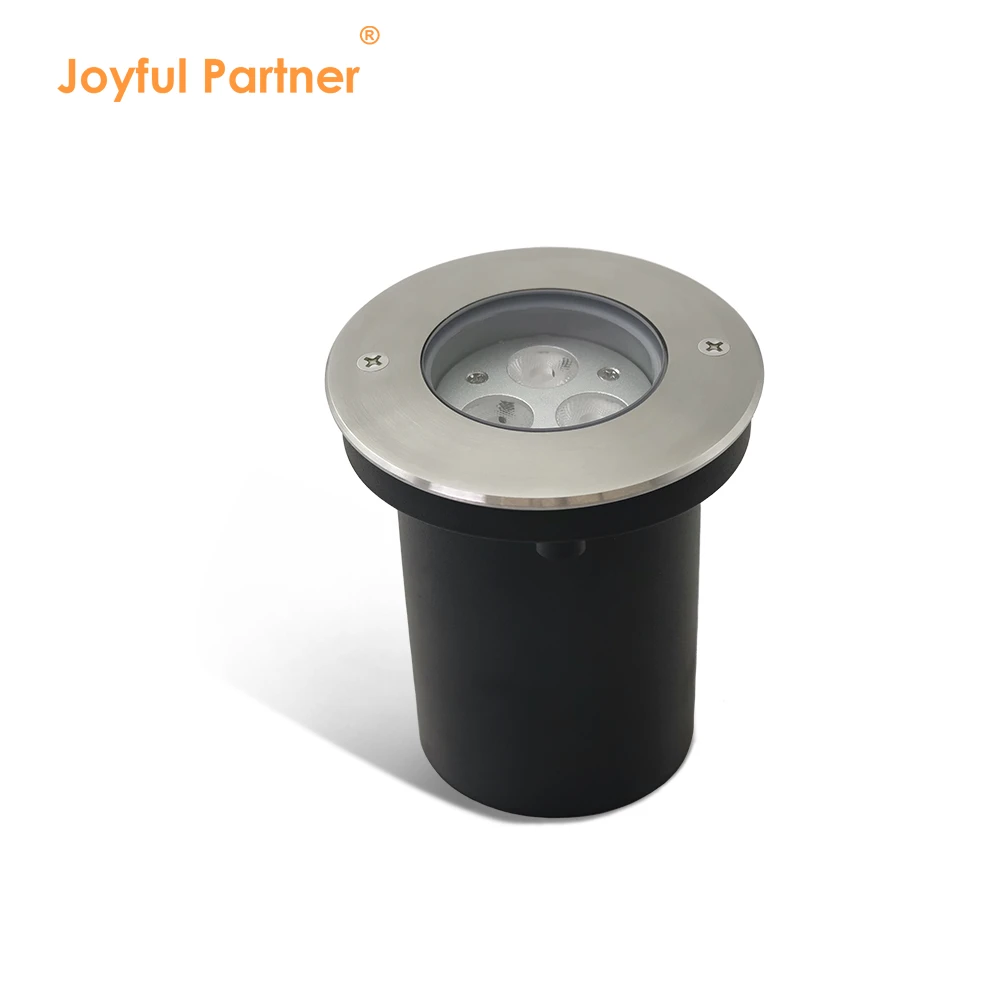

Une protection fiable contre les lampes de paysage souterraines est assurée par des joints en silicone moulés et des manchons de montage robustes en ABS.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
C82531(H/AS) |
LED 3x1W |
8°/15°/25°/30°/45°/60° |
3.2 |
DC12V/DC24V/AC100-240V |
08 |
|
C82532(H/AS) |
LED 3x2W |
8°/15°/25°/30°/45°/60° |
6.2 |
DC12V/DC24V/AC100-240V |
08 |
|
C82534 |
3x2W LED RGB |
8°/15°/25°/30°/45°/60° |
5.8 |
DC12V/DC24V |
08 |
|
C82536 |
LED RGB3en1 3x3W |
25°/30°/45°/60° |
9.2 |
DC12V/DC24V |
08 |
|
C825068COB(H) |
1x6W EN ÉPI CREE |
15°/24°/38°/60° |
6.3 |
DC12V/DC24V/AC100-240V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium coulé ADC12# avec revêtement en poudre gris foncé extérieur T=60-80um Adhérence ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
304 ou 316 Acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre à marche trempé T = 7 mm |
|
Capacité de pression sur le verre |
Surface totale = 1900 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour une seule couleur/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
|
Option couleur du boîtier |
RAL7012 gris foncé / RAL9006 de peinture argentée / RAL9005 noir mat |
