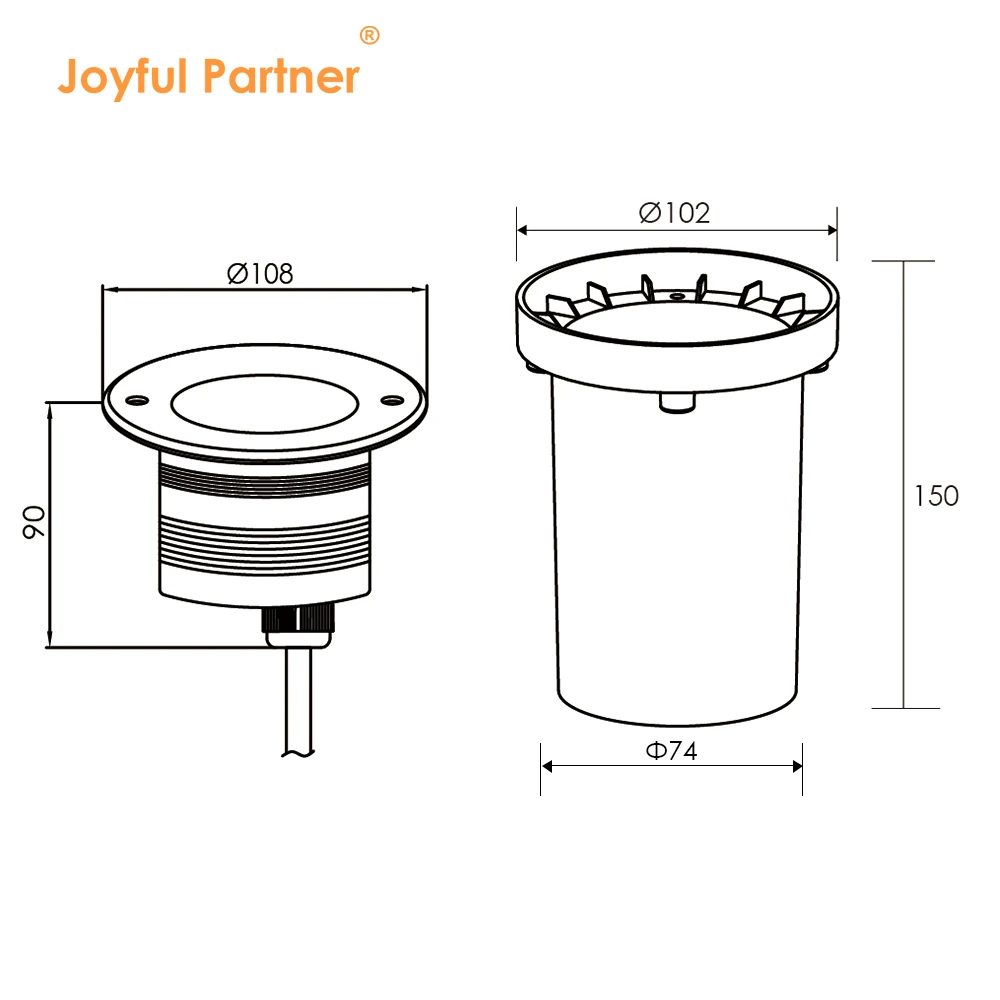

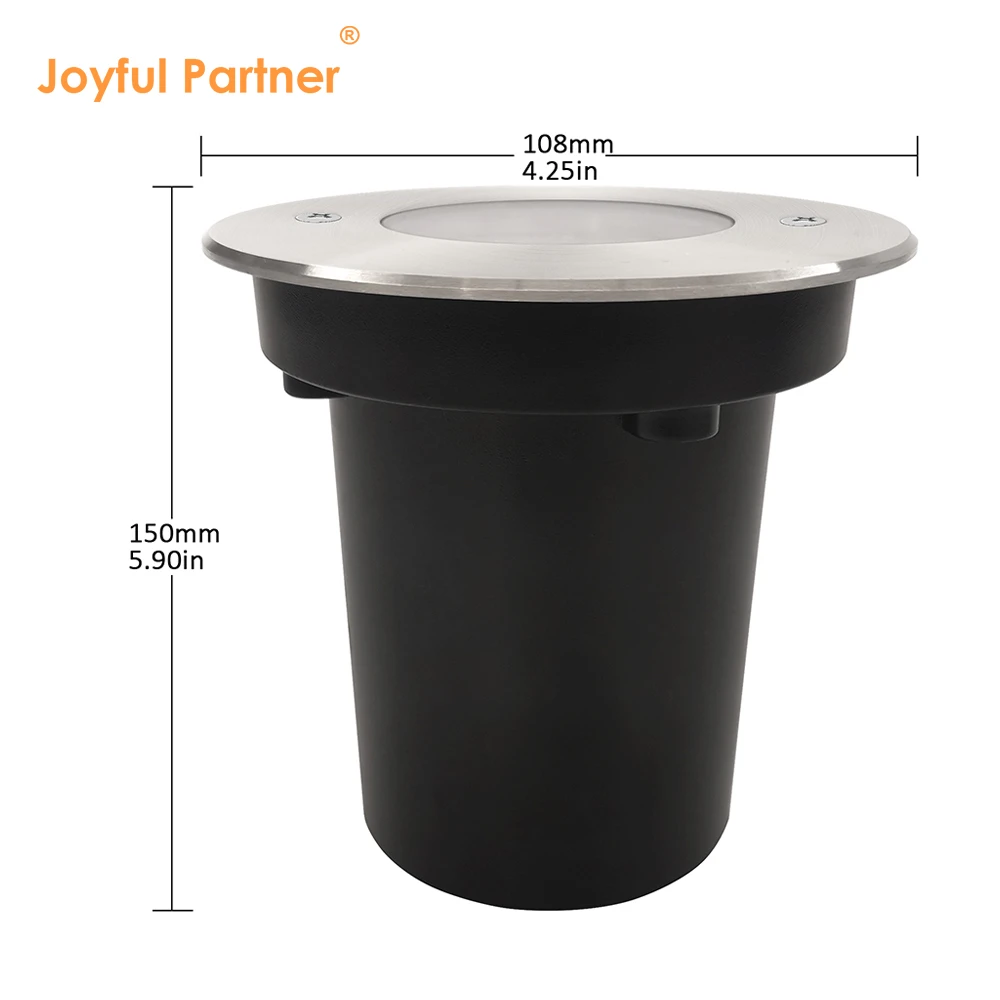

82531 (Ø 108 mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : Série 8253X
Certification : IP67, RoHS, CE
Série d’éclairage LED internes de qualité professionnelle conçue pour la façade architecturale haut de gamme et l’éclairage paysager.

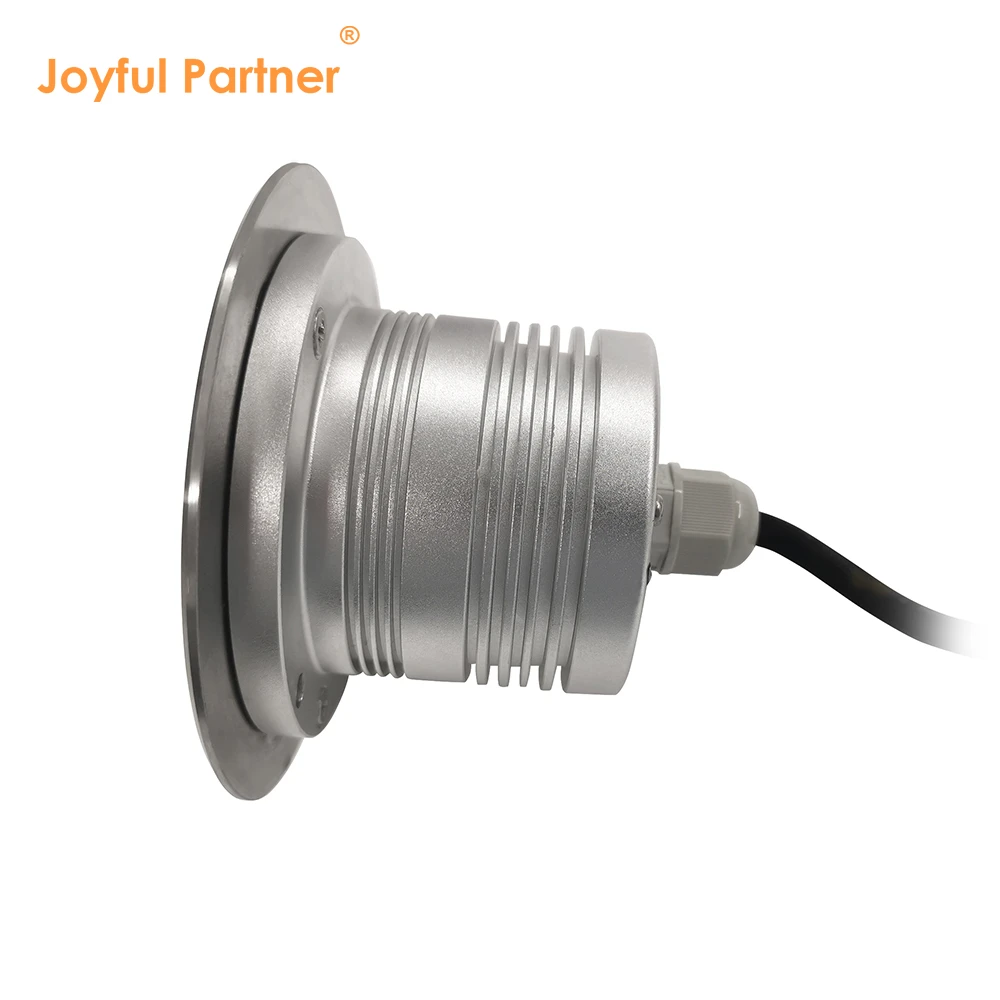

Construit avec des caches faciales en acier inoxydable premium 304 ou 316 et un boîtier en aluminium anodisé argenté 6063# pour une durabilité supérieure.
Équipé d’une vitre trempée trempée de 8 mm d’épaisseur avec une capacité de haute pression de 2500 kg pour les environnements publics à fort trafic.
Le système optique avancé prend en charge à la fois des configurations d’objectifs symétriques et asymétriques (efficacité ≥85 %) pour une visée précise de la lumière.
Protection étanche entièrement IP67 assurée par des joints en silicone moulés et des manchons de montage robustes en ABS pour une installation sécurisée.
Les options d’éclairage polyvalentes incluent des LED 3in1 à haute puissance monocolore, RGB et RGB pour des scènes extérieures dynamiques et créatives.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
82531 (S/H/AS) |
LED 3x1W |
8°/15°/25°/30°/45°/60° |
3.2 |
DC12V/DC24V/AC100-240V |
08 |
|
82532 (S/H/AS) |
LED 3x2W |
8°/15°/25°/30°/45°/60° |
6.2 |
DC12V/DC24V/AC100-240V |
08 |
|
82533(S/AS) |
3x1W LED RGB |
8°/15°/25°/30°/45°/60° |
3.2 |
DC12V/DC24V |
08 |
|
82534(S/AS) |
3x2W LED RGB |
8°/15°/25°/30°/45°/60° |
5.8 |
DC12V/DC24V |
08 |
|
82536(S/AS) |
LED RGB3en1 3x3W |
25°/30°/45°/60° |
9.2 |
DC12V/DC24V |
08 |

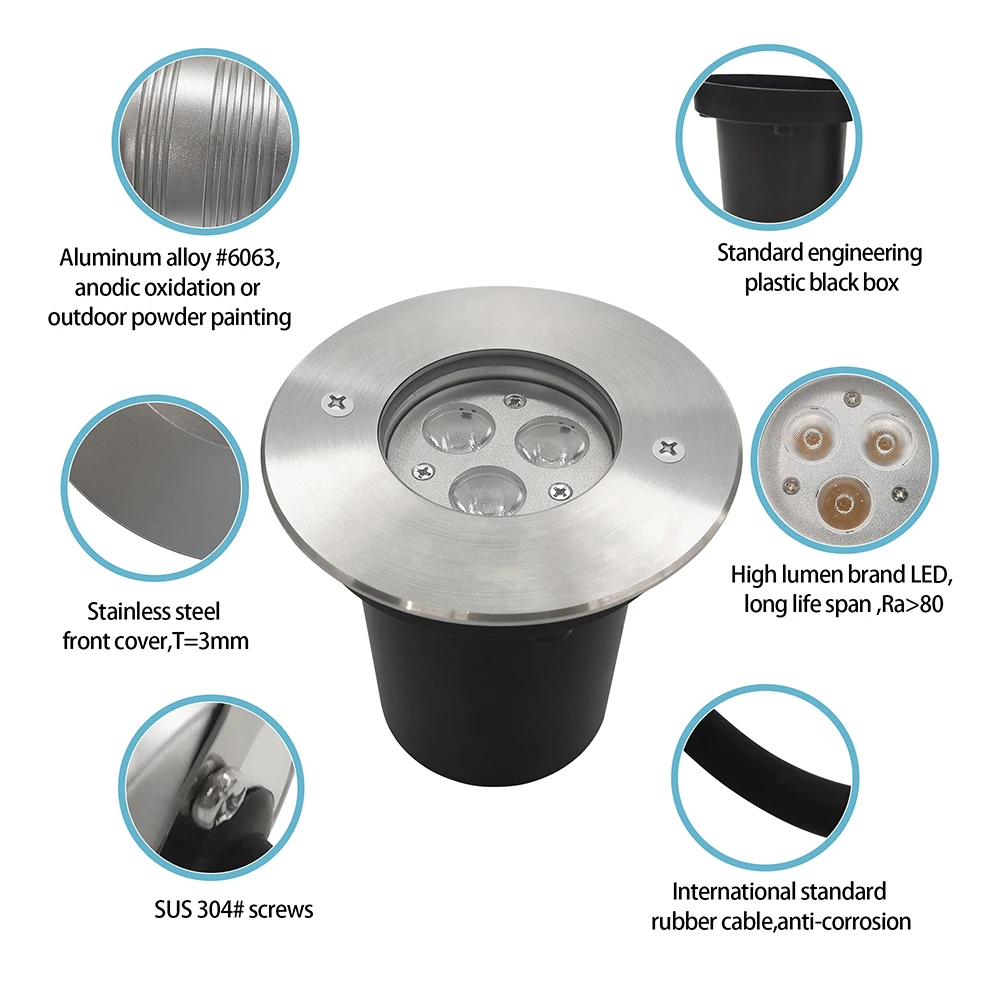

Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium 6063 à finition anodisée argentée |
|
Couverture avant |
Acier inoxydable 304# ou 316# |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre trempé T = 8 mm |
|
Capacité de pression sur le verre |
Surface totale = 2500 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour couleur unique/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
