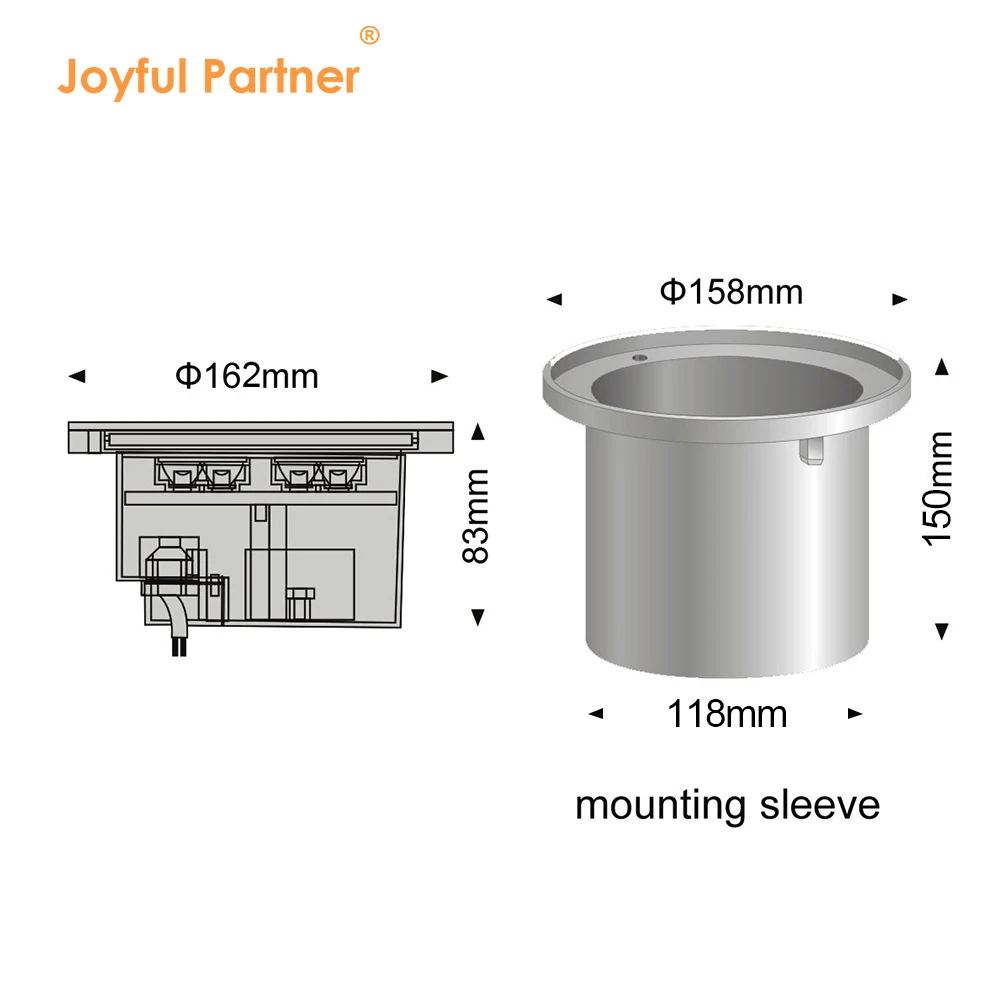

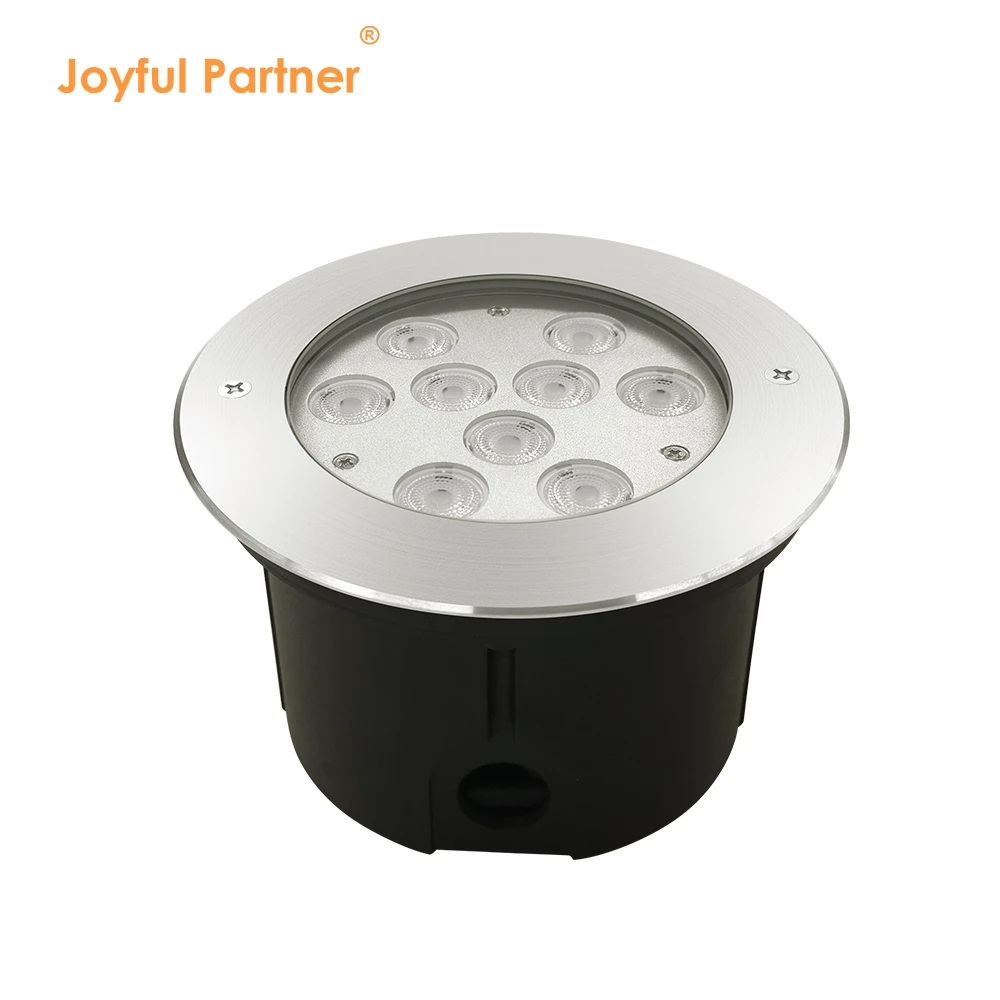

8269X (Ø 162mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : Série C8269X
Certification : IP67, RoHS, CE

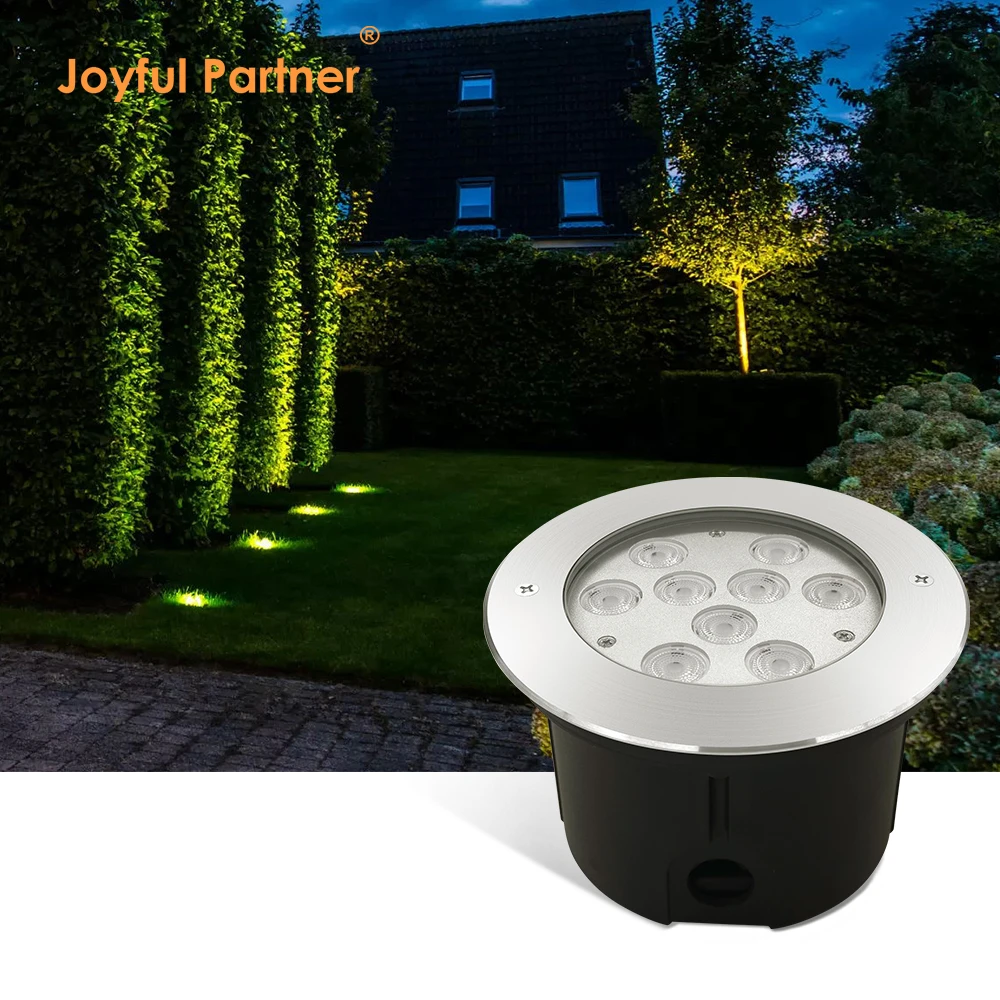

Éclairage intérieur à LED professionnel à haute puissance, conçu pour une façade architecturale puissante et un éclairage paysager à grande échelle.

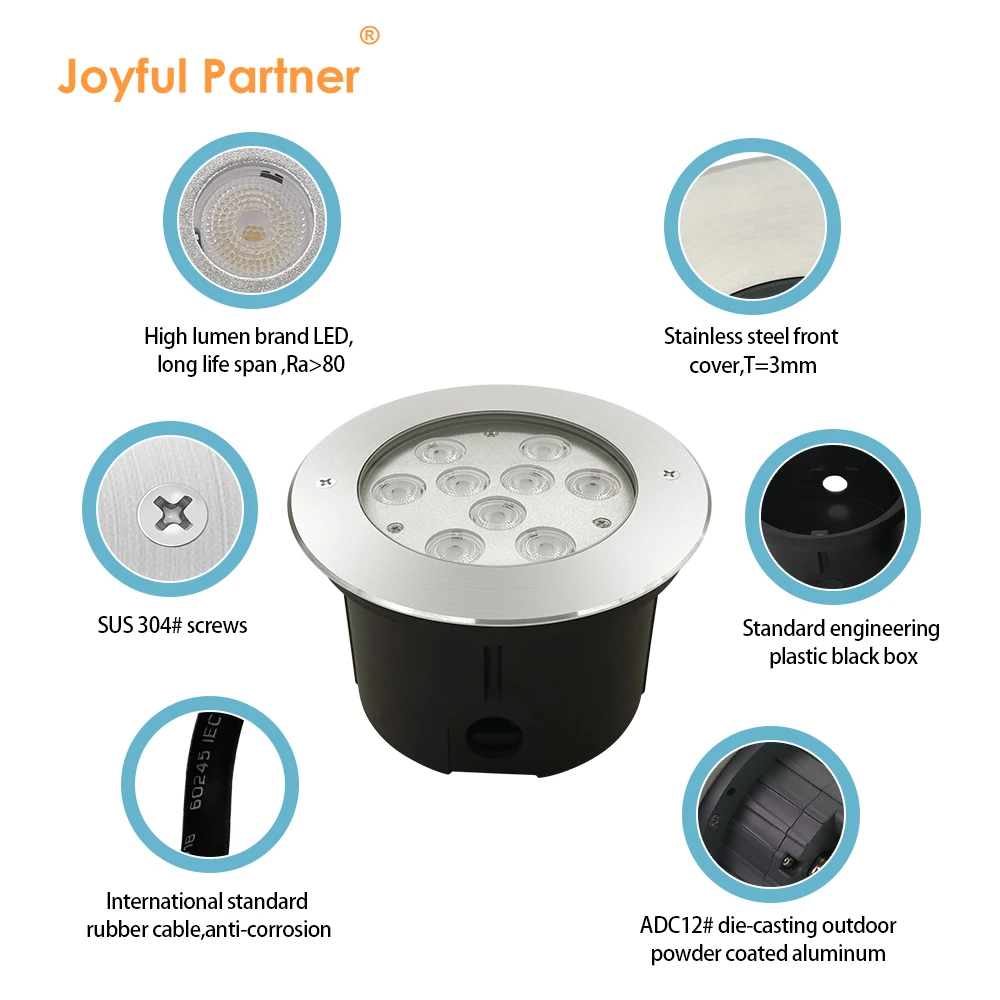

Présente une protection frontale premium en acier inoxydable 304 ou 316 combinée à un robuste boîtier en aluminium poudre pour une durabilité totale.
Équipé de verre trempé trempé de 8 mm d’épaisseur, offrant une capacité de pression massive de 2450 kg pour les zones publiques et commerciales.
Utilise des objectifs optiques à haute efficacité (≥85 %) offrant des angles de faisceau de 8° à 60°, y compris des options asymétriques spécialisées.
Prend en charge une large gamme d’effets d’éclairage, allant de la haute efficacité à la couleur unique à la RGB dynamique 3en1 pour des projets architecturaux emblématiques.
Des performances extérieures fiables garanties par des joints en silicone moulés et des manchons de montage robustes en ABS pour une installation encastrée sécurisée.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
C82691 (S/H/AS) |
LED 9x1W |
8°/15°/25°/30°/45°/60° |
9.5 |
DC24V/AC100-240V |
08 |
|
C82692 (S/H/AS) |
LED 9x2W |
8°/15°/25°/30°/45°/60° |
20.2 |
DC24V/AC100-240V |
08 |
|
C82693(S/AS) |
9x1W LED RGB |
8°/15°/25°/30°/45°/60° |
9.2 |
DC12V/DC24V |
08 |
|
C82694(S/AS) |
LED RGB 9x2W |
8°/15°/25°/30°/45°/60° |
18.1 |
DC12V/DC24V |
08 |
|
C82696(S/AS) |
LED RGB3in1 9x3W |
25°/30°/45°/60° |
26.7 |
DC24V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium extérieur en poudre revêtu de gris foncé T = Adhérence de 60-80 μm ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
304 ou 316 Acier inoxydable |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre trempé T = 8 mm |
|
Capacité de pression sur le verre |
Surface totale = 2450 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour une seule couleur/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage |
ABS |
Télécharger la fiche technique
Téléchargement du manuel d’installation
