84311 (Ø 68mm)
Matériau : Couvre-visage SS304/SS316
Modèle : Série 8431X
Certification : IP67, RoHS, CE

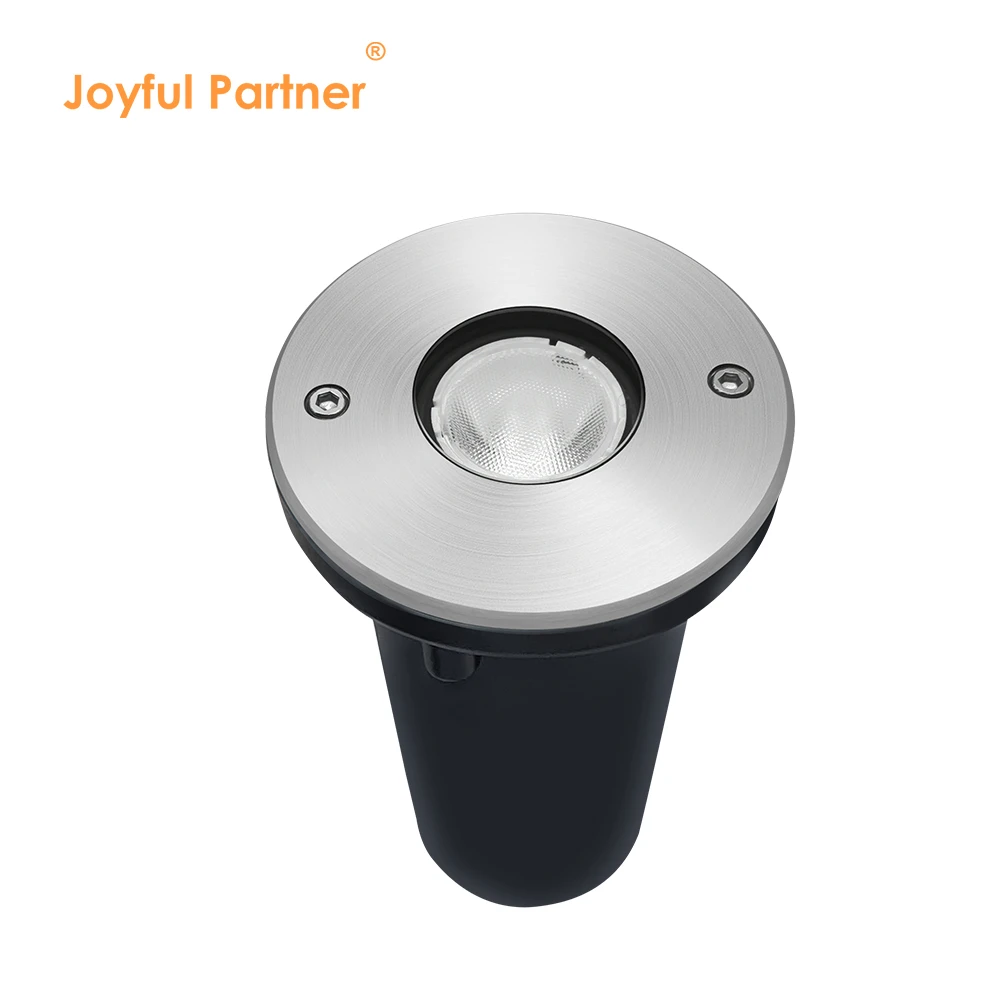

Lumière sous-marine mini LED professionnelle conçue pour un éclairage architectural sophistiqué de façade et de paysage.

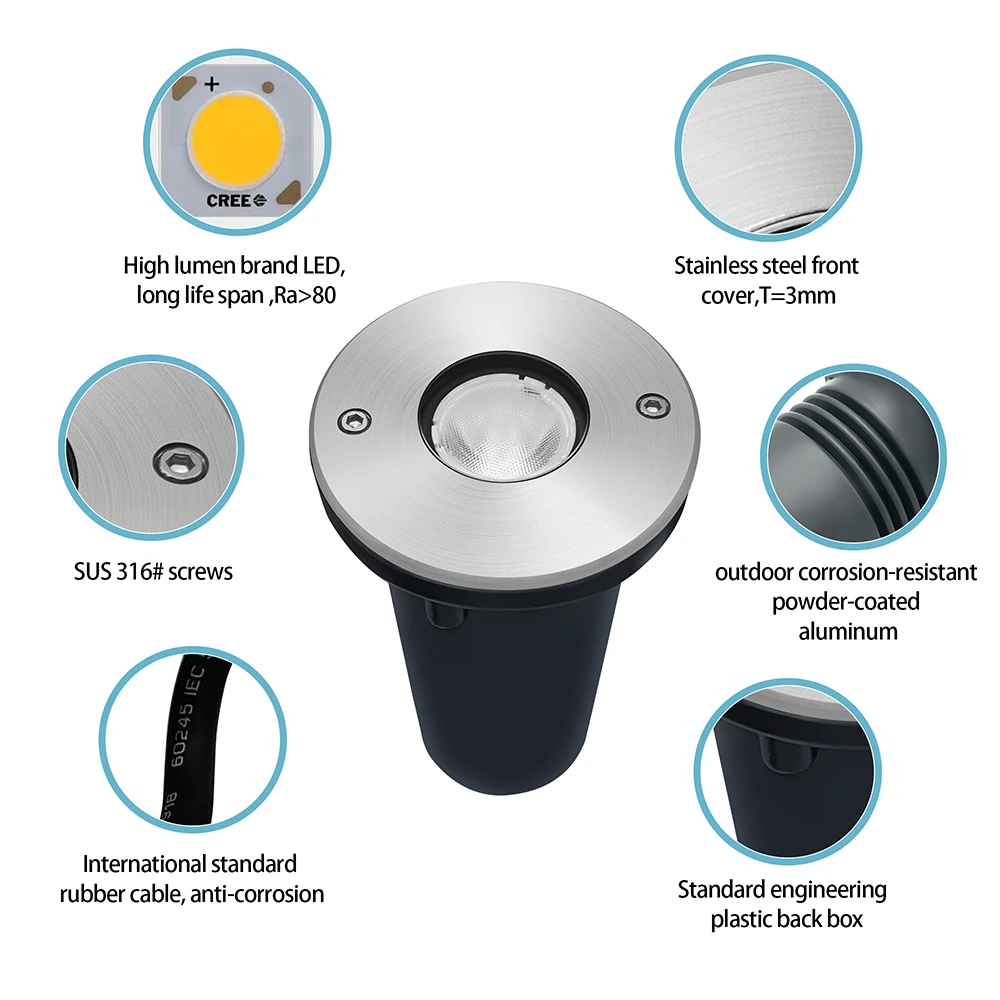

Présente des caches de façade en acier inoxydable SUS 304# ou 316# de haute qualité, combinés à un robuste boîtier en aluminium poudré.
Équipé d’une vitre trempée trempée de 8 mm d’épaisseur, offrant une capacité de haute pression de 780 kg pour les zones piétonnes.
La technologie avancée des lentilles asymétriques (18°x28° P10°) assure un passage éclair uniforme et ciblé sur les surfaces verticales.

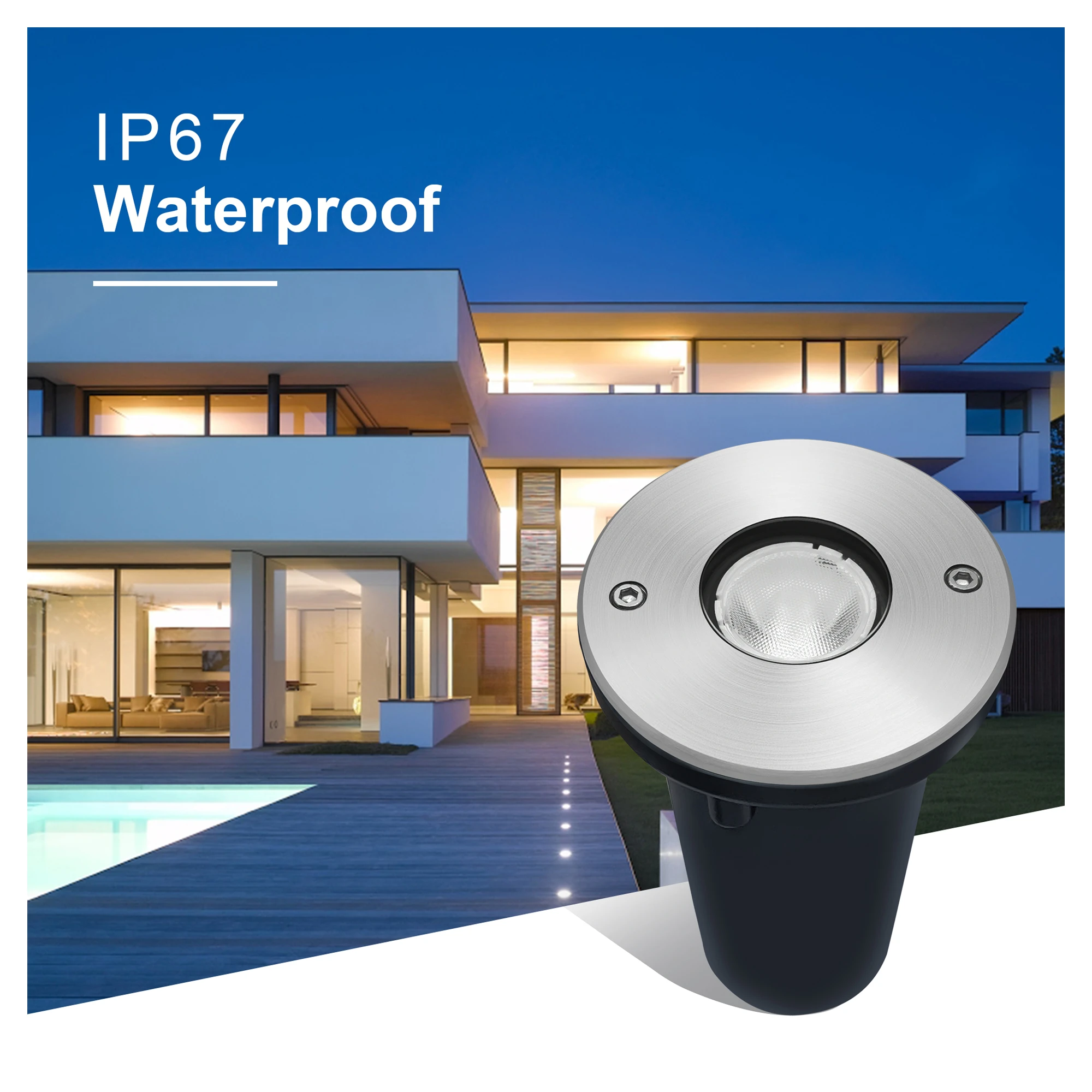

Une protection étanche IP67 fiable assurée par des joints en silicone moulés et des manchons de montage robustes en ABS.
Prend en charge le contrôle couleur unique haute efficacité, RGB 3en1 et RGBW 4in1.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
84311(H/AS) |
LED 1x1W |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V / AC100-240V |
08 |
|
84312(H/AS) |
LED 1x2W |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V / AC100-240V |
08 |
|
84316(AS) |
LED RGB3in1 1x3W |
30°/45°/60° |
3.1 |
DC12V/DC24V |
08 |
|
84319 |
LED 1x5W RGBW4in1 |
30°/45°/60° |
5.0 |
DC12V/DC24V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium extérieur en poudre revêtu de gris foncé T = Adhérence de 60-80 μm ISO classe 1 / ASTM classe 4B |
|
Couverture avant |
Acier inoxydable 304# ou 316# |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Verre |
Verre à marche trempé T = 7 mm |
|
Capacité de pression sur le verre |
Surface totale = 1700 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour une seule couleur/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|
Manchon de montage (optionnel) |
ABS |
