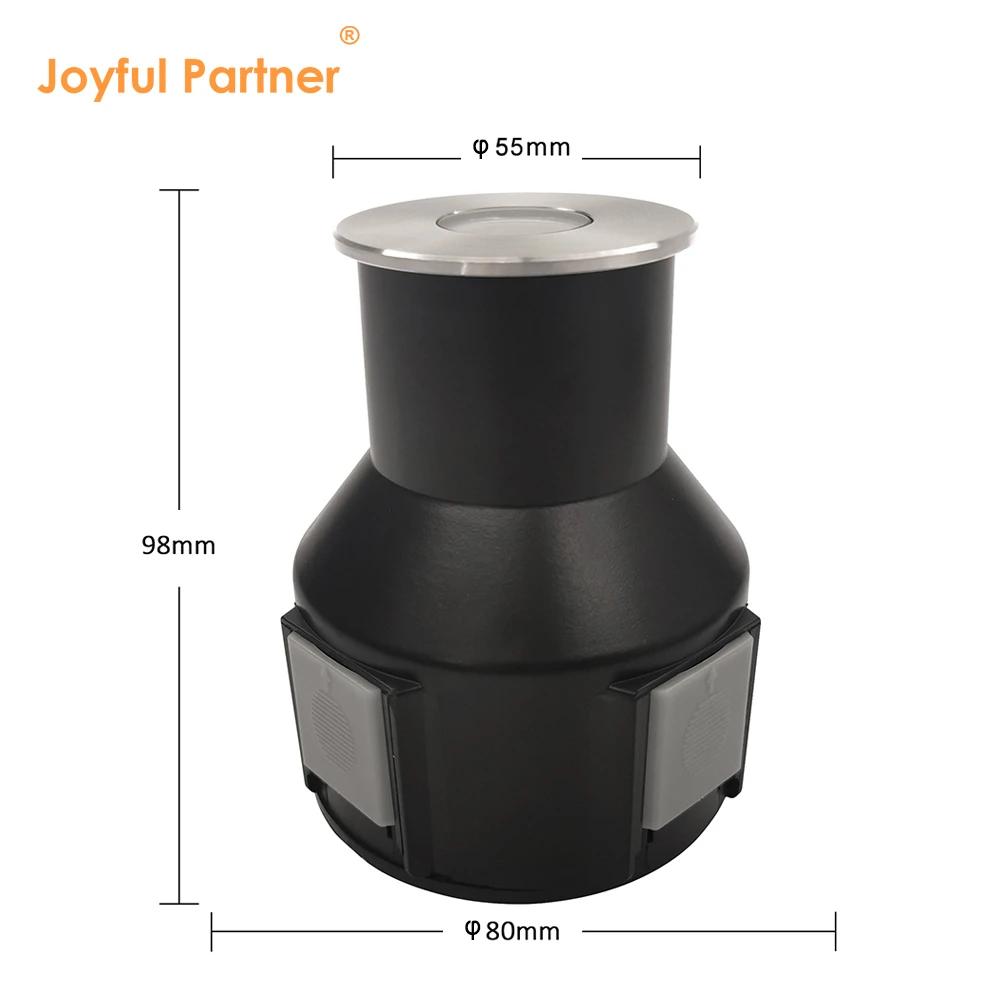

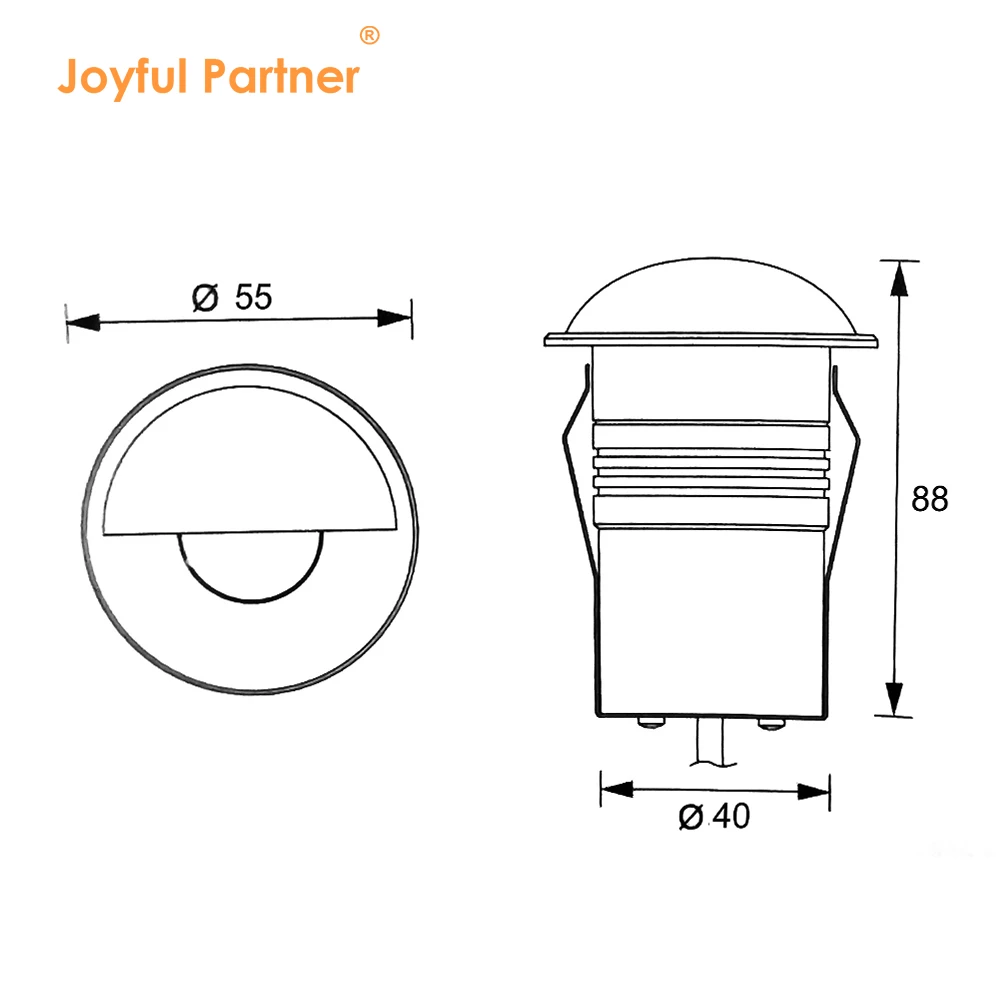

HE8251X(Ø55mm)
Classification d’étanchéité : IP67
Matériau : Couvre-visage SS304/SS316
Modèle : HE8251X Series
Certification : IP67, RoHS, CE

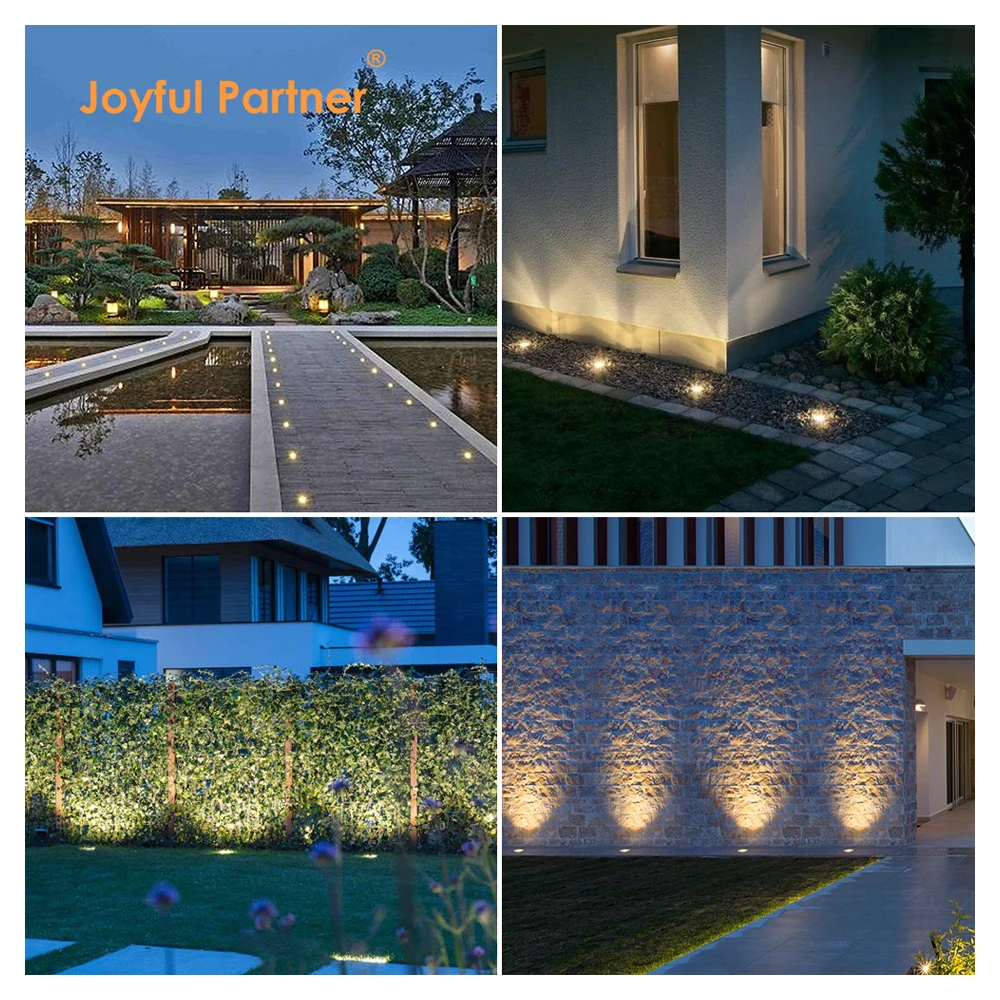

Éclairage souterrain LED de qualité professionnelle conçu pour l’éclairage sophistiqué des façades architecturales et des sentiers paysagers.

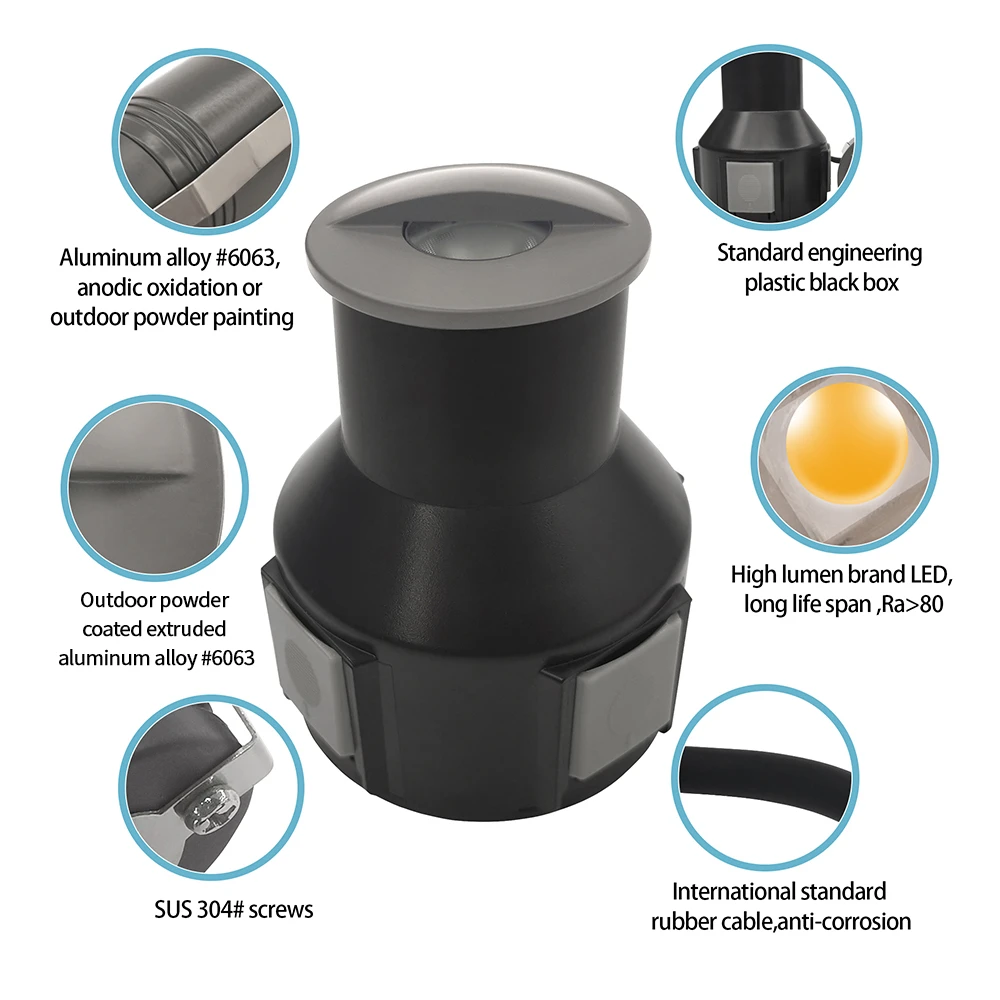

Propose des options de garnitures premium en acier inoxydable ou aluminium SUS316 combinées à un robuste boîtier en aluminium revêtu en poudre.
Équipé d’une technologie spécialisée de lentilles asymétriques (18°x28° P10°) pour une distribution uniforme de la lumière sur les surfaces verticales.
Conçu avec une vitre trempée trempée de 7 mm d’épaisseur, offrant une capacité de haute pression de 1700 kg pour la sécurité des piétons.
Une protection étanche IP67 fiable assurée par des joints en silicone moulés et des presse-étouffeurs professionnels M12.
Options de tension d’entrée prenant en charge à la fois les exigences basse tension DC12V/24V et haute tension AC100-240V.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
HE82511*SS / HE82511 |
LED 1x1W |
8°/15°/30°/45°/60°/Asy. |
1.2 |
DC12V / DC24V / AC100-240V |
08 |
|
HE82512*SS / HE82512 |
LED 1x2W |
8°/15°/30°/45°/60°/Asy. |
2.6 |
DC12V / DC24V / AC100-240V |
08 |
|
HE82516*SS / HE82516 |
LED RGB3in1 1x3W |
30°/45°/60° |
3.1 |
DC12V / DC24V |
08 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Logement |
Aluminium poudre revêtu de gris foncé pour l’extérieur, T=60-80um Adhérence ISO classe 1 / ASTM classe 4B |
|
Finition |
Acier inoxydable ou aluminium |
|
Objectif |
Objectif optique, efficacité ≥85 % (objectif asymétrique disponible) |
|
Verre |
Verre à marche trempé T = 7 mm |
|
Capacité de pression sur le verre |
Surface totale = 1700 kg |
|
Joint |
Joint en silicone moulé |
|
Température de fonctionnement |
-20℃~40℃ |
|
Câble d’alimentation |
H05RN-F 2x0,75mm² L=0,5 m (basse tension) / H05RN-F 3x0,75 mm² L=0,5 m (pour une seule couleur/haute tension) / H05RN-F 4x0,75 mm² L=0,5 m (pour le RGB) |
|

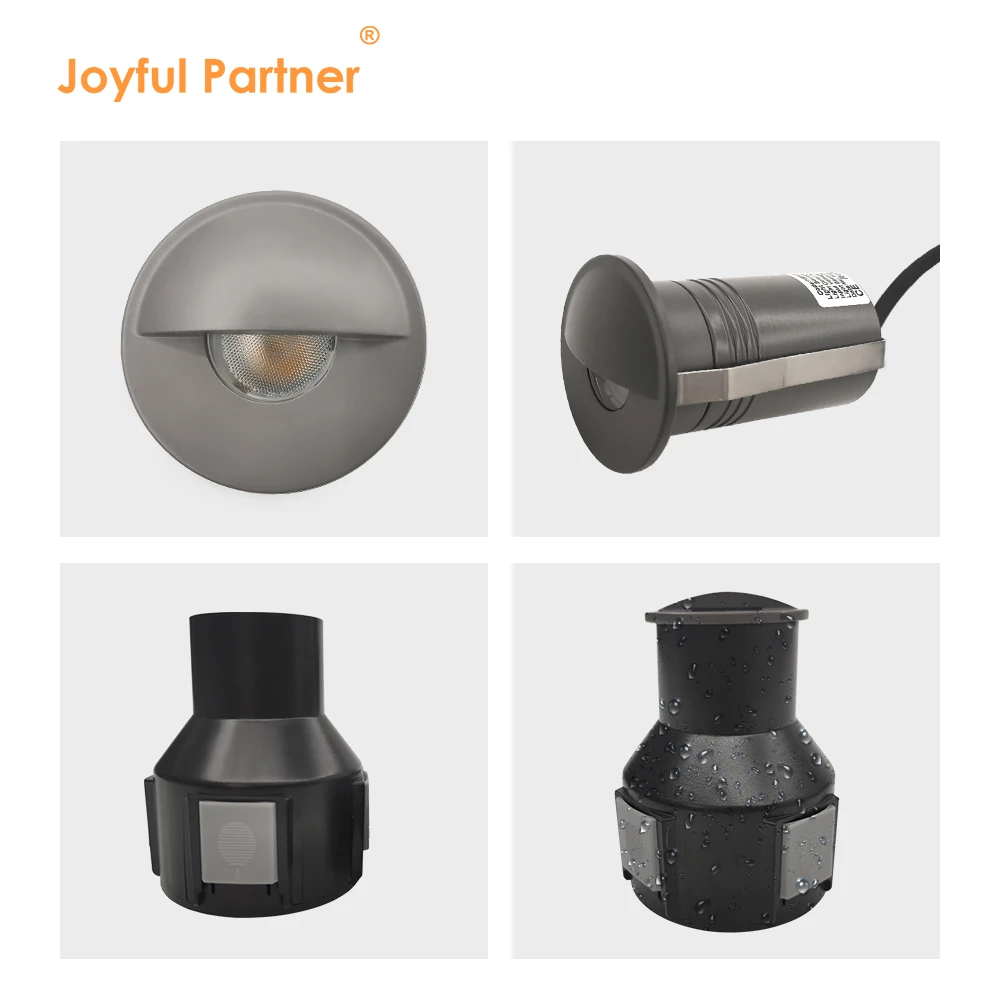

Manchon de montage |
ABS |
