JP9409X(Ø 170mm)
Classification d’étanchéité : IP68
Matériau : moulure chromée dure de type acier inoxydable 304# ou 316L#
Modèle : Série 9409X / 9409XB
Certification : IP68, RoHS, CE

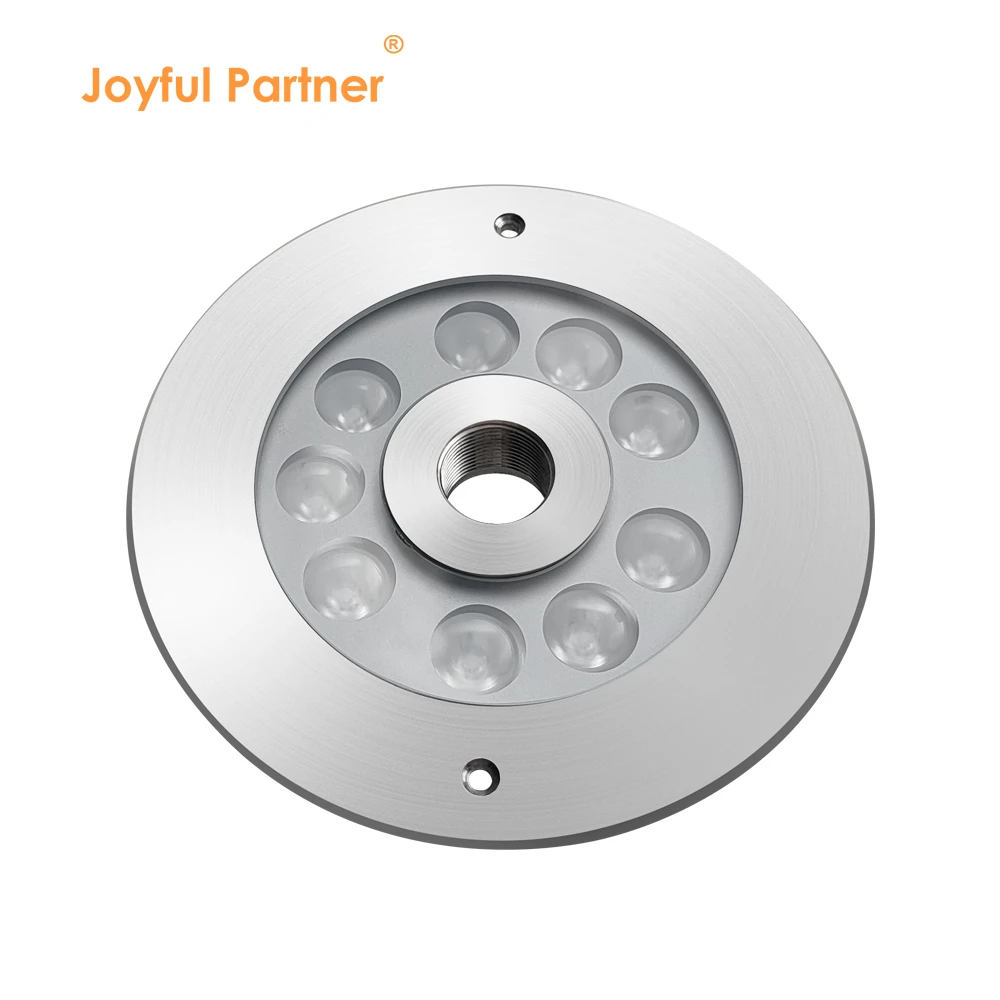

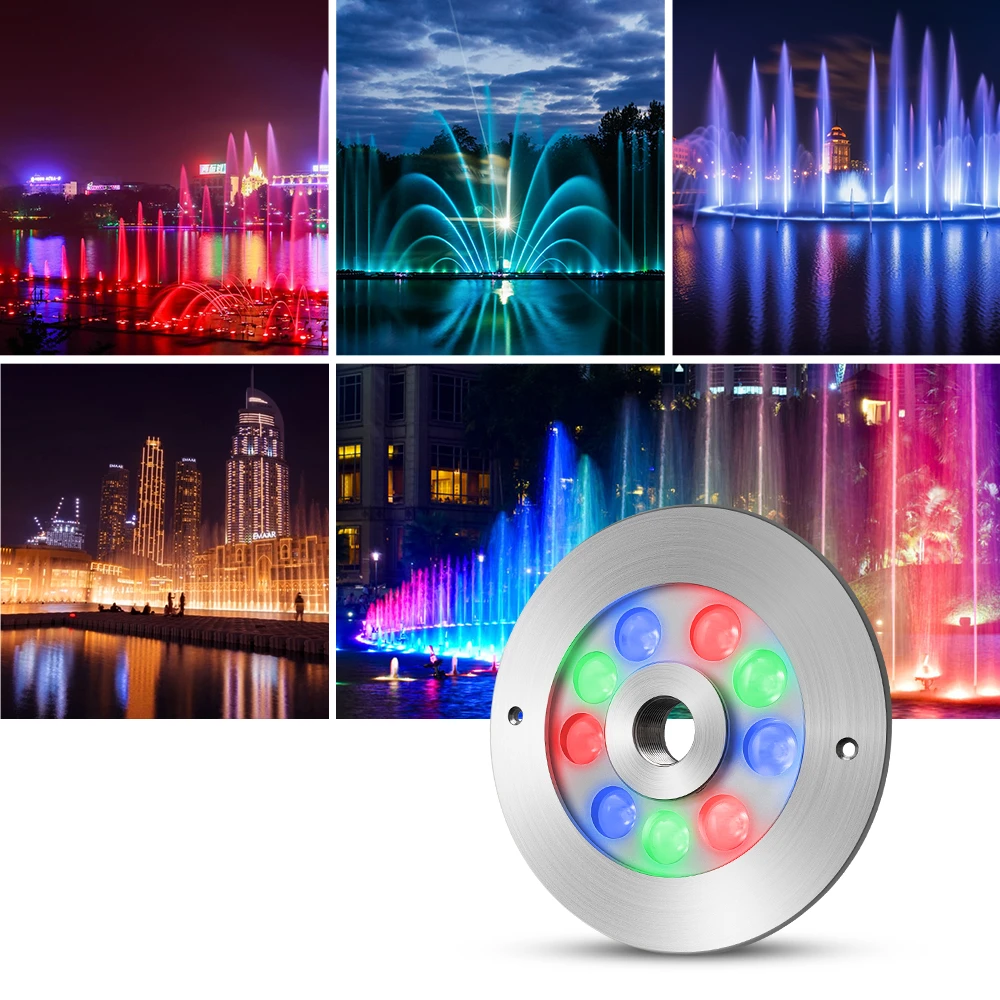

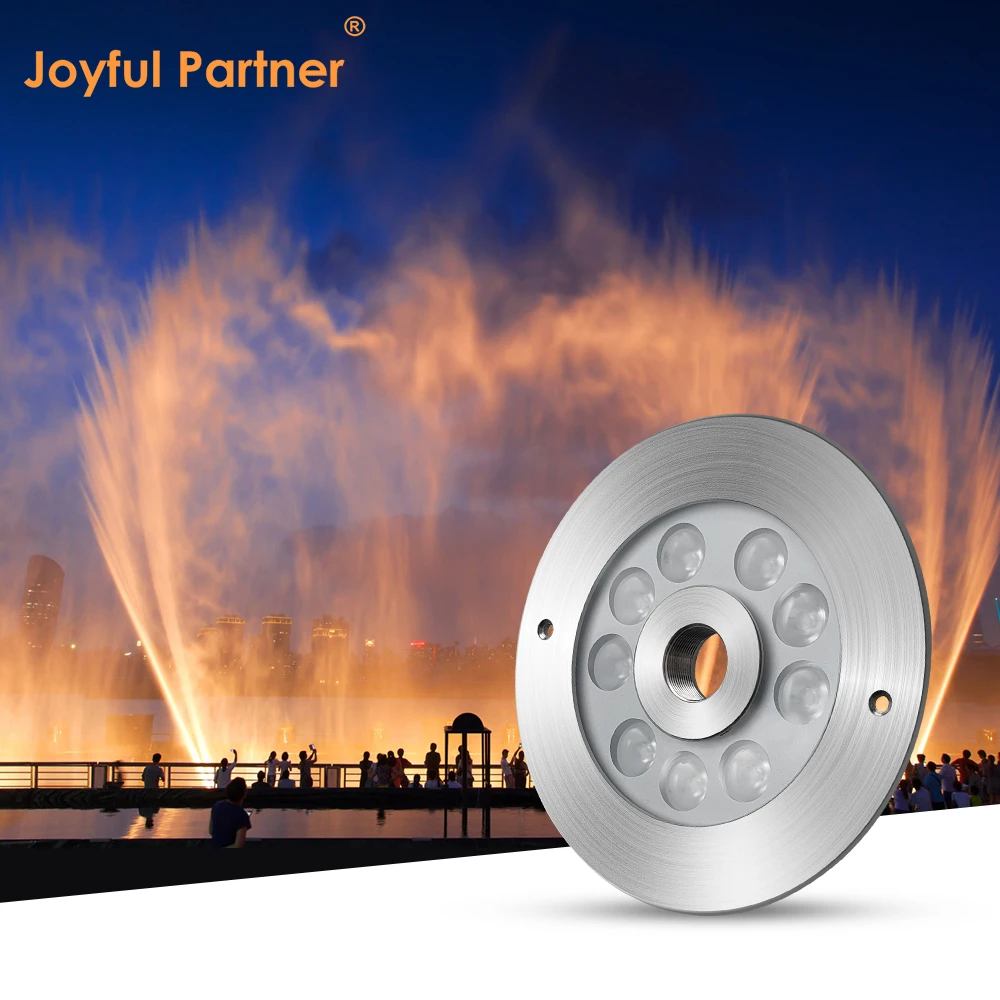

Lumière centrale professionnelle à fontaine éjective, spécialement conçue pour les installations à jet sec et les fontaines musicales.
Présente une robuste construction en acier inoxydable de 304# ou 316L# de forme moulure pour une résistance maximale à la corrosion en environnement submergé.
Équipée d’un verre trempé haute résistance de 10 mm et d’une capacité d’impact IK09 pour résister à la circulation piétonne intense et à la pression de l’eau.
Intégrée à des LED CREE et OSRAM haute performance, offrant un éclairage brillant et économe en énergie pour les places emblématiques.

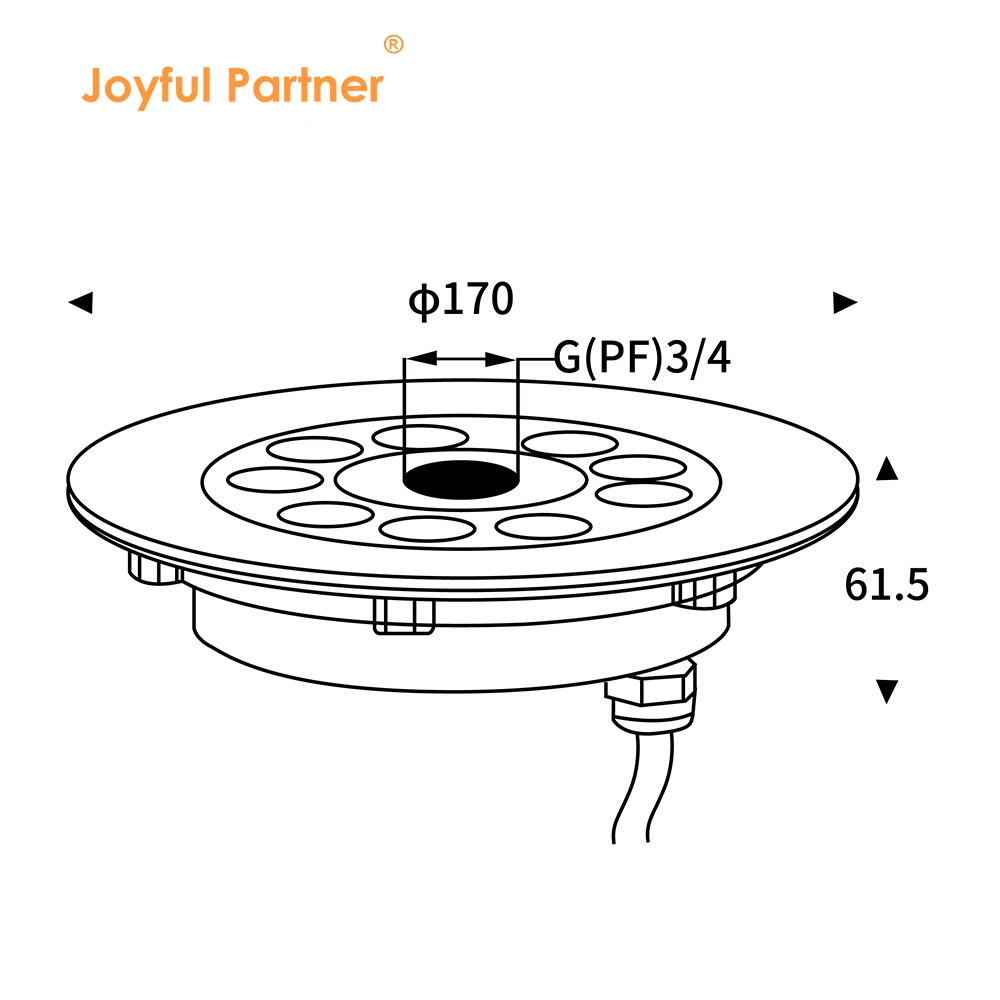

Conçu avec un trou central spécialisé [G(PF)3/4] pour une intégration fluide avec des buses à eau et des pompes fontaine.

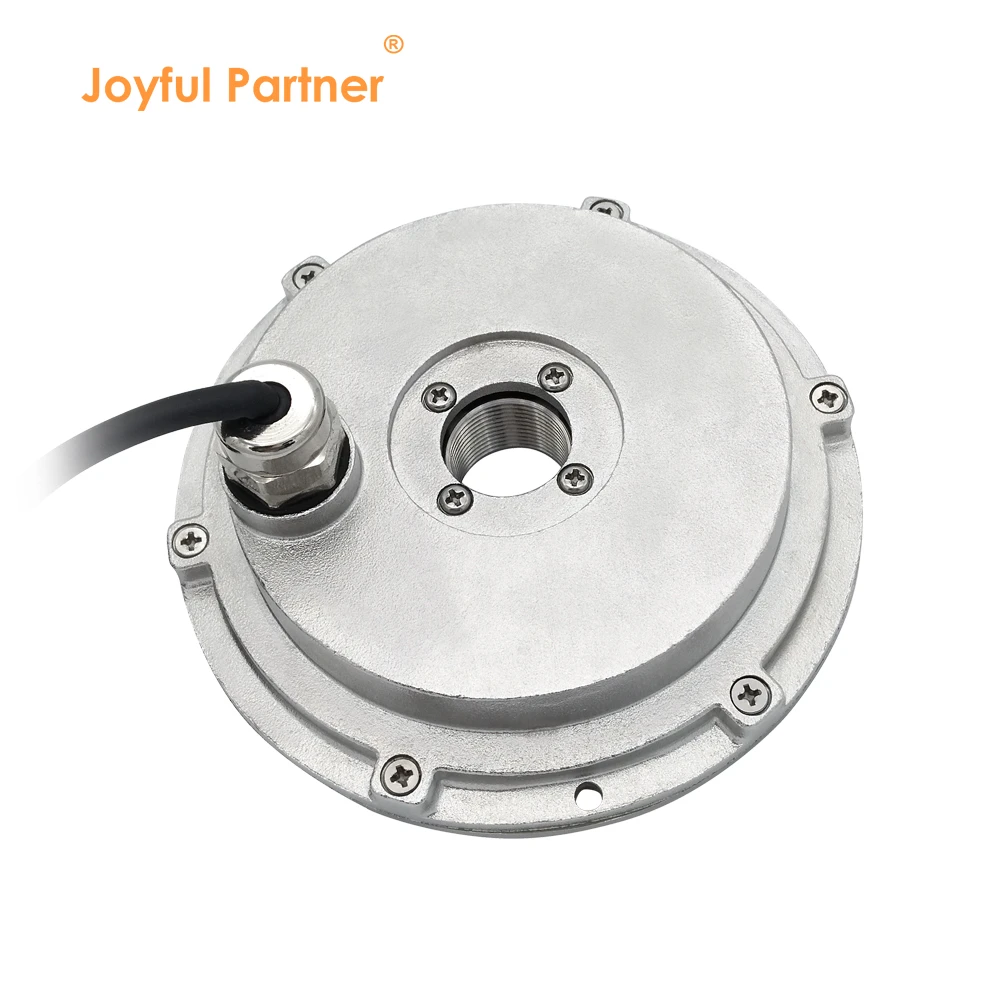

Protection submersible IP68 fiable assurée par des joints en silicone de précision et des presse-mailles en cuivre recouvert de nickel PG11.
Table de spécifications des modèles
|
Point n° |
Source lumineuse |
Angle du faisceau de lentille(°) |
Consommation (watt) |
Tension d’entrée(V) |
Taux Ik |
|
94091 / 94091B |
LED 9x1W |
8°/15°/25°/30°/45°/60° |
9.4 |
DC12V/DC24V |
09 |
|
94092 / 94092B |
LED 9x2W |
8°/15°/25°/30°/45°/60° |
19.2 |
DC12V/DC24V |
09 |
|
94093 / 94093B |
9x1W LED RGB |
8°/15°/25°/30°/45°/60° |
9.0 |
DC12V/DC24V |
09 |
|
94094 / 94094B |
LED RGB 9x2W |
8°/15°/25°/30°/45°/60° |
17.4 |
DC12V/DC24V |
09 |
|
94096 / 94096B |
LED RGB3in1 9x3W |
8°/15°/25°/30°/45°/60° |
26.1 |
DC12V/DC24V |
09 |
Tableau des spécifications des matériaux
|
Objet |
Description |
|
Couverture avant et logement |
Moulures chromées dures en acier inoxydable 304# ou 316L# |
|
Verre |
Verre trempé T = 10 mm |
|
Objectif |
Objectif optique, efficacité ≥ 85 % |
|
Prétension |
Cuivre revêtu de nickel IP68 PG11 |
|
LED |
Fortement puissant CREE & OSRAM LED |
|
PCB |
Excellente conductivité thermique aluminium avec coefficient de conductivité thermique≥2,0w/mk |
|
Pilote |
Sortie à courant constant. LED monocolore = sortie 3 circuits. LED RVB = sortie 3 circuits. LED RGB 3 en1 = sortie 6 circuits |
|
Environnement applicatif |
Température de l’eau entre -20°C ~ 40°C à moins de 1,0 mètre de profondeur |
|
Câble d’alimentation |
H05RN-F 2*0,75mm² L=2m (couleur unique) / H05RN-F 4*0,75mm² L=2m (pour RGB) |

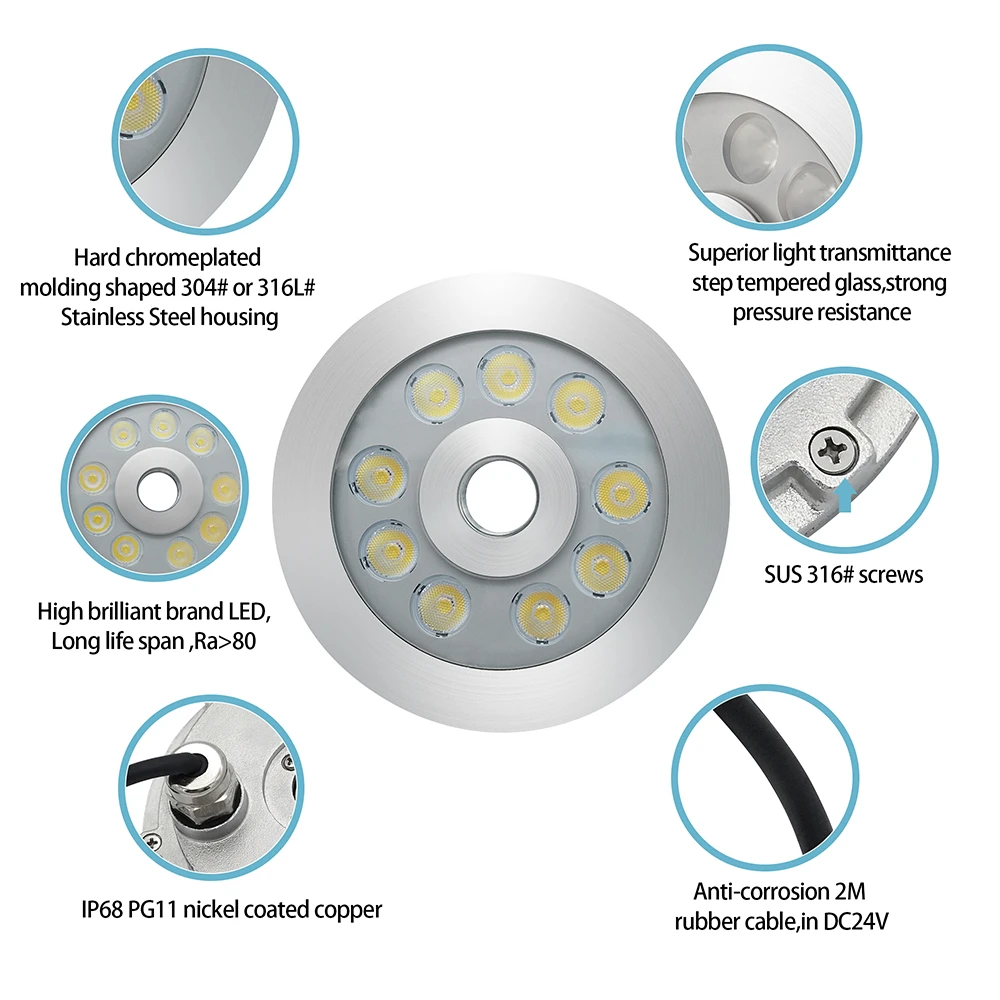

Acier chromé 304 ou 316L : boîtier dur avec verre trempé de 10 mm et un gland de garde IP68 PG11 recouvert de nickel.
Avec un pilote à courant constant et une LED OSRAM
